Description

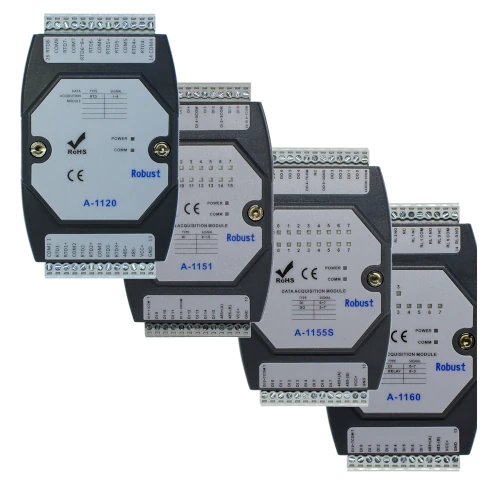

Questa serie di moduli I/O remoti, completamente isolati, è composta da dispositivi progettati per l’acquisizione e il controllo di dati sul campo in ambito industriale, supportando diverse tipologie di segnale, tra cui ingresso/uscita digitale, ingresso/uscita analogica, uscita a relè e misurazioni della temperatura.
I moduli presentano un’architettura a triplo isolamento: canale-canale, I/O-bus di comunicazione e I/O-alimentazione, con tensioni di isolamento fino a 1500-5000 VDC per ciascun circuito, bloccando efficacemente le interferenze di modo comune e i loop di massa per garantire una trasmissione del segnale accurata e stabile anche in ambienti elettromagnetici difficili.
Grazie a un’unità di conversione A/D ad alta precisione integrata (risoluzione fino a 16 bit) e a una precisione di acquisizione analogica di ±0,1% FSR, i moduli supportano un ampio intervallo di ingresso digitale da 5 a 30 VDC, mentre i canali di uscita possono pilotare direttamente carichi come relè e elettrovalvole.
I moduli accettano una alimentazione a range esteso da 10 a 30 VDC con protezione contro l’inversione di polarità e basso consumo energetico.
La comunicazione è implementata tramite il protocollo Modbus RTU (interfaccia RS-485), con protezione di isolamento tra il bus di comunicazione e i circuiti I/O e l’alimentazione per garantire una trasmissione dati affidabile.
Grazie al design completamente isolato, questi moduli migliorano significativamente l’immunità ai disturbi del sistema, semplificano il cablaggio sul campo e la progettazione elettrica ed eliminano la necessità di isolatori o condizionatori di segnale esterni aggiuntivi.
Progettati per operare in un ampio intervallo di temperature operative da -20 °C a +70 °C, sono ideali per ambienti industriali esigenti come la produzione intelligente, l’energia, il controllo di processo e il monitoraggio ambientale, fornendo una soluzione I/O distribuita altamente affidabile per PLC, SCADA e altri sistemi di automazione.
Main features
- Tensione di alimentazione: 10~30VDC
- Interfaccia fisica: RS-485 half-duplex
- Protocollo comunicazione: Modbus RTU
- Velocità di trasmissione dati: tipicamente da 1200 a 115200 bps
- Isolamento galvanico
- Double Watchdog timer
- Indicatori LED: I/O e stato del sistema
- Temperatura operativa -20~+70°C
