In offerta!
(6 recensioni dei clienti)

128,00 120,00 Netto IVA esclusa

ATTENZIONE: Prodotto EOL, per sostitutivi vedi questo link.
Il dispositivo è dotato di 6 ingressi digitali, 4 uscite digitali (Relè, statiche o SSR zero-cross) e 2 ingressi analogici e consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).

Icona - 5 years warranty
Icona - Made in Italy
Icona - Industry 4.0 Ready
Svuota

Descrizione

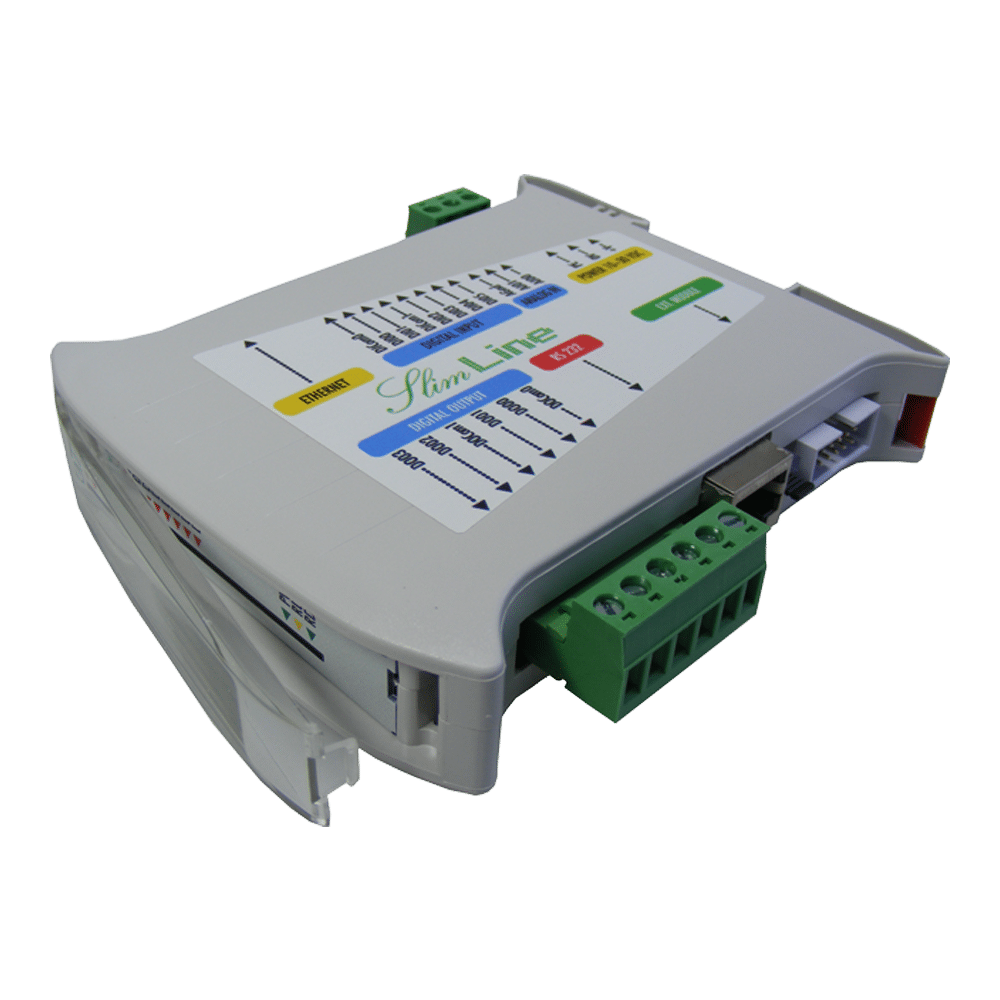

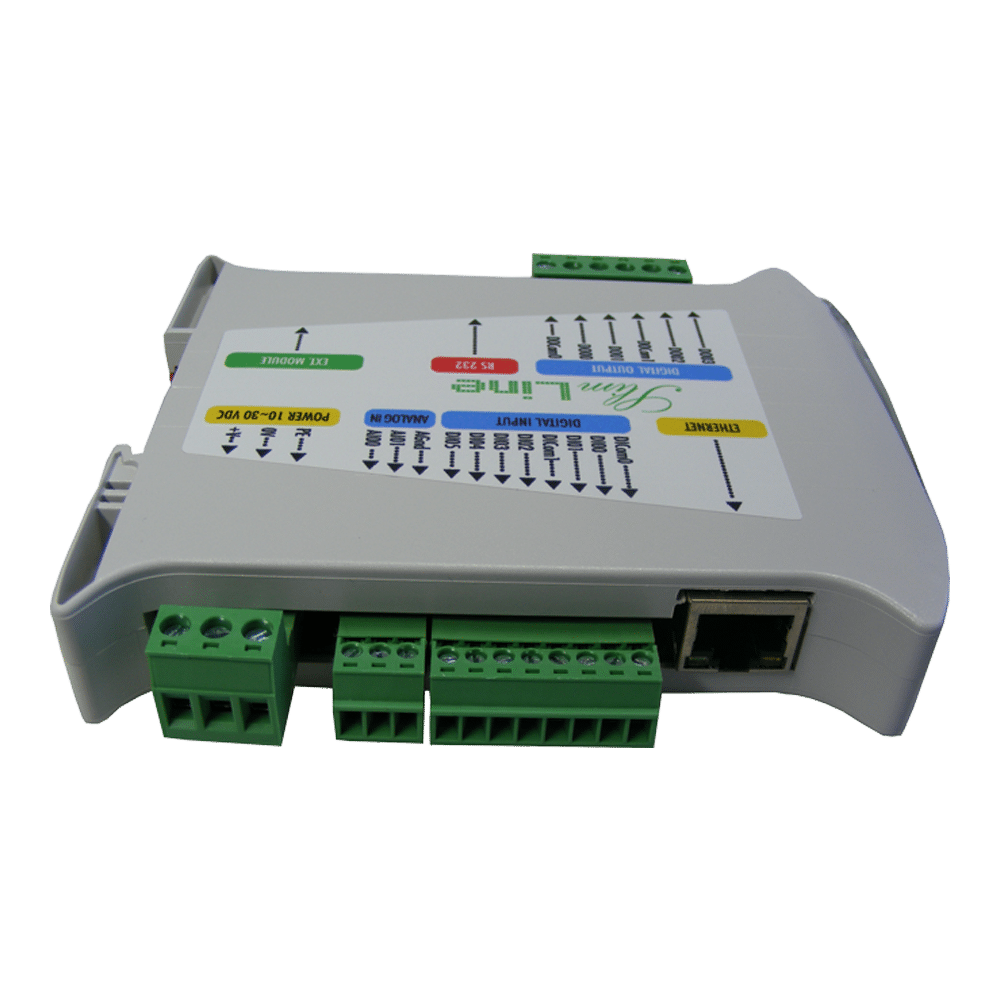

Il Controllore logico programmabile (PLC) LogicLab Compact Ethernet rappresenta l’entry-level, con connessione LAN Ethernet, della famiglia di controllori programmabili SlimLine.
Il dispositivo è dotato di 6 ingressi digitali, 4 uscite digitali (Relè, statiche o SSR zero-cross) e 2 ingressi analogici e consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).
Come le altre CPU della famiglia esso incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 4 moduli di espansione (da verificare in funzione del modulo collegato).

Programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito. Disponibile un ampio set di funzioni e blocchi funzione (vai all’elenco).

Il dispositivo è dotato di web server integrato capace di rendere disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché di pagine web configurabili integralmente dall’utente.

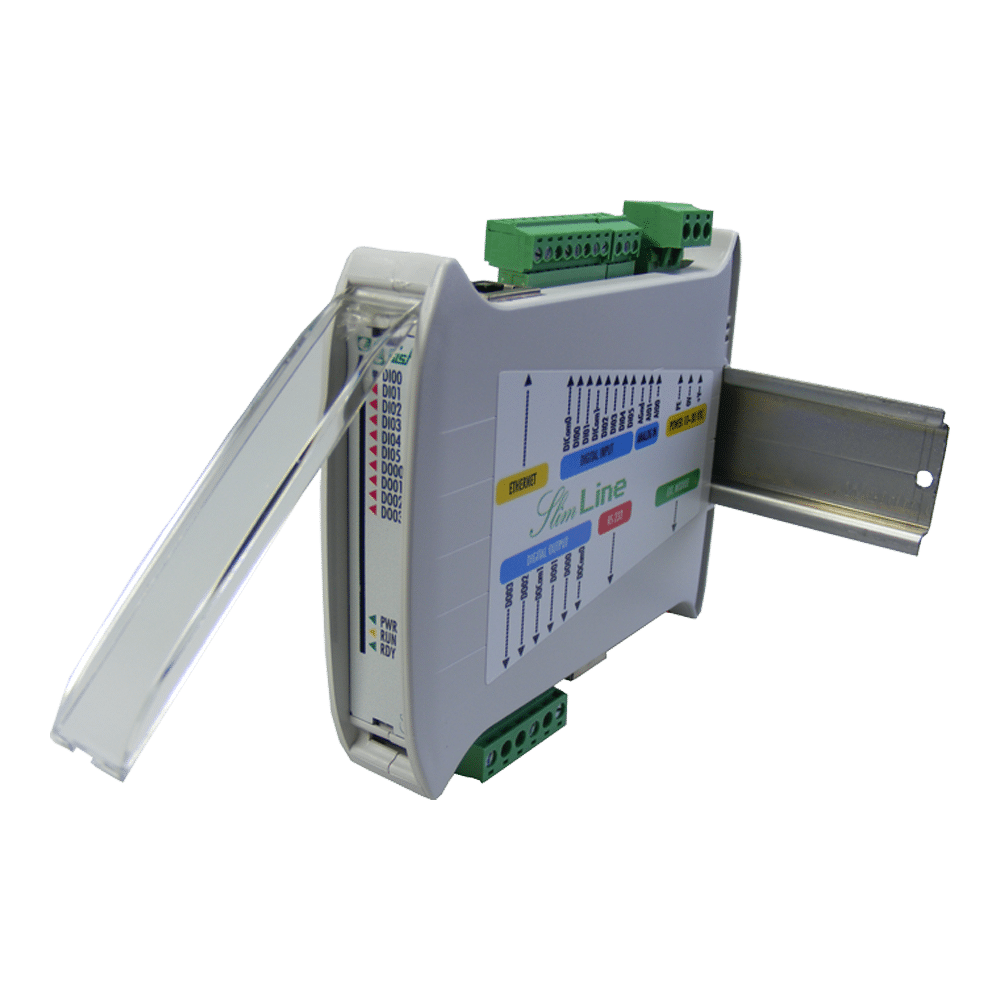

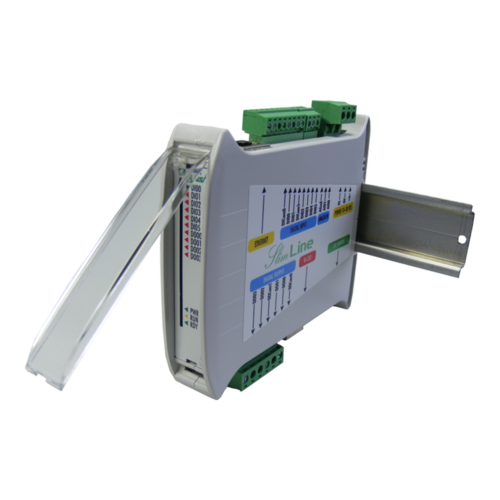

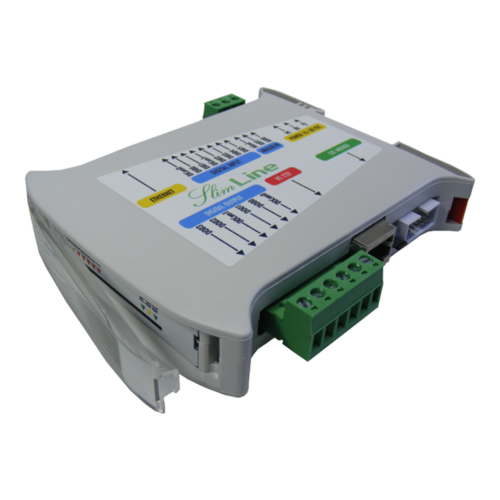

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc.

Questa CPU è dotata di:

  • 1 Porta COM RS232
  • 1 Porta Ethernet 10/100BaseT(x) RJ45
  • 6 Input digitali isolati (1 counter 10 kHz)
  • 2 Input analogici 0-10Vdc
  • 4 Output digitali isolati (Relè, statiche o SSR) (1 PWM 1 kHz)
  • 1 bus di espansione I2C™ (Fast mode)

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Il modulo è disponibile in 3 versioni:

  • Versione Relé: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C™, 1 porta Ethernet.
  • Versione Statica: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Statiche AC/DC, Bus I2C™, 1 porta Ethernet.
  • Versione SSR zero-cross: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out AC SSR ZC, Bus I2C™, 1 porta Ethernet.

Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.

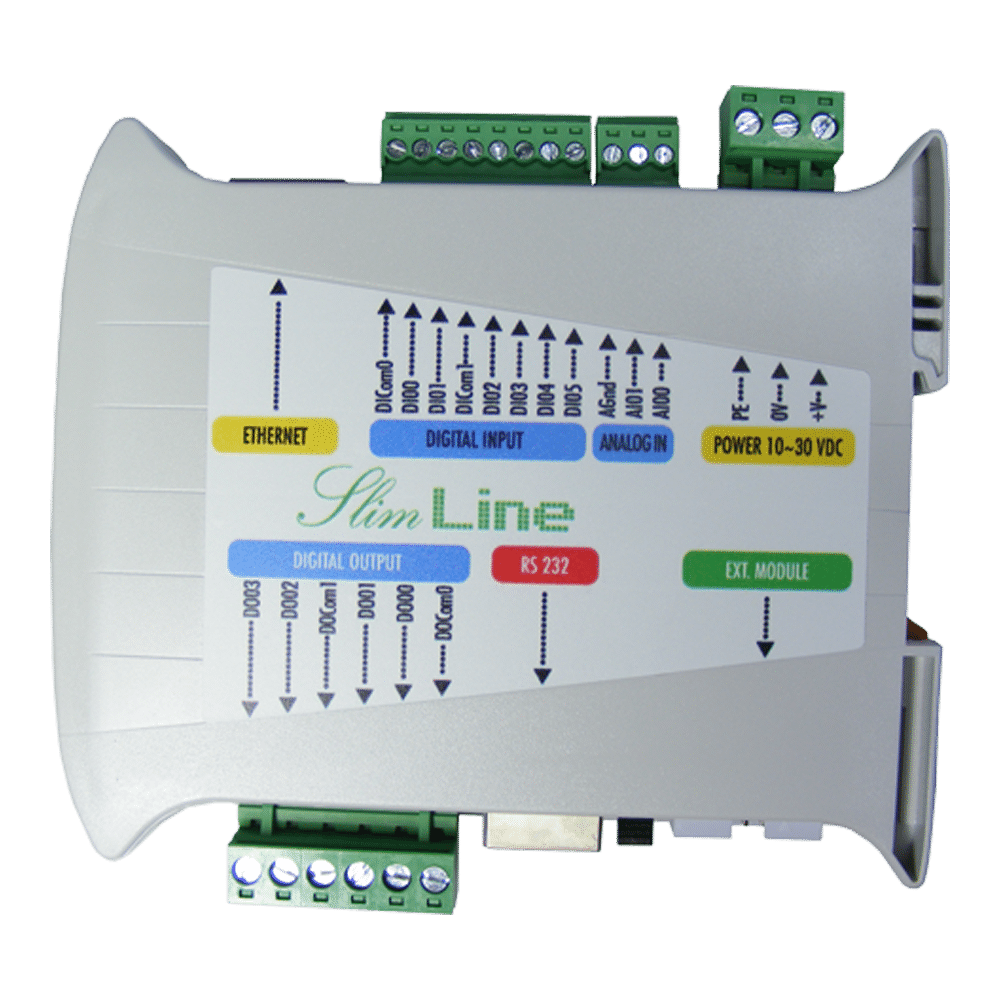

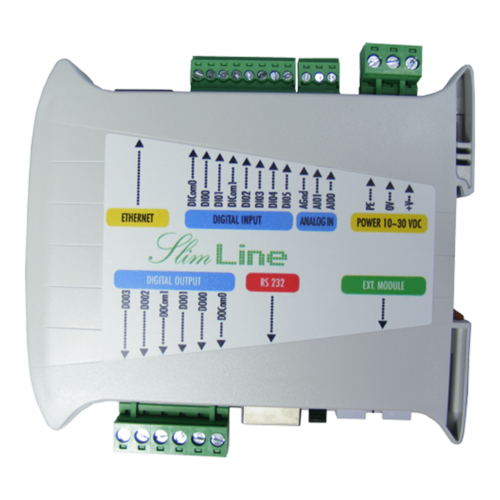

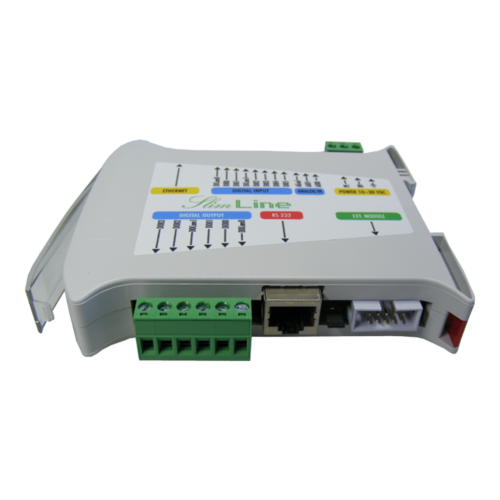

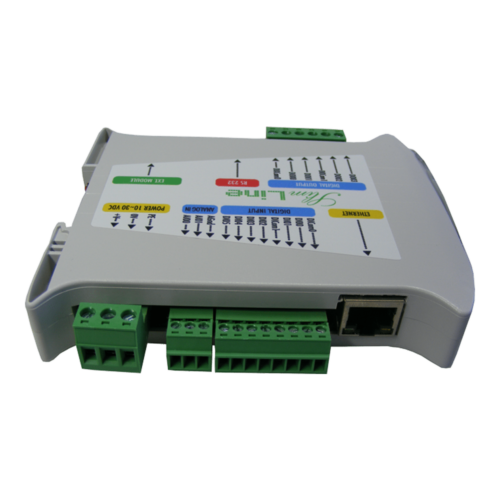

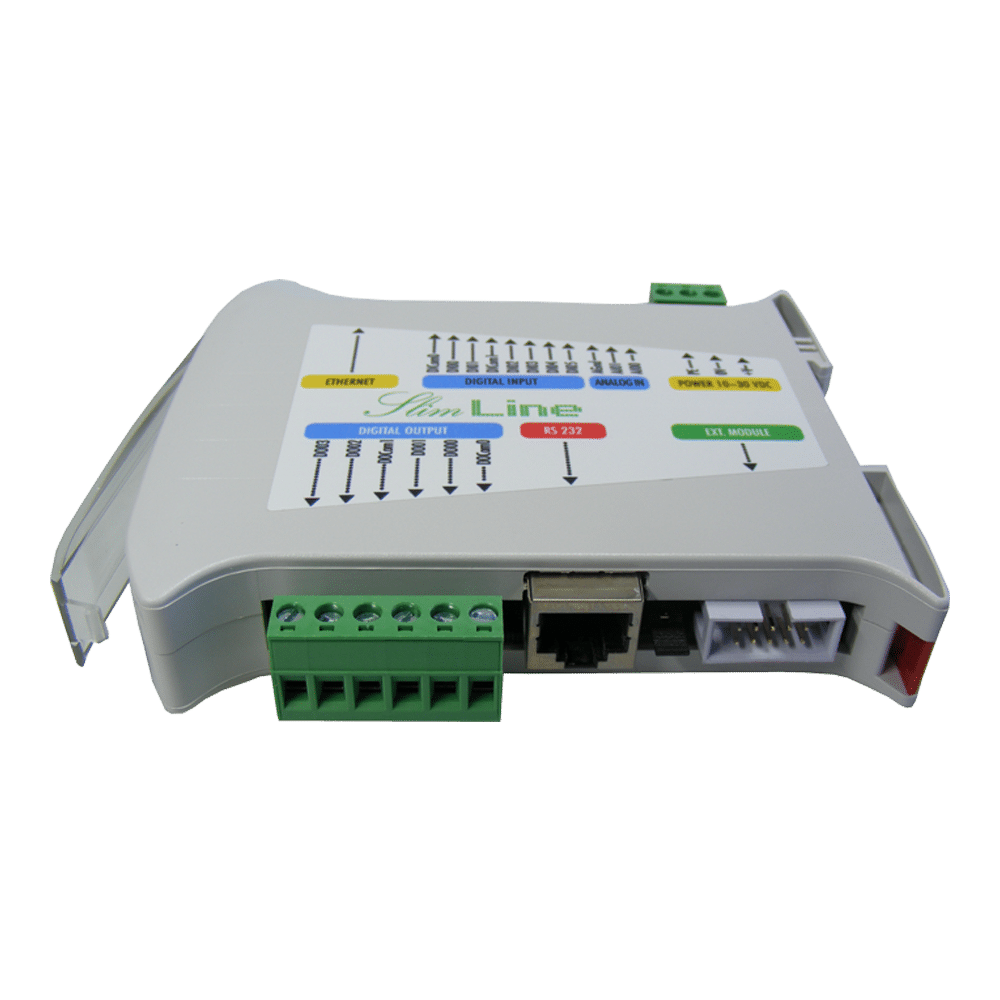

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

Il dispositivo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.

Grazie al supporto del protocollo Modbus RTU e ASCII possono essere connessi terminali operatore e/o software SCADA.

Versione Relé Versione Statica Versione SSR ZC
Alimentazione 10-30Vdc 1.53W (1)
Alimentazione fornita al bus espansione 5Vdc 0.6A max.
Processore NXP LPC2387 72MHz (ARM7TDMI) 512kB FlashEPROM, 96kB SRAM
Memoria programma 48kB Programma utente (Disponibile opzione 96kB)
Durata minima ritenzione dati 10 anni
Memoria dati 12kB disponibili per dati utente
Memoria di massa FlashEPROM 1MB (260kB Dati utente)
Durata minima ritenzione dati 10 anni. Min. 100.000 cicli di programmazione/cancellazione per pagina.
Memoria dati tampone FRAM 16kB (3kB Dati utente) Durata minima ritenzione dati 10 anni
File system Proprietario
FTP server
Real Time Clock Sì, con funzione ora legale automatica
Funzionamento a sistema spento con SuperCAP (minimo 1 mese)
Supporto SNTP (Simple Network Time Protocol) (6)
Tempi esecuzione Istruzioni Logiche: 134uS/k (Tip.)
Istruzioni Matematiche (Int.): 406uS/k (Tip.)
Istruzioni Matematiche (Float.): 1,37mS/k (Tip.)
Utilizzo memoria programma Istruzioni Logiche: 12kB/k (Tip.)
Istruzioni Matematiche (Int.): 18kB/k (Tip.)
Istruzioni Matematiche (Float.): 39kB/k (Tip.)
I/F USB Nessuna
Ingressi digitali 6 Optoisolati PNP/NPN: 4 x 10-30Vdc, [email protected], 2 x 5-30Vdc, [email protected]
Counters 1 connesso a DI00 (FMax 10kHz)
Ingressi Analogici 2 * 0-10Vdc 10bit, Tempo conversione: 5uS
Uscite digitali 4 Relè
[email protected]/[email protected] max. (4)
4 Statiche
[email protected] max. AC/DC (4)(5),
Vmin.: 0V
Resistenza stato ON: 2.5Ohm max.
TOn: 4mS max., TOff: 1mS max. (2)
4 SSR Zero-Cross
2Arms 20-240Vrms (-20 to 25°C), 1Arms (70°C) (4),
I2T fusibile: 8A2s
Zero-Cross Turn-On Voltage: 20V
min Latching Current: 100mA
PWM Non utilizzabile 1 connesso su DO00 (FMax 1kHz) Non utilizzabile
I/F Ethernet RJ45 10/100base-T(x) Auto-MDIX
Bus di campo nessuno
Bus espansione I2C™ (Fast mode)
Nr. max. moduli espansione 4
I/F RS232 Nr porte 1 * DTE su connettore RJ45
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Bit di dato 7 o 8
Bit di stop 1 o 2
Parità Pari, Dispari, Nessuna
Protocolli supportati Modbus RTU/ASCII, Modbus over IP TCP/IP, UDP (Client/Server supported)(6), HTTP(6), SNMP, REST, MQTT Client.
Indicatori stato Power, RUN, READY, Stato I/O
Pagine web configurabili dall’utente
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura di stoccaggio: da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni CE, RoHS
Tool di programmazione LogicLab (PCK033H300 o superiore)(Gratuito)
Licenza Run-time Inclusa
Linguaggi supportati Tutti quelli previsti dalla normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Programmazione remota Sì, attraverso connessione TCP/IP
Note:
(1) Caso peggiore
(2) @10Vdc Rload=20Ohm
(4) 1 comune ogni 2 uscite
(5) di cui 1 utilizzabile come PWM
(6) Da Firmware SFW184B000
