Il modulo di espansione I/O analogico della famiglia SlimLine permette l’acquisizione di fino a 10 I/O analogici attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.

Icona - 5 years warranty
Icona - Made in Italy
Svuota
SKU: PCB126 Categoria: Brand: Elsist

Descrizione

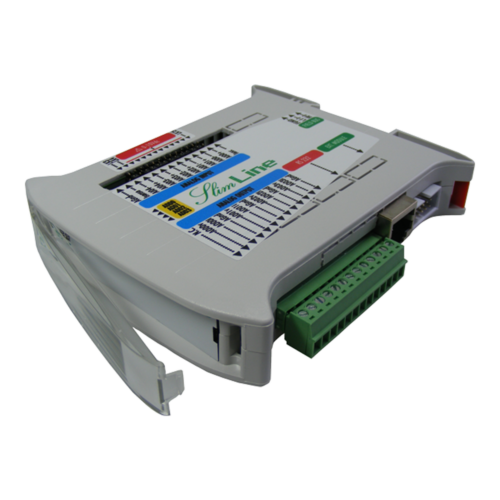

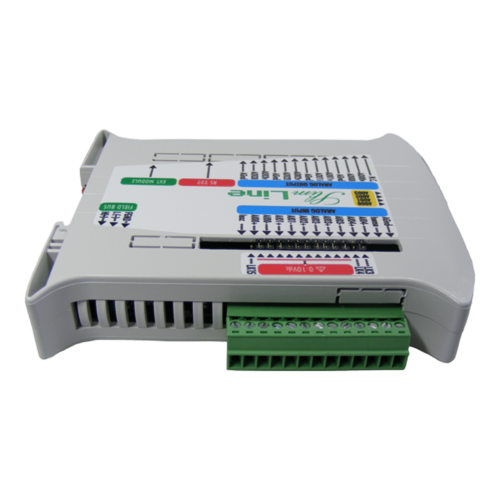

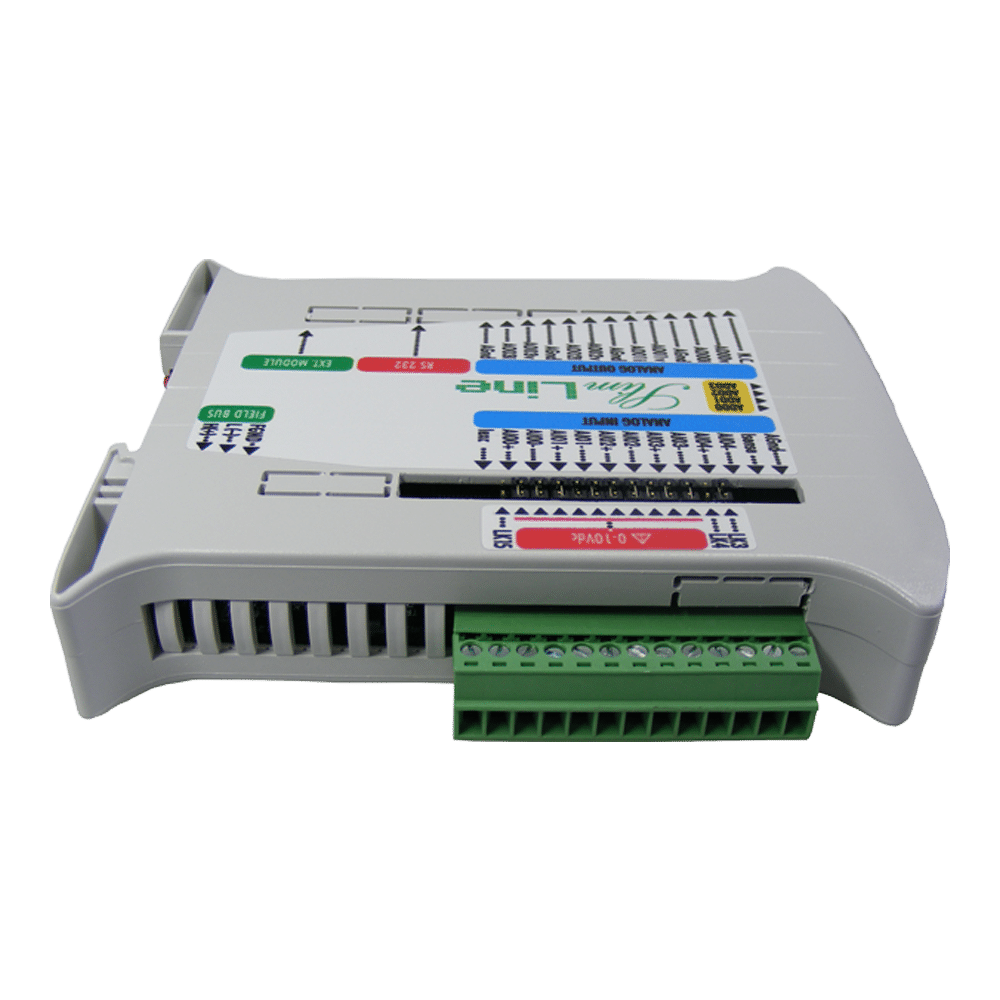

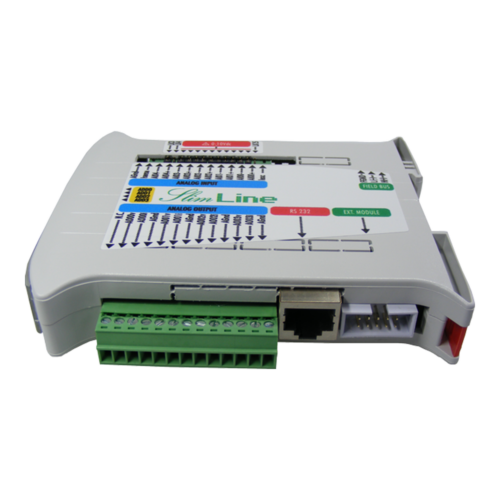

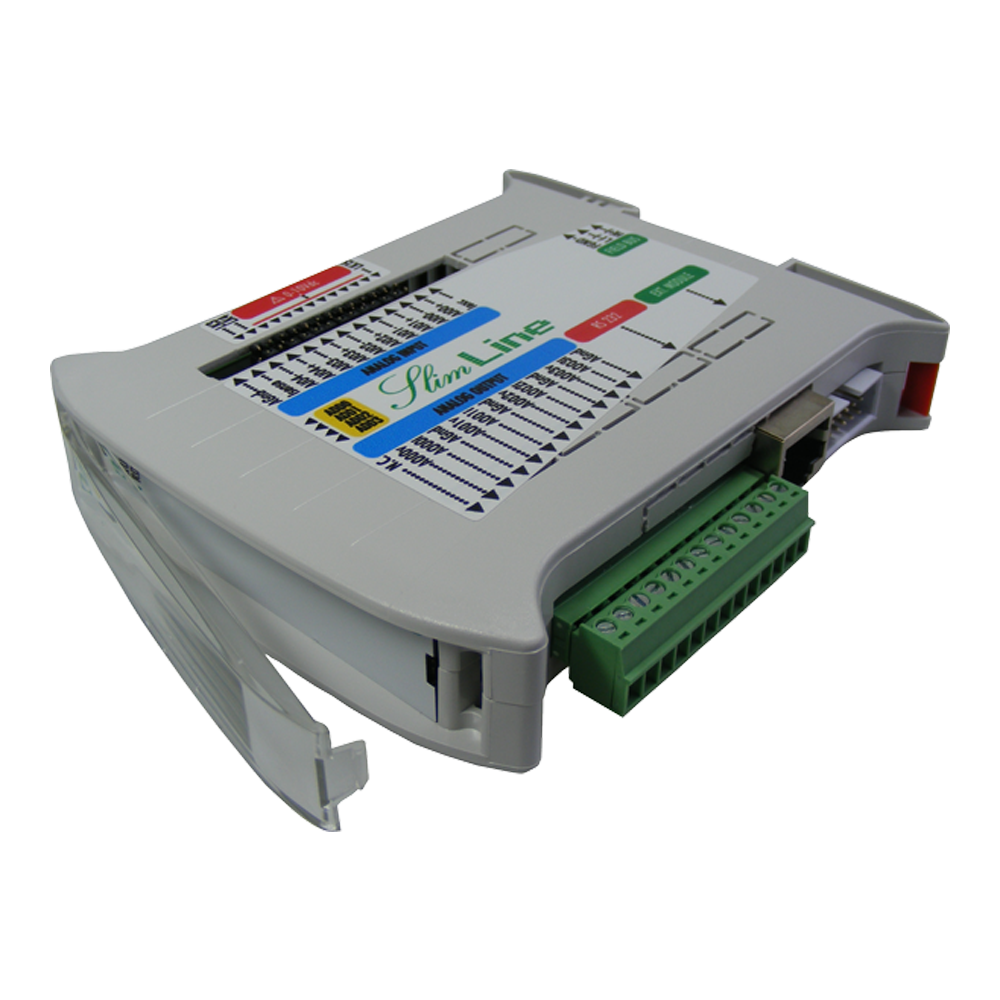

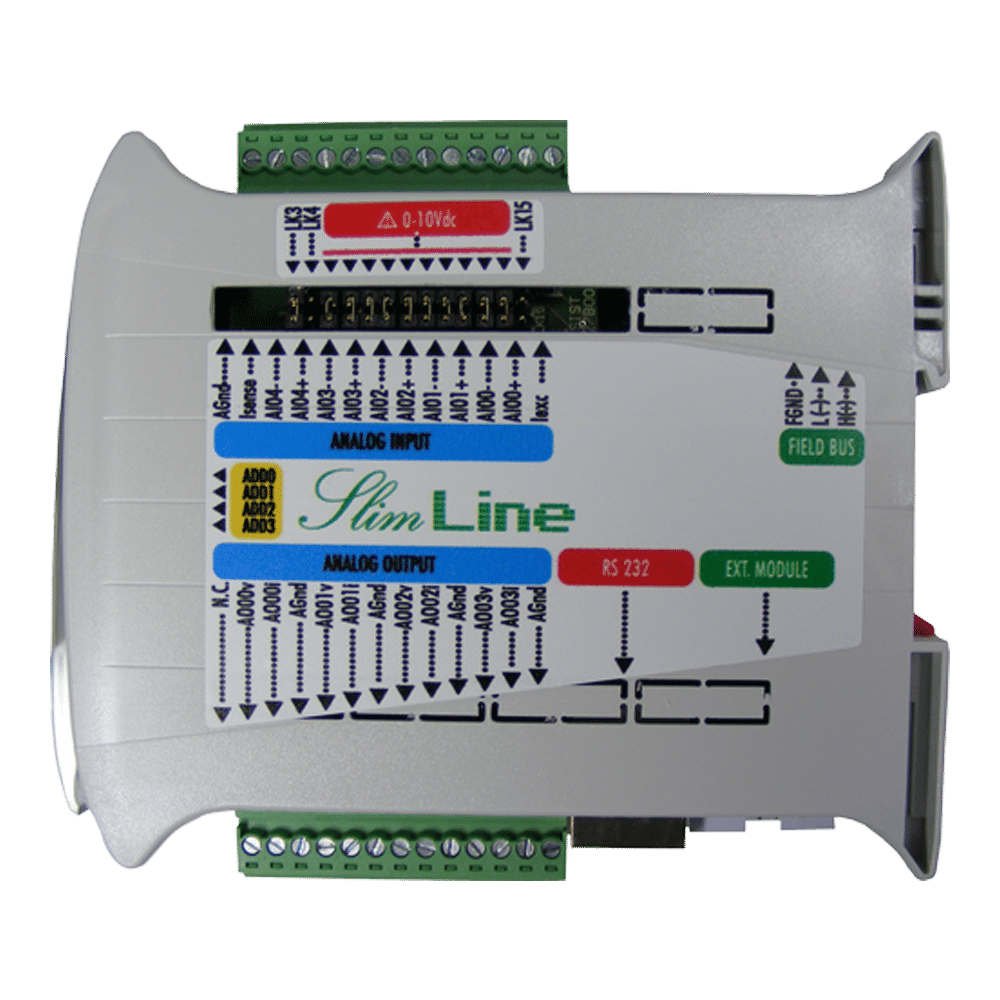

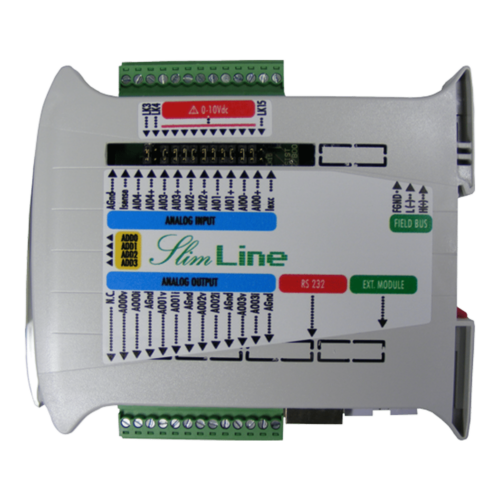

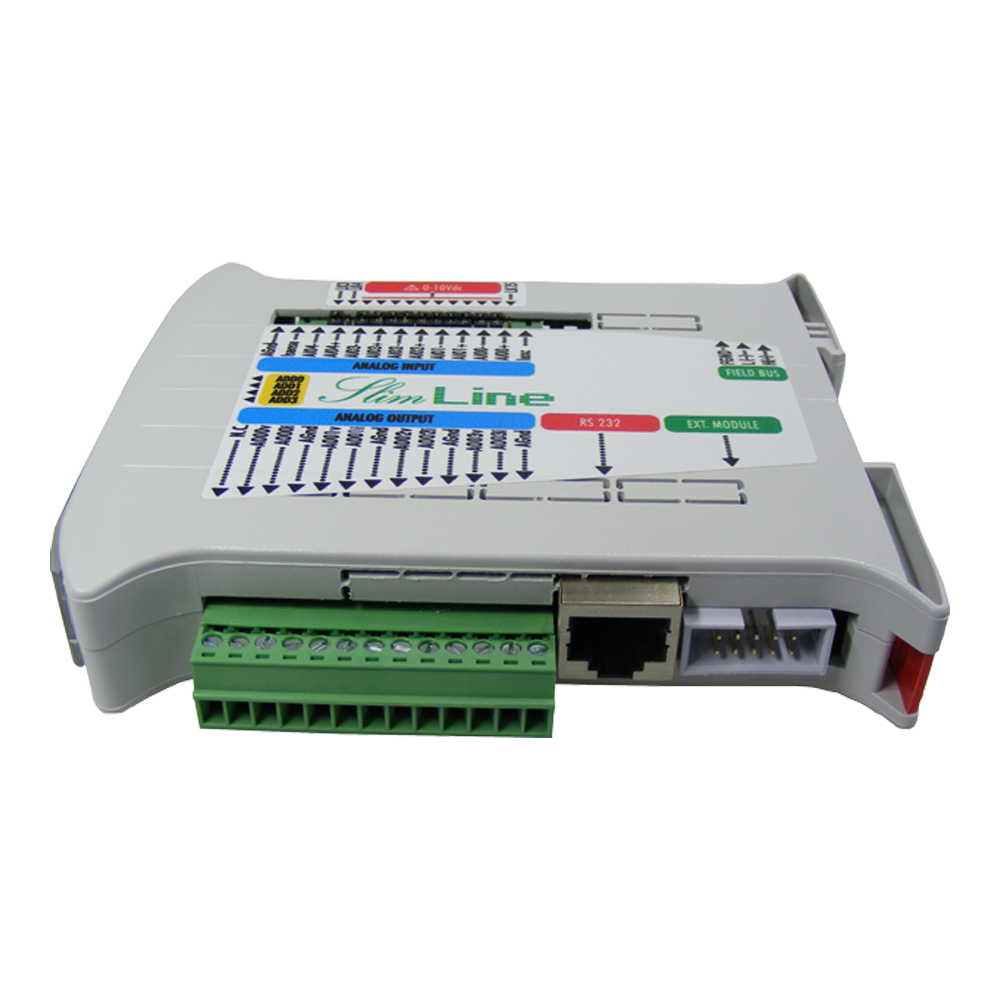

Il modulo di espansione I/O analogici della famiglia di PLC SlimLine permette l’acquisizione di fino a 10 I/O analogici attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.

Il modulo è disponibile in diverse configurazioni di I/O tali da coprire le esigenze più svariate a costi contenuti. Tutte le versioni sono equipaggiate con microprocessore ARM Cortex M0 e possono essere dotate di:

  • Ingressi analogici differenziali Front-end ad alta risoluzione,
  • Uscite analogiche a 12bit in corrente e tensione,
  • Porta seriale RS232,
  • Isolamento galvanico dal sistema.

Lo stato del sistema è visualizzato attraverso LED.

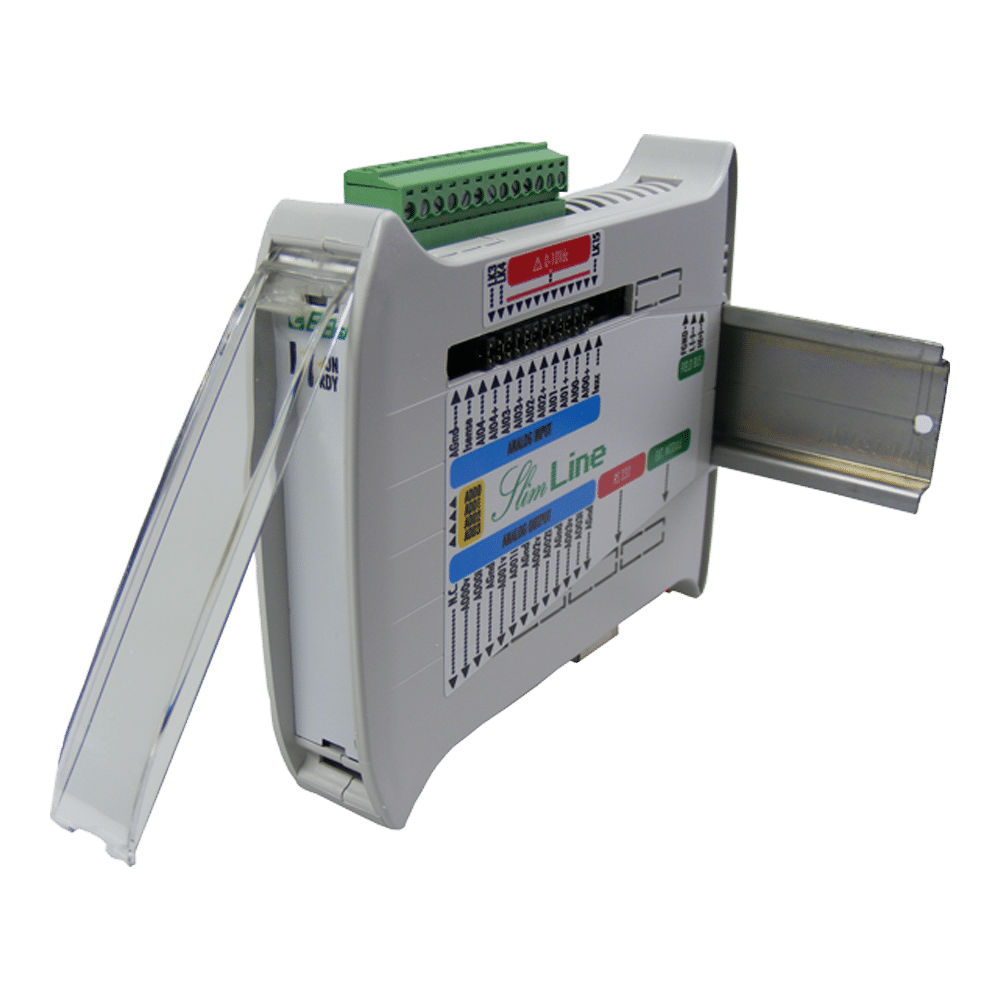

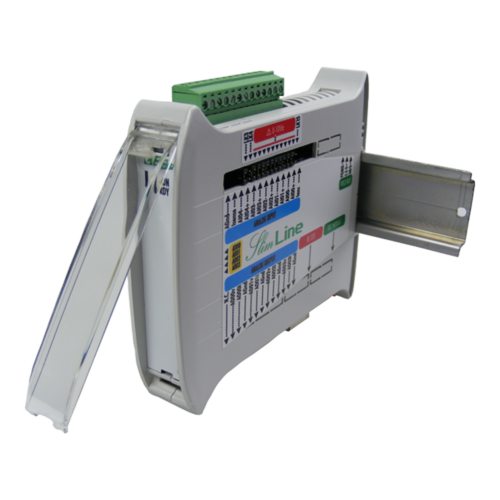

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715.

Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.
Possono essere connessi fino a 16 moduli di espansione al modulo CPU (da verificare in funzione della CPU utilizzata).

Le connessioni degli I/O sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

PCB126*110 PCB126*130 PCB126*150 PCB126*170
Alimentazione (da bus espansione) 5V 50mA(1) 5V 70mA(1) 5V 155mA(1) 5V 370mA (2) 5V 175mA (1) 5V 380mA (2)
Nr max. moduli su bus espansione Dipende dalla CPU
Ingressi Analogici Numero di canali 5 differenziali 4 (in caso di TC/Strain gauges) 10 differenziali 8 (in caso di TC/Strain gauges) nessuno 5 differenziali 4 (in caso di TC/Strain gauges)
Modi di acquisizione 0-1Vdc, 0-10Vdc, 0-20mA, 4-20mA, PT100, PT1000, Ni1000, Termocoppie, Strain gauges(4), Resistenza (4) N/A 0-1Vdc, 0-10Vdc, 0-20mA, 4-20mA, PT100, PT1000, Ni1000, Termocoppie,Strain gauges(4), Resistenza (4)
Risoluzione 0-1V 1.577uV N/A 1.577uV
0-10V 19.397uV 19.397uV
x-20mA 0.313uA 0.313uA
°C 0,002 °C N/A 0,002 °C
Resistenza (4) 300 Ohm/5 kOhm 0,00067/0,00536Ohm N/A 0,00067/0,00536 Ohm
Strain gauges (4) 17bit (min.) N/A 17bit (min.)
Impedenza Ingresso (Modi Tensione 0-10V/Corrente) 11,3kOhm N/A 11,3kOhm
Isolamento galvanico 2,5kVrms N/A 2,5kVrms
Frequenza/periodo di acquisizione (3) V/mAV/mA/Strain g. 31Hz/32mS N/A 31Hz/32mS
°C/Ohm 8.3Hz/120mS N/A 8.3Hz/120mS
Uscite Analogiche Numero di canali nessuno 4 tensione/corrente
Range Vout N/A 0-5Vdc, 0-10Vdc, +/-5Vdc, +/-10Vdc (10mA max)
Range Iout N/A 4-20mA, 0-20mA (Max impedenza di carico 400 Ohm)
Risoluzione N/A 12bit
Isolamento galvanico N/A 1,5kVdc
Porte seriali RS232 1 (per programmazione modulo ed utilizzo da progr. utente) (4)
Indicatori stato RUN, RDY
Ambiente Temp. operativa da -20 a +70°C
Temp. stoccaggio da -40° a +80°C
Umidità Max. 90%
Dimensioni 22.5mm L x 101mm W x 120mm H
Peso 150g
Approvazioni CE, RoHS
Note (1) caso peggiore
(2) caso peggiore con massimo carico su uscite in corrente (4*20mA)
(3) Dato riferito ad acquisizione di un singolo canale dei 5 del convertitore. In caso di acquisizioni multiple dividere il dato per il numero dei canali (max. 5)
(4) Versioni PCB126C*** o superiori

Descrizione Listino (Sconto) Netto
SlimLine Modulo esp. I/O Analogico 5In + RS232 139,00 (-20%) 111,20 Netto IVA esclusa

4 disponibili (ordinabile), 5 in arrivo !

SlimLine Modulo esp. I/O Analog. 10In + RS232 209,00 (-20%) 167,20 Netto IVA esclusa

0 in stock, 9 in arrivo !

SlimLine Modulo esp. I/O Analogico 4Out + RS232 179,00 (-20%) 143,20 Netto IVA esclusa

1 disponibili (ordinabile), 10 in arrivo !

SlimLine Modulo esp. I/O Analog. 5In/4Out + RS232 239,00 (-20%) 191,20 Netto IVA esclusa

0 in stock, 48 in arrivo !

Descrizione Listino (Sconto) Netto
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40 Netto IVA esclusa

0 in stock, 200 in arrivo !

Cavo estensione I2C SlimLine passante (5cm) 9,90 (-20%) 7,92 Netto IVA esclusa

111 disponibili (ordinabile)

Descrizione Listino (Sconto) Netto
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

20 disponibili (ordinabile)

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

21 disponibili (ordinabile)

Simulatore I/O 200,00 (-20%) 160,00 Netto IVA esclusa

0 in stock, 3 in arrivo !

Descrizione Listino (Sconto) Netto
Morsetto estraibile 3.5mm (13 poli) 2,38 (-20%) 1,90 Netto IVA esclusa

132 disponibili (ordinabile), 200 in arrivo !

# Codice Tipo Descrizione Ultimo aggiornamento
1 MNL159C100 Manuale hardware Modulo espansione In Analogico 10 Canali PCB126C130
2 MNL158D100 Manuale hardware Modulo espansione I/O Analogico PCB126Cxxx

# Codice Tipo Descrizione Ultimo aggiornamento
1 Dimensionali meccanici prodotti SlimLine (Formato DXF)

# Codice Tipo Descrizione Ultimo aggiornamento
1 FRM135C*00 Dichiarazione di conformità CE SlimLine
2 FRM124C*00 Dichiarazione di conformità RoHS SlimLine/Netsyst

# Codice Tipo Descrizione Ultimo aggiornamento
1 PTP112A100 Acquisizione analogica ed FB integrazione e limiti per SlimLine

# Codice Tipo Descrizione Ultimo aggiornamento
1 SFW173C400 Firmware moduli I/O analogici SlimLine (Cod. PCB126C*) v3.4.0
