Descrizione

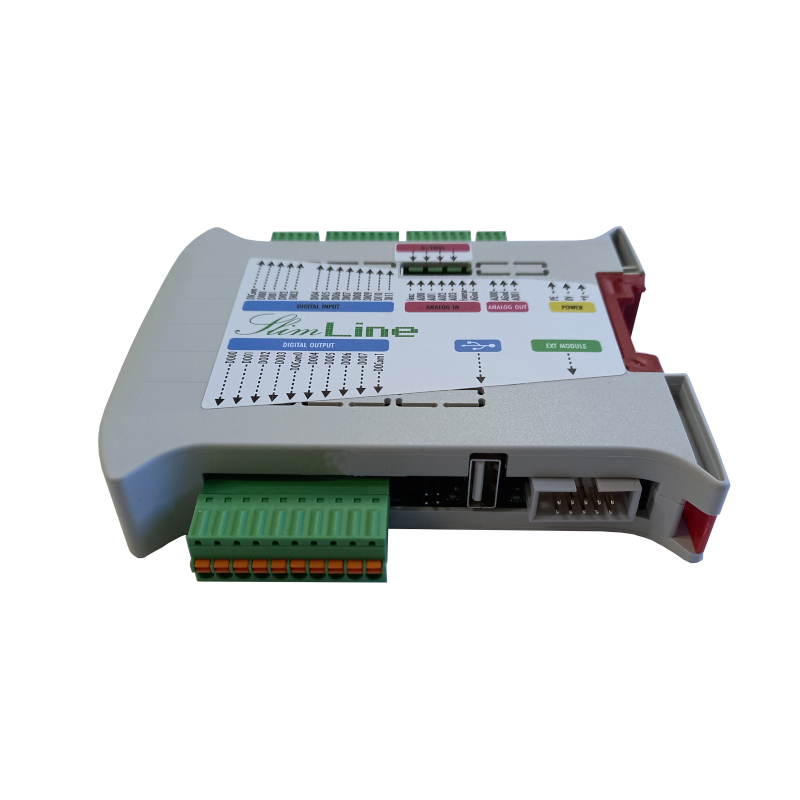

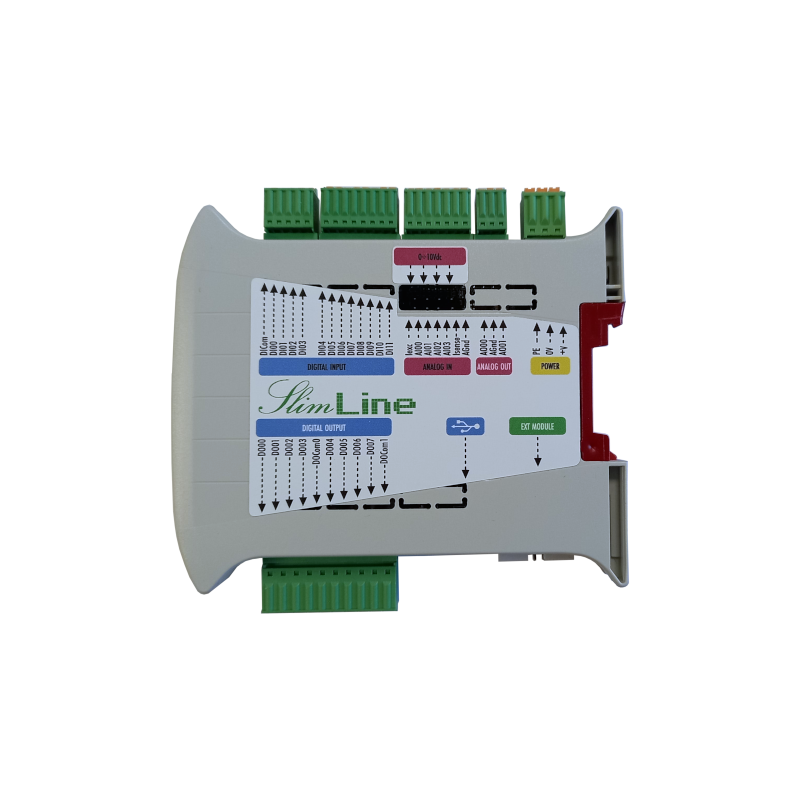

Il modulo di espansione 20 I/O mixed signal della famiglia SlimLine II permette l’acquisizione di 20 I/O digitali e fino a 6 I/O analogici attraverso i bus I2C™ (Fast mode) e CAN-FD da parte delle CPU delle famiglie SlimLine e SlimLine II.
Esso dispone di 12 ingressi digitali optoisolati (PNP/NPN), 8 uscite digitali (Relé o SSR Zero-cross), 4 ingressi analogici 16bit configurabili, 2 uscite analogiche 0-10V e di una porta USB-A.
Lo stato degli I/O digitali è visualizzato attraverso LED.
2 Ingressi digitali possono essere utilizzati per acquisizione encoder ad alta velocità (50kHz).
Il modulo può essere alimentato dalla CPU, attraveso il connettore I2C™, in modo indipendente attraverso un proprio connettore di alimentazione o dal sistema bus CAN-FD.
Il dispositivo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.
Le connessioni degli I/O e della alimentazione sono realizzate tramite connettori Push-In estraibili per una più facile manutenzione, maggior velocità di cablaggio e maggiore resistenza alle vibrazioni.
Il modulo può essere utilizzato sia come espansione (Locale/Remoto) della CPU di sistema, che programmata a sua volta attraverso il tool LogicLab per un utilizzo nel sistema o Stand-alone.
Per poter sfruttare la possibilità di programmazione è necessaria l’installazione della licenza Run-Time LogicLab. Il collegamento al PC per la programmazione avviene attraverso ethernet con apposito adattatore USB-Ethernet.
Lo stesso adattatore consente il collegamento Ethernet dei moduli Flex-Logic se utilizzati come CPU, se necessario.
I dispositivi sono compatibili con la serie precedente (PCB122). E’ possibile espandere o sostituire un modulo della serie prima serie con uno della seconda e viceversa.

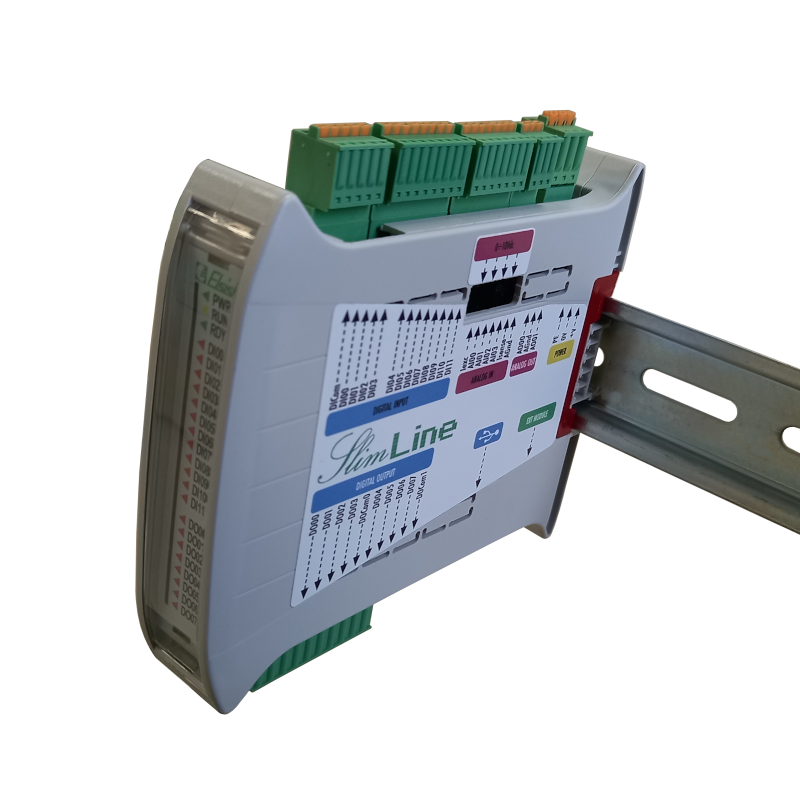

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715.
Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.
Possono essere connessi fino a 16 moduli di espansione al modulo CPU (da verificare in funzione della CPU utilizzata).
