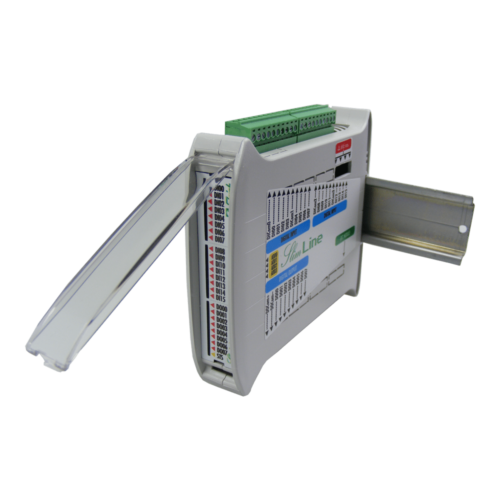

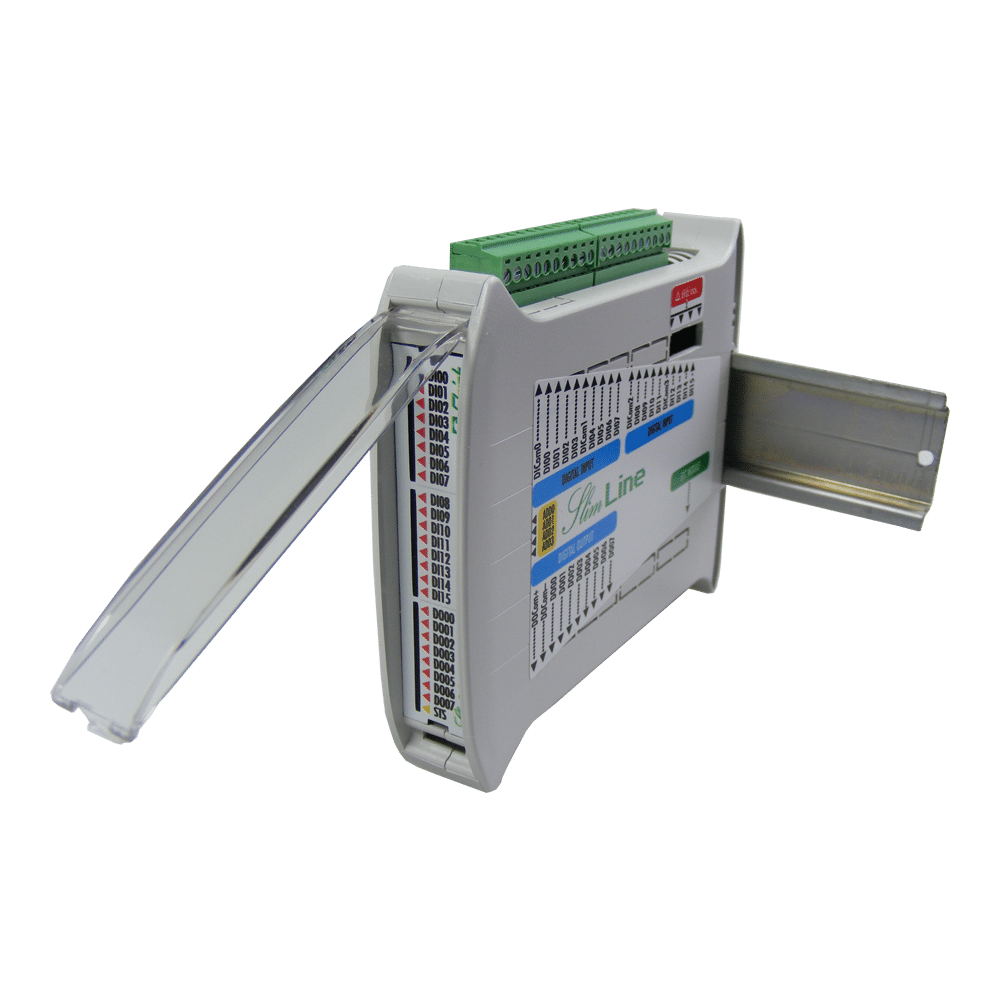

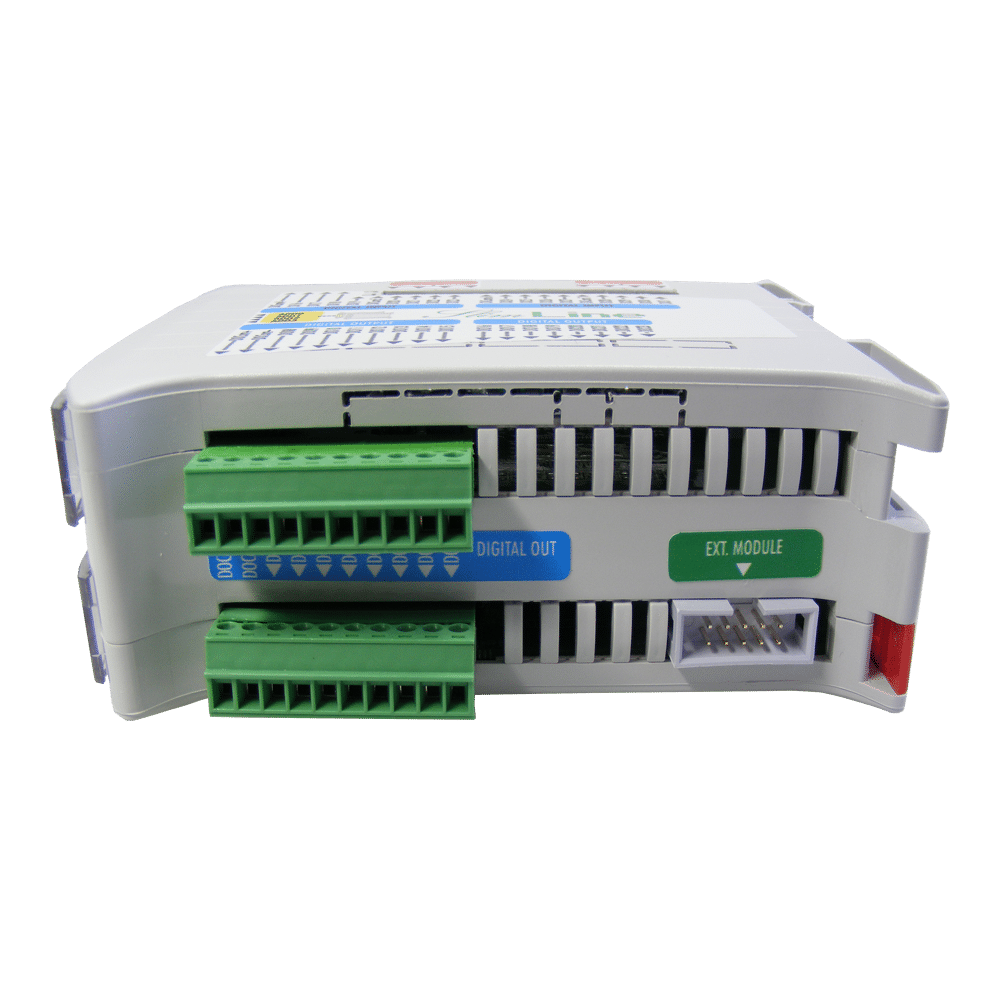

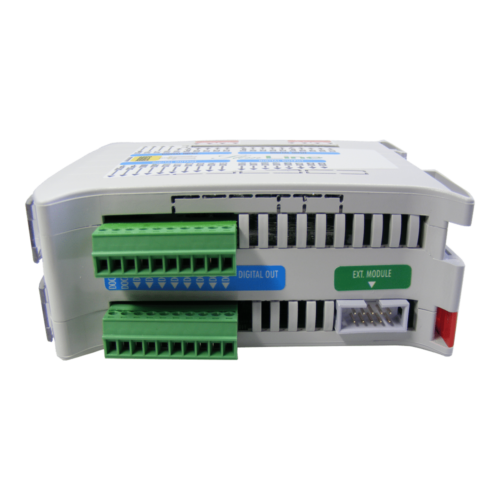

Foto - SlimLine modulo espansione I/O uscite statiche 16In 8Out (4)

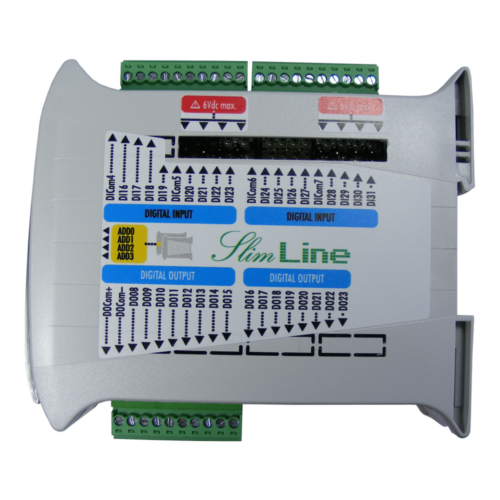

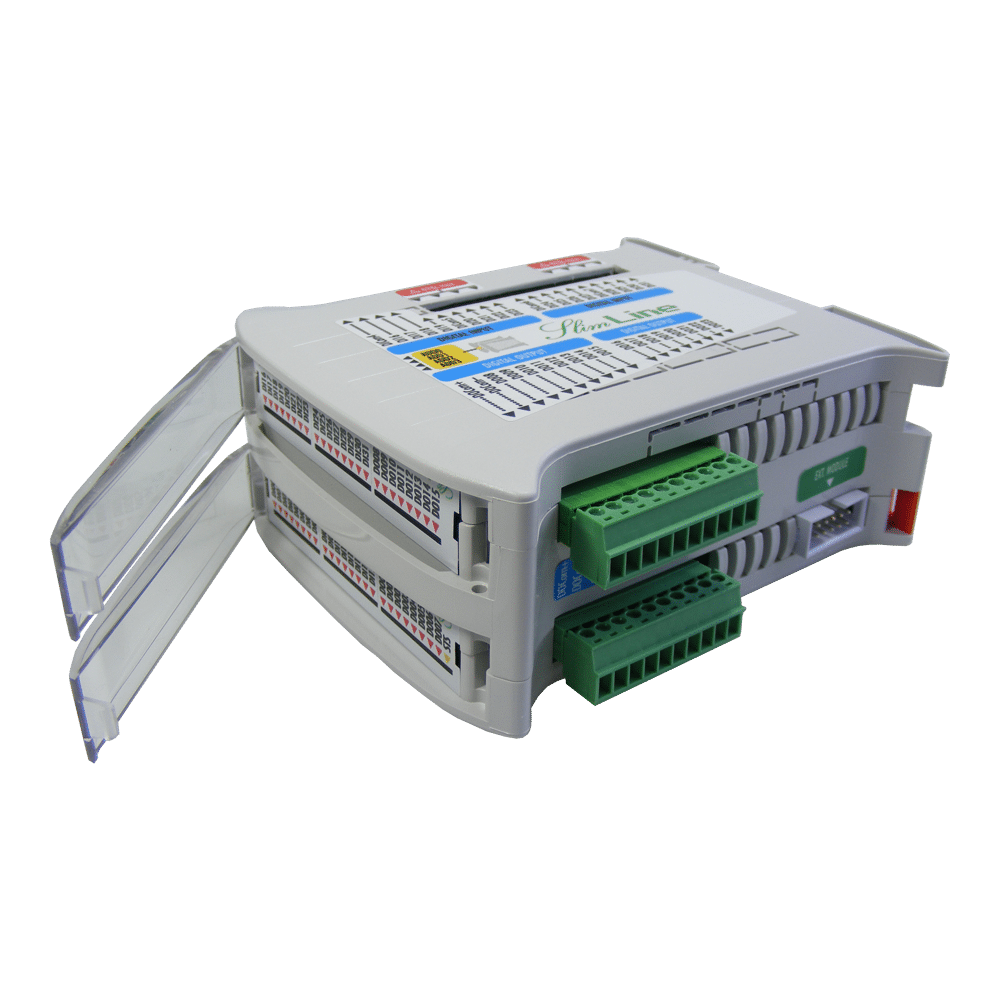

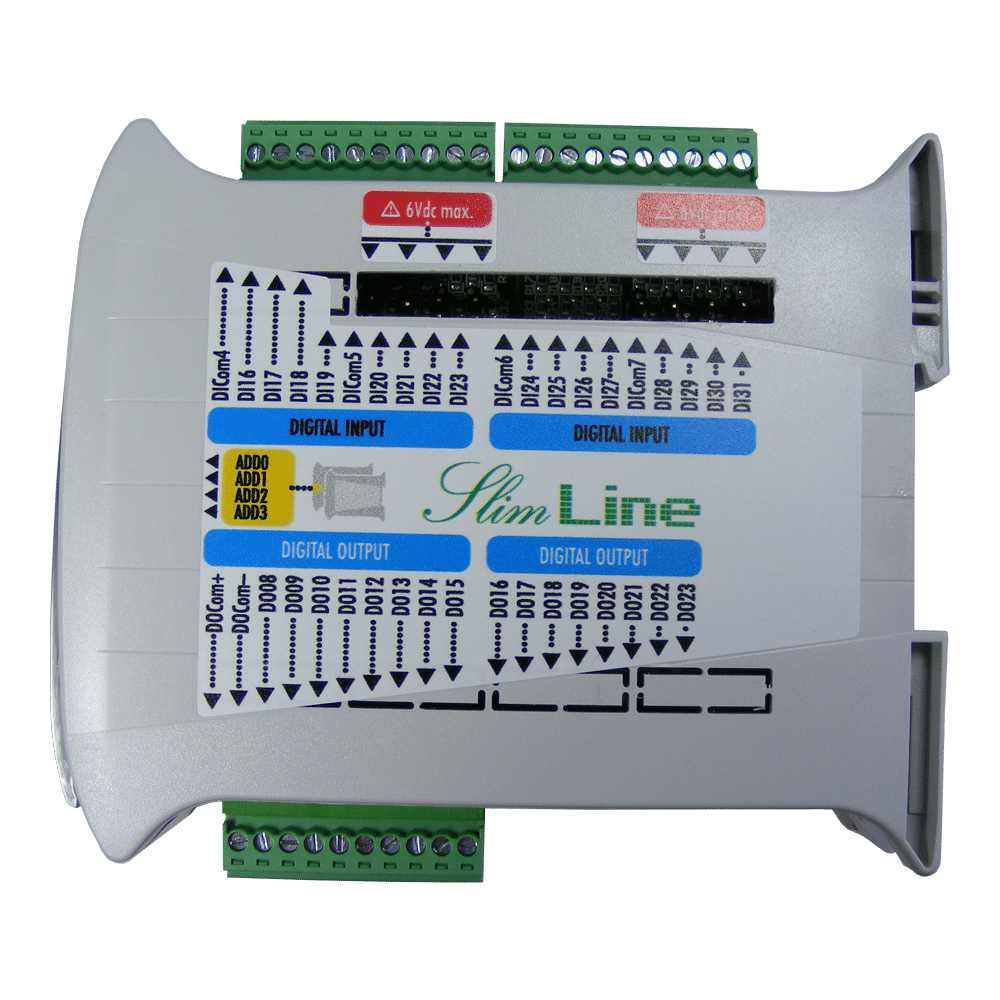

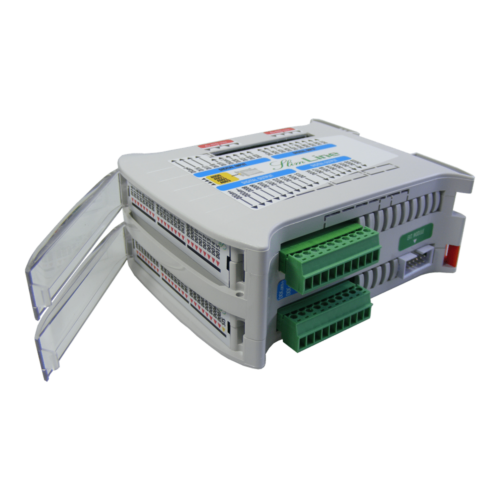

Foto - SlimLine modulo espansione I/O uscite statiche (1)
Foto - SlimLine modulo espansione I/O uscite statiche (2)
Foto - SlimLine modulo espansione I/O uscite statiche (3)
Foto - SlimLine modulo espansione I/O uscite statiche (5)
(4 recensioni dei clienti)

108,80€ – 216,00€ Netto IVA esclusa

Il modulo di espansione ad uscite statiche della famiglia SlimLine permette l’acquisizione di fino a 48I/O digitali attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.
Il modulo è disponibile in 7 diverse configurazioni di I/O tali da coprire le esigenze più svariate a costi contenuti. Tutte le versioni sono dotate di uscite digitali isolate ed autoprotette da sovraccarico/cortocircuito con una portata di [email protected].

5 Anni di garanzia
Made in italy
SKU: PCB124 Categoria: Marchio: Elsist
Hai domande sull'acquisto ?

Descrizione

Il modulo di espansione I/O ad uscite statiche della famiglia di PLC SlimLine permette l’acquisizione di fino a 48I/O digitali attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.

Il dispositivo è disponibile in 7 diverse configurazioni di I/O tali da coprire le esigenze più svariate a costi contenuti. Tutte le versioni sono dotate di uscite digitali isolate ed autoprotette da sovraccarico/cortocircuito con una portata di [email protected].
Lo stato degli I/O è visualizzato attraverso LED.

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715.

Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.
Possono essere connessi fino a 16 moduli di espansione al modulo CPU (da verificare in funzione della CPU utilizzata).

Il modulo può acquisire encoder bidirezionali o righe ottiche con frequenza max. 50kHz, quadratura dei fronti e gestione tacca di zero, nonché contatori ad alta velocità.

La presenza di una FPGA programmabile a bordo permette la risoluzione di problematiche “Time critical” non risolvibili con sistemi PLC classici.

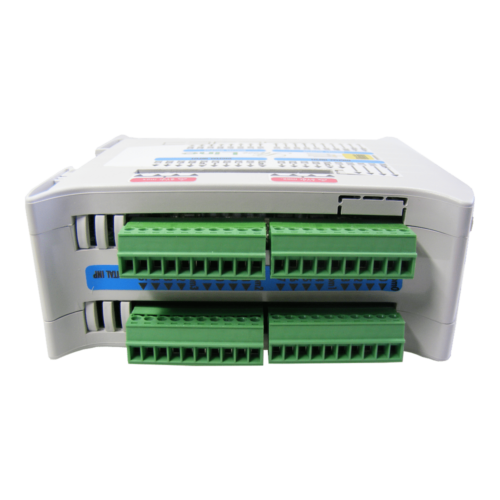

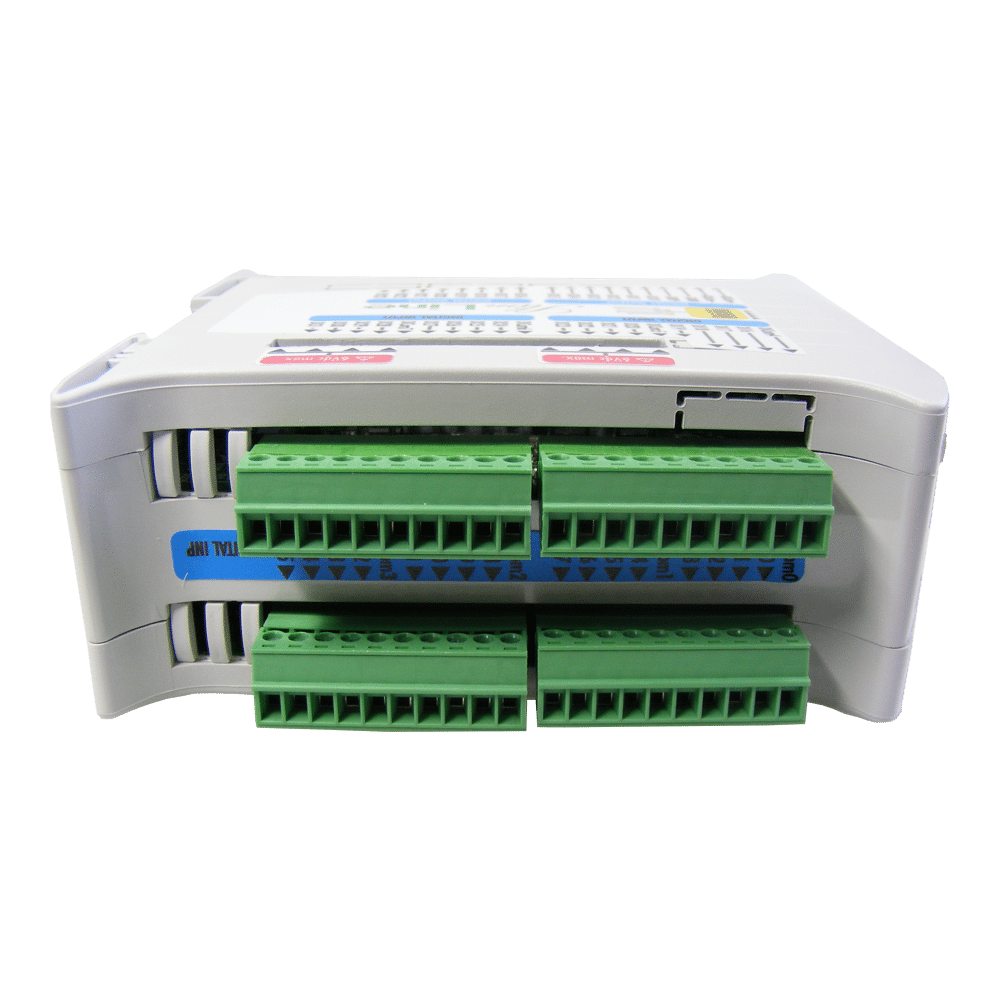

Le connessioni degli I/O sono realizzate tramite morsetti estraibili per una più facile manutenzione.

Caratteristica PCB124B010PCB124B000PCB124B100PCB124B200PCB124B300PCB124B400PCB124B500PCB124B600
DescrizioneSlimLine espansione 16In/8Out staticheSlimLine espansione 16In/8Out staticheSlimLine espansione 16In/16Out staticheSlimLine espansione 16In/24Out staticheSlimLine espansione 24In/8Out staticheSlimLine espansione 32In/8Out staticheSlimLine espansione 24In/24Out staticheSlimLine espansione 32In/16Out statiche
Alimentazione da bus[email protected][email protected][email protected][email protected][email protected][email protected][email protected][email protected]
Bus espansioneI2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)
Indicatori statoRUN, RDY, Stato I/ORUN, RDY, Stato I/ORUN, RDY, Stato I/ORUN, RDY, Stato I/ORUN, RDY, Stato I/ORUN, RDY, Stato I/ORUN, RDY, Stato I/ORUN, RDY, Stato I/O
Ingressi digitali12 Optoisolati PNP/NPN12 Optoisolati PNP/NPN12 Optoisolati PNP/NPN12 Optoisolati PNP/NPN16 Optoisolati PNP/NPN20 Optoisolati PNP/NPN16 Optoisolati PNP/NPN20 Optoisolati PNP/NPN
Ingressi digitali HS4 Optoisolati PNP4 Optoisolati PNP4 Optoisolati PNP4 Optoisolati PNP8 Optoisolati PNP12 Optoisolati PNP8 Optoisolati PNP12 Optoisolati PNP
Counters42
Encoder21
Uscite digitali8 Statiche PNP8 Statiche PNP16 Statiche PNP24 Statiche PNP8 Statiche PNP8 Statiche PNP24 Statiche PNP16 Statiche PNP
Uscite PWM4
MontaggioGuida DINGuida DINGuida DINGuida DINGuida DINGuida DINGuida DINGuida DIN
ContenitorePlasticoPlasticoPlasticoPlasticoPlasticoPlasticoPlasticoPlastico
Temperatura stoccaggioDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°C
Temperatura operativaDa -20 a +70°CDa -20 a +70°CDa -20 a +70°CDa -20 a +70°CDa -20 a +70°CDa -20 a +70°CDa -20 a +70°CDa -20 a +70°C
UmiditàMax. 90%Max. 90%Max. 90%Max. 90%Max. 90%Max. 90%Max. 90%Max. 90%
Dimensioni22.5x101x120mm22.5x101x120mm49x101x120mm49x101x120mm49x101x120mm49x101x120mm49x101x120mm49x101x120mm
Peso120g120g225g225g225g225g225g225g
ApprovazioniCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHS
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
SlimLine Modulo esp. I/O uscite statiche 16In 8Out 136,00€ (-20%) 108,80€ Netto IVA esclusa

16 in stock, 11 disponibili, 20 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 16In 8Out + Gestione Counter/Encoder avanzata 209,00€ (-20%) 167,20€ Netto IVA esclusa

0 in stock, 0 disponibili, 8 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 16In 16Out 177,00€ (-20%) 141,60€ Netto IVA esclusa

0 in stock, 0 disponibili, 20 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 16In 24Out 193,00€ (-20%) 154,40€ Netto IVA esclusa

0 in stock, 0 disponibili, 10 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 24In 8Out 229,00€ (-20%) 183,20€ Netto IVA esclusa

3 in stock, 3 disponibili, 5 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 32In 8Out 248,00€ (-20%) 198,40€ Netto IVA esclusa

9 in stock, 9 disponibili

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 24In 24Out 270,00€ (-20%) 216,00€ Netto IVA esclusa

4 in stock, 4 disponibili, 10 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 32In 16Out 270,00€ (-20%) 216,00€ Netto IVA esclusa

0 in stock, 0 disponibili, 20 in arrivo

Aggiungi
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00€ (-20%) 6,40€ Netto IVA esclusa

346 in stock, 189 disponibili

Cavo estensione I2C SlimLine passante (5cm) 11,50€ (-20%) 9,20€ Netto IVA esclusa

398 in stock, 353 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Simulatore I/O 200,00€ (-20%) 160,00€ Netto IVA esclusa

2 in stock, 2 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Morsetto estraibile 3.5mm (8 poli) 1,20€ Netto IVA esclusa

193 in stock, 193 disponibili, 200 in arrivo

Morsetto estraibile 3.5mm (10 poli) 1,65€ Netto IVA esclusa

911 in stock, 911 disponibili

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 ADV141A*00 PDF Data sheet SlimLine Modulo espansione I/O uscite statiche 13/03/2018
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL155D100 Manuale hardware Modulo espansione I/O uscite statiche SlimLine 29/06/2022
2 MNL154C100 Manuale hardware Modulo esp. I/O uscite statiche 16In 8Out SlimLine 01/10/2020
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Dimensionali meccanici prodotti SlimLine (Formato DXF) 08/05/2012
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 FRM135C*00 Dichiarazione di conformità CE SlimLine 16/03/2017
2 FRM124C*00 Dichiarazione di conformità RoHS SlimLine/Netsyst 30/07/2019
# Titolo Link
0 Acquisizione encoder da modulo di I/O
1 Calcolo del numero di moduli estensione possibili
2 Informazioni su bus I2C, possibilità utilizzo moduli custom
3 Velocità acquisizione ingressi digitali moduli espansione
4 Acquisizione encoder e gestione del valore di quota
5 Caratteristiche circuito di uscita moduli statici SlimLine
6 PLC compatto con elevato numero di I/O
