Descrizione

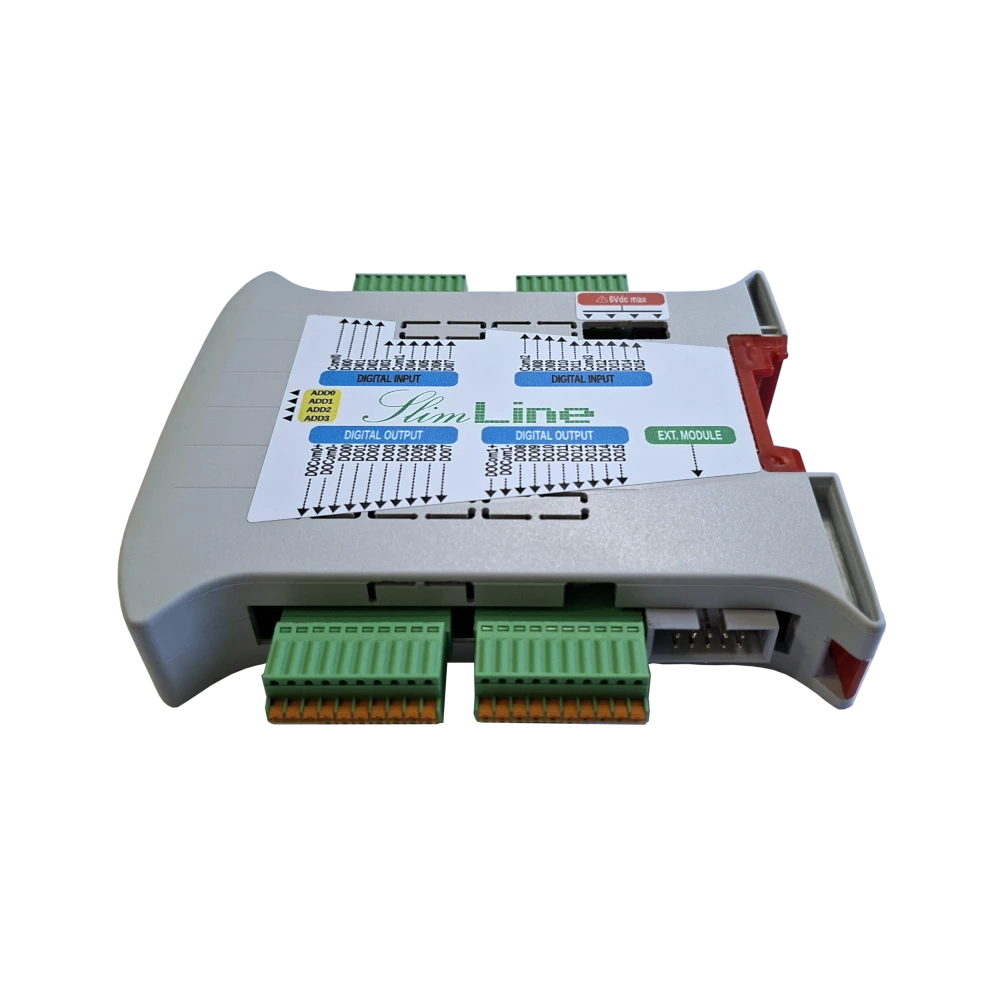

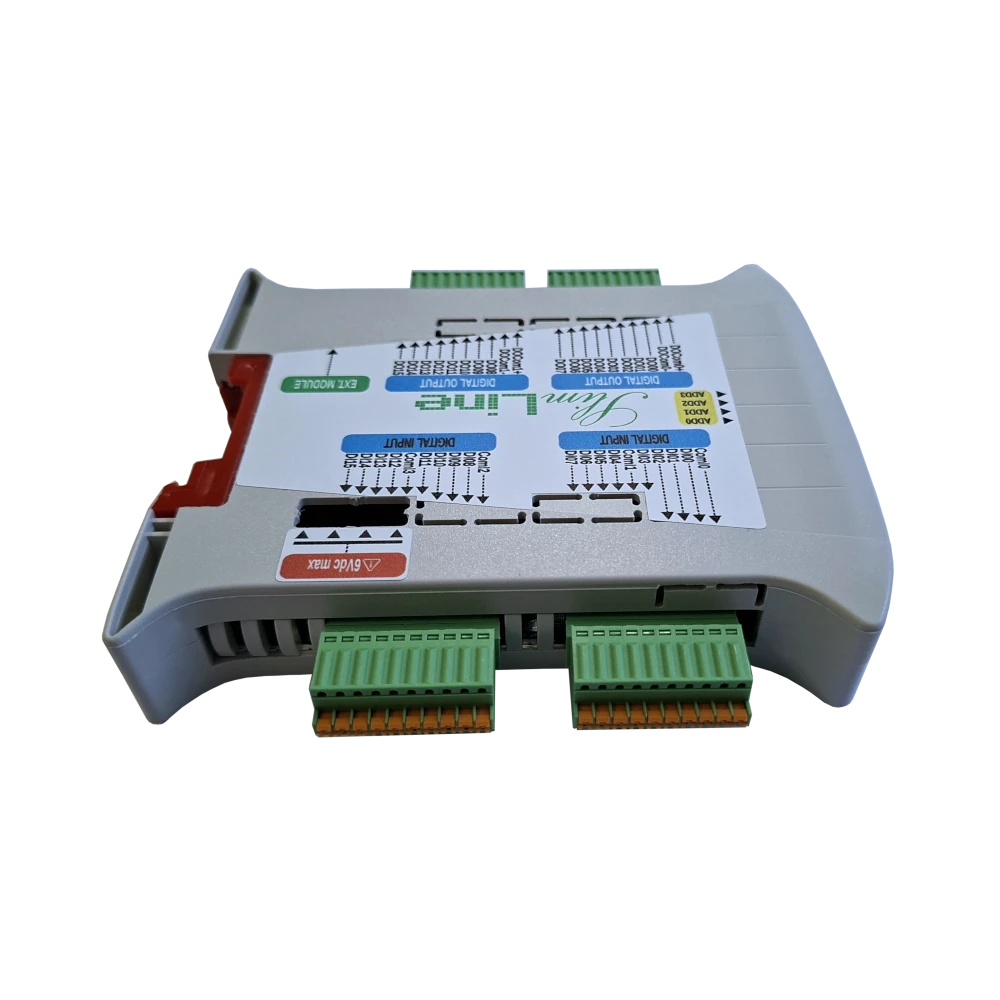

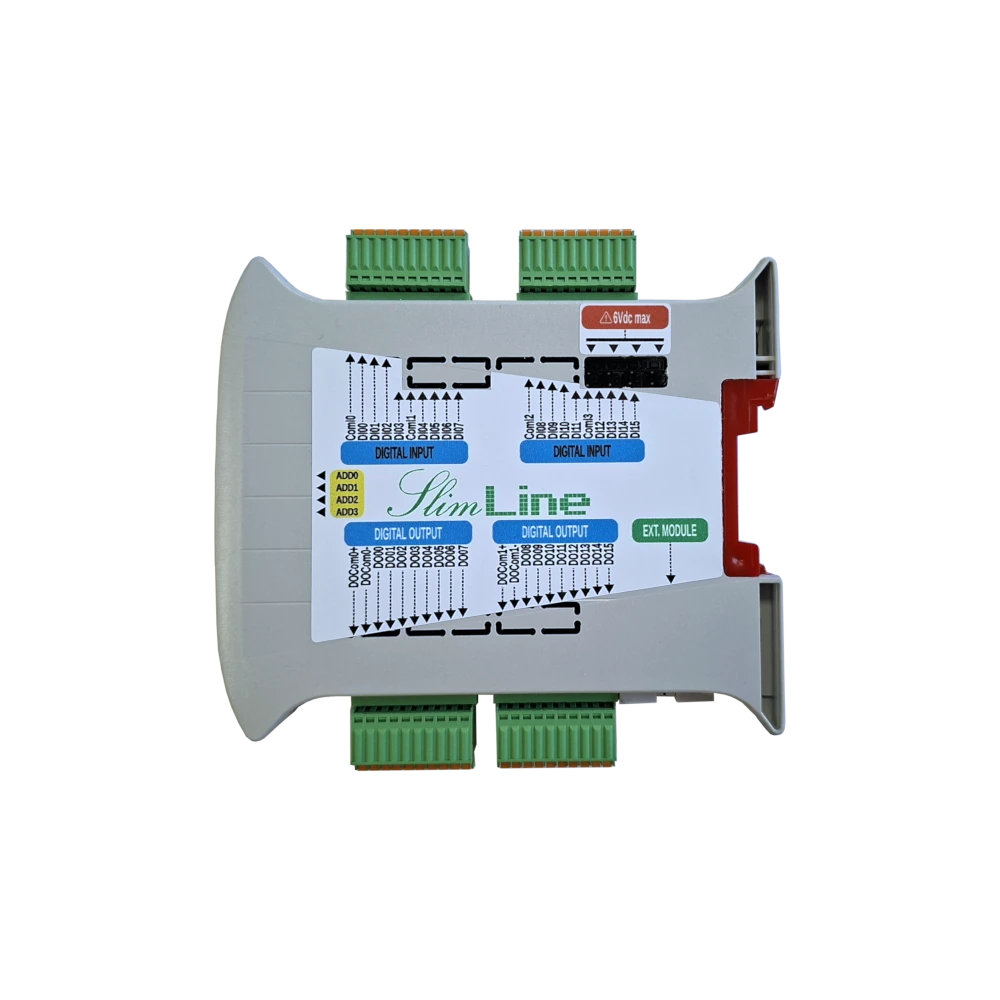

Il modulo di espansione I/O I2C™ con uscite statiche della famiglia SlimLine II permette l’acquisizione di fino a 32 I/O digitali attraverso bus I2C™ ed è compatibile con le CPU SlimLine, SlimLine II e con i moduli di espansione Flex-Logic SlimLine II.
Esso dispone di fino a 16 ingressi digitali isolati (PNP/NPN) ad alta velocità (di cui fino a 8 settabili per acquisizione ingressi a 5VDC) e fino a 16 uscite digitali isolate ed autoprotette da sovraccarico/cortocircuito con una portata di 0.6A@45Vdc.
Gli I/O digitali sono conformi alla norma IEC 61131-2, in particolare gli ingressi sono Type-3.

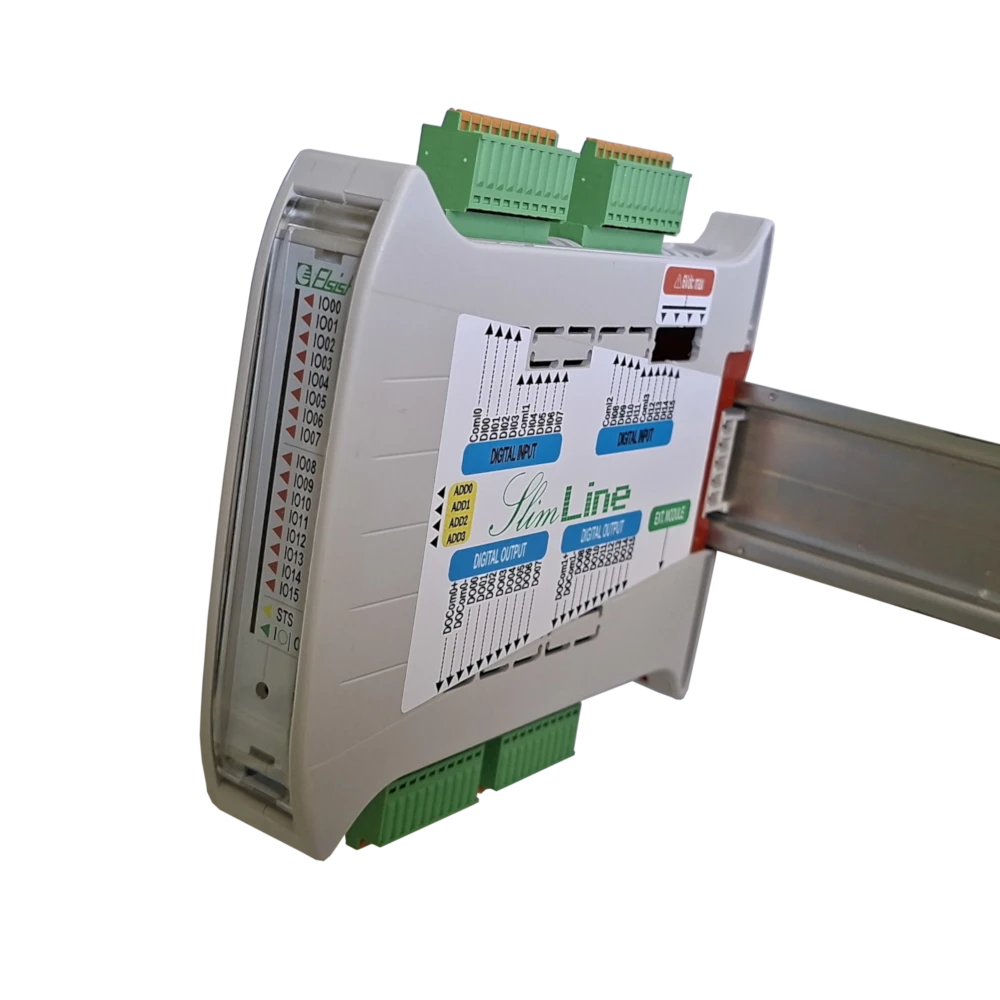

Lo stato degli I/O è visualizzato attraverso LED.
Le varianti PCB145*600/700 possono acquisire 1 encoder bidirezionale o riga ottica (con quadratura, Index e Gate) o, in alternativa, 2 counter. In entrambe i casi la frequenza massima di acquisizione è 50kHz.
Tutte le varianti possono gestire 1 PWM Out (FMax 5kHz) (opzione).
Il dispositivo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.
Le connessioni degli I/O e della alimentazione sono realizzate tramite connettori Push-In estraibili per una più facile manutenzione, maggior velocità di cablaggio e maggiore resistenza alle vibrazioni.

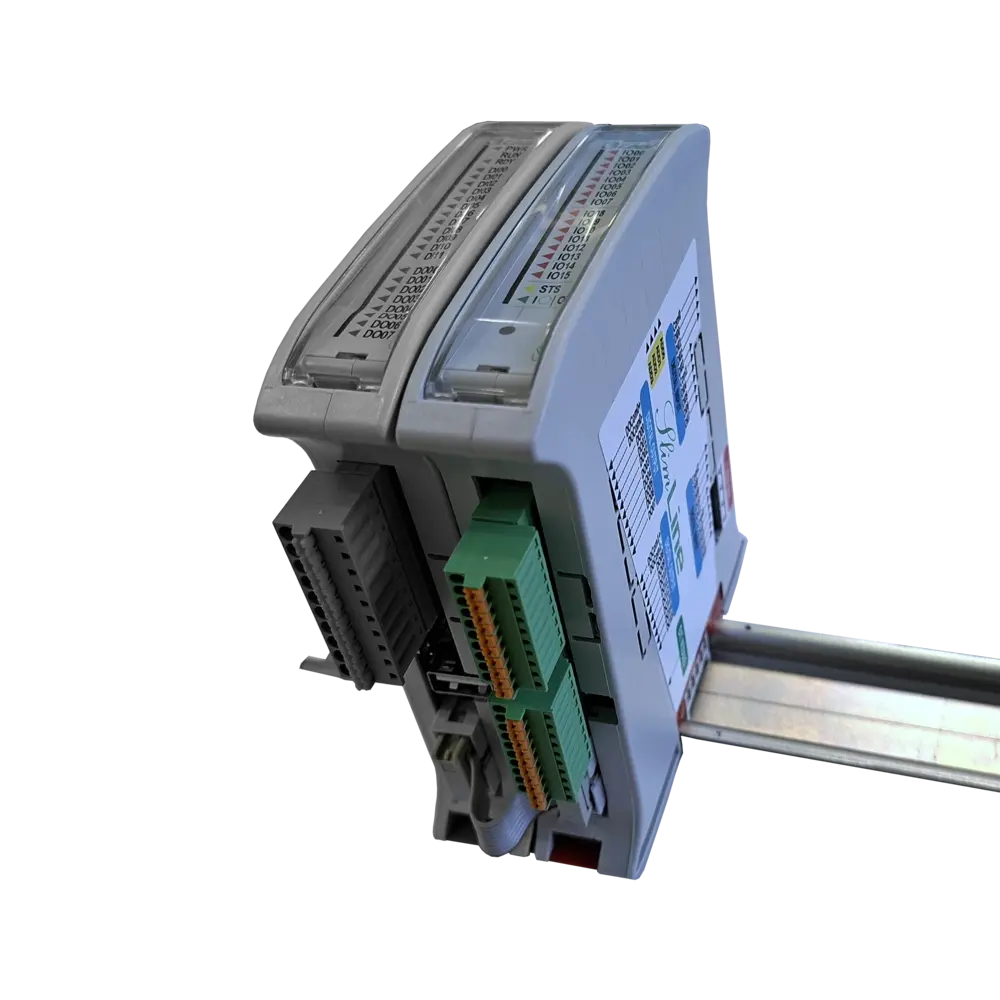

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715.

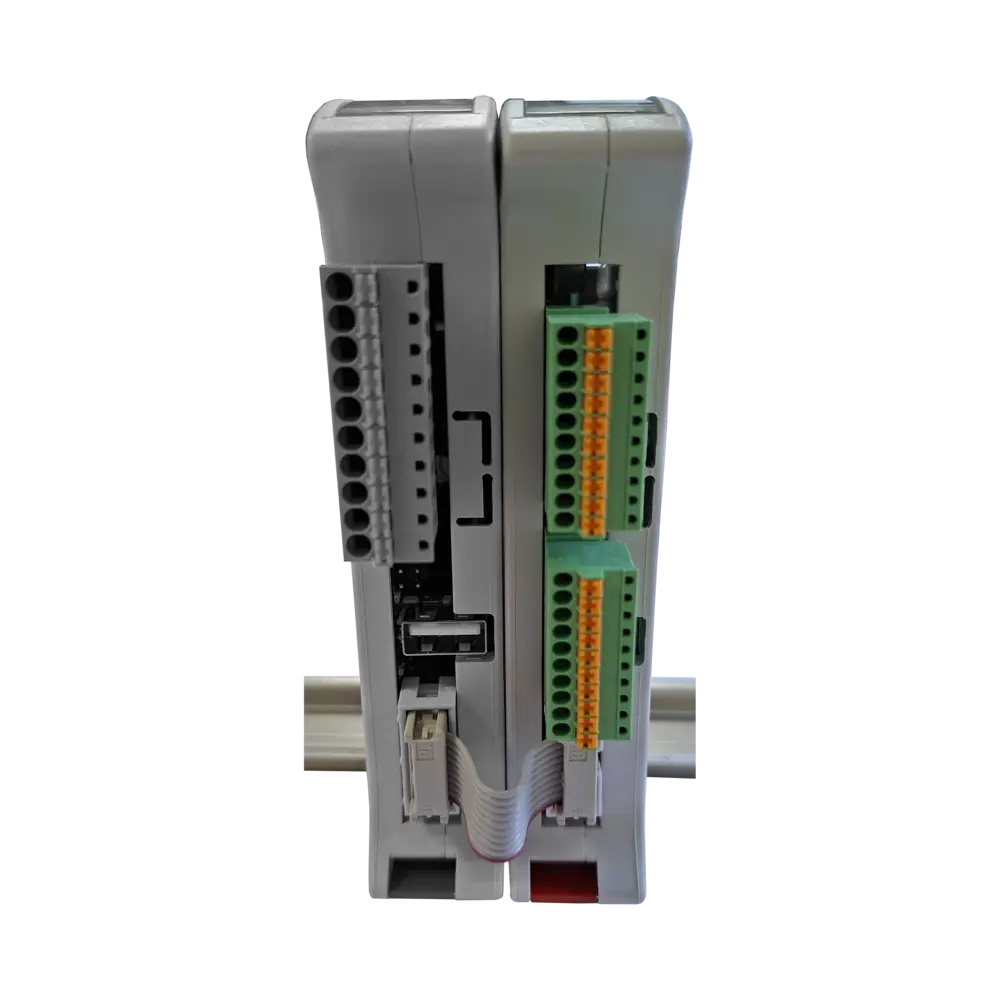

Per la connessione dei moduli di espansione al sistema, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.
