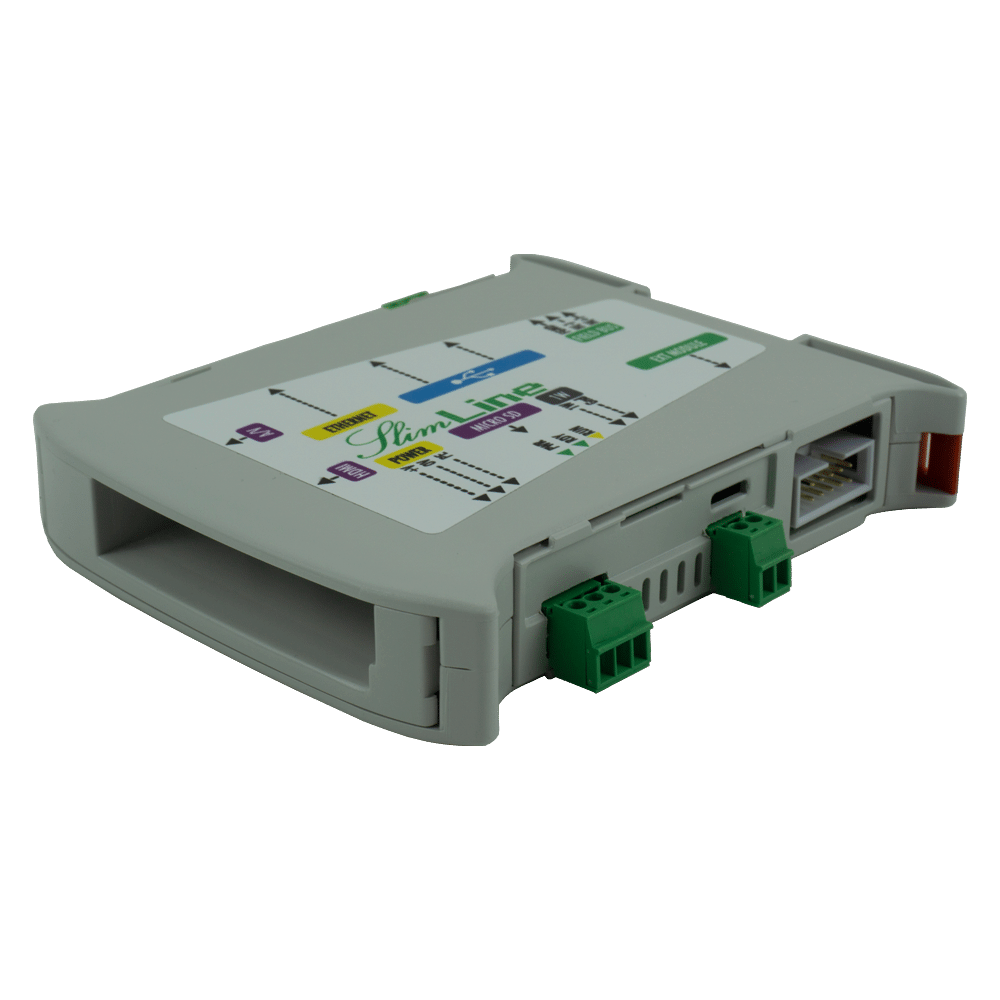

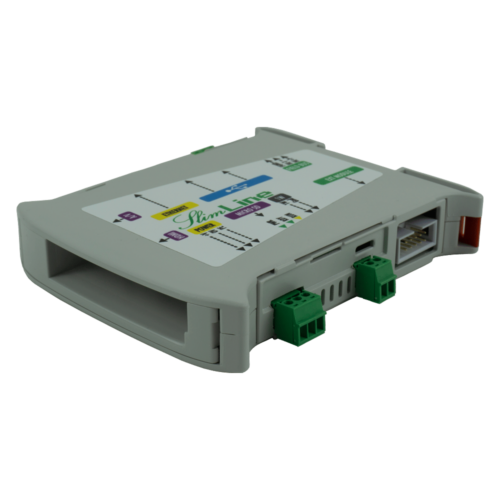

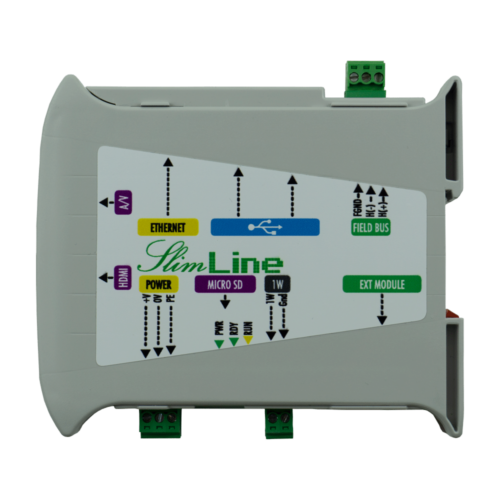

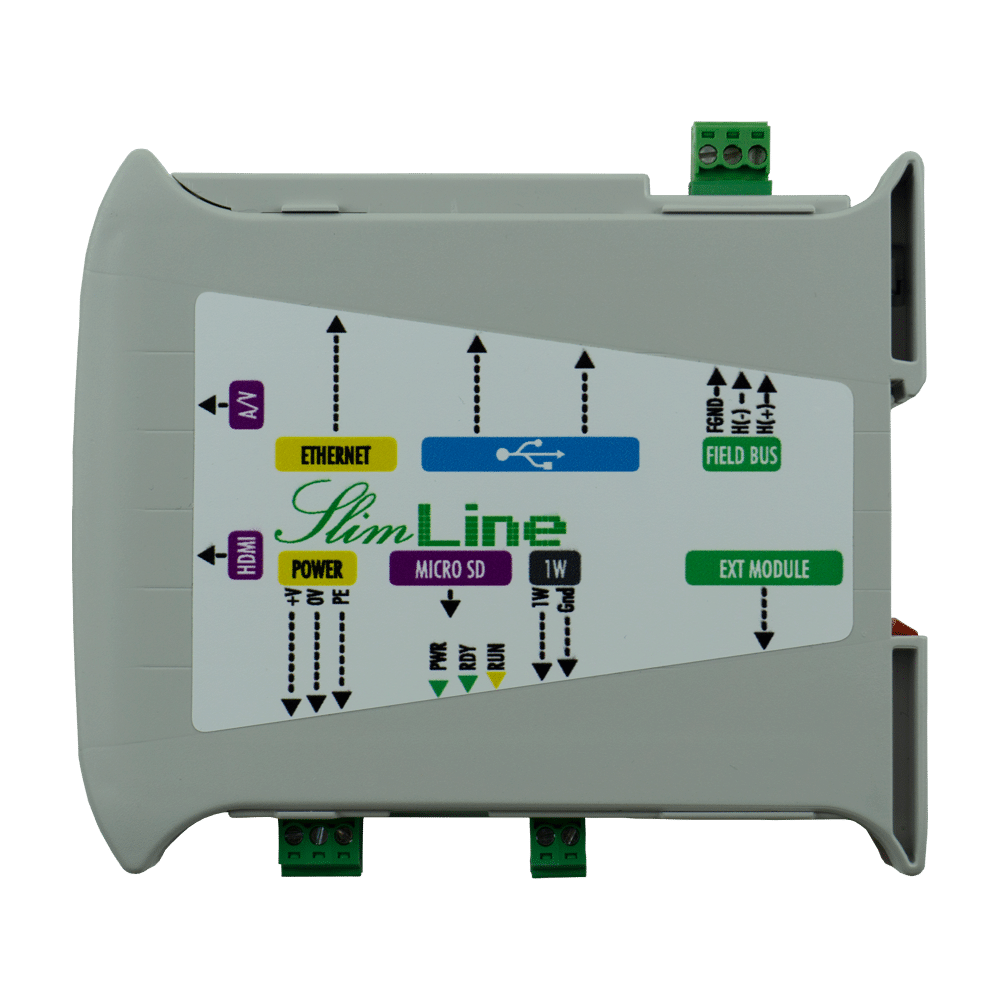

Modulo CPU SlimLine Raspberry PI IEC61131-3

(3 recensioni dei clienti)

221,60258,40 Netto IVA esclusa

Nuovamente disponibile!

Il modulo CPU SlimLine Raspberry PI è basato sulla potente CPU Raspberry PI 3 B (o B+) che, con il sistema operativo Linux offre prestazioni impareggiabili in termini di dimensione programma utente, velocità di esecuzione e sicurezza nelle connessioni.

SKU: MPS055 Categoria: Tag: , , , , , , , , , , , , , , , ,
3 Anni di garanzia
Made in italy
Pronto per l'industry 4.0
Marchio:

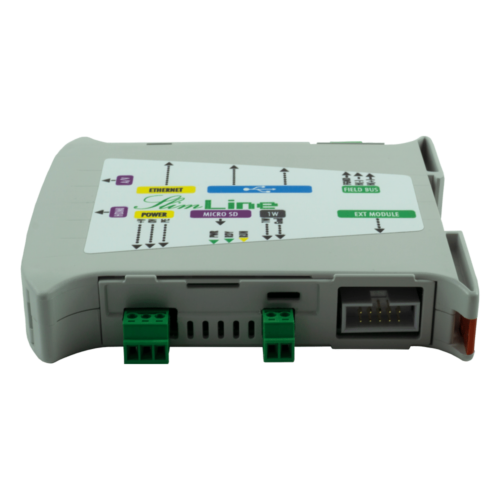

Il modulo CPU SlimLine Raspberry PI è basato sulla potente CPU Raspberry PI 3 B (o B+) che, con il sistema operativo Linux offre prestazioni impareggiabili in termini di dimensione programma utente, velocità di esecuzione e sicurezza nelle connessioni.

Il sistema è predisposto per il montaggio delle schede mikroBUS(1) di MikroElektronika d.o.o. per l’implementazione di funzioni particolari.

Estremamente compatto

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc.
Il modulo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode), ed incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 8 moduli di espansione PLC.
Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.

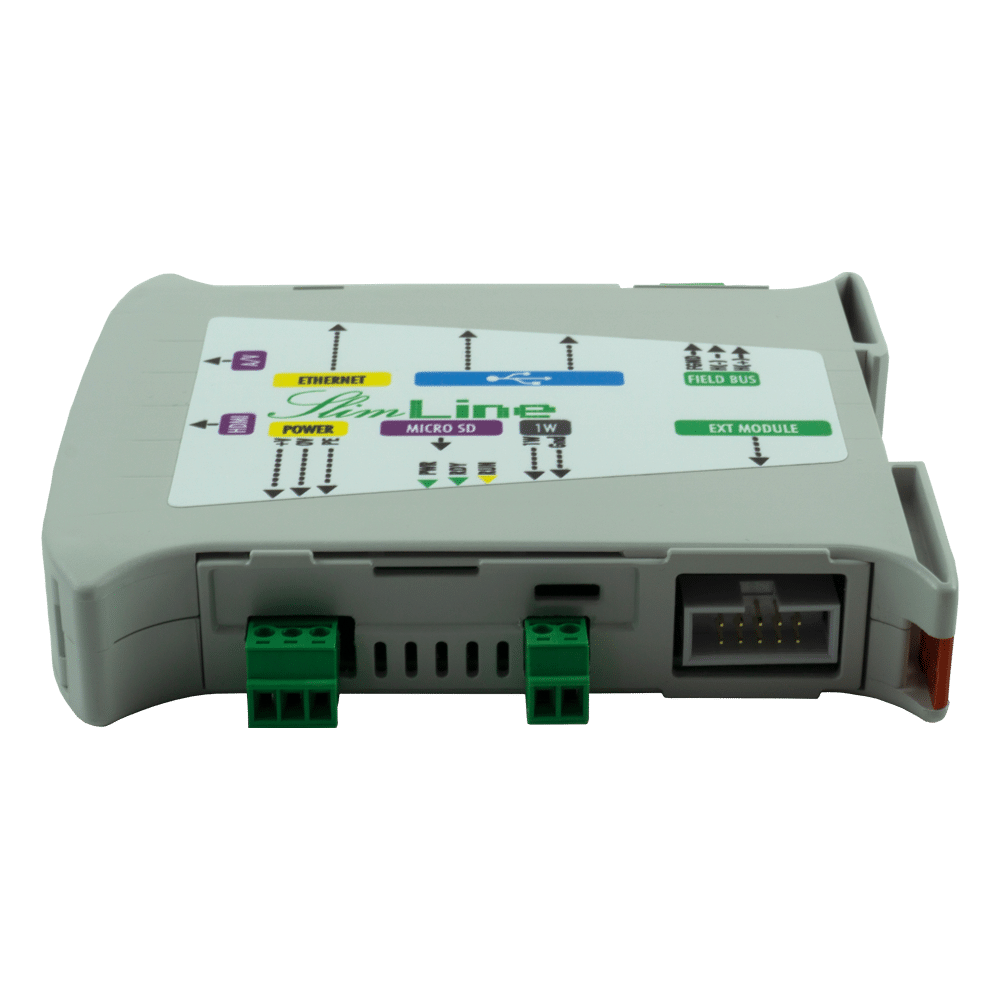

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Programmabilità conforme IEC61131-3

Il modulo può essere programmato nei 5 linguaggi previsti dalla norma IEC61131-3 attraverso i tool di sviluppo LogicLabCODESYS tools di programmazione completamente gratuiti e viene fornito con preinstallato l’ambiente “Run Time” LogicLab, mentre se si vuole utilizzarlo in ambiente Codesys, occorrerà seguire questa KB.
In entrambe i casi la licenza Run Time NON è inclusa nel costo del prodotto. In caso di utilizzo dell’ambiente LogicLab potrà essere acquistata direttamente da questo link, mentre, in caso di utilizzo dell’ambiente Codesys, la licenza dovrà essere acquistata nel marketplace Codesys.

Il modulo è dotato di web server integrato che rende disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché pagine web configurabili dall’utente.
La tecnologia “responsive” rende perfettamente navigabili le pagine anche dai dispositivi mobili.
In caso di utilizzo dell’ambiente Codesys, è supportato per tale scopo l’ambiente WebVisu.

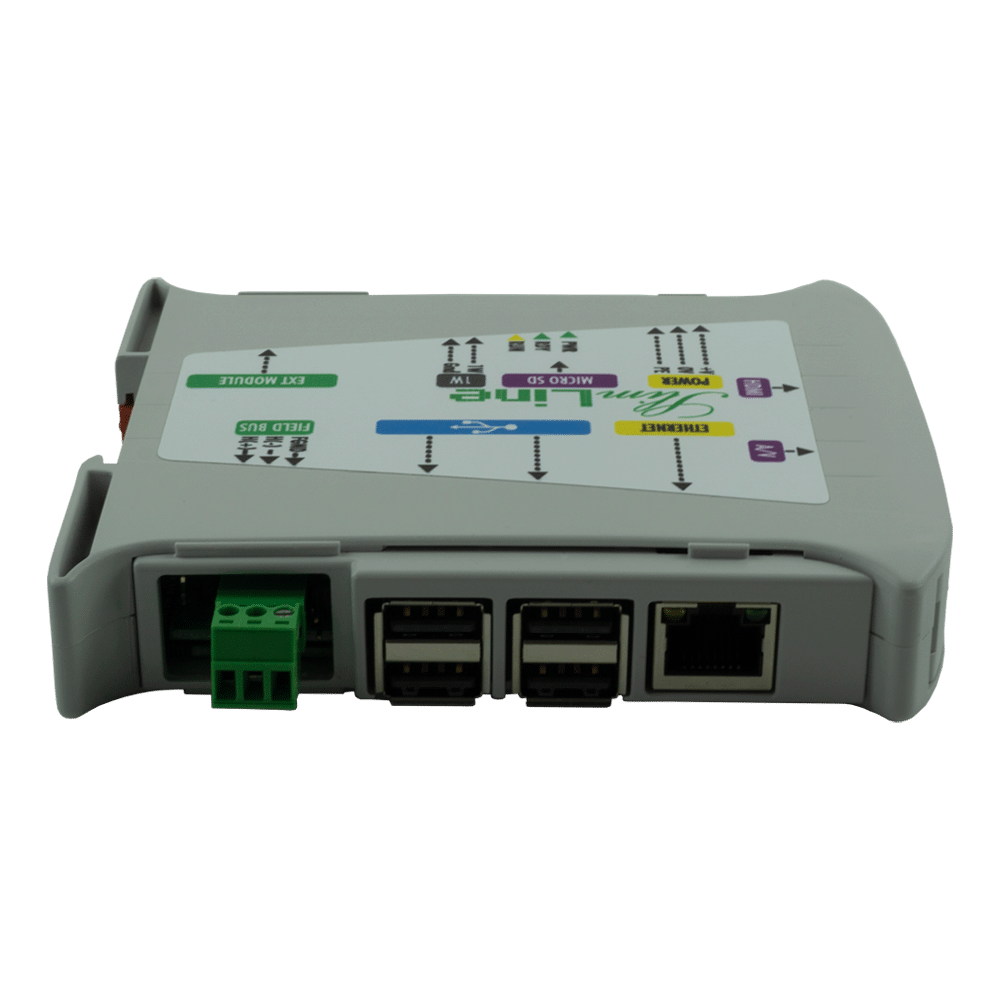

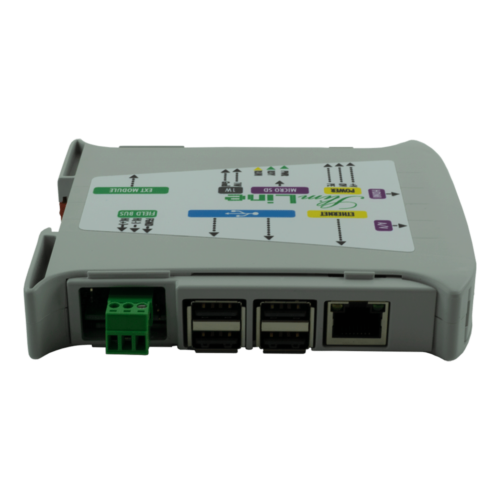

La CPU SlimLine Raspberry PI è dotata di:

  • 1 Porta Ethernet 10/100BaseT(x)
  • 1 Porta Full-size HDMI
  • 4 porte USB 2.0 (Host)
  • 1 slot micro-SD card
  • RTC Alta precisione DS3231
  • 1 porta stereo output e input video composito
  • Bus di campo: Nessuno, RS485 o CAN bus (a seconda della versione)
  • 1 porta 1-Wire®
  • 1 bus di espansione I2C™

Il modulo è disponibile in tre versioni:

  • Lite: Nessun bus di campo,
  • RS485 (1): 1 RS485 isolata.
  • CAN (1): 1 CAN isolato.

Grazie al supporto del protocollo Modbus RTU e ASCII possono essere connessi terminali operatore e/o software SCADA.
La versione RS485, dispone di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

Note:

(1) Sulle versioni RS485 e CAN lo slot mikroBUS™ è utilizzato dal modulo di gestione bus di campo.
Alcune schede mikroBUS potrebbero non essere supportate e/o comunque potrebbero essere necessarie modifiche al firmware.

Caratteristica MPS055A000MPS055A100MPS055A200
DescrizioneModulo CPU SlimLine Raspberry PI/B+Modulo CPU SlimLine Raspberry PI/B+Modulo CPU SlimLine Raspberry PI/B+
Alimentazione10-30Vdc 3W10-30Vdc 3W10-30Vdc 3W
Alimentazione espansioni2A@5Vdc2A@5Vdc2A@5Vdc
Bus espansioneI2C (Fast mode)I2C (Fast mode)I2C (Fast mode)
Moduli espansione888
ProcessoreBroadcom BCM2837, ARM Cortex-A53 64-bit SoC @ 1.2GHz (Utilizzato a 700MHz)Broadcom BCM2837, ARM Cortex-A53 64-bit SoC @ 1.2GHz (Utilizzato a 700MHz)Broadcom BCM2837, ARM Cortex-A53 64-bit SoC @ 1.2GHz (Utilizzato a 700MHz)
Memoria programmaFunzione linguaggio programmazioneFunzione linguaggio programmazioneFunzione linguaggio programmazione
Memoria datiFunzione linguaggio programmazioneFunzione linguaggio programmazioneFunzione linguaggio programmazione
Memoria tamponeFunzione linguaggio programmazioneFunzione linguaggio programmazioneFunzione linguaggio programmazione
Memoria di massaSu Micro-SDCardSu Micro-SDCardSu Micro- SDCard
Memoria rimovibileSlot micro-SD HCSlot micro-SD HCSlot micro-SD HC
WatchdogSiSiSi
File systemStandard RaspbianStandard RaspbianStandard Raspbian
Indicatori statoPWR, RUN, RDY, USB, Stato uscitePWR, RUN, RDY, USB, Stato uscitePWR, RUN, RDY, USB, Stato uscite
Real Time ClockSiSiSi
I/F RS232 PorteOpzioneOpzioneOpzione
I/F RS232 Baud ratesDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bps
I/F RS232 Bit dato7, 87, 87, 8
I/F RS232 Bit stop1, 21, 21, 2
I/F RS232 ParitàNone, Odd, EvenNone, Odd, EvenNone, Odd, Even
I/F RS422/485 PorteOpzione1Opzione
I/F RS422/485 Baud ratesDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bps
I/F RS422/485 Bit dato7, 87, 87, 8
I/F RS422/485 Bit stop1, 21, 21, 2
I/F RS422/485 ParitàE, O, NE, O, NE, O, N
I/F CAN1
I/F 1-Wire111
I/F USB444
I/F HDMISiSiSi
I/F Ethernet111
I/F WiFiSi, IEEE 802.11b/g/n/ac, 2.4/5GHz Si, IEEE 802.11b/g/n/ac, 2.4/5GHz Si, IEEE 802.11b/g/n/ac, 2.4/5GHz
I/F BluetoothSiSiSi
Uscita audioSiSiSi
ConfigurazionePagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utility
ProgrammazioneLogicLab, CODESYSLogicLab, CODESYSLogicLab, CODESYS
Licenza LogicLabOpzioneOpzioneOpzione
Licenza CODESYSOpzioneOpzioneOpzione
Linguaggi supportatiSecondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Backup/RestoreSiSiSi
Upgrade Firmware EthernetEthernet Ethernet
Protocolli supportatiModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTT

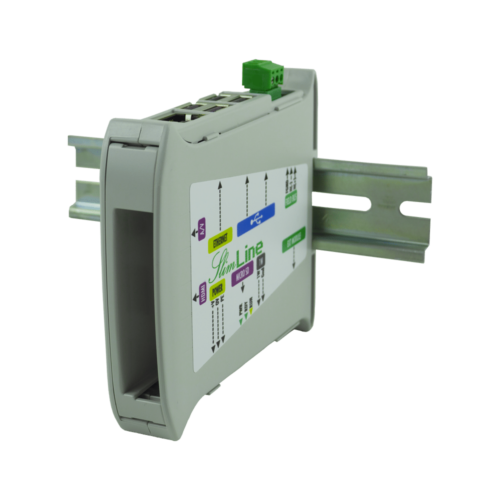

MontaggioBarra DINBarra DINBarra DIN
ContenitorePlasticoPlasticoPlastico
Temperatura stoccaggioDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°C
Temperatura operativaDa 0 a +50°CDa 0 a +50°CDa 0 a +50°C
Umidità relativaMax. 90%Max. 90%Max. 90%
Dimensioni22.5x101x120mm22.5x101x120mm22.5x101x120mm
Peso160g160g160g
ApprovazioniCE, RoHSCE, RoHSCE, RoHS
Garanzia3 anni3 anni3 anni
