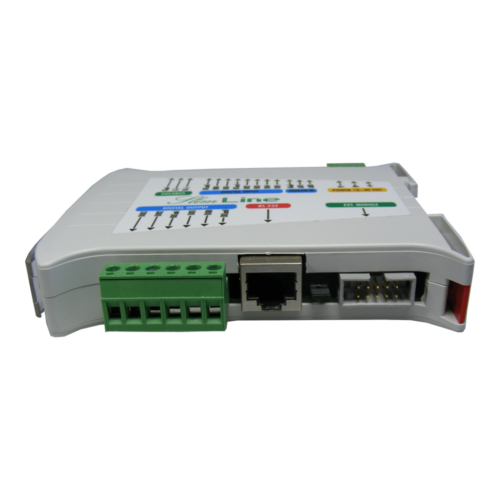

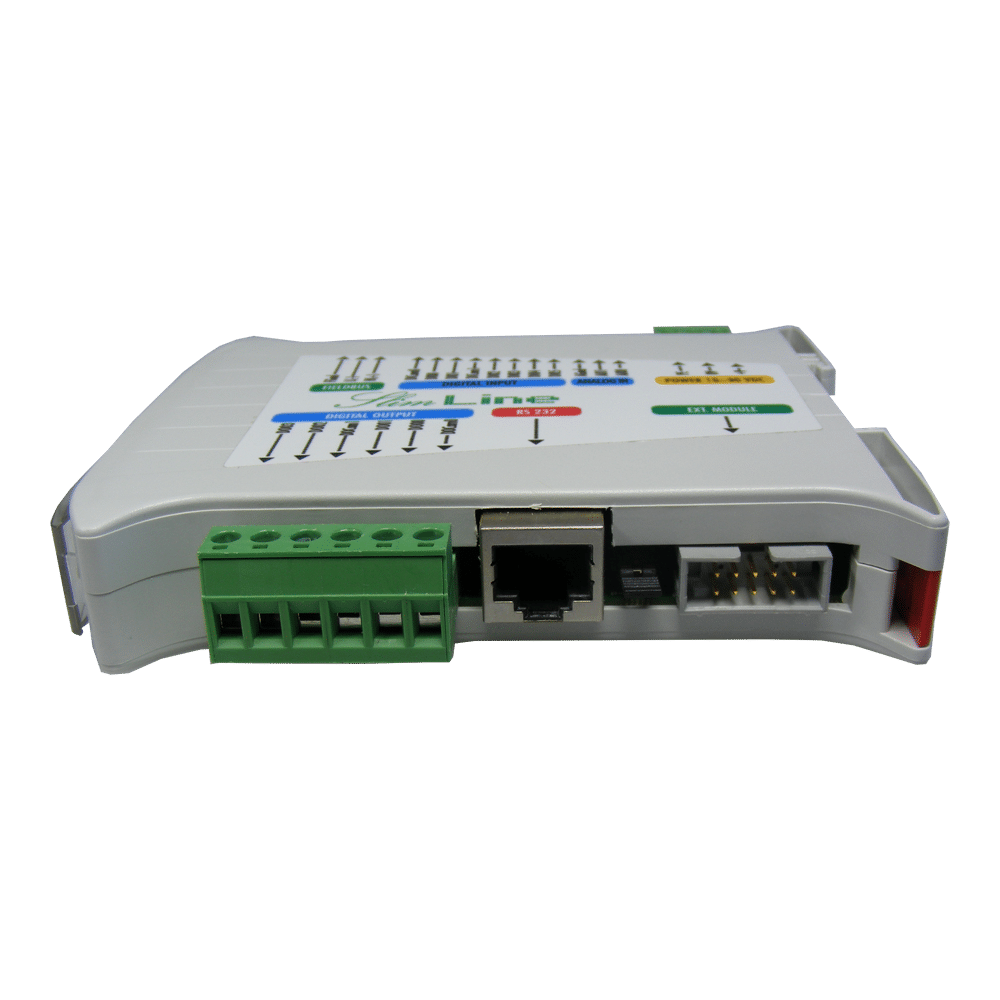

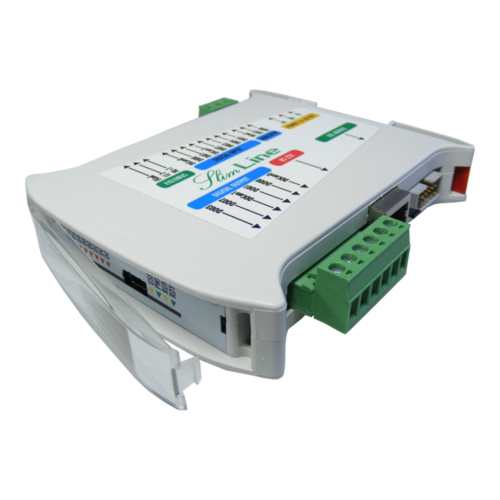

Il modulo CPU Compact LogicLab rappresenta l’entry-level della famiglia di controllori programmabili (PLC) SlimLine.
Il dispositivo è dotato di 6 ingressi digitali, 4 uscite digitali (Relè o statiche) e 2 ingressi analogici (ove previsti) e consente, nelle versioni espandibili, la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).

Icona - 5 years warranty
Icona - Made in Italy
Svuota

Descrizione

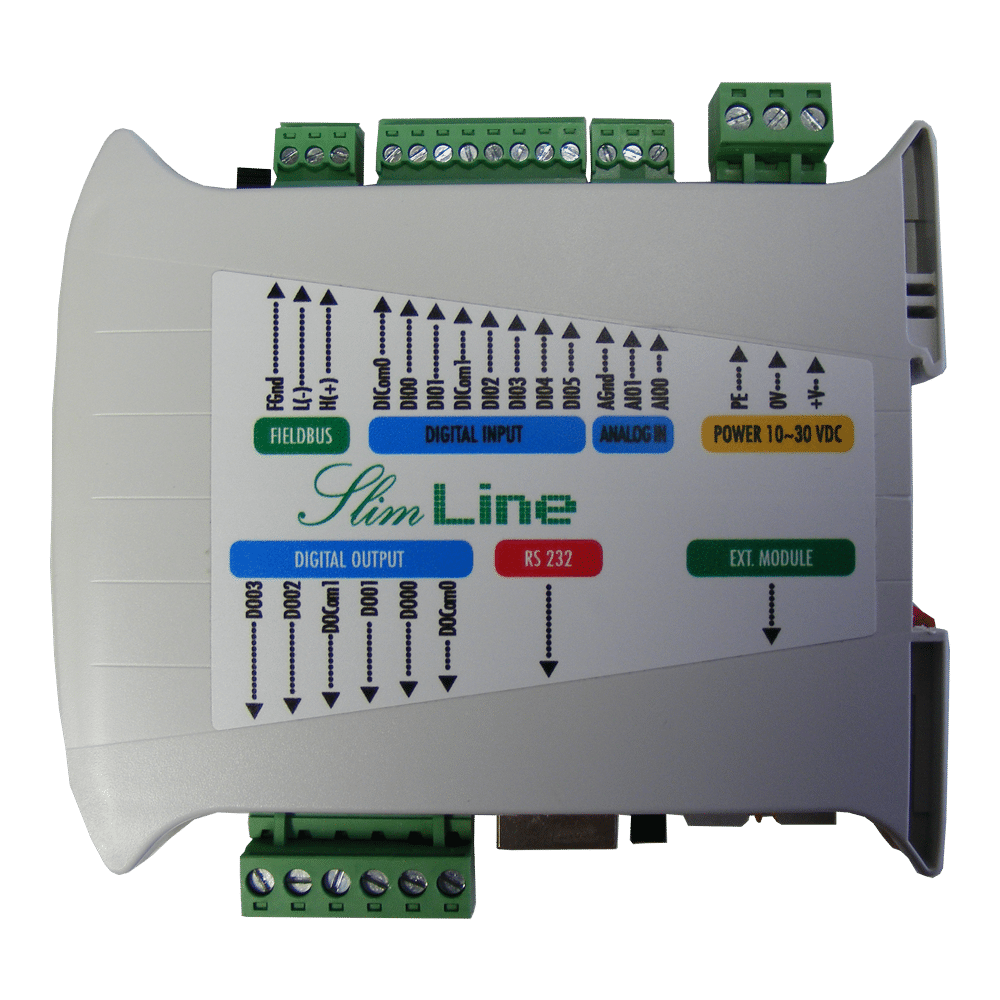

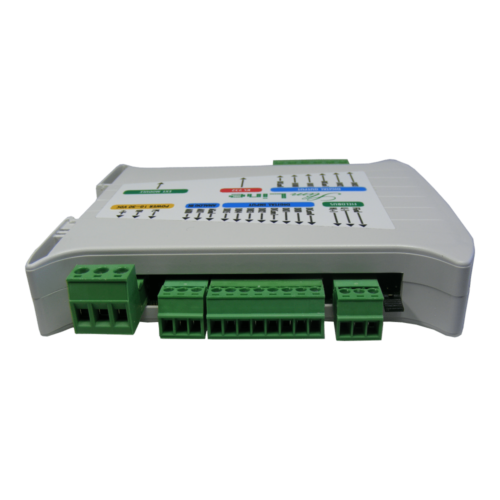

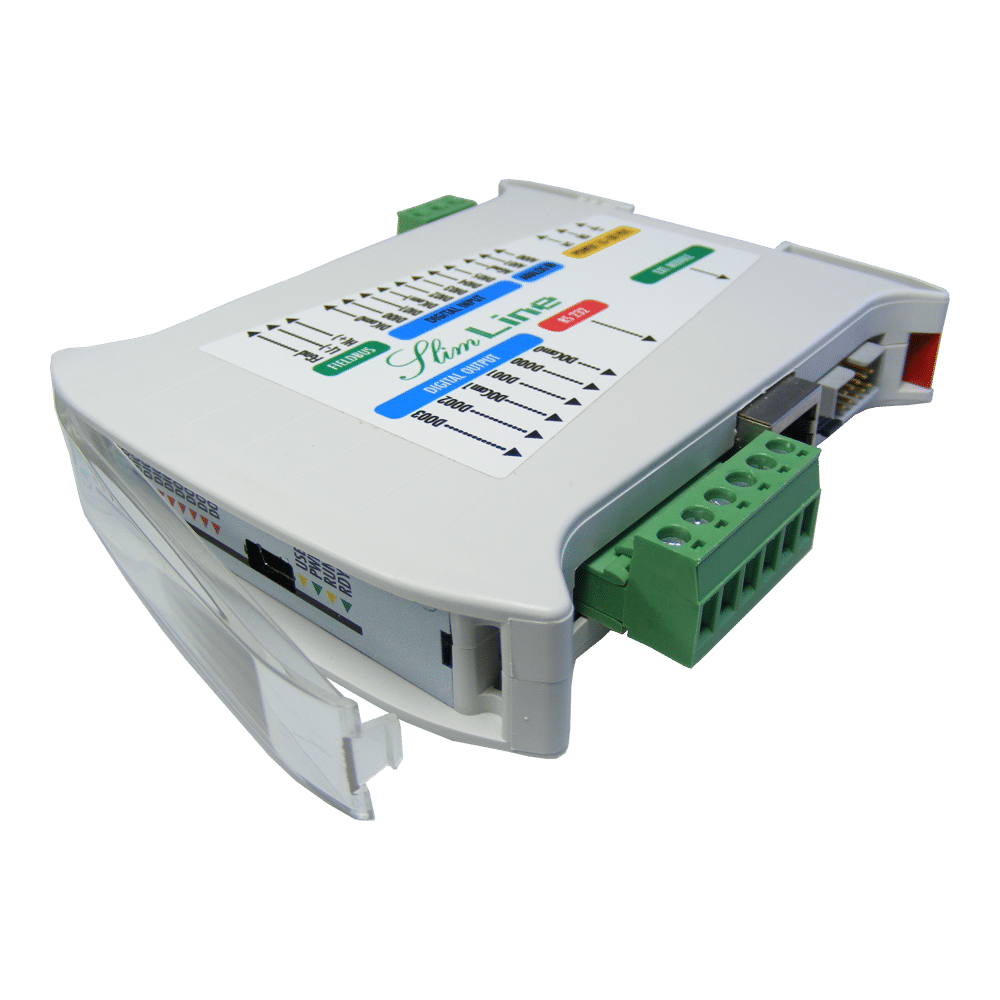

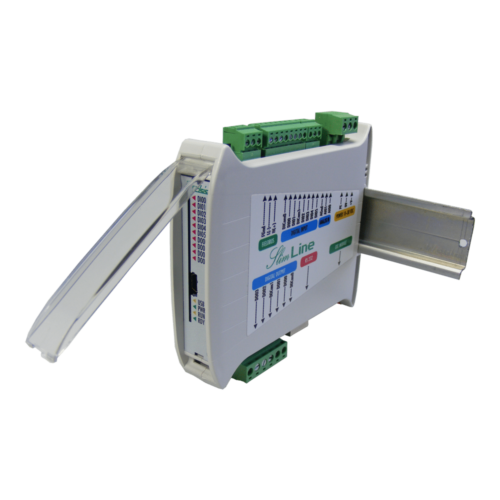

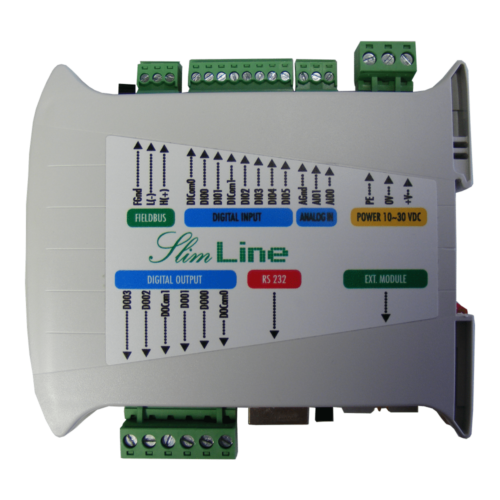

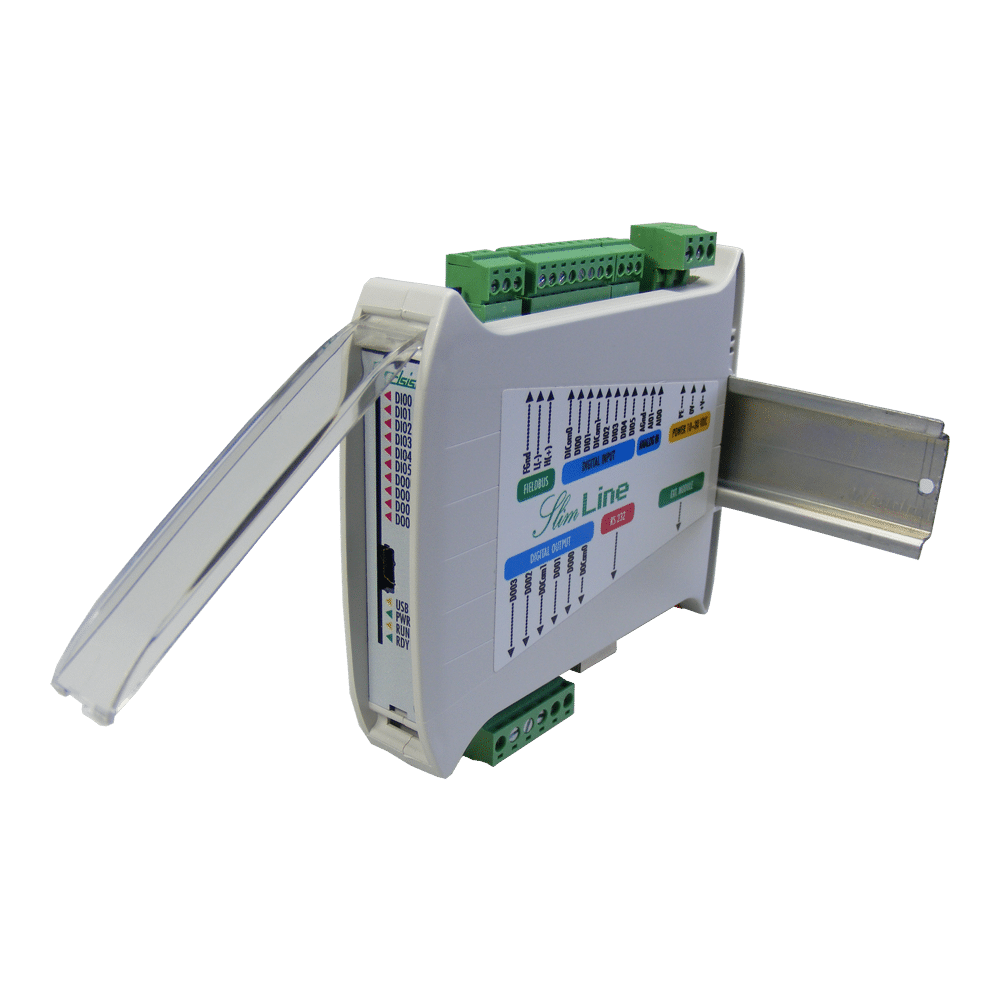

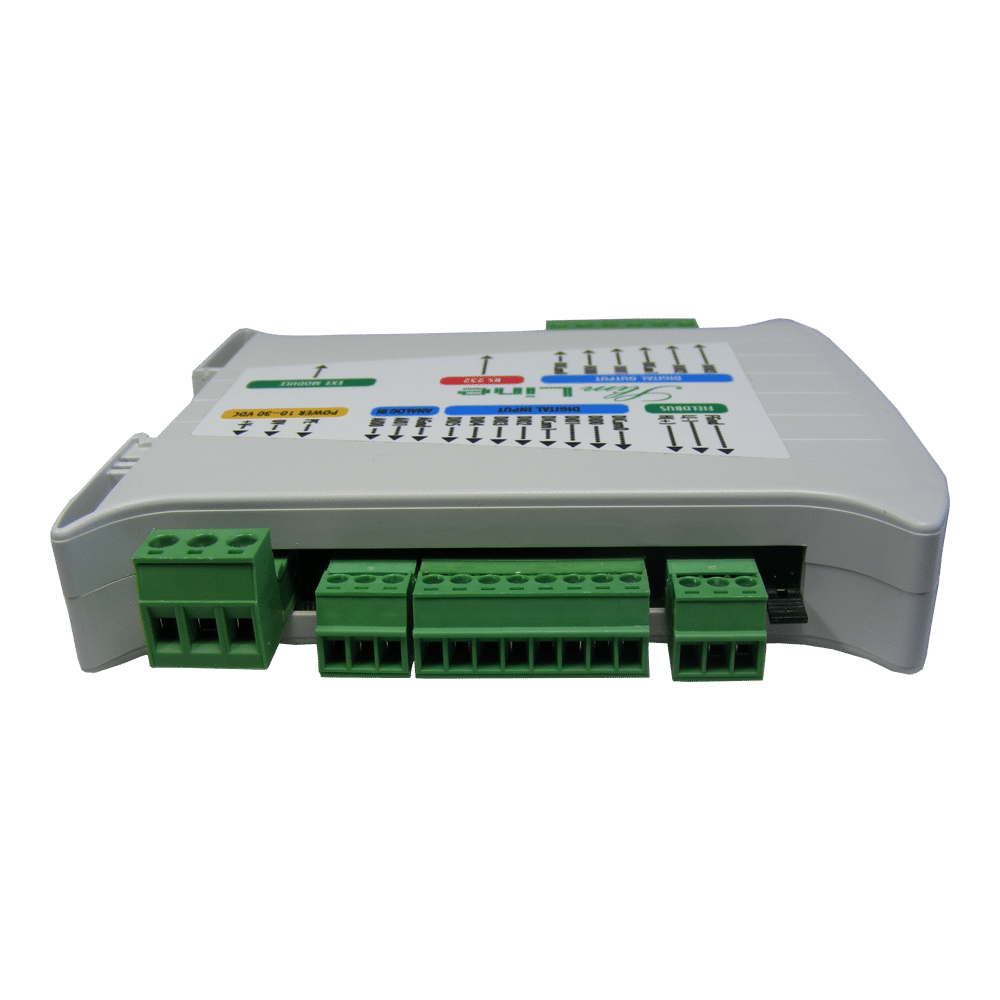

Il modulo CPU LogicLab Compact rappresenta l’entry-level della famiglia di controllori programmabili (PLC) SlimLine.
Il dispositivo è dotato di 6 ingressi digitali, 4 uscite digitali (Relè o statiche) e 2 ingressi analogici (ove previsti) e consente, nelle versioni espandibili, la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).

Programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito. Disponibile un ampio set di funzioni e blocchi funzione, manualemanuale online (beta).

Come le altre CPU della famiglia esso incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 4 moduli di espansione (da verificare in funzione del modulo collegato).

Il dispositivo è dotato di web server integrato capace di rendere disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché di pagine web configurabili integralmente dall’utente (accessibili attraverso USB).

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc.

Questa CPU è dotata di:

  • 1 Porta COM RS232
  • 1 Porta MiniUSB device
  • Bus di campo RS485 o CAN bus (Versioni Full)
  • 6 Input digitali isolati (1 counter 10 kHz)
  • 2 Input analogici 0-10Vdc (ove previsto)
  • 4 Output digitali isolati (Relè o statiche)
  • 1 bus di espansione I2C™ (Fast mode) (Versioni espandibili)

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Il modulo è disponibile in otto diverse versioni:

  • Lite Relè: 1 RS232C, 1 USB, 6 In digitali, 4 Out Relè,
  • Base Relè/Statico/SSR: 1 RS232C, 1 USB, 6 In digitali, 2 In Analogici, 4 Out Relè/Stat./SSR, Bus I2C,
  • Full RS485 Relè/Statico/SSR: 1 RS232C, 1 USB, 6 In digitali, 2 In Analogici, 4 Out Relè/Stat./SSR, Bus I2C, 1 RS485 isolata.
  • Full CAN Relè: 1 RS232C, 1 USB, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C, 1 CAN isolato.

Le versioni RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

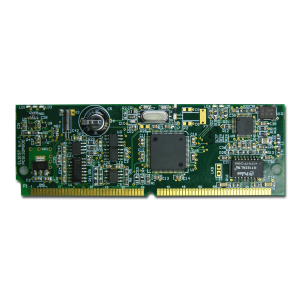

Il dispositivo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.

Grazie al supporto del protocollo Modbus RTU e ASCII possono essere connessi terminali operatore e/o software SCADA.

Versione Lite Versione Base Versione Full RS485 Versione Full CAN
Relé Relé Statico SSR ZC Relé Statico SSR ZC Relé
Alimentazione 10-30Vdc 1.53W (1) 10-30Vdc 1.7W (1)
Alimentazione fornita al bus espansione nessuna 5Vdc 0.65A max. 5Vdc 0.6A max.
Processore NXP LPC2387 72MHz (ARM7TDMI) 512kB FlashEPROM, 96kB SRAM
Memoria programma 48kB Programma utente (Disponibile opzione 96kB)
Durata minima ritenzione dati 10 anni
Memoria dati 12kB disponibili per dati utente
Memoria di massa FlashEPROM 1MB (260kB Dati utente)
Durata minima ritenzione dati 10 anni. Min. 100.000 cicli di programmazione/cancellazione per pagina.
Memoria dati tampone FRAM 16kB (3kB Dati utente) Durata minima ritenzione dati 10 anni
File system Proprietario
FTP server
Funzione Backup/Restore No
Real Time Clock nessuno Sì, con funzione ora legale automatica
Funzionamento a sistema spento con SuperCAP (minimo 1 mese)
Tempi esecuzione Istruzioni Logiche: 134uS/k (Tip.)
Istruzioni Matematiche (Int.): 406uS/k (Tip.)
Istruzioni Matematiche (Float.): 1,37mS/k (Tip.)
Utilizzo memoria programma Istruzioni Logiche: 12kB/k (Tip.)
Istruzioni Matematiche (Int.): 18kB/k (Tip.)
Istruzioni Matematiche (Float.): 39kB/k (Tip.)
I/F USB Sì, su conn. mini-USB B (modo device)
Ingressi digitali 6 Optoisolati PNP/NPN: 4 x 10-30Vdc, [email protected], 2 x 5-30Vdc, [email protected] (di cui 1 utilizzabile come counter Fmax 10kHz)
Counters 1 connesso a DI00 (FMax 10kHz)
Ingressi Analogici Nessuno 2 * 0-10Vdc 10bit, Tempo conversione: 5uS
Uscite digitali 4 Relè [email protected] [email protected] max. (4) 4 Statiche
[email protected] max. AC/DC (4)(5),
Vmin.: 0V
Resistenza stato ON: 2.5Ohm max.
TOn: 4mS max., TOff: 1mS max. (2)
4 SSR Zero-Cross
2Arms 20-240Vrms (-20 to 25°C), 1Arms (70°C) (4),
I2T fusibile: 8A2s
Zero-Cross Turn-On Voltage: 20V
min Latching Current: 100mA
4 Relè [email protected] [email protected] max. (4) 4 Statiche
[email protected] max. AC/DC (4)(5),
Vmin.: 0V
Resistenza stato ON: 2.5Ohm max.
TOn: 4mS max., TOff: 1mS max. (2)
4 SSR Zero-Cross
2Arms 20-240Vrms (-20 to 25°C), 1Arms (70°C) (4),
I2T fusibile: 8A2s
Zero-Cross Turn-On Voltage: 20V
min Latching Current: 100mA
4 Relè [email protected] [email protected] max. (4)
PWM Non utilizzabile 1 connesso su DO00 (FMax 1kHz) Non utilizzabile 1 connesso su DO00 (FMax 1kHz) Non utilizzabile
I/F Ethernet Non prevista
Bus di campo nessuno nessuno RS485 Fail Safe isolata ad alta impedenza (3) CAN Bus isolato Compatibile 2.0B, ISO 11898-1
Bus espansione nessuno I2C™ (Fast mode)
Nr. max. moduli espansione nessuno 4
I/F RS232 Nr porte 1 * DTE su connettore RJ45
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Bit di dato 7 o 8
Bit di stop 1 o 2
Parità Pari, Dispari, Nessuna
Protocolli supportati Modbus RTU/ASCII Modbus RTU/ASCII
DMX (Opzione)
DLMS (IEC62056-21)(Opzione)
Modbus RTU/ASCII
DMX (Opzione)
DLMS (IEC62056-21)(Opzione)
Modbus RTU/ASCII
DMX (Opzione)
DLMS (IEC62056-21)(Opzione)
Indicatori stato Power, RUN, READY, USB activity, Stato I/O
Pagine web configurabili dall’utente Sì, accessibili attraverso porta USB
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura di stoccaggio: da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni CE, RoHS
Tool di programmazione LogicLab (PCK033H000 o superiore)(Gratuito)
Licenza Run-time Inclusa
Linguaggi supportati Tutti quelli previsti dalla normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Note:
(1) Caso peggiore
(2) @10Vdc Rload=20Ohm
(3) Protocolli supportati: Modbus RTU, Modbus ASCII, DMX
(4) 1 comune ogni 2 uscite
(5) di cui 1 utilizzabile come PWM



Descrizione Listino (Sconto) Netto
SlimLine Modulo CPU Compact LLab Relè (vers. Lite) (NON espandibile) 125,00 (-20%) 100,00 Netto IVA esclusa

6 in stock, 6 disponibili

SlimLine Modulo CPU Compact LLab Relé (vers. Base) 144,00 (-20%) 115,20 Netto IVA esclusa

7 in stock, 7 disponibili, 15 in arrivo

SlimLine Modulo CPU Compact LLab Relé (Full RS485) 164,00 (-20%) 131,20 Netto IVA esclusa

0 in stock, 15 in arrivo

SlimLine Modulo CPU Compact LLab Relé (Full CAN) 164,00 (-20%) 131,20 Netto IVA esclusa

6 in stock, 0 disponibili, 7 in arrivo

SlimLine Modulo CPU Compact LLab Statico (vers. Base) 144,00 (-20%) 115,20 Netto IVA esclusa

3 in stock, 3 disponibili, 15 in arrivo

SlimLine Modulo CPU Compact LLab Statico (Full RS485) 164,00 (-20%) 131,20 Netto IVA esclusa

11 in stock, 11 disponibili

SlimLine Modulo CPU Compact LLab SSR (vers. Base) 144,00 (-20%) 115,20 Netto IVA esclusa

12 in stock, 12 disponibili

SlimLine Modulo CPU Compact LLab SSR (Full RS485) 164,00 (-20%) 131,20 Netto IVA esclusa

14 in stock, 14 disponibili

Descrizione Listino (Sconto) Netto
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40 Netto IVA esclusa

309 in stock, 0 disponibili, 200 in arrivo

Cavo estensione I2C SlimLine passante (5cm) 9,90 (-20%) 7,92 Netto IVA esclusa

96 in stock, 1 disponibili, 200 in arrivo

Adattatore 1-Wire a RS232 DS9097U 50,00 (-20%) 40,00 Netto IVA esclusa

6 in stock, 6 disponibili

SlimLine Modulo I/O Mixed Signal Relé RS232 162,00 (-20%) 129,60 Netto IVA esclusa

52 in stock, 0 disponibili, 130 in arrivo

SlimLine Modulo esp. I/O uscite statiche 16In 8Out 113,00 (-20%) 90,40 Netto IVA esclusa

14 in stock, 13 disponibili

SlimLine Modulo espans. I/O uscite relè 16In 8Out 119,00 (-20%) 95,20 Netto IVA esclusa

3 in stock, 0 disponibili, 253 in arrivo

MDR-20-24 24Vdc 24W Power Supply 14,00 (-20%) 11,20 Netto IVA esclusa

40 in stock, 40 disponibili, 20 in arrivo

Descrizione Listino (Sconto) Netto
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

4 in stock, 4 disponibili, 20 in arrivo

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

15 in stock, 15 disponibili

Cavo USB A to mini B 2,50 (-20%) 2,00 Netto IVA esclusa

4 in stock, 4 disponibili

Simulatore I/O 200,00 (-20%) 160,00 Netto IVA esclusa

0 in stock

Descrizione Listino (Sconto) Netto
Supporto tecnico telefonico/on-line Pacchetto Lite (1 ora) 55,00 Netto IVA esclusa

Descrizione Listino (Sconto) Netto
Attivazione DID estensione codice programma CPU (Costo attivazione opzione su specifico dispositivo) 60,00 (-20%) 48,00 Netto IVA esclusa
Implementazione codice MIDxxxyzzz 100,00 Netto IVA esclusa

Disponibile su ordinazione

Descrizione Listino (Sconto) Netto
Morsetto estraibile 5.08mm (3 poli) 0,48 Netto IVA esclusa

720 in stock, 720 disponibili, 400 in arrivo

Morsetto estraibile 5.08mm (6 poli) 1,08 Netto IVA esclusa

554 in stock, 554 disponibili

Morsetto estraibile 3.5mm (3 poli) 0,44 Netto IVA esclusa

420 in stock, 1 in arrivo

Morsetto estraibile 3.5mm (8 poli) 1,20 Netto IVA esclusa

210 in stock
