Il modulo CPU Cortex M7 SlimLine è stato aggiornato.
Ora permette il montaggio delle Click board mikroBUS conferendo ancora maggior flessibilità al prodotto.
Il dispositivo è dotato di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma e di velocità di esecuzione.

Icona - 5 years warranty
Icona - Made in Italy
Icona - Industry 4.0 Ready
Svuota

Descrizione

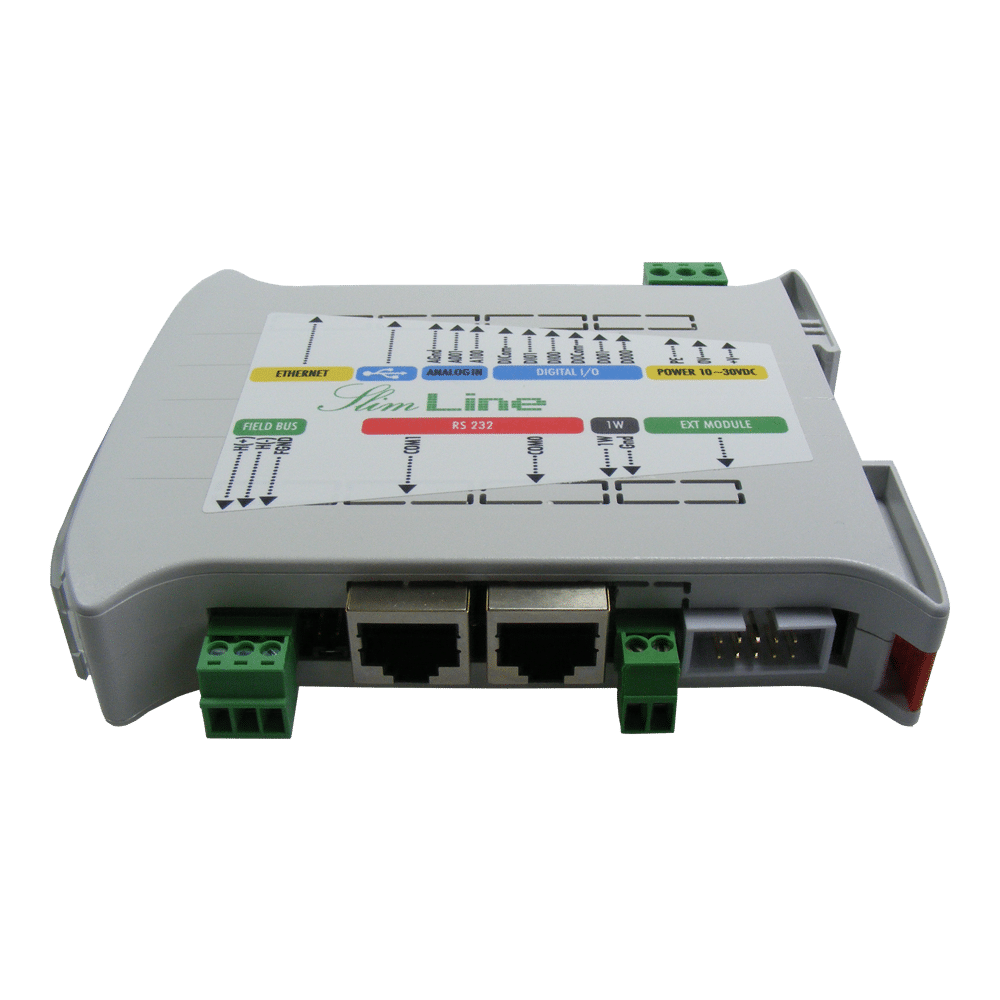

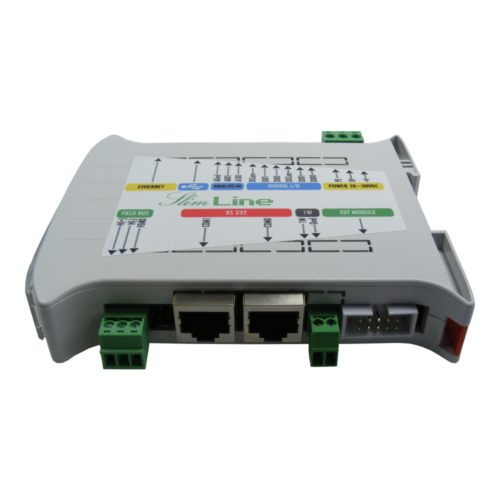

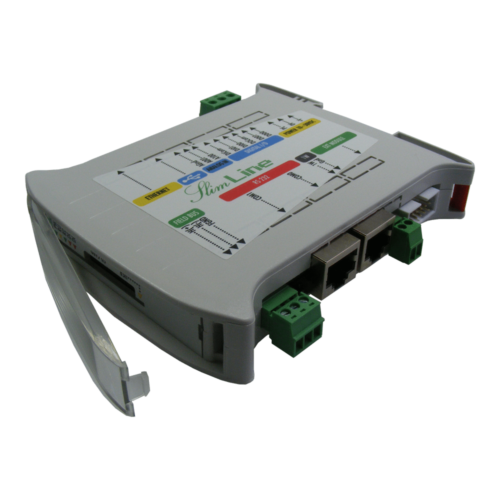

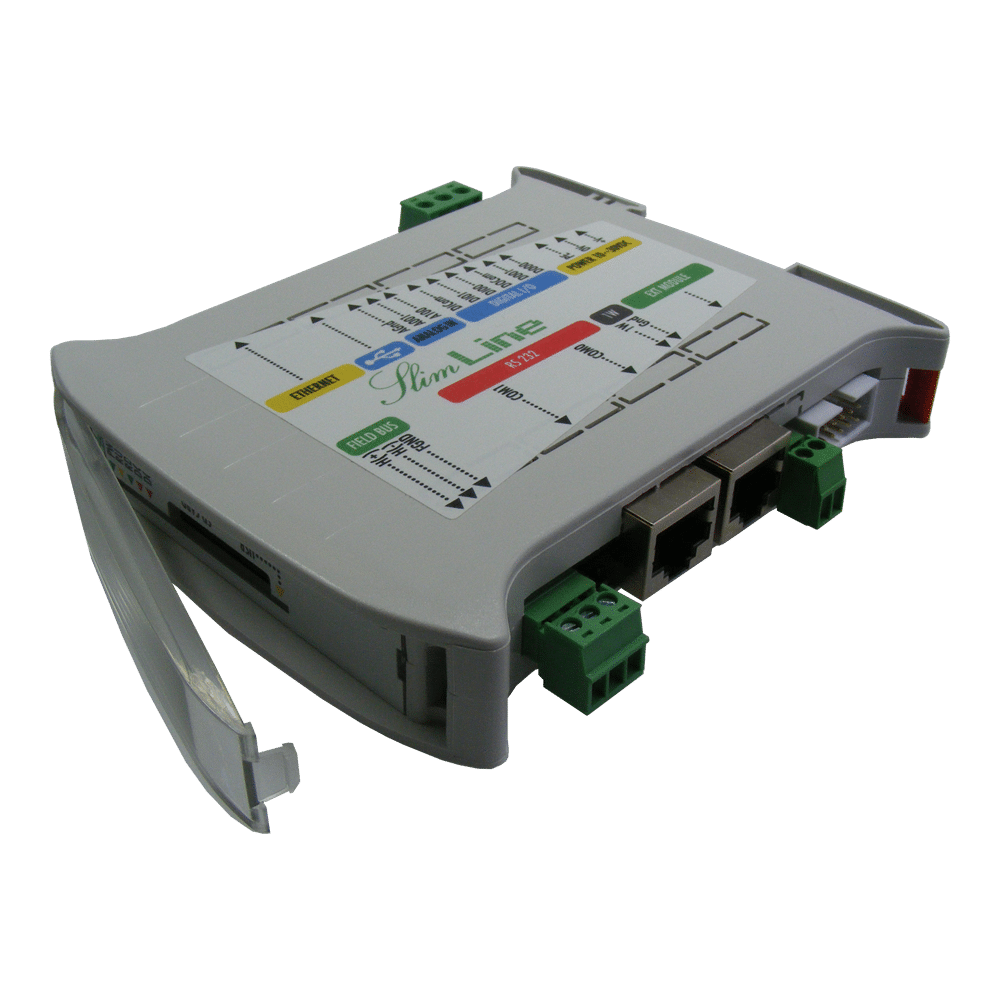

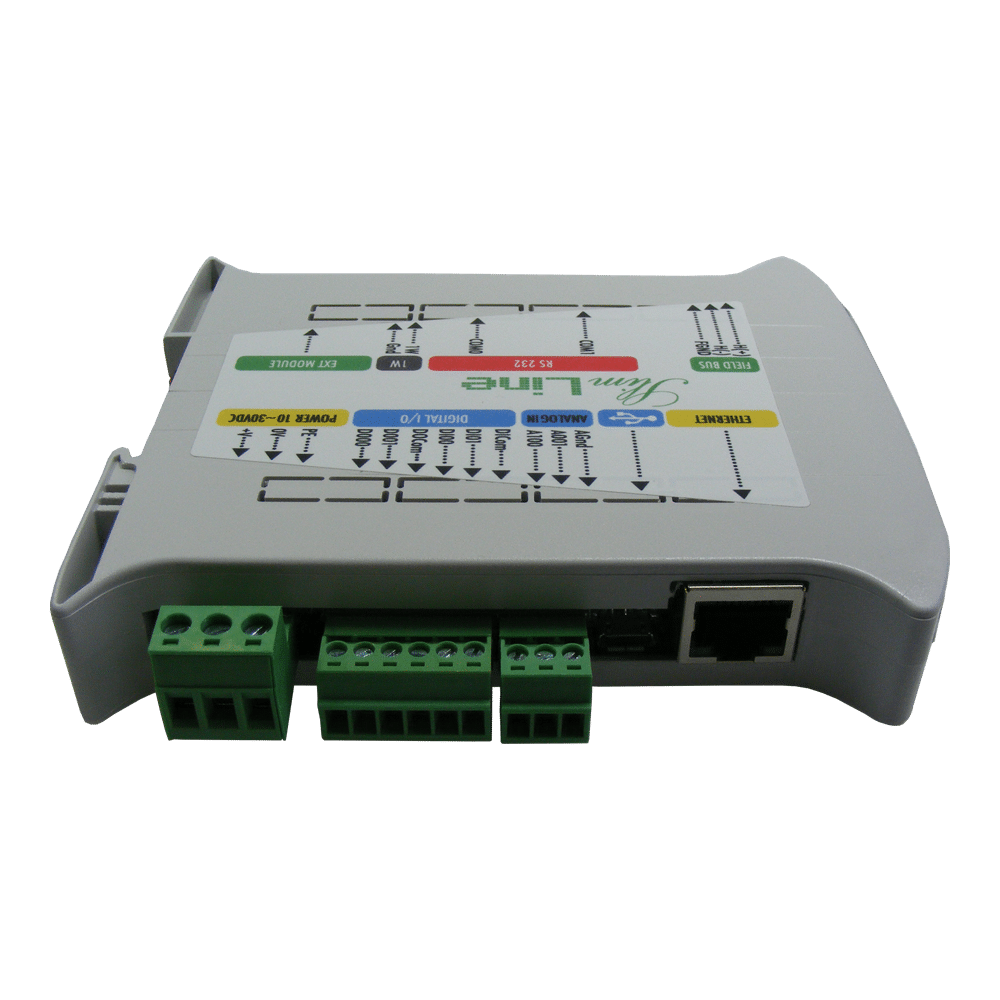

Il modulo CPU Cortex M7 SlimLine è una unità centrale di processo della famiglia di controllori programmabili (PLC) SlimLine. E’ dotato di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma utente e di velocità di esecuzione dei programmi.

Il modulo è ora disponibile in versione B la quale si differenzia dalla precedente per la possibilità di montaggio delle schede mikroBUS(1) di MikroElektronika d.o.o. e per disporre del modulo RTC ad alta precisione di serie sulle versioni “Extended”.

Estremamente compatto

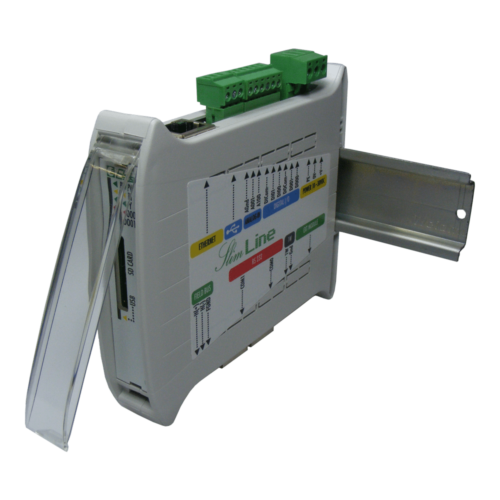

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc.
Il modulo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).
Come le altre CPU della famiglia esso incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 16 moduli di espansione PLC.
Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.

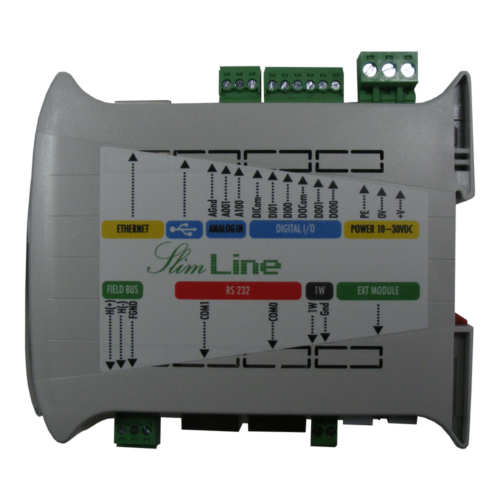

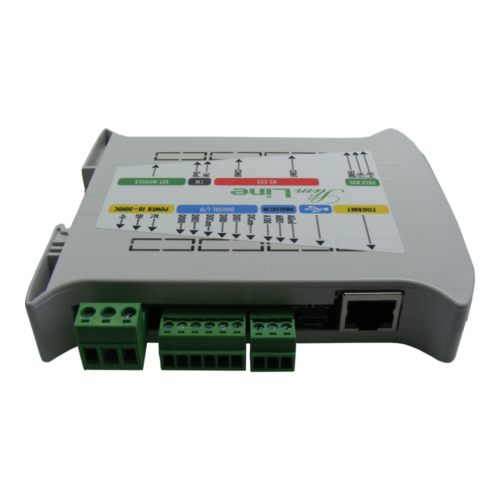

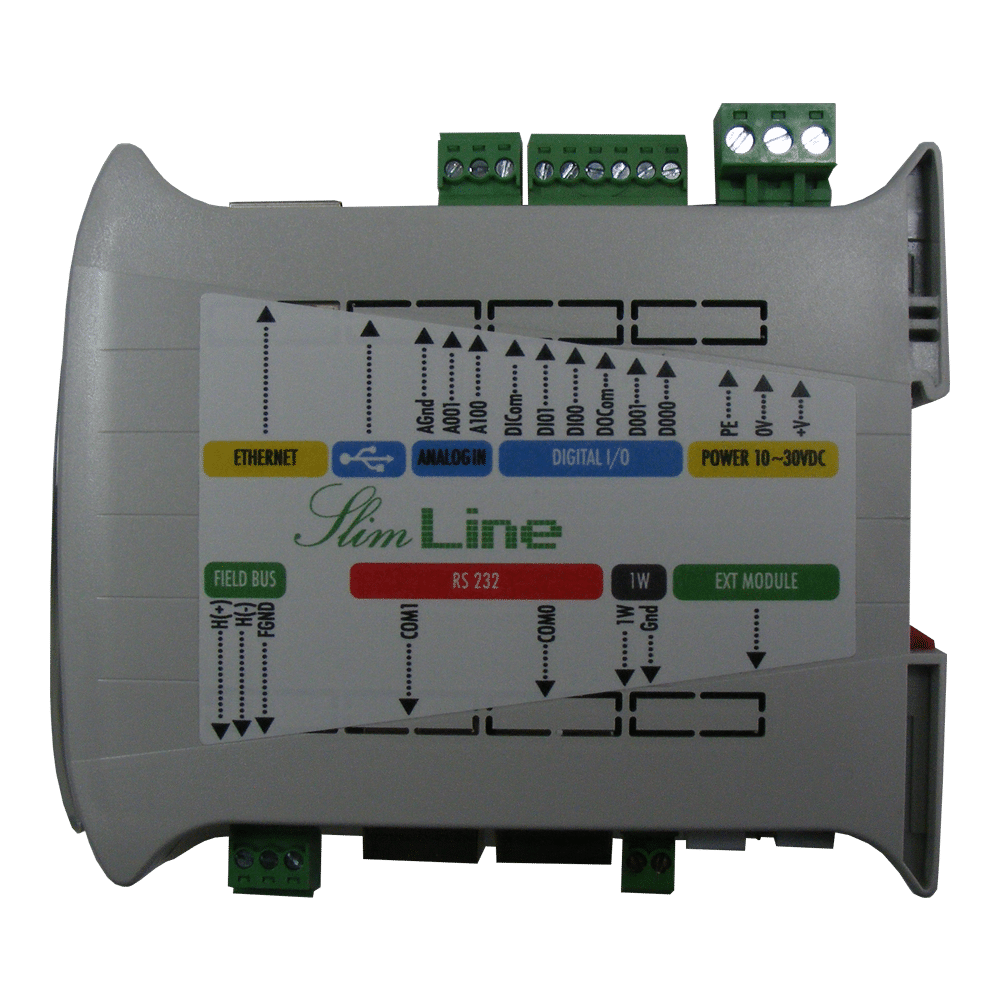

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Programmabilità conforme IEC61131-3

Il dispositivo è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito. Disponibile un ampio set di funzioni e blocchi funzione (vai all’elenco).

Web server integrato

Il modulo PLC compatto è dotato di web server integrato che rende disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché pagine web configurabili integralmente dall’utente. La tecnologia “responsive” rende perfettamente navigabili le pagine anche dai dispositivi mobili.

Tecnologia FRAM

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Questa CPU è dotata di:

  • 1 Porta Ethernet 10/100BaseT(x)
  • 2 Porte COM RS232
  • 1 porta MicroUSB Host/Device (versioni extended)
  • RTC Alta precisione DS3231 (versioni extended)
  • Bus di campo RS485 o CAN bus (a seconda della versione)
  • 2 Input digitali isolati (di cui 1 utilizzabile anche come counter)
  • 2 Output digitali isolati (utilizzabili anche come PWM)
  • 2 Input analogici 12bit (versioni extended)
  • 1 porta 1-wire (versioni extended)
  • 1 slot micro-SD card
  • 1 bus di espansione I2C™ (Fast mode)

Il modulo CPU è disponibile in diverse versioni:

  • Lite: 2 RS232C, 1 Ethernet, 4 I/O digitali,
  • RS485: 2 RS232C, 4 I/O digitali, 1 Ethernet, 1 RS485 isolata.
  • CAN: 2 RS232C, 4 I/O digitali, 1 Ethernet, 1 CAN isolato.
  • Extended RS485: 2 RS232C, 1 USB, 4 I/O digitali, 2 Analog In, 1 1-Wire, 1 Ethernet, 1 RS485 isolata.
  • Extended CAN: 2 RS232C, 1 USB,4 I/O digitali, 2 Analog In, 1 1-Wire, 1 Ethernet, 1 CAN isolato.

Grazie al supporto del protocollo Modbus RTU, ASCII e TCP, possono essere connessi terminali operatore e/o software SCADA.
Le versioni RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link). E’ disponibile anche una versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo e/o prive del marchio Elsist.

Note:

(1) Sulle versioni RS485 e CAN lo slot mikroBUS™ è utilizzato dal modulo di gestione bus di campo.

Versione Lite Versione RS485 Versione Extended RS485 Versione CAN Versione Extended CAN
Alimentazione 10-30Vdc 1.4W (1) 10-30Vdc 1.7W (1)
Alimentazione fornita al bus espansione 5Vdc 2.6A max.
Processore Cortex M7 300MHz, 2MB FlashEPROM, 384kB SRAM
Memoria programma 131 kB programma utente (2) (Disponibile opzione 262kB) Durata minima ritenzione dati 10 anni 262 kB programma utente (2) Durata minima ritenzione dati 10 anni 131 kB programma utente (2) (Disponibile opzione 262kB) Durata minima ritenzione dati 10 anni 262 kB programma utente (2) Durata minima ritenzione dati 10 anni
Memoria di massa 398 kB dati utente (2) su FlashEPROM di capacità 4 MB (La parte disponibile all’utente è variabile) Durata minima ritenzione dati 10 anni. Min. 100.000 cicli di programmazione/cancellazione per pagina.
Memoria dati tampone 6 kB dati utente (2) su FRAM di capacità 32 kB Durata minima ritenzione dati 10 anni
Memoria dati  12 kB RAM disponibili per dati utente (2) (Disponibile opzione 20kB)  20 kB RAM disponibili per dati utente (2)  12 kB RAM disponibili per dati utente (2) (Disponibile opzione 20kB)  20 kB RAM disponibili per dati utente (2)
File system FAT32 proprietario
FTP server
Real Time Clock Sì, Funzionamento a sistema spento opzionale (vedi cod. PCK046*000). SNTP (Simple Network Time Protocol) supportato Sì, funzionamento a sistema spento con batteria al litio (5 anni min.) SNTP (Simple Network Time Protocol) supportato  Sì, Funzionamento a sistema spento opzionale (vedi cod. PCK046*000). SNTP (Simple Network Time Protocol) supportato Sì, funzionamento a sistema spento con batteria al litio (5 anni min.) SNTP (Simple Network Time Protocol) supportato
Tempi esecuzione Istruzioni Logiche: 116uS/k (Tip.)
Istruzioni Matematiche (Int.): 155uS/k (Tip.)
Istruzioni Matematiche (Float.): 399uS/k (Tip.)
Utilizzo memoria programma Istruzioni Logiche: 8kB/k (Tip.)
Istruzioni Matematiche (Int.): 13kB/k (Tip.)
Istruzioni Matematiche (Float.): 29kB/k (Tip.)
I/F USB Nessuna Sì, su conn. micro-USB AB (modo host+device) (8) Nessuna Sì, su conn. micro-USB AB (modo host+device) (8)
Ingressi digitali 2 Optoisolati PNP/NPN 5-30Vdc, [email protected]
Counters 1 connesso a DI00 (FMax 10kHz)
Ingressi Analogici Nessuno 2 * 0-10Vdc (oppure 1 in differenziale) Risoluzione: 12Bit Nessuno 2 * 0-10Vdc (oppure 1 in differenziale) Risoluzione: 12Bit
Tempo di conversione N/A 1.1 mS (1 canale) 2.2 mS (2 canali) N/A 1.1 mS (1 canale) 2.2 mS (2 canali)
Uscite digitali 2 Statiche photoMOS [email protected] max. AC/DC (4)(5), Vmin.: 0V Resistenza stato ON: 1Ohm max. TOn 0,75mS max, TOff 0,2mS max (3)
PWM 2 connessi su DO00/01
FMin 5Hz, FMax 1kHz, Duty Cicle: 0,01-99,99%@300Hz
I/F 1-Wire Nessuna 1 Nessuna 1
I/F Ethernet RJ45 10/100base-T(x) Auto-MDIX
Bus di campo Nessuno RS485 Fail Safe isolata ad alta impedenza CAN Bus isolato Compatibile 2.0B, ISO 11898-1
Bus espansione I2C  (Fast mode)
Moduli espansione 16 max. (da verificare in funzione del modulo collegato)
I/F RS232 Nr porte 2 * DTE su connettore RJ45
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Bit di dato 7 o 8
Bit di stop 1 o 2
Parità Pari, Dispari, Nessuna
Protocolli supportati Modbus over IP TCP/IP, UDP (Client/Server supportato) HTTP, SNMP, REST, MQTT Client Modbus over IP Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) TCP/IP, UDP (Client/Server supportato) HTTP, SNMP, REST, MQTT Client Modbus over IP Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) TCP/IP, UDP (Client/Server supportato) HTTP, SNMP, REST, MQTT Client
Indicatori stato Power, RUN, READY, USB activity, Stato Output
Memoria di massa (rimovibile) Slot micro-SD HC fino a 32GB (card non fornita)
Pagine web configurabili dall’utente Sì (design responsive)
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura di stoccaggio: da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni CE, RoHS
Tool di programmazione LogicLab (PCK033I000 o superiore)(Gratuito)
Licenza Run-time Inclusa
Linguaggi supportati Tutti quelli previsti dalla normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Upgrade Firmware RS232, Ethernet USB, RS232, Ethernet RS232, Ethernet USB, RS232, Ethernet
Programmazione remota Sì, attraverso connessione TCP/IP
Note:
(1) Caso peggiore
(2) Dipende dalla versione del firmware
(3) @10Vdc Rload=20Ohm
(4) 1 comune ogni 2 uscite
(5) di cui 1 utilizzabile come PWM
(8) Attualmente non gestito dal Firmware
