CPU Cortex M7 LogicLab OEM

132,00196,00 Netto IVA esclusa

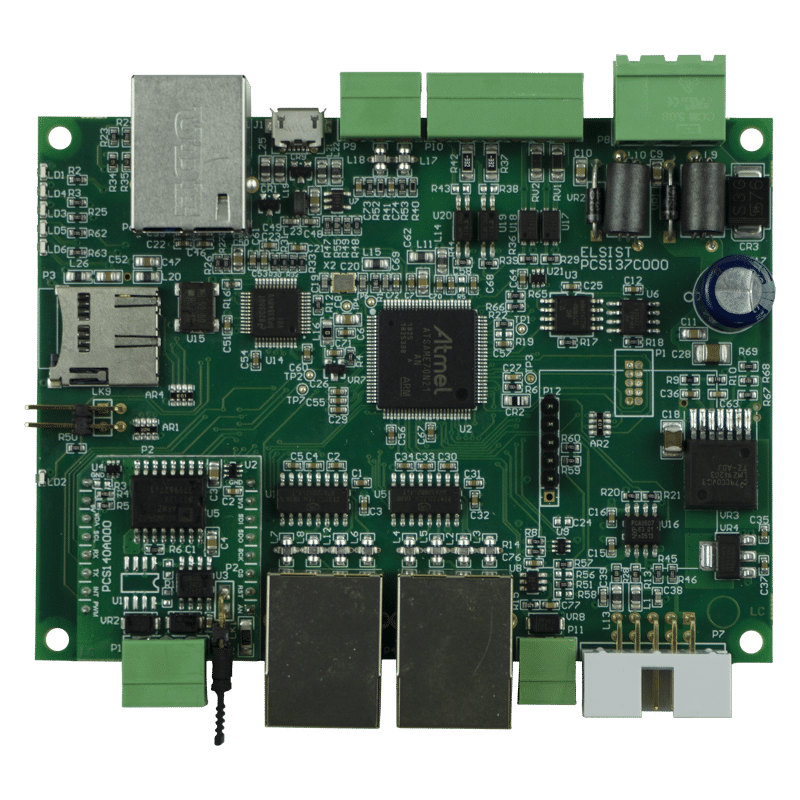

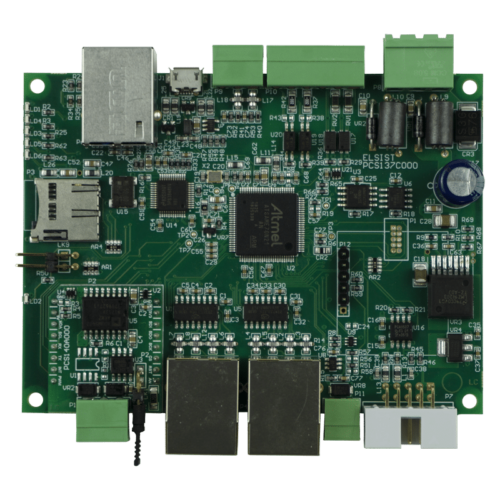

Questa scheda è il semilavorato componente dei moduli CPU SlimLine Cortex M7, e viene fornita come modulo OEM per integratori di sistemi.

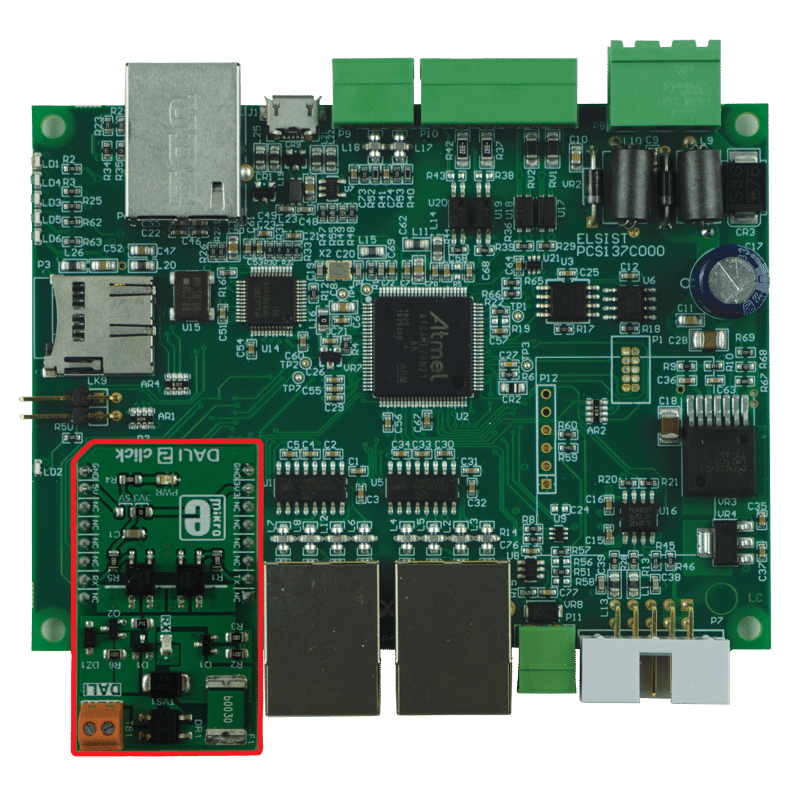

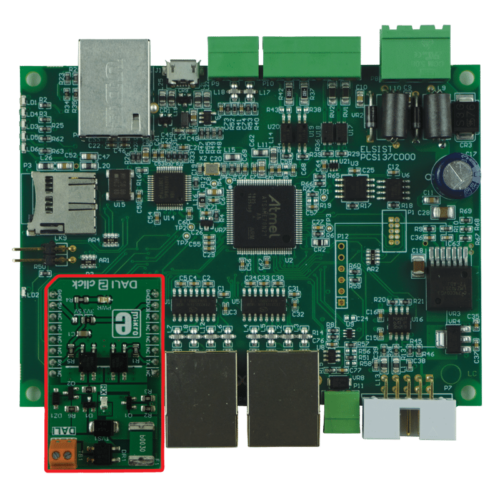

La scheda prevede la possibilità di montaggio delle schede mikroBUS(1) di MikroElektronika d.o.o. e dispone del modulo RTC di serie sulle versioni “Extended”.

SKU: PCB137 Categoria: Tag: , , , , , , , , , , , , ,
2 Anni di garanzia
Made in italy
Pronto per l'industry 4.0
Marchio:

Questa scheda è il semilavorato componente dei moduli CPU SlimLine Cortex M7, e viene fornita come modulo OEM per integratori di sistemi.
La scheda prevede la possibilità di montaggio delle schede mikroBUS(1) di MikroElektronika d.o.o. e dispone del modulo RTC di serie sulle versioni “Extended”.

Essa è dotata di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma utente e di velocità di esecuzione.

Il dispositivo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione  I2C™ (Fast mode), ed incorpora altresì un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 16 moduli di espansione.

La CPU è dotata di web server integrato capace di rendere disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché di pagine web configurabili integralmente dall’utente.
La tecnologia “responsive” rende perfettamente navigabili le pagine anche dai dispositivi mobili.

A livello hardware questa CPU è dotata di:

  • 1 Porta Ethernet 10/100BaseT(x) RJ45
  • 2 Porte COM RS232
  • 1 porta MicroUSB Host/Device (versioni extended)
  • 1 Bus di campo RS485 o CAN bus (a seconda della versione)
  • 2 Input digitali isolati (di cui 1 utilizzabile anche come counter)
  • 2 Output digitali isolati  (utilizzabili anche come PWM)
  • 2 Input analogici 12bit (versioni extended)
  • 1 porta 1-Wire (versioni extended)
  • 1 slot micro-SD card
  • 1 bus di espansione  I2C™ (Fast mode)

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto, ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, nonché un bassissimo consumo di energia anche nelle fasi di scrittura.

La scheda è disponibile in diverse versioni:

  • Lite: 2 RS232C, 1 Ethernet, 4 I/O digitali,
  • RS485: 2 RS232C, 4 I/O digitali, 1 Ethernet, 1 RS485 isolata.
  • CAN: 2 RS232C, 4 I/O digitali, 1 Ethernet, 1 CAN isolato.
  • Extended RS485: 2 RS232C, 1 USB, 4 I/O digitali, 2 Analog In, 1 1-Wire, 1 Ethernet, 1 RS485 isolata.
  • Extended CAN: 2 RS232C, 1 USB,4 I/O digitali, 2 Analog In, 1 1-Wire, 1 Ethernet, 1 CAN isolato.

Per la connessione dei moduli di espansione occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074**00) da ordinare separatamente.

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questa pagina).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vedi l’elenco.

La CPU è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito.

Questo dispositivo costituisce altresì una valida alternativa alle schede Arduino e, per talune applicazioni, a Raspberry Pi. Per comparare le differenze rispetto a questi sistemi vedere questo link.

Note:

(1) Sulle versioni RS485 e CAN lo slot mikroBUS™ è utilizzato dal modulo di gestione bus di campo.
Alcune schede mikroBUS potrebbero non essere supportate e/o comunque potrebbero essere necessarie modifiche al firmware.

Caratteristica PCB137D000PCB137D100PCB137D200PCB137D110PCB137D210
DescrizioneCPU SlimLine Lite OEMCPU SlimLine Base RS485 OEMCPU SlimLine Base CAN OEMCPU SlimLine Extended RS485 OEMCPU SlimLine Extended CAN OEM
Alimentazione10-30Vdc 1.7W10-30Vdc 1.7W10-30Vdc 1.7W10-30Vdc 1.7W10-30Vdc 1.7W
Alimentazione espansioni2.6A@5Vdc2.6A@5Vdc2.6A@5Vdc2.6A@5Vdc2.6A@5Vdc
Bus espansioneI2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)
Moduli espansione1616161616
ProcessoreCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHz
Memoria programma131 kB (Opzione 262kB)131 kB (Opzione 262kB)131 kB (Opzione 262kB)262 kB262 kB
Memoria dati12 kB RAM (Opzione 20kB)20 kB RAM20 kB RAM12 kB RAM (Opzione 20kB)
Memoria tampone3 kB FRAM3 kB FRAM3 kB FRAM3 kB FRAM3 kB FRAM
Memoria di massa398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM
Memoria rimovibileSlot micro-SD HCSlot micro-SD HCSlot micro-SD HCSlot micro-SD HCSlot micro-SD HC
WatchdogSiSiSiSiSi
File systemFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, Proprietario
Tempo esecuzione116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
Utilizzo memoria8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
Indicatori statoPWR, RUN, RDY, USB, Stato uscitePWR, RUN, RDY, USB, Stato uscitePWR, RUN, RDY, USB, Stato uscitePWR, RUN, RDY, USB, Stato uscitePWR, RUN, RDY, USB, Stato uscite
Ingressi digitali2 Optoisolati PNP/NPN2 Optoisolati PNP/NPN2 Optoisolati PNP/NPN2 Optoisolati PNP/NPN2 Optoisolati PNP/NPN
Counters22222
Uscite digitali2 PhotoMOS2 PhotoMOS2 PhotoMOS2 PhotoMOS2 PhotoMOS
Uscite PWM22222
Ingressi analogici22
Risoluzione A/D12 Bit12 Bit
Tempo conversione A/D1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)
Real Time ClockOpzioneOpzioneOpzioneSiSi
I/F RS232 Porte22222
I/F RS232 Baud ratesDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bps
I/F RS232 Bit dato7, 87, 87, 87, 87, 8
I/F RS232 Bit stop1, 21, 21, 21, 21, 2
I/F RS232 ParitàNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, Even
I/F RS422/485 Porte11
I/F RS422/485 Baud ratesDa 300 a 115200 bpsDa 300 a 115200 bps
I/F RS422/485 Bit dato7, 87, 8
I/F RS422/485 Bit stop1, 21, 2
I/F RS422/485 ParitàNone, Odd, EvenNone, Odd, Even
I/F CAN11
I/F 1-WireAdapter serialeAdapter serialeAdapter seriale11
I/F USB1 x USB 2.01 x USB 2.01 x USB 2.01 x USB 2.0
I/F Ethernet11111
ConfigurazionePagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utility
ProgrammazioneLogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)
Licenza LogicLabInclusaInclusaInclusaInclusaInclusa
Linguaggi supportatiSecondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Backup/RestoreSiSiSiSiSi
Upgrade FirmwareRS232, EthernetRS232, EthernetRS232, EthernetUSB, RS232, EthernetUSB, RS232, Ethernet
Protocolli supportatiModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTT
MontaggioFori per vitiFori per vitiFori per vitiFori per vitiFori per viti
Temperatura stoccaggioDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°C
Temperatura operativaDa -20 a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°C
Umidità relativaMax. 90%Max. 90%Max. 90%Max. 90%Max. 90%
Dimensioni105x93x18mm105x93x18mm105x93x18mm105x93x18mm105x93x18mm
Peso100g100g100g100g100g
ApprovazioniCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHS
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
SlimLine Scheda CPU Cortex M7 LogicLab Lite OEM (Include Licenza Run-time AXEL - NON include morsetti estraibili) 165,00 (-20%) 132,00 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU Cortex M7 LogicLab RS485 OEM (Include Licenza Run-time AXEL - NON include morsetti estraibili) 219,00 (-20%) 175,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU Cortex M7 LogicLab CAN OEM (Include Licenza Run-time AXEL - NON include morsetti estraibili) 219,00 (-20%) 175,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU Cortex M7 LogicLab Extended RS485 OEM (Include Licenza Run-time AXEL - NON include morsetti estraibili) 245,00 (-20%) 196,00 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU Cortex M7 LogicLab Extended CAN OEM (Include Licenza Run-time AXEL - NON include morsetti estraibili) 245,00 (-20%) 196,00 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Morsetto estraibile 5.08mm (3 poli) 0,48 Netto IVA esclusa

248 in stock, 208 disponibili

Morsetto estraibile 3.5mm (2 poli) 0,30 Netto IVA esclusa

236 in stock, 236 disponibili

Morsetto estraibile 3.5mm (3 poli) 0,44 Netto IVA esclusa

371 in stock, 351 disponibili, 200 in arrivo

Morsetto estraibile 3.5mm (6 poli) 0,90 Netto IVA esclusa

413 in stock, 363 disponibili

Italtronic P10030720P Pannello in metacrilato trasparente + Lavorazione a disegno e serigrafia (PCB123/137) 4,60 (-20%) 3,68 Netto IVA esclusa

479 in stock, 479 disponibili

ITALTRONIC 10.0002225 RailBox Grigio 22.5mm - Lavorazione a disegno MCP052A000 18,40 (-20%) 14,72 Netto IVA esclusa

598 in stock, 598 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Attivazione DID estensione codice programma CPU (Costo attivazione opzione su specifico dispositivo) 60,00 (-20%) 48,00 Netto IVA esclusa

Disponibile su ordinazione

Opzione RTC PCF8523 su CPU Cortex M7 (NON necessario su versioni Extended) 20,00 (-20%) 16,00 Netto IVA esclusa

Disponibile su ordinazione

# Titolo Link
0 Commutazione trasmissione/ricezione in RS485
1 Visualizzazione stato I/O di sistema
2 Gestire motore con protocollo CAN SAE J1939
3 Informazioni porte seriali RS232
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL186C000 Manuale hardware CPU SlimLine LogicLab Cortex M7 OEM 27/02/2019
2 Quick Start Guide per sistemi CortexM7 14/10/2021
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PTP170A100 Esempi gestione protocollo SAE J1939 04/03/2022
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PCK054B010 Pacchetto installazione FW e pagine web per sistemi Cortex M7 (XUnified) - ATSAME70N21B v2.0.10 16/04/2024
2 PCK054A040 Pacchetto installazione FW e pagine web per sistemi Cortex M7 (XUnified) - ATSAME70N21B v1.0.40 20/06/2023
3 PCK053A000 Pacchetto installazione FW e pagine web per sistemi Cortex M7 (XTarget12) - ATSAME70N21B v1.0.0 03/01/2023
4 PCK051C010 Pacchetto installazione FW e pagine web per sistemi Cortex M7 (XUnified) - ATSAME70N21A v3.0.10 16/04/2024
5 PCK050A110 Pacchetto installazione FW e pagine web per sistemi Cortex M7 (XTarget12) - ATSAME70N21A v1.1.10 03/01/2023
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PCK033I130 Pacchetto installazione suite IEC61131-3 (LogicLab Ver. 5.22.0.24) v9.1.30 10/05/2023
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Forature pannello interno 17mm per PCB123/137 23/11/2017
