La scheda di espansione 20I/O mixed signal della famiglia SlimLine permette l’acquisizione di 20I/O digitali e 6 I/O analogici attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.

Icona - 2 years warranty
Icona - Made in Italy
Svuota
SKU: N/A Categoria: Brand: Elsist

Descrizione

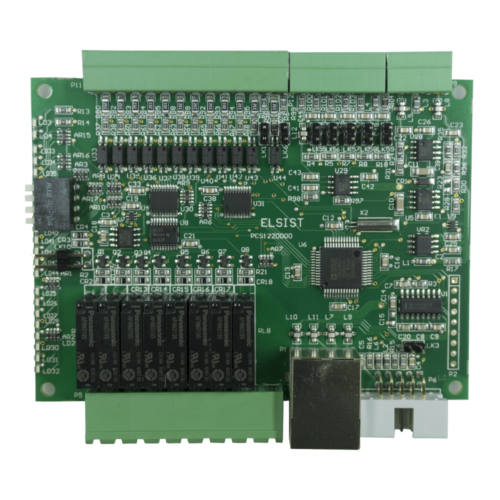

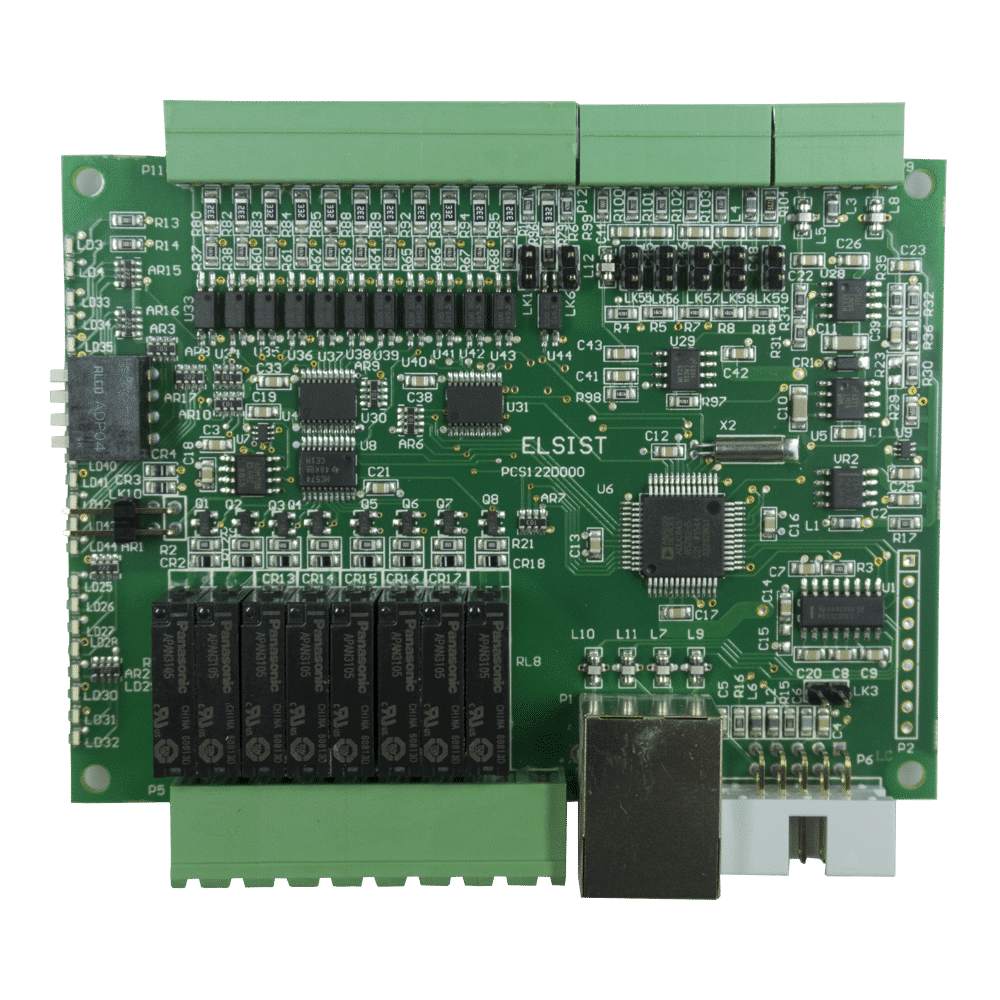

La scheda di espansione 20I/O mixed signal della famiglia SlimLine permette l’acquisizione di 20I/O digitali e 6 I/O analogici attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.

Essa dispone di 12 ingressi digitali optoisolati (PNP/NPN), 8 uscite logiche a relè, 4 ingressi analogici 16bit configurabili; 2 uscite analogiche 0-10V e di una porta RS232.
Lo stato degli I/O digitali è visualizzato attraverso LED.

Le connessioni degli I/O sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Per la connessione delle schede di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045**00) da ordinare separatamente.
Possono essere connesse fino a 16 schede di espansione alla CPU (da verificare in funzione della CPU utilizzata).

Alimentazione (da bus espansione) 5V 280mA max. (1)
Nr max. moduli su bus espansione 4
I/F RS232 1 * DTE su connettore RJ45
Ingressi digitali 12 Optoisolati PNP/NPN10-30Vdc, [email protected] di cui: 2 settabili per funzionamento a 5Vdc
Uscite digitali Versione Relé 8 Relè [email protected] 1 comune
Versione SSR zero-cross (Solo AC) 8 SSR Zero-Cross 2Arms 20-240Vrms (-20 a 25°C) (3), 1Arms (70°C) I2T per fusibile: 8A2s Zero-Cross Turn-On Voltage: 20V Min Latching Current: 100mA
Ingressi analogici Nr/Tipo 4 * 0-1,25Vdc modo comune o 2 * 0-1,25Vdc differenziale o 4 * 0-10Vdc modo comune o 2 * 0-10Vdc differenziale o 4 * 0-20mA modo comune o 2 * 0-20mA differenziale o 2 * RTD con eccitazione 200uA
Risoluzione 16bit (0-10Vdc, 0-1.25Vdc), +/-0.01°C (PT100/PT1000)
Linearizzazione RTD Metodo Kallendar-Van Dusen
Freq. acq.: 105Hz (tensione/corrente), 5.35Hz (temperatura)
Uscite analogiche 1 * 0-10Vdc 10mA max (PWM 16bit) 1 * 0-10Vdc 10mA max (DAC 12bit)
Indicatori stato RUN READY Stato degli I/O
Ambiente Temp. operativa da -20 a +70°C
Temp. stoccaggio da -40° a +80°C
Umidità Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni EN 61000-6-2:2005 EN 61000-6-4:2007
Garanzia 2 anni
Note: (1) Con tutti gli ingressi digitali ON e tutte le digitali uscite ON (caso peggiore)

Descrizione Listino (Sconto) Netto
SlimLine Scheda I/O Mixed Signal Relé RS232 (NON include morsetti estraibili) 135,00 (-20%) 108,00 Netto IVA esclusa

0 in stock, 10 in arrivo !

SlimLine Scheda I/O Mixed Signal SSR ZC + RS232 (NON include morsetti estraibili) 135,00 (-20%) 108,00 Netto IVA esclusa

0 in stock

Descrizione Listino (Sconto) Netto
Morsetto estraibile 5.08mm (9 poli) 1,73 (-20%) 1,38 Netto IVA esclusa

169 disponibili (ordinabile), 200 in arrivo !

Morsetto estraibile 3.5mm (4 poli) 0,75 (-20%) 0,60 Netto IVA esclusa

16 disponibili (ordinabile), 200 in arrivo !

Morsetto estraibile 3.5mm (6 poli) 1,13 (-20%) 0,90 Netto IVA esclusa

339 disponibili (ordinabile)

Morsetto estraibile 3.5mm (13 poli) 2,38 (-20%) 1,90 Netto IVA esclusa

184 disponibili (ordinabile)

ITALTRONIC 10.0002225 RailBox Grigio 22.5mm - Lavorazione a disegno MCP042B000 18,00 (-20%) 14,40 Netto IVA esclusa

471 disponibili (ordinabile)

Italtronic P10030720P Pannello in metacrilato trasparente SENZA lavorazioni aggiunte 1,00 (-20%) 0,80 Netto IVA esclusa

335 disponibili (ordinabile)

Nessuna knowledge

Nessun forum

# Codice Tipo Descrizione Ultimo aggiornamento
1 SFW170C300 ZIP Firmware moduli esp. SlimLine 20 I/O mixed signal (Cod. PCB122*)
