La scheda di espansione 16+8 I/O della famiglia SlimLine permette l’acquisizione di fino a 24I/O digitali attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.
La funzione Power Save, adottata sulla versione relè, consente di ottenere un notevole risparmio energetico e, conseguentemente, una forte riduzione della potenza dissipata.

Icona - 2 years warranty
Icona - Made in Italy

Domande frequenti (FAQ)

SKU: N/A Categoria: Marchio: Elsist

Descrizione

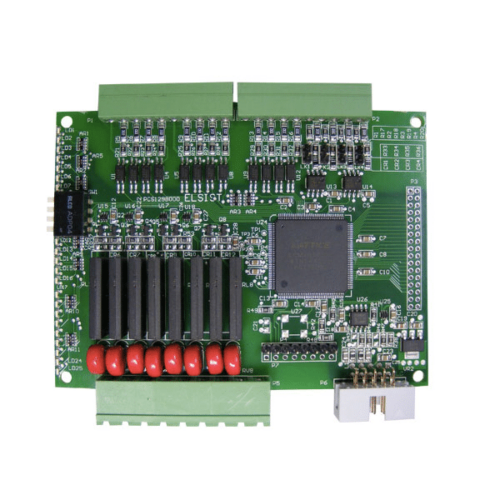

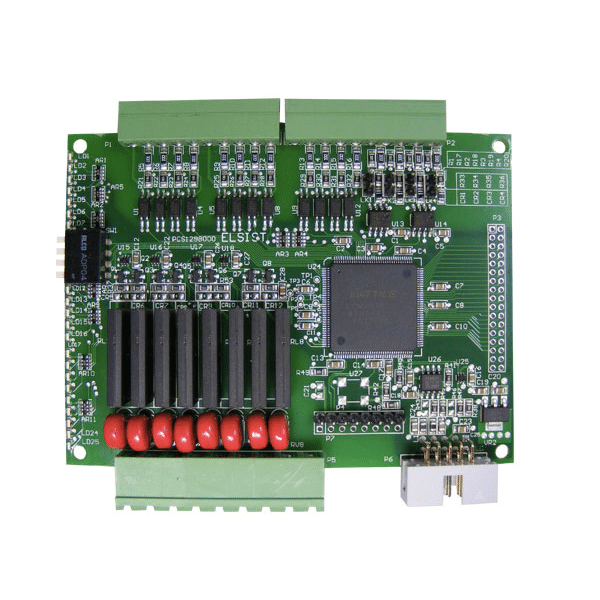

La scheda di espansione 16+8 I/O della famiglia SlimLine permette l’acquisizione di fino a 24I/O digitali attraverso il bus I2C™ (Fast mode) di sistema da parte delle CPU della famiglia.

La funzione Power Save, adottata sulla versione relè, consente di ottenere un notevole risparmio energetico e, conseguentemente, una forte riduzione della potenza dissipata.
Lo stato degli I/O è visualizzato attraverso LED.

La scheda può acquisire un segnale da encoder bidirezionale o riga ottica con frequenza max. 50kHz, quadratura dei fronti e gestione tacca di zero.

Il modulo è disponibile in 2 versioni:

  • Versione Relé: 16 In digitali, 8 Out Relè, Bus I2C™,.
  • Versione SSR zero-cross: 16 In digitali, 8 Out SSR ZC, Bus I2C™.

L’utilizzo di una FPGA programmabile a bordo permette la risoluzione di problematiche “Time critical” non risolvibili con sistemi PLC classici.

Le connessioni degli I/O sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Per la connessione delle schede di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045**00) da ordinare separatamente.
Possono essere connessi fino a 16 schede di espansione alla CPU (da verificare in funzione della CPU utilizzata).

Alimentazione (da bus espansione) 5V 150mA max. (1)
Nr max. moduli su bus espansione Dipende dalla CPU
Ingressi digitali Optoisolati 10-30Vdc, [email protected] 16
Di cui PNP/NPN 12
Di cui solo PNP alta velocità/Settabili per funzionamento a 5Vdc 4/4
Uscite digitali Versione Relé 8 Relè [email protected]/[email protected] max. (3)
Versione SSR zero-cross (Solo AC) 8 SSR Zero-Cross 2Arms 20-240Vrms (-20 to 25°C) (3), 1Arms (70°C) I2T for fusing: 8A2s Zero-Cross Turn-On Voltage: 20V min Latching Current: 100mA min
Gestione encoders quadratura + zero 1 (2) F.Max. 50kHz
Indicatori stato Stato del modulo Stato degli I/O
Ambiente Temp. operativa da -20 a +70°C
Temp. stoccaggio da -40° a +80°C
Umidità Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni EN 61000-6-2:2005EN 61000-6-4:2007
Garanzia 2 anni
Note: (1) Con tutti gli ingressi digitali ON e tutte le digitali uscite ON (caso peggiore) (2) L'encoder deve avere uscita Push-Pull 10-30Vdc (3) 1 comune per 8 uscite

Descrizione Listino (Sconto) Netto
SlimLine Scheda espans. I/O uscite relè 16In 8Out (NON include morsetti estraibili) 99,00 (-20%) 79,20 Netto IVA esclusa

2 in stock, 0 disponibili, 265 in arrivo

SlimLine Scheda espans. I/O uscite SSR 16In 8Out (NON include morsetti estraibili) 75,00 (-20%) 60,00 Netto IVA esclusa

0 in stock, 0 disponibili

Descrizione Listino (Sconto) Netto
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40 Netto IVA esclusa

348 in stock, 41 disponibili, 500 in arrivo

Cavo estensione I2C (20cm) (NON passante) 8,50 (-20%) 6,80 Netto IVA esclusa

0 in stock, 0 disponibili, 25 in arrivo

Morsetto estraibile 5.08mm (9 poli) 1,38 Netto IVA esclusa

150 in stock, 127 disponibili, 600 in arrivo

Morsetto estraibile 3.5mm (10 poli) 1,65 Netto IVA esclusa

0 in stock, 0 disponibili, 1300 in arrivo

Italtronic P10030720P Pannello in metacrilato trasparente SENZA lavorazioni aggiunte 1,00 (-20%) 0,80 Netto IVA esclusa

46 in stock, 46 disponibili, 200 in arrivo

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 ANT007A000 ??? Corretto utilizzo dei moduli di uscita a relè

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 FRM124C*00 ??? Dichiarazione di conformità RoHS SlimLine/Netsyst

# Titolo Link
0 Calcolo del numero di moduli estensione possibili
1 Posizionamento asse con acquisizione quota da encoder
2 Informazioni su bus I2C, possibilità utilizzo moduli custom
3 Velocità acquisizione ingressi digitali moduli espansione
4 Acquisizione encoder e gestione del valore di quota
