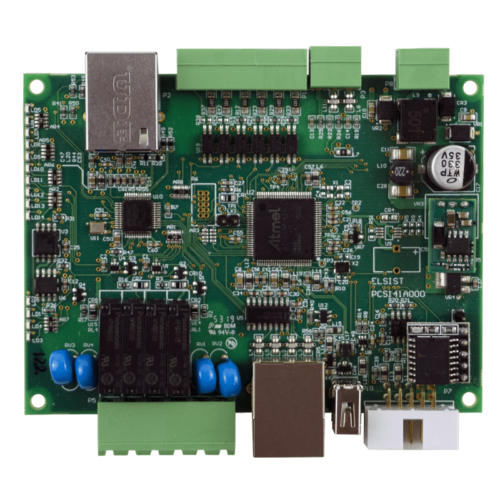

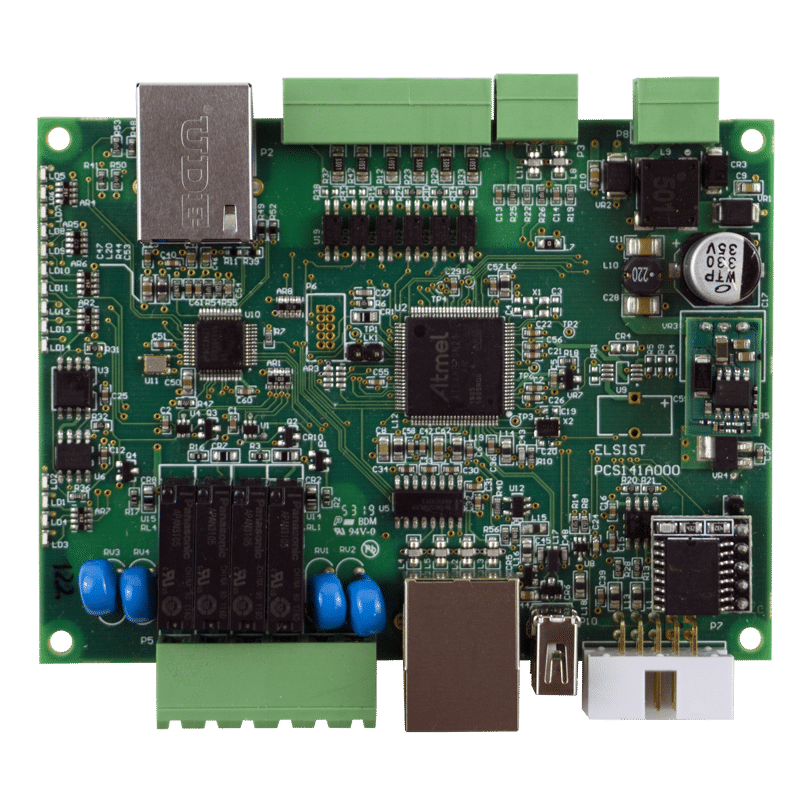

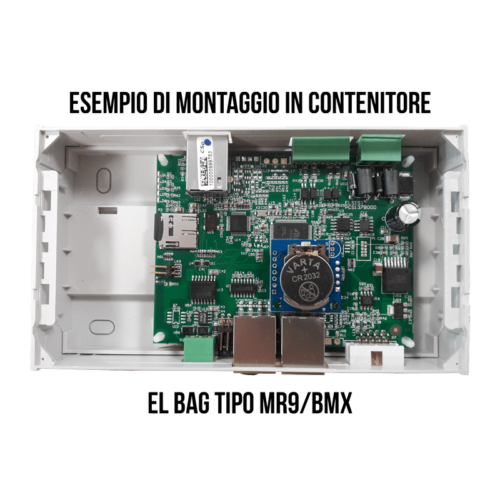

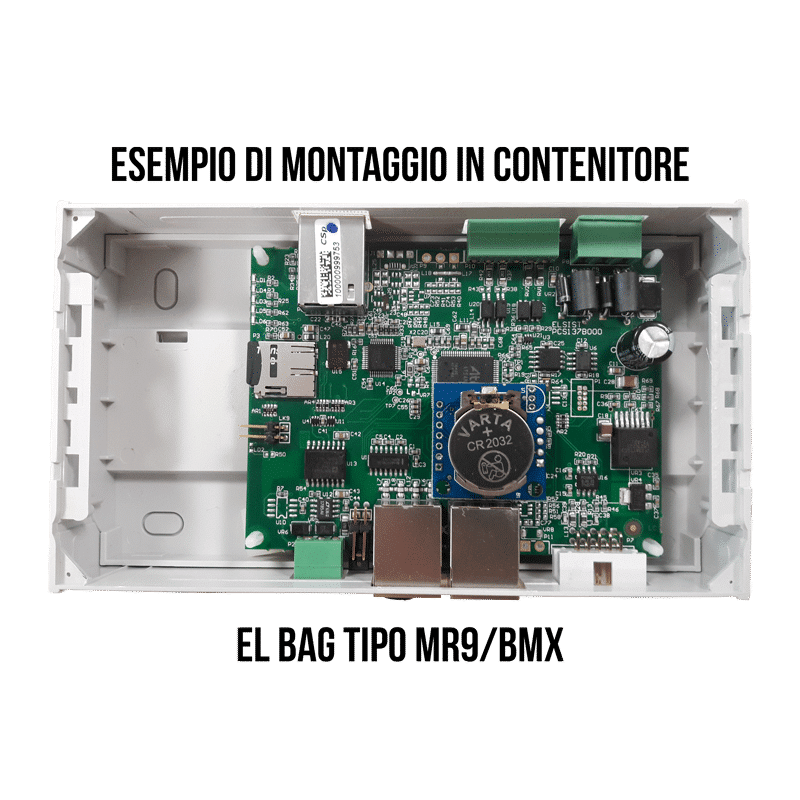

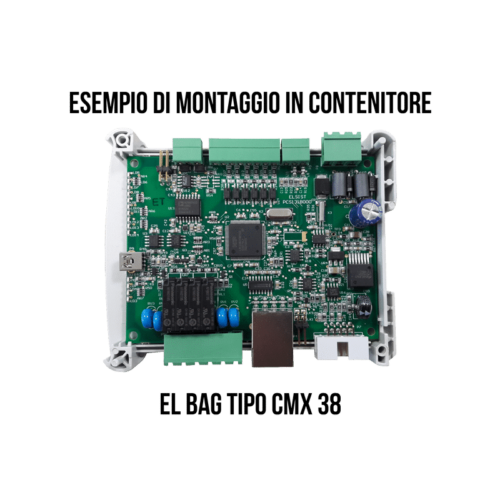

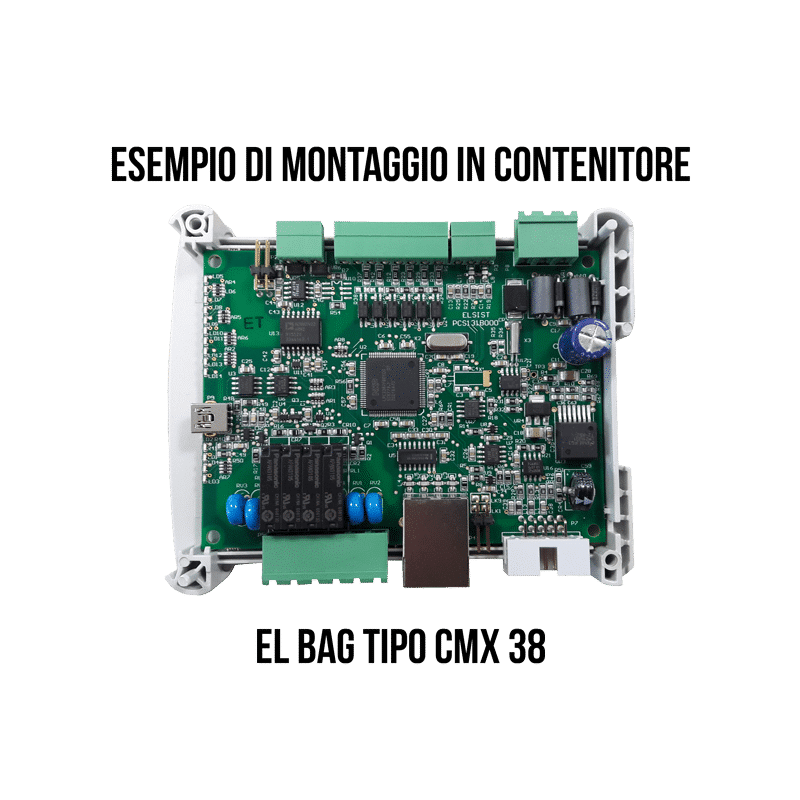

CPU Cortex M7 Compact Ethernet LogicLab OEM

116,00131,20 Netto IVA esclusa

Questa scheda è il semilavorato componente del Modulo PLC Compatto con Ethernet, e viene fornita come modulo OEM per integratori di sistemi.
La scheda è dotata di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma utente e di velocità di esecuzione delle applicazioni e dispone di RTC di serie sulle versioni “Extended”.

I nuovi lotti di produzione di questo prodotto potrebbero cambiare versione (PCB141C**0) per adeguamento al cambio release del processore utilizzato.

SKU: PCB141 Categoria: Tag: , , , , , , , , ,
2 Anni di garanzia
Made in italy
Pronto per l'industry 4.0
Marchio:

Questa scheda è il semilavorato componente del Modulo PLC Compatto con Ethernet, e viene fornita come modulo OEM per integratori di sistemi.

La scheda è dotata di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma utente e di velocità di esecuzione delle applicazioni e dispone di RTC di serie sulle versioni “Extended”.

Come il suo predecessore, questa scheda è dotata di 6 ingressi digitali, 4 uscite digitali (Relè, statiche OptoMOS o SSR zero-cross) e 2 ingressi analogici 12-bit e consente la gestione delle schede di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).
Come le altre CPU della famiglia incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 4 schede di espansione.
Per la connessione delle espansioni alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.
Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori estraibili per una più facile manutenzione.

Programmabilità conforme IEC61131-3

Il dispositivo è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito. Disponibile un ampio set di funzioni e blocchi funzione (vai all’elenco).

Web server integrato

Il dispositivo è dotato di web server integrato che rende disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché pagine web configurabili integralmente dall’utente. La tecnologia “responsive” rende perfettamente navigabili le pagine anche dai dispositivi mobili.

Tecnologia FRAM

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Questa scheda è dotata di:

  • 1 Porta COM RS232
  • 1 Porta Ethernet 10/100BaseT(x) RJ45
  • 6 Input digitali isolati (1 counter 10 kHz)
  • 2 Input analogici 0-10Vdc 12-bit
  • 4 Output digitali isolati (Relè, statiche o SSR)
  • 1 bus di espansione I2C™ (Fast mode)

La scheda è disponibile in 6 versioni:

  • Versione Base Relé: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C™, 1 porta Ethernet.
  • Versione Base Statica: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Statiche AC/DC, Bus I2C™, 1 porta Ethernet.
  • Versione Base SSR zero-cross: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out AC SSR ZC, Bus I2C™, 1 porta Ethernet.
  • Versione Extended Relé: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C™, 1 porta Ethernet, 1 porta USB Host, RTC.
  • Versione Extended Statica: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Statiche AC/DC, Bus I2C™, 1 porta Ethernet, 1 porta USB Host, RTC.
  • Versione Extended SSR zero-cross: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out AC SSR ZC, Bus I2C™, 1 porta Ethernet, 1 porta USB Host, RTC.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

Caratteristica PCB141C110PCB141C310PCB141C120PCB141C320PCB141B110PCB141B410PCB141B420PCB141B310PCB141B120PCB141B320
DescrizioneCPU SlimLine Compact Base Relè OEMCPU SlimLine Compact Base Statico OEMCPU SlimLine Compact Extended Relè OEMCPU SlimLine Compact Extended Statico OEMCPU SlimLine Compact Base SSR OEMCPU SlimLine Compact Extended SSR OEM
Alimentazione10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W
Alimentazione espansioni1A@5Vdc1A@5Vdc1A@5Vdc1A@5Vdc1A@5Vdc1A@5Vdc
Bus espansioneI2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)
Moduli espansione444444
ProcessoreCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHz
Memoria programma65 kB (Opzione 131kB)65 kB (Opzione 131kB)131 kB 131 kB65 kB (Opzione 131kB)131 kB
Memoria dati12 kB RAM Opzione 20kB)12 kB RAM Opzione 20kB)20 kB RAM20 kB RAM12 kB RAM Opzione 20kB)20 kB RAM
Memoria tampone6 kB FRAM6 kB FRAM6 kB FRAM6 kB FRAM6 kB FRAM6 kB FRAM
Memoria di massa398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM
Memoria rimovibileSu USB Drive MSCSu USB Drive MSCSu USB Drive MSC
WatchdogSiSiSiSiSiSi
File systemFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, Proprietario
Tempo esecuzione116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
Utilizzo memoria8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
Indicatori statoPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/O
Ingressi digitali6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN
Counters222222
Uscite digitali4 Relè2 PhotoMOS4 Relè2 PhotoMOS4 SSR Zero-Cross4 SSR Zero-Cross
Uscite PWM22
Ingressi analogici222222
Risoluzione A/D12 Bit12 Bit12 Bit12 Bit12 Bit12 Bit
Tempo conversione A/D1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)
Real Time ClockSiSiSiSiSiSi
I/F RS232 Porte111111
I/F RS232 Baud ratesDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bps
I/F RS232 Bit dato7, 87, 87, 87, 87, 87, 8
I/F RS232 Bit stop1, 21, 21, 21, 21, 21, 2
I/F RS232 ParitàNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, Even
I/F 1-WireAdapter serialeAdapter serialeAdapter serialeAdapter serialeAdapter serialeAdapter seriale
I/F USB1x USB 2.01x USB 2.01x USB 2.0
I/F Ethernet111111
ConfigurazionePagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utility
ProgrammazioneLogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)
Licenza LogicLabInclusaInclusaInclusaInclusaInclusaInclusa
Linguaggi supportatiSecondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Backup/RestoreSiSiSiSiSiSi
Upgrade FirmwareRS232, EthernetRS232, EthernetUSB, RS232, EthernetUSB, RS232, EthernetRS232, EthernetUSB, RS232, Ethernet
Protocolli supportatiModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTT
MontaggioFori per vitiFori per vitiFori per vitiFori per vitiFori per vitiFori per viti
ContenitorePlasticoPlasticoPlasticoPlasticoPlasticoPlastico
Temperatura stoccaggioDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°C
Temperatura operativaDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°C
Umidità relativaMax. 90%Max. 90%Max. 90%Max. 90%Max. 90%Max. 90%
Dimensioni22.5x101x120mm22.5x101x120mm22.5x101x120mm22.5x101x120mm22.5x101x120mm22.5x101x120mm
Peso150g150g150g150g150g150g
ApprovazioniCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHS
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Base Relè 154,00 (-20%) 123,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Base Statiche 154,00 (-20%) 123,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Extended Relè 164,00 (-20%) 131,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Extended Statiche 164,00 (-20%) 131,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Base Relè 154,00 (-20%) 123,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Base SSR ZC 145,00 (-20%) 116,00 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Extended SSR ZC 160,00 (-20%) 128,00 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Compara
SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Base Statiche 154,00 (-20%) 123,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Extended Relè 164,00 (-20%) 131,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

SlimLine Scheda CPU CPU OEM Cortex M7 Compact Ethernet LLab Extended Statiche 164,00 (-20%) 131,20 Netto IVA esclusa

Disponibile su ordinazione con una quantità minima di 5

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40 Netto IVA esclusa

398 in stock, 398 disponibili

Cavo estensione I2C SlimLine passante (5cm) 11,50 (-20%) 9,20 Netto IVA esclusa

33 in stock, 30 disponibili

Morsetto estraibile 5.08mm (6 poli) 1,08 Netto IVA esclusa

171 in stock, 171 disponibili, 200 in arrivo

Morsetto estraibile 3.5mm (3 poli) 0,44 Netto IVA esclusa

698 in stock, 698 disponibili, 200 in arrivo

Morsetto estraibile 3.5mm (8 poli) 1,20 Netto IVA esclusa

143 in stock, 143 disponibili, 800 in arrivo

Mini Lettore/scrittore micro SD-Card USB 7,60 (-20%) 6,08 Netto IVA esclusa

14 in stock, 14 disponibili

MicroSD-Card 256MB SLC Industrial Grade 18,00 (-20%) 14,40 Netto IVA esclusa

13 in stock, 13 disponibili

ITALTRONIC 10.0002225 RailBox Grigio 22.5mm - Lavorazione a disegno MCP044C000 15,80 (-20%) 12,64 Netto IVA esclusa

490 in stock, 490 disponibili

Italtronic P10030720P Pannello in metacrilato trasparente + serigrafia (PCB135/141) 2,50 (-20%) 2,00 Netto IVA esclusa

479 in stock, 479 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

14 in stock, 14 disponibili

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

15 in stock, 15 disponibili

Cavo Ethernet UTP Cross in Rame CAT. 6 Verde/Grigio SF/UTP 2mt 5,00 (-20%) 4,00 Netto IVA esclusa

8 in stock, 8 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Supporto tecnico telefonico/on-line Pacchetto Lite (1 ora) 60,00 Netto IVA esclusa
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Attivazione DID estensione codice programma CPU (Costo attivazione opzione su specifico dispositivo) 60,00 (-20%) 48,00 Netto IVA esclusa
Opzione RTC PCF8523 su CPU Cortex M7 (NON necessario su versioni Extended) 20,00 (-20%) 16,00 Netto IVA esclusa

Disponibile su ordinazione
