Modulo PLC Compatto con Ethernet SlimLine LogicLab IEC61131-3

(5 recensioni dei clienti)

135,20159,20 Netto IVA esclusa

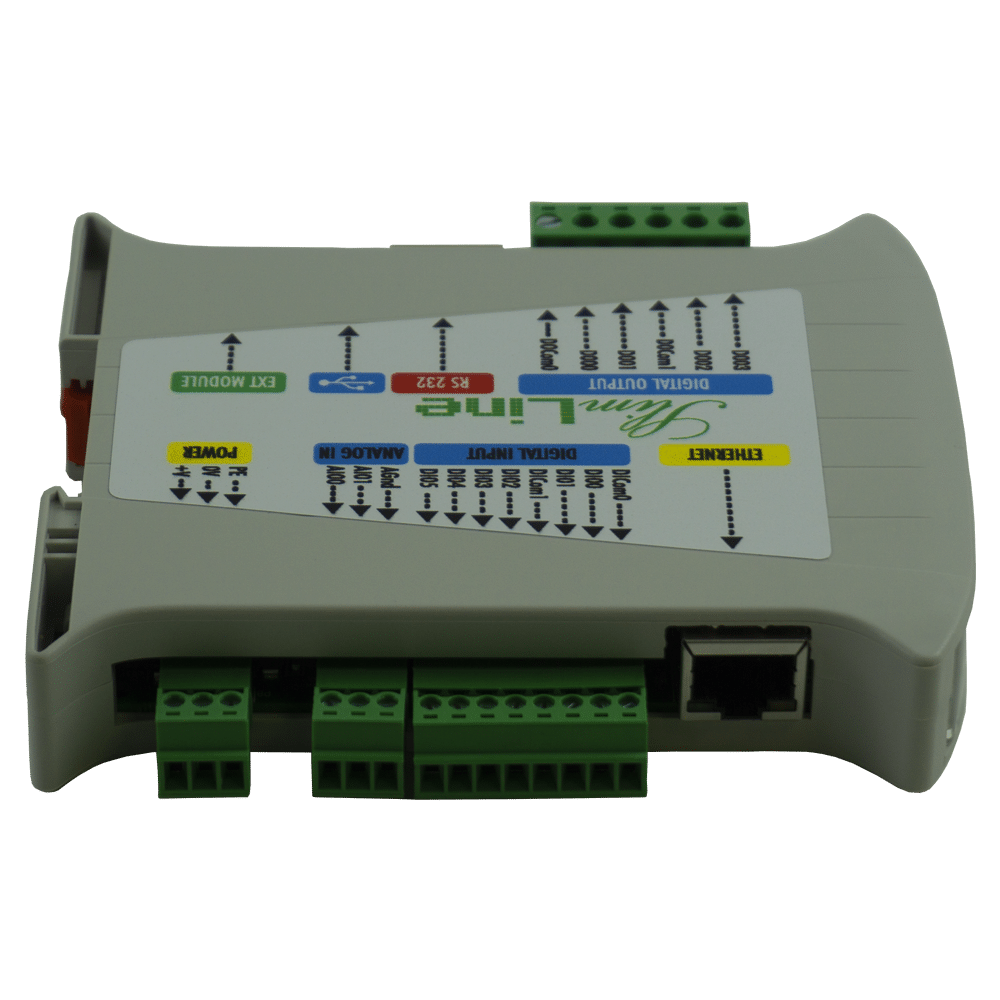

Il modulo PLC compatto con Ethernet è dotato di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma utente e di velocità di esecuzione delle applicazioni e dispone di RTC di serie sulle versioni “Extended”.

I nuovi lotti di produzione di questo prodotto potrebbero cambiare versione (MPS056B**0) per adeguamento al cambio release del processore utilizzato.

SKU: MPS056 Categoria: Tag: , , , , , , , ,
5 Anni di garanzia
Made in italy
Pronto per l'industry 4.0
Marchio:

Il modulo PLC compatto con Ethernet è dotato di un potente processore Cortex M7 che, con i suoi 2Mb di memoria Flash ed un clock di 300MHz, rompe i limiti di dimensione programma utente e di velocità di esecuzione delle applicazioni e dispone di RTC di serie sulle versioni “Extended”.

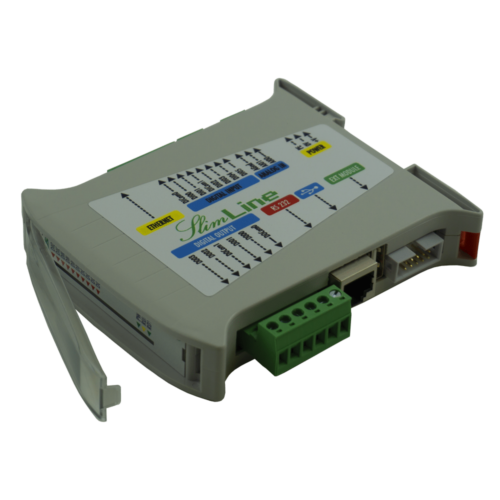

Estremamente compatto

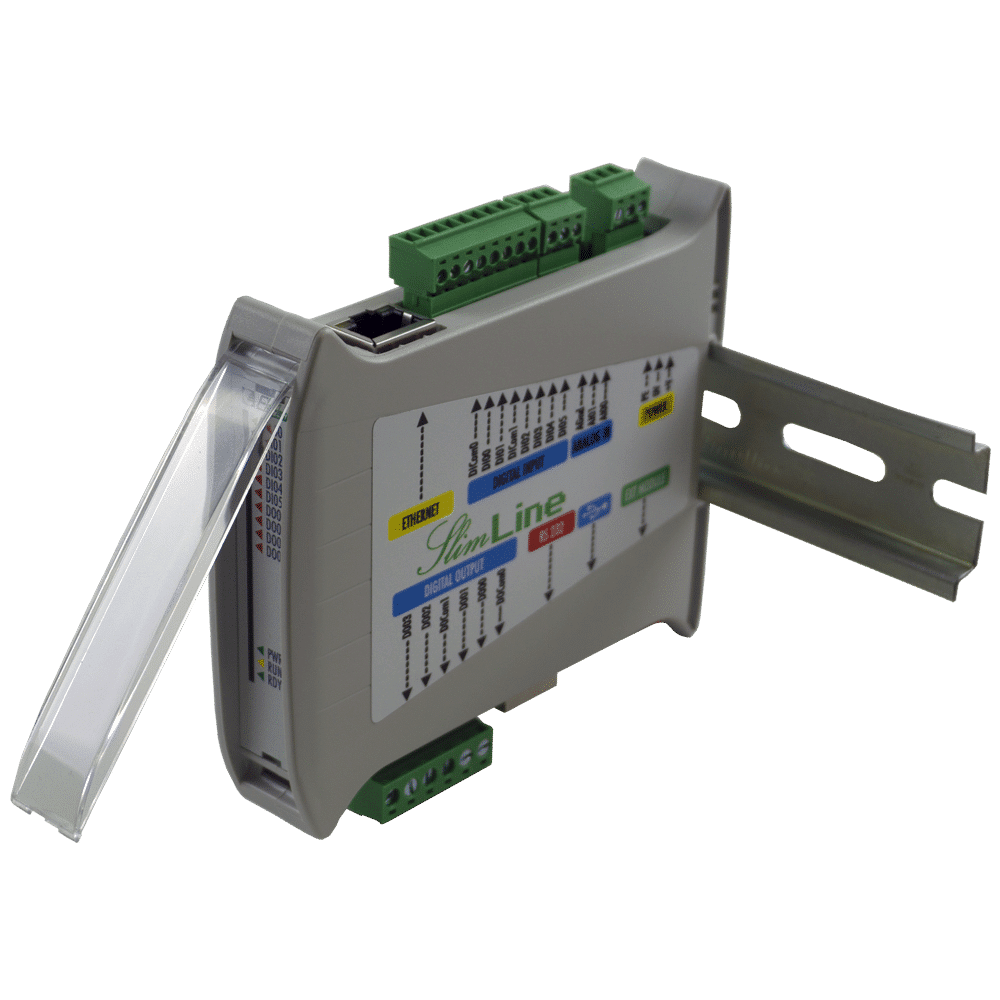

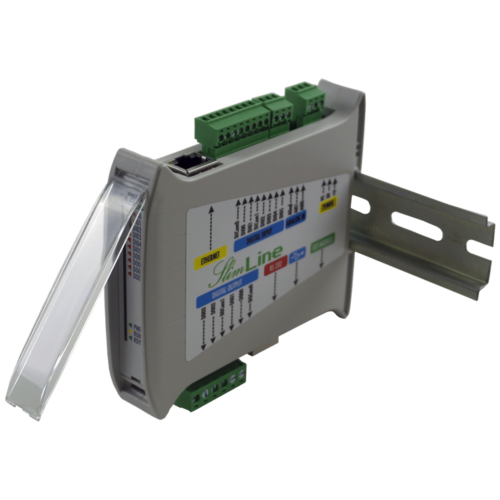

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc.

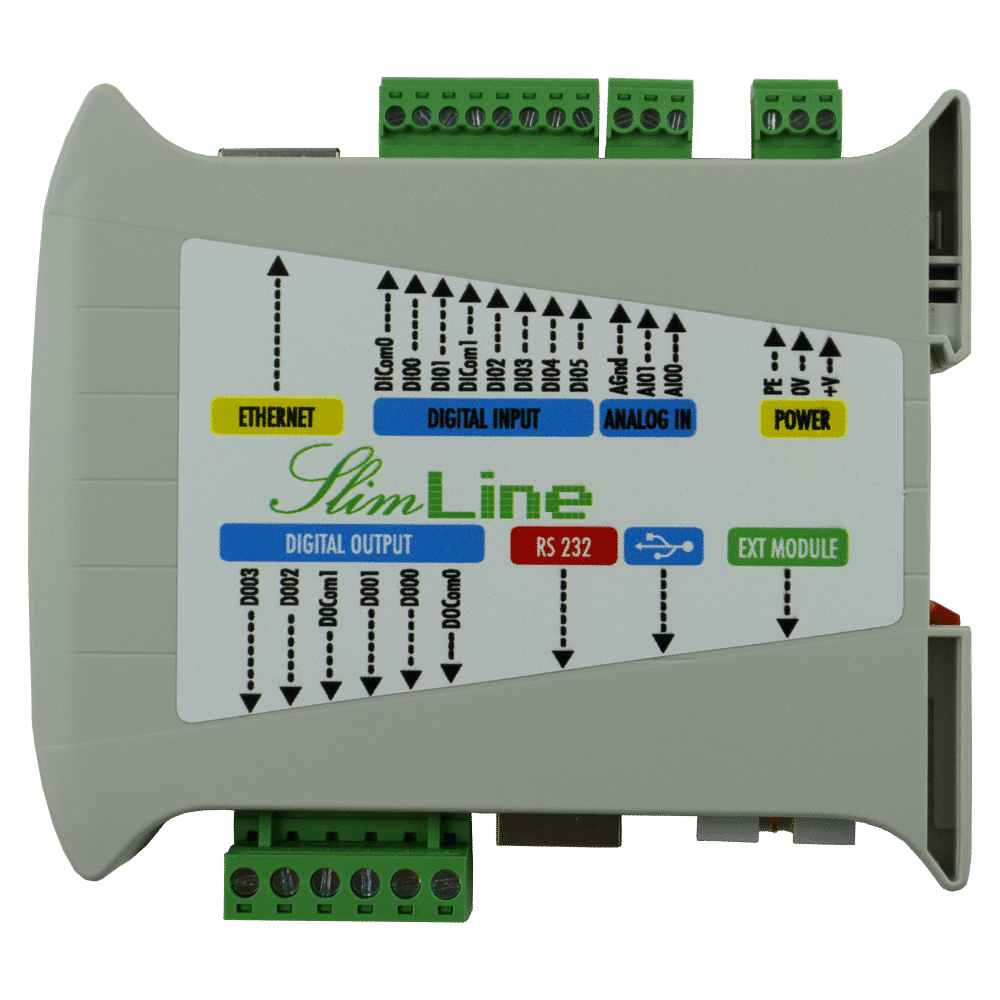

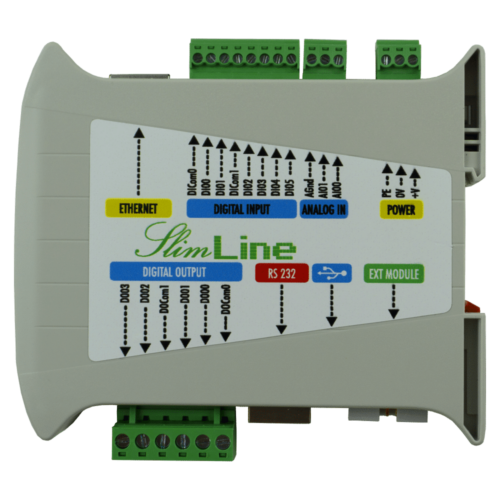

Questo dispositivo è dotato di 6 ingressi digitali, 4 uscite digitali (Relè, statiche OptoMOS o SSR zero-cross) e 2 ingressi analogici 12-bit e consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode).
Come le altre CPU della famiglia esso incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 4 moduli di espansione.
Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.

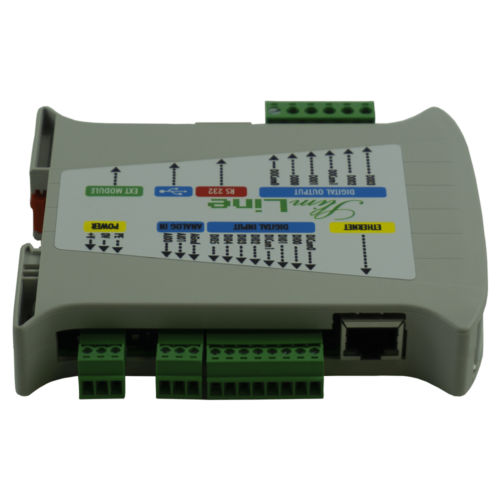

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Programmabilità conforme IEC61131-3

Il dispositivo è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito. Disponibile un ampio set di funzioni e blocchi funzione (vai all’elenco).

Web server integrato

Il modulo PLC compatto è dotato di web server integrato che rende disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché pagine web configurabili integralmente dall’utente. La tecnologia “responsive” rende perfettamente navigabili le pagine anche dai dispositivi mobili.

Tecnologia FRAM

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

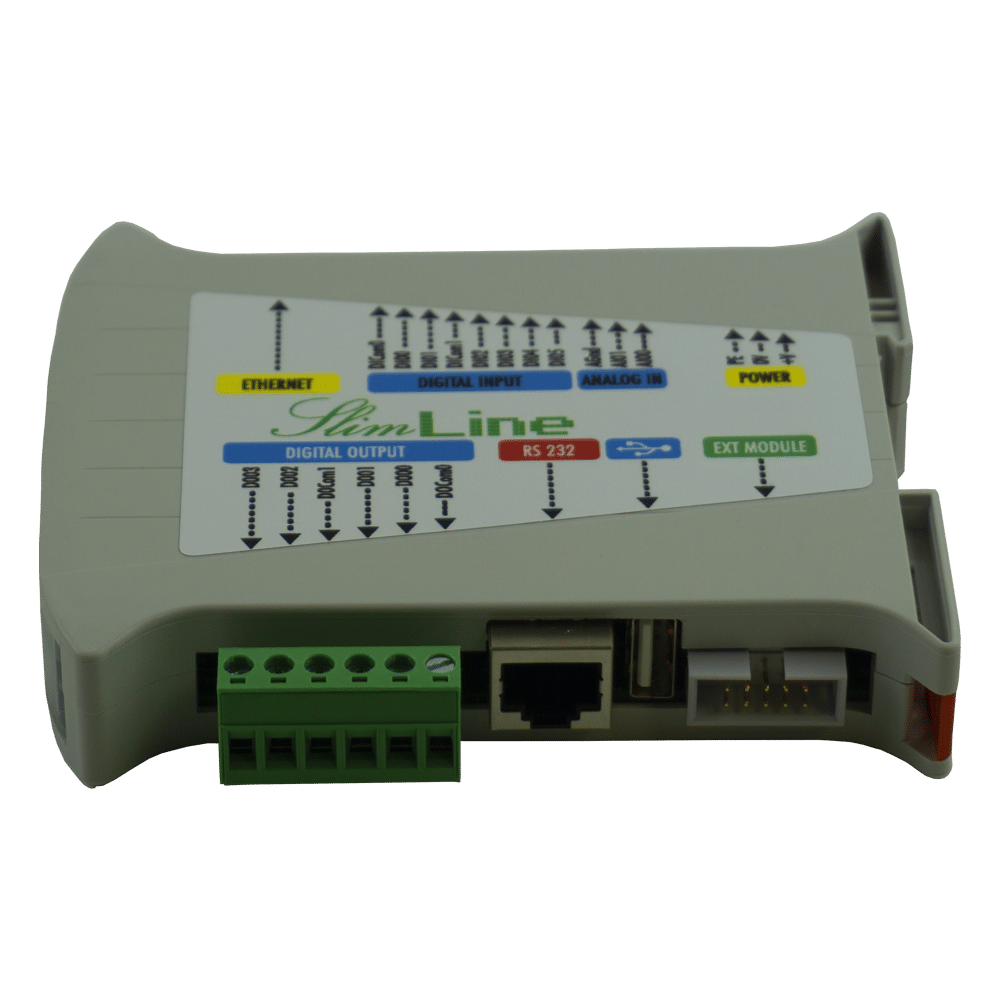

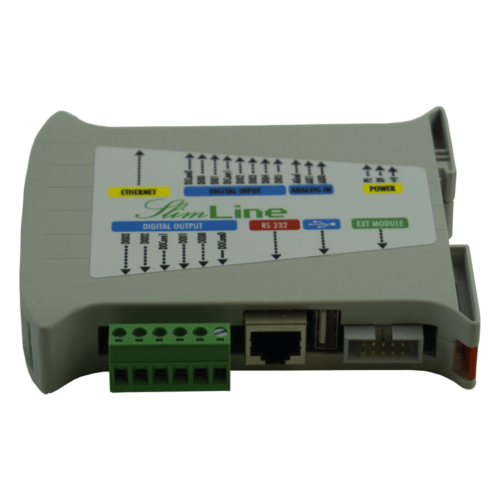

Questo modulo è dotato di:

  • 1 Porta COM RS232
  • 1 Porta Ethernet 10/100BaseT(x) RJ45
  • 6 Input digitali isolati (1 counter 10 kHz)
  • 2 Input analogici 0-10Vdc 12-bit
  • 4 Output digitali isolati (Relè, statiche o SSR)
  • 1 bus di espansione I2C™ (Fast mode)

Il modulo è disponibile in 6 versioni:

  • Versione Base Relé: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C™, 1 porta Ethernet.
  • Versione Base Statica: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Statiche AC/DC, Bus I2C™, 1 porta Ethernet.
  • Versione Base SSR zero-cross: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out AC SSR ZC, Bus I2C™, 1 porta Ethernet.
  • Versione Extended Relé: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C™, 1 porta Ethernet, 1 porta USB Host, RTC.
  • Versione Extended Statica: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out Statiche AC/DC, Bus I2C™, 1 porta Ethernet, 1 porta USB Host, RTC.
  • Versione Extended SSR zero-cross: 1 RS232C, 6 In digitali, 2 In Analogici, 4 Out AC SSR ZC, Bus I2C™, 1 porta Ethernet, 1 porta USB Host, RTC.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

Il dispositivo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.

Grazie al supporto del protocollo Modbus RTU, ASCII e TCP, possono essere connessi terminali operatore e/o software SCADA.

Caratteristica MPS056B110MPS056A120MPS056B120MPS056B310MPS056A320MPS056B320MPS056A410MPS056A420
DescrizioneCPU SlimLine Compact Base RelèCPU SlimLine Compact Extended RelèCPU SlimLine Compact Base StaticoCPU SlimLine Compact Extended StaticoCPU SlimLine Compact Base SSR ZCCPU SlimLine Compact Extended SSR ZC
Alimentazione10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W10-30Vdc 2W
Alimentazione espansioni1A@5Vdc1A@5Vdc1A@5Vdc1A@5Vdc1A@5Vdc1A@5Vdc
Bus espansioneI2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)I2C (Fast mode)
Moduli espansione444444
ProcessoreCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHzCortex M7@300MHz
Memoria programma65 kB (Opzione 131kB)131 kB (Opzione 262kB)65 kB (Opzione 131kB)131 kB (Opzione 262kB)65 kB (Opzione 131kB)131 kB (Opzione 262kB)
Memoria dati12 kB RAM (Opzione 20kB)20 kB RAM12 kB RAM (Opzione 20kB)20 kB RAM12 kB RAM (Opzione 20kB)20 kB RAM
Memoria tampone3 kB FRAM3 kB FRAM3 kB FRAM3 kB FRAM3 kB FRAM3 kB FRAM
Memoria di massa398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM398 kB FlashEPROM
Memoria rimovibileSu USB Drive MSCSu USB Drive MSCSu USB Drive MSC
WatchdogSiSiSiSiSiSi
File systemFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, ProprietarioFAT32, Proprietario
Tempo esecuzione116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
116uS/k (Logica)
155uS/k (Matematica)
399uS/k (Floating)
Utilizzo memoria8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
8kB/k (Logica)
13kB/k (Matematica)
29kB/k (Floating)
Indicatori statoPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/OPWR, RUN, RDY, USB, Stato I/O
Ingressi digitali6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN6 Optoisolati PNP/NPN
Counters4 (di cui 2 opzione) FMax 10kHz4 (di cui 2 opzione) FMax 10kHz4 (di cui 2 opzione) FMax 10kHz4 (di cui 2 opzione) FMax 10kHz4 (di cui 2 opzione) FMax 10kHz4 (di cui 2 opzione) FMax 10kHz
Encoder1 FMax 10kHz (Opzione)1 FMax 10kHz (Opzione)1 FMax 10kHz (Opzione)1 FMax 10kHz (Opzione)1 FMax 10kHz (Opzione)1 FMax 10kHz (Opzione)
Uscite digitali4 Relè4 Relè4 PhotoMOS4 PhotoMOS4 SSR Zero-Cross4 SSR Zero-Cross
Uscite PWM22
Ingressi analogici222222
Risoluzione A/D12 Bit12 Bit12 Bit12 Bit12 Bit12 Bit
Tempo conversione A/D1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)1.1 mS (1 canale) 2.2 mS (2 canali)
Real Time ClockOpzioneSiOpzioneSiOpzioneSi
I/F RS232 Porte111111
I/F RS232 Baud ratesDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bpsDa 300 a 115200 bps
I/F RS232 Bit dato7, 87, 87, 87, 87, 87, 8
I/F RS232 Bit stop1, 21, 21, 21, 21, 21, 2
I/F RS232 ParitàNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, EvenNone, Odd, Even
I/F 1-WireAdapter serialeAdapter serialeAdapter serialeAdapter serialeAdapter serialeAdapter seriale
I/F USB1x USB 2.01x USB 2.01x USB 2.0
I/F Ethernet111111
ConfigurazionePagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utilityPagina web, Telnet, Windows utility
ProgrammazioneLogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)LogicLab (Gratuito)
Licenza LogicLabInclusaInclusaInclusaInclusaInclusaInclusa
Linguaggi supportatiSecondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)Secondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Backup/RestoreSiSiSiSiSiSi
Upgrade FirmwareRS232, EthernetUSB, RS232, EthernetRS232, EthernetUSB, RS232, EthernetRS232, EthernetUSB, RS232, Ethernet
Protocolli supportatiModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTTModbus RTU/ASCII over IP, DMX, TCP, UDP, FTP, HTTP, NTP, SNMP, REST, MQTT
MontaggioBarra DINBarra DINBarra DINBarra DINBarra DINBarra DIN
ContenitorePlasticoPlasticoPlasticoPlasticoPlasticoPlastico
Temperatura stoccaggioDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°CDa -40°C a +80°C
Temperatura operativaDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°C
Umidità relativaMax. 90%Max. 90%Max. 90%Max. 90%Max. 90%Max. 90%
Dimensioni22.5x101x120mm22.5x101x120mm22.5x101x120mm22.5x101x120mm22.5x101x120mm22.5x101x120mm
Peso150g150g150g150g150g150g
ApprovazioniCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHSCE, RoHS
Garanzia5 anni5 anni5 anni5 anni5 anni5 anni
Codice (SKU) Descrizione Listino (Sconto) Netto Stock
SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Base Relè 169,00 (-20%) 135,20 Netto IVA esclusa

15 in stock, 0 disponibili, 25 in arrivo

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Ext. Relè 199,00 (-20%) 159,20 Netto IVA esclusa

5 in stock, 2 disponibili

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Ext. Relè 199,00 (-20%) 159,20 Netto IVA esclusa

10 in stock, 10 disponibili

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Base Statico 169,00 (-20%) 135,20 Netto IVA esclusa

32 in stock, 0 disponibili, 50 in arrivo

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Ext. Statico 199,00 (-20%) 159,20 Netto IVA esclusa

0 in stock, 0 disponibili

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Ext. Statico 199,00 (-20%) 159,20 Netto IVA esclusa

6 in stock, 3 disponibili, 10 in arrivo

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Base SSR ZC 169,00 (-20%) 135,20 Netto IVA esclusa

5 in stock, 5 disponibili

SlimLine Modulo CPU Cortex M7 Compact Ethernet LLab Ext. SSR ZC 199,00 (-20%) 159,20 Netto IVA esclusa

0 in stock, 0 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40 Netto IVA esclusa

104 in stock, 69 disponibili

Cavo estensione I2C SlimLine passante (5cm) 11,50 (-20%) 9,20 Netto IVA esclusa

154 in stock, 117 disponibili

Adattatore 1-Wire a RS232 DS9097U 59,00 (-20%) 47,20 Netto IVA esclusa

16 in stock, 16 disponibili

Mini Lettore/scrittore micro SD-Card USB 7,60 (-20%) 6,08 Netto IVA esclusa

14 in stock, 10 disponibili

MicroSD-Card 256MB SLC Industrial Grade 18,00 (-20%) 14,40 Netto IVA esclusa

11 in stock, 16 disponibili

SlimLine Modulo I/O Mixed Signal Relé + RS232 179,00 (-20%) 143,20 Netto IVA esclusa

35 in stock, 11 disponibili, 30 in arrivo

SlimLine Modulo esp. I/O uscite statiche 16In 8Out 129,00 (-20%) 103,20 Netto IVA esclusa

19 in stock, 19 disponibili

SlimLine Modulo esp. I/O Analog. 5In/4Out + RS232 219,00 (-20%) 175,20 Netto IVA esclusa

11 in stock, 11 disponibili

SlimLine Modulo espans. I/O uscite relè 16In 8Out 129,00 (-20%) 103,20 Netto IVA esclusa

47 in stock, 45 disponibili

MDR-20-24 24Vdc 24W Power Supply 15,00 (-20%) 12,00 Netto IVA esclusa

23 in stock, 21 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

21 in stock, 21 disponibili

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

7 in stock, 7 disponibili

Cavo Ethernet UTP Cross in Rame CAT. 6 Verde/Grigio SF/UTP 2mt 5,00 (-20%) 4,00 Netto IVA esclusa

5 in stock, 5 disponibili

Simulatore I/O 200,00 (-20%) 160,00 Netto IVA esclusa

3 in stock, 3 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Supporto tecnico telefonico/on-line Pacchetto Lite (1 ora) 60,00 Netto IVA esclusa
Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Attivazione DID estensione codice programma CPU (Costo attivazione opzione su specifico dispositivo) 60,00 (-20%) 48,00 Netto IVA esclusa

Disponibile su ordinazione

Implementazione codice MIDxxxyzzz 100,00 Netto IVA esclusa

Disponibile su ordinazione

Opzione RTC PCF8523 su CPU Cortex M7 (NON necessario su versioni Extended) 20,00 (-20%) 16,00 Netto IVA esclusa

Disponibile su ordinazione

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Morsetto estraibile 5.08mm (6 poli) 1,08 Netto IVA esclusa

200 in stock, 200 disponibili

Morsetto estraibile 3.5mm (3 poli) 0,44 Netto IVA esclusa

422 in stock, 417 disponibili

Morsetto estraibile 3.5mm (8 poli) 1,20 Netto IVA esclusa

224 in stock, 224 disponibili
