Descrizione

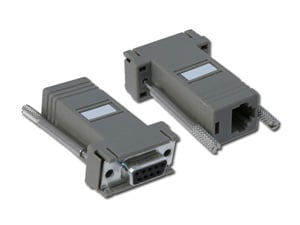

Il DS9097U è un sofisticato adattatore da 1-Wire (MicroLanTM) a RS232, che esegue la conversione del livello RS232 e genera in modo attivo i segnali di comunicazione 1-Wire.
Utilizzando un adeguato driver TMEX, questo dispositivo consente ad un PC IBM-compatibile di comunicare direttamente con qualsiasi dispositivo 1-Wire ad esso collegato attraverso la porta RJ-11. Gli adattatori DS9097U sono basati sul chip 1-Wire Line Driver DS2480B.
Il pin di settaggio della polarità di RXD/TXD del chip è connesso a VDD (non invertente). Il driver gratuito può essere scaricato da https://www.maximintegrated.com/en/app-notes/index.mvp/id/192. Il DS9097U può comunicare con i dispositivi 1-Wire sia a velocità regolare che in modalità Overdrive. La porta seriale deve supportare una velocità di trasmissione dati di 9600bps. Sotto il controllo del software, l’adattatore può essere impostato a velocità di trasmissione dati di 19200, 57600 e 115200bps. Le due velocità più elevate sono indicati per la comunicazione a velocità Overdrive con dispositivi in grado di supportare questa modalità.
Poiché il DS9097U opera in una modalità byte, ogni byte di dati ricevuti dalla porta RS232 genera otto time slot sulla linea 1-Wire. Per la connessione con le CPU SlimLine è consigliato l’utilizzo degli adattatori cod. CBL055*000 e CBL057**00.
