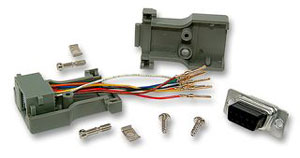

In unione con l’apposito cavo RJ45 8/8 non schermato permette la connessione delle apparecchiature provviste di connettore RJ45 ad apparecchiature provviste di connettore a 9 poli maschio.
Per la connessione basta inserire a pressione i terminali nel connettore DB9 femmina seguendo il codice colore dei cavi.
Tra (Parentesi) sono indicati i segnali corrispondenti presenti sulle porte RS232 dei nostri controllori.
- Pin 1 (Non Collegato): Blue
- Pin 2 (Non Collegato): Orange
- Pin 3 (DTR): Black
- Pin 4 (GND): Red
- Pin 5 (RX): Green
- Pin 6 (TX): Yellow
- Pin 7 (CTS): Brown
- Pin 8 (RTS): White
