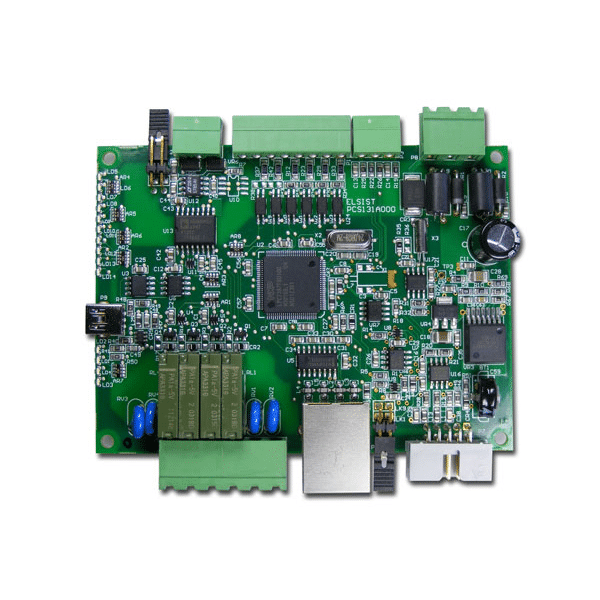

La CPU SlimLine Compact LogicLab OEM rappresenta l’entry-level della famiglia di controllori programmabili (PLC) SlimLine e può essere fornita separatamente come modulo OEM per integratori di sistemi.
Il dispositivo è dotato di 6 ingressi digitali, 4 uscite digitali (Relè o statiche) e 2 ingressi analogici (ove previsti) e consente, nelle versioni espandibili, la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ High-Speed nonché di schede sviluppate dal Cliente.
Come le altre CPU della famiglia esso incorpora un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 4 moduli di espansione (da verificare in funzione del modulo collegato).

A livello hardware questa CPU è dotata di:

  • 1 Porta COM RS232
  • 1 porta MiniUSB
  • 1 Bus di campo RS485 (ModBus) o CAN bus (Versioni Full)
  • 6 Input digitali isolati (1 counter 10 kHz)
  • 2 Input analogici 0-10Vdc (ove previsto)
  • 4 Output digitali isolati (Relè o statiche)
  • 1 bus di espansione I2C High-speed (Versioni espandibili)

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

La scheda è disponibile in otto diverse versioni:

  • Lite Relè: 1 RS232C, 1 USB, 6 In digitali, 4 Out Relè,
  • Base Relè/Statico/SSR: 1 RS232C, 1 USB, 6 In digitali, 2 In Analogici, 4 Out Relè/Stat./SSR, Bus I2C,
  • Full RS485 Relè/Statico/SSR: 1 RS232C, 1 USB, 6 In digitali, 2 In Analogici, 4 Out Relè/Stat./SSR, Bus I2C, 1 RS485 isolata.
  • Full CAN Relè: 1 RS232C, 1 USB, 6 In digitali, 2 In Analogici, 4 Out Relè, Bus I2C, 1 CAN isolato.

Le versioni RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045**00) da ordinare separatamente.

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione (da ordinare separatamente).

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

La CPU è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito.

Questo dispositivo costituisce altresì una valida alternativa alle schede Arduino e, per talune applicazioni, a Raspberry Pi. Per comparare le differenze rispetto a questi sistemi vedere questo link.

Grazie al supporto del protocollo Modbus RTU e ASCII possono essere connessi terminali operatore e/o software SCADA.

VersioneLite Versione Base Versione Full RS485 Versione Full CAN
Relé Relé Statico SSR ZC Relé Statico SSR ZC Relé
Alimentazione 10-30Vdc 1.53W (1) 10-30Vdc 1.7W (1)
Alimentazione fornita al bus espansione nessuna 5Vdc 0.65A max. 5Vdc 0.6A max.
Processore NXP LPC2387 72MHz (ARM7TDMI)
Memoria programma FlashEPROM 512kBytes (48kBytes User program) (Disponibile opzione 96KBytes User Program) Durata minima ritenzione dati 10 anni
Memoria dati SRAM 96kBytes (12kBytes User data)
Memoria di massa FlashEPROM 1MBytes (260kBytes User data) Durata minima ritenzione dati 20 anni
Memoria dati tampone FRAM 16kBytes (3kBytes User data) Durata minima ritenzione dati 10 anni
File system Proprietario
FTP server
Real Time Clock nessuno Sì, con funzione ora legale automatica Funzionamento a sistema spento con SuperCAP (minimo 1 mese)
Tempi esecuzione Istruzioni Logiche: 125uS/k (Tip.)
Istruzioni Matematiche (Int.): 345uS/k (Tip.)
Istruzioni Matematiche (Float.): 1,15mS/k (Tip.)
Utilizzo memoria programma Istruzioni Logiche: 12kB/k (Tip.)
Istruzioni Matematiche (Int.): 18kB/k (Tip.)
Istruzioni Matematiche (Float.): 38kB/k (Tip.)
I/F USB Sì, su conn. mini-USB B (modo device)
Ingressi digitali 6 Optoisolati PNP/NPN: 4 x 10-30Vdc, [email protected], 2 x 5-30Vdc, [email protected] (di cui 1 utilizzabile come counter Fmax 10kHz)
Ingressi Analogici Nessuno 2 * 0-10Vdc 10bit, Tempo conversione: 5uS
Uscite digitali 4 Relè [email protected] [email protected] max. (4) 4 Relè [email protected] [email protected] max. (4) 4 Statiche [email protected] PNP/NPN (4)(5) TOn:4mSmax TOff:1mSmax 4 SSR Zero-Cross 2Arms 20-240Vrms (-20 to 25°C), 1Arms (70°C) (4)I2T for fusing: 8A2sZero-Cross Turn-On Voltage: 20V minLatching Current: 100mA min 4 Relè [email protected] [email protected] max. (4) 4 Statiche [email protected] PNP/NPN (4)(5) TOn:4mSmax TOff:1mSmax 4 SSR Zero-Cross 2Arms 20-240Vrms (-20 to 25°C), 1Arms (70°C) (4)I2T for fusing: 8A2sZero-Cross Turn-On Voltage: 20V minLatching Current: 100mA min 4 Relè [email protected] [email protected] max. (4)
I/F Ethernet Non prevista
Bus di campo nessuno nessuno RS485 Fail Safe isolata ad alta impedenza (3) CAN Bus isolatoCompatibile 2.0B, ISO 11898-1
Bus espansione nessuno I2C? High-Speed
Nr. max. moduli espansione nessuno 4
I/F RS232 Nr porte 1 * DTE su connettore RJ45
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Bit di dato 7 o 8
Bit di stop 1 o 2
Parità Pari, Dispari, Nessuna
Protocolli supportati Modbus RTU/ASCII Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus RTU/ASCII DMX (Opzione)DLMS (IEC62056-21)(Opzione) Modbus RTU/ASCII DMX (Opzione)DLMS (IEC62056-21)(Opzione)
Indicatori stato Power, RUN, READY, USB activity, Stato I/O
Pagine web configurabili dall’utente Sì, accessibili attraverso porta USB
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura di stoccaggio: da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni EN 61000-6-2:2005EN 61000-6-4:2007
Garanzia 2 Anni
Tool di programmazione LogicLab (Vers. 2.0.0 o superiore)(Gratuito)
Linguaggi supportati Tutti quelli previsti dalla normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Note:
(1) Caso peggiore
(2) @10Vdc Rload=20Ohm
(3) Protocolli supportati: Modbus RTU, Modbus ASCII, DMX
(4) 1 comune ogni 2 uscite
(5) di cui 1 utilizzabile come PWM
Descrizione Listino (Sconto) Netto
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40
Cavo estensione I2C (20cm) 8,50 (-20%) 6,80
Cavo estensione I2C SlimLine 9,90 (-20%) 7,92
Morsetto estraibile 5.08mm (3 poli) 0,48 Prezzo netto IVA esclusa
Morsetto estraibile 5.08mm (6 poli) 1,08 Prezzo netto IVA esclusa
Morsetto estraibile 3.5mm (3 poli) 0,44 Prezzo netto IVA esclusa
Morsetto estraibile 3.5mm (8 poli) 1,20 Prezzo netto IVA esclusa
Adattatore 1-Wire a RS232 63,00 (-20%) 50,40
ITALTRONIC 10.0002225 RailBox Grigio 22.5mm - Lavorazione a disegno MCP044B000 13,29 (-20%) 10,63
Descrizione Listino (Sconto) Netto
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00
Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00
Cavo USB A to mini B 2,50 (-20%) 2,00
Descrizione Listino (Sconto) Netto
Supporto tecnico Pacchetto Lite (1 ora) 55,00 Prezzo netto IVA esclusa
Descrizione Listino (Sconto) Netto
Implementazione codice MIDxxxyzzz 100,00 Prezzo netto IVA esclusa
