Netlog III è un controllore programmabile (PLC), ingegnerizzato in contenitore DIN 43880, appartenente alla famiglia di controllori Netsyst e programmabile in conformità con lo standard internazionale IEC61131-3.

Icona - 3 years warranty
Icona - Made in Italy
Icona - Industry 4.0 Ready
Svuota

Descrizione

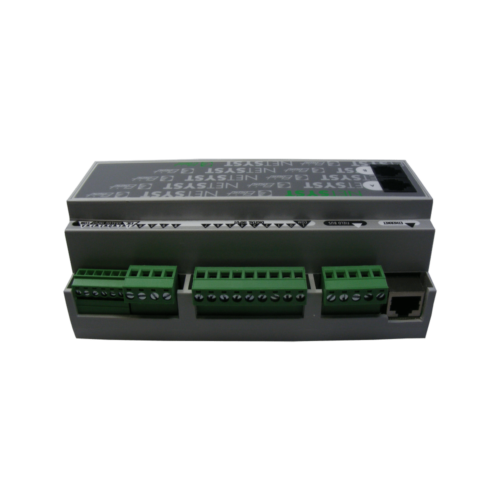

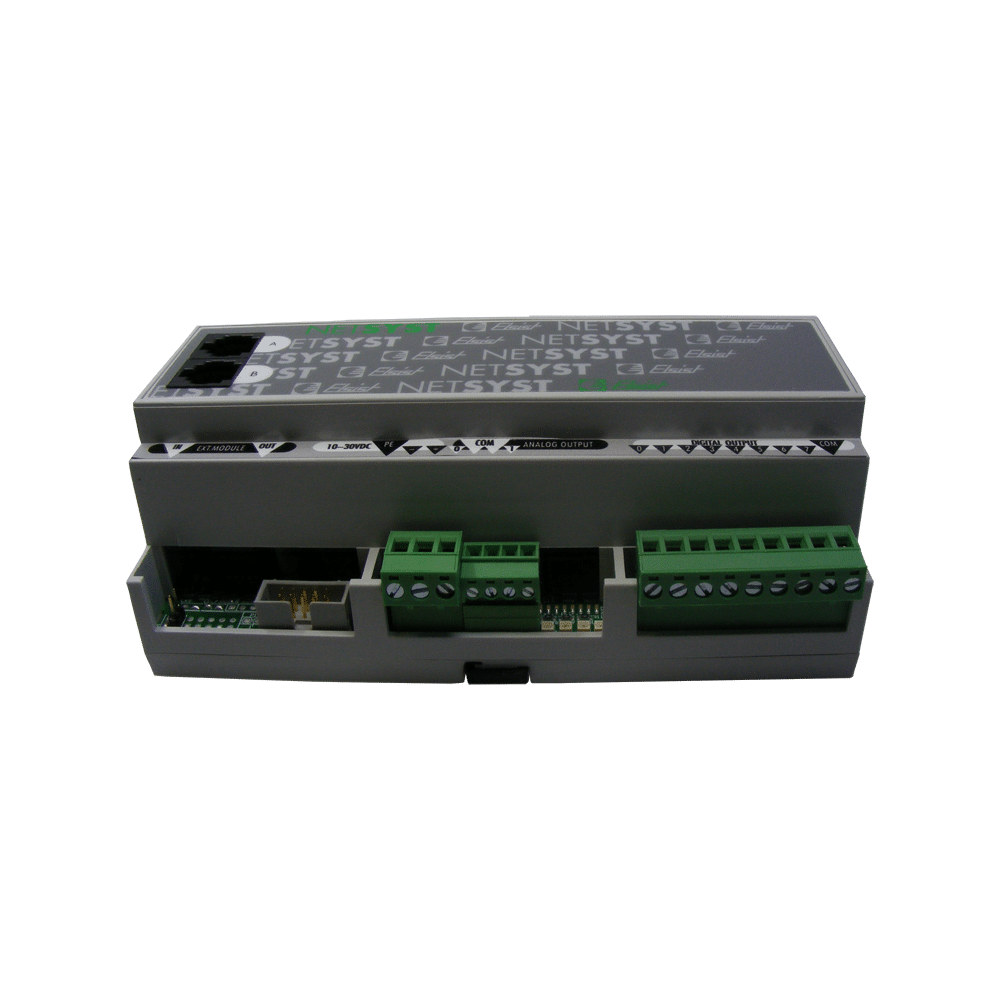

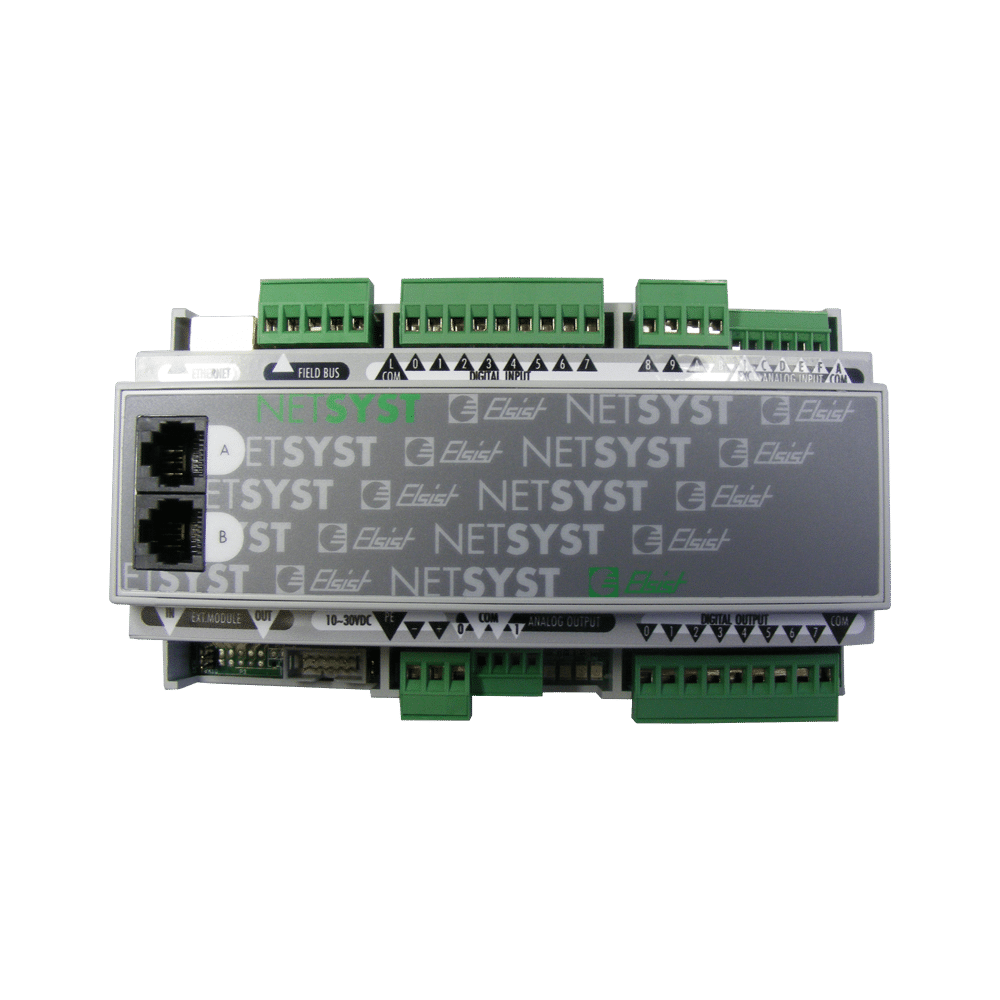

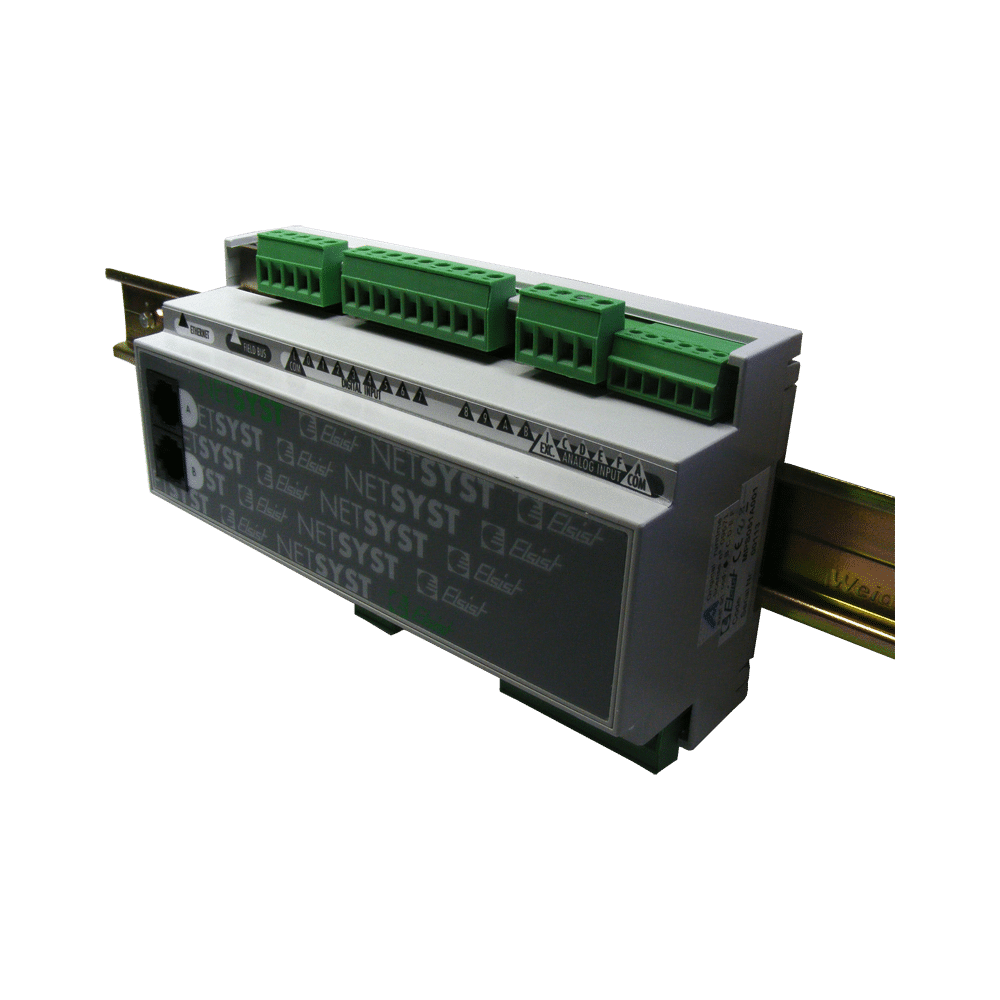

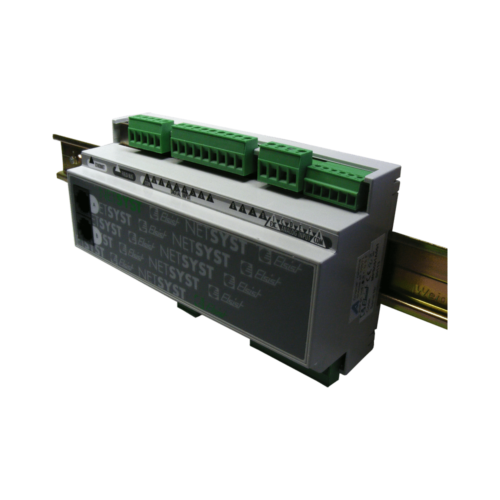

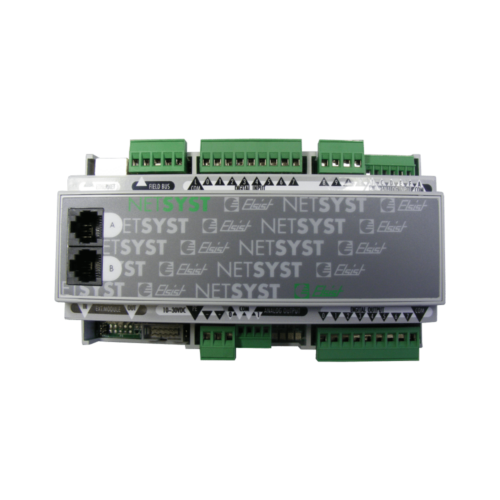

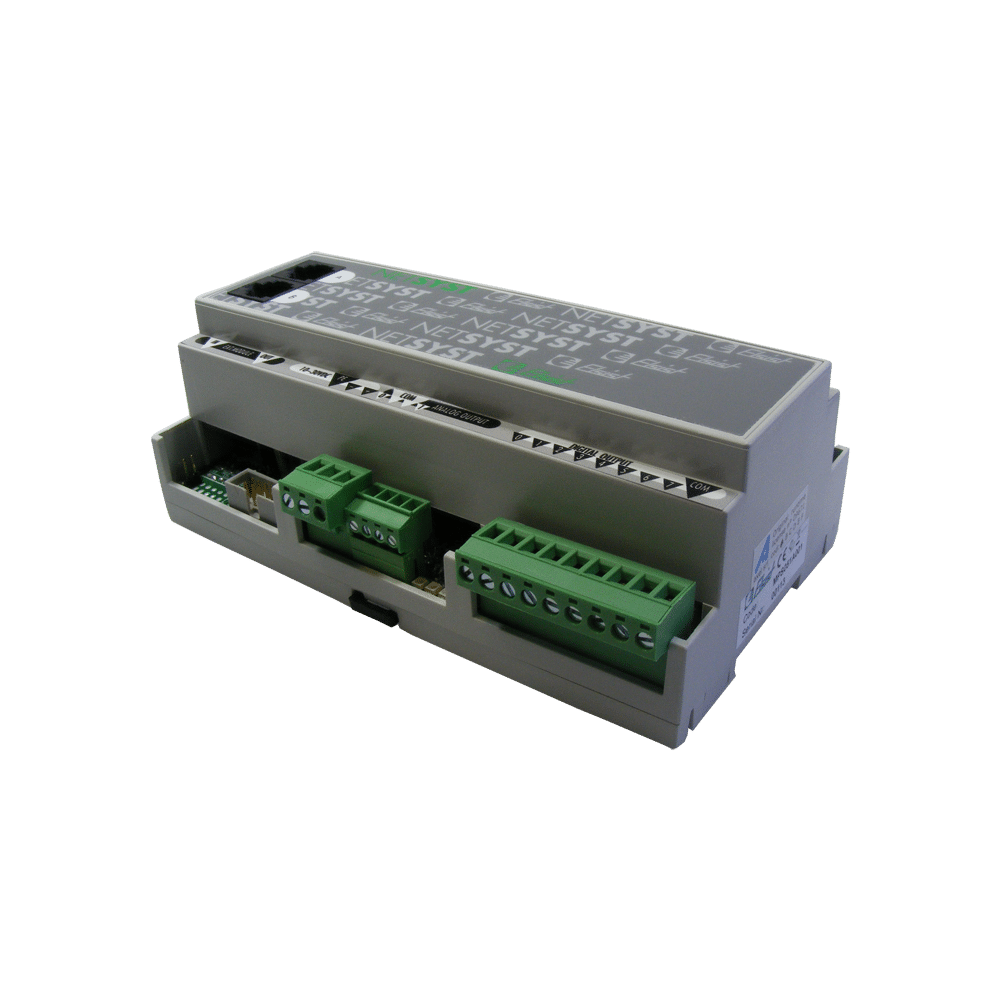

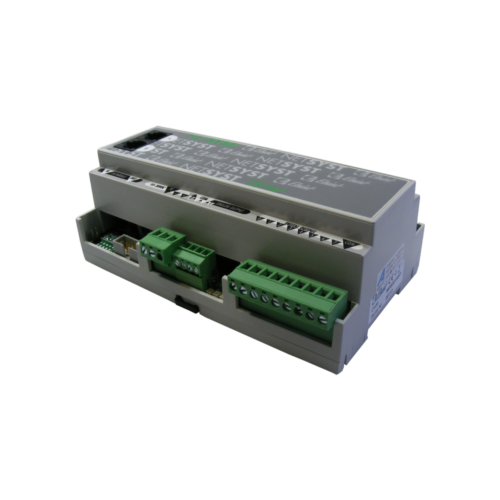

Netlog III è una famiglia di controllori programmabili (PLC), ingegnerizzati in contenitore DIN 43880, programmabili in conformità con lo standard internazionale IEC61131-3.

Il dispositivi sono dotati di web server integrato capace di rendere disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché di pagine web configurabili integralmente dall’utente.

Il modulo base dispone di 12 ingressi logici optoisolati (PNP/NPN), 8 uscite digitali a relè o statiche, 4 ingressi analogici 16bit 0-10V/0-20mA (o 2 RTD), 2 uscite analogiche 0-10V. Lo stato degli I/O logici è visualizzato attraverso LED.

L’apparecchio accetta alimentazione a range esteso da 10 a 30Vdc. La capacità di operare con tensione di alimentazione a 12V semplifica la soluzione di svariate applicazioni domotiche, automotive e, in genere, laddove è richiesta un’alimentazione da batteria.

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Il modulo è disponibile in diverse versioni:

  • Base Relè: 2 RS232C, 12 In digitali, 4 In Analogici, 8 Out Relè, 1 Ethernet.

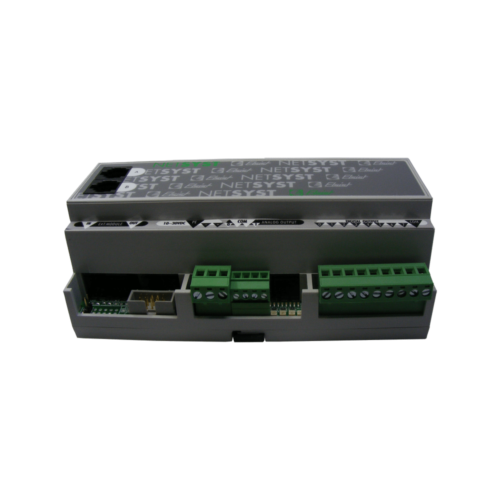

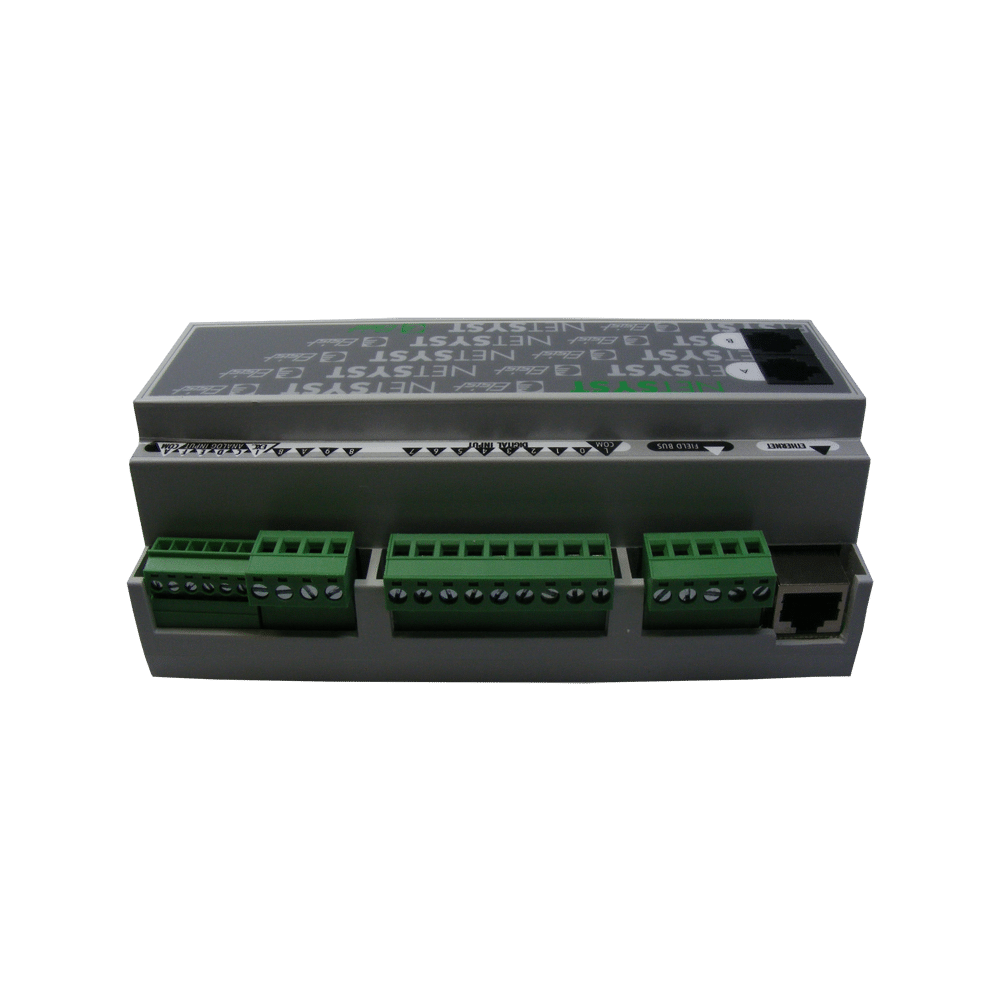

  • Full RS485 Relè: 2 RS232C, 12 In digitali, 4 In Analogici, 8 Out Relè, 1 Ethernet, 1 RS485 isolata.

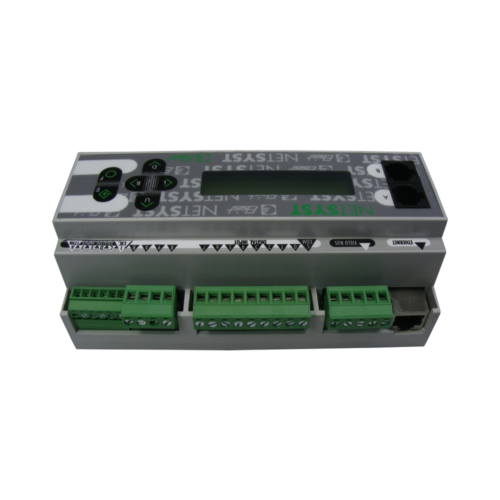

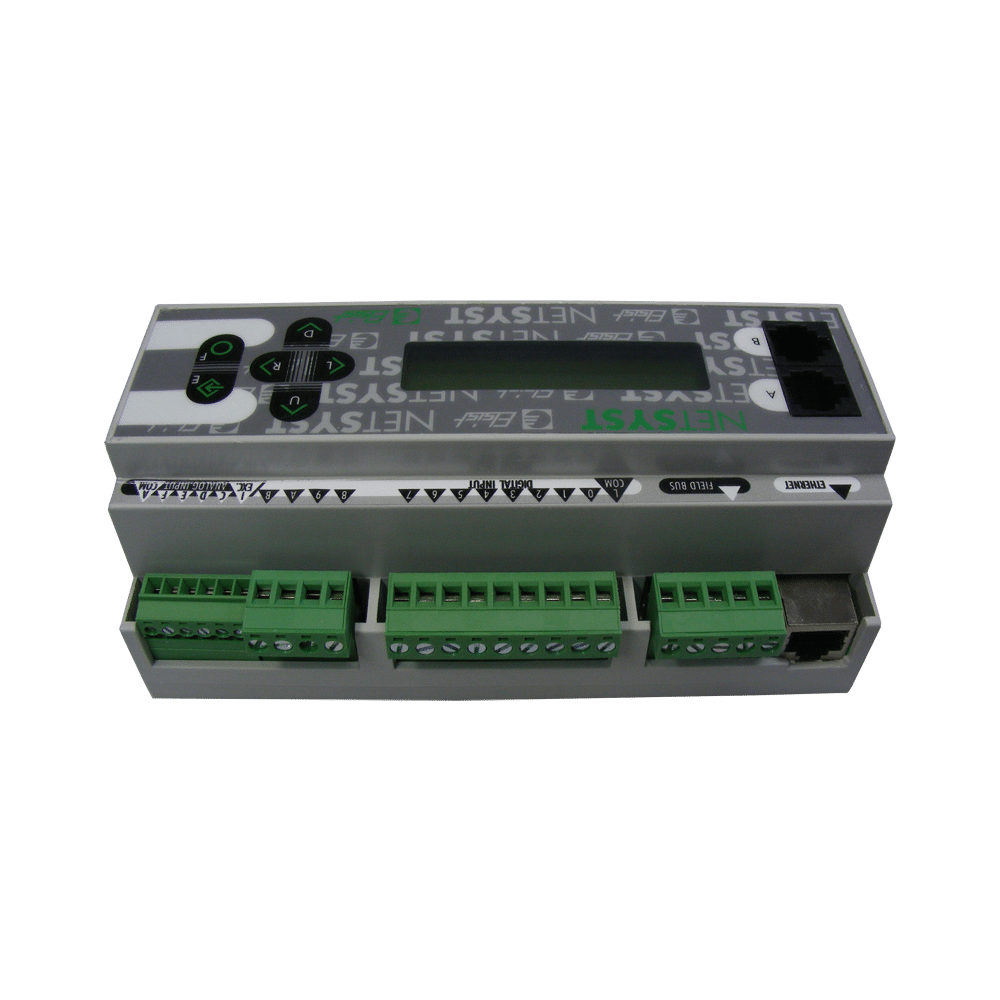

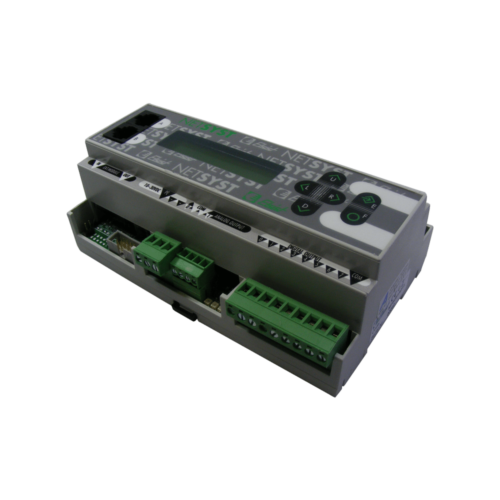

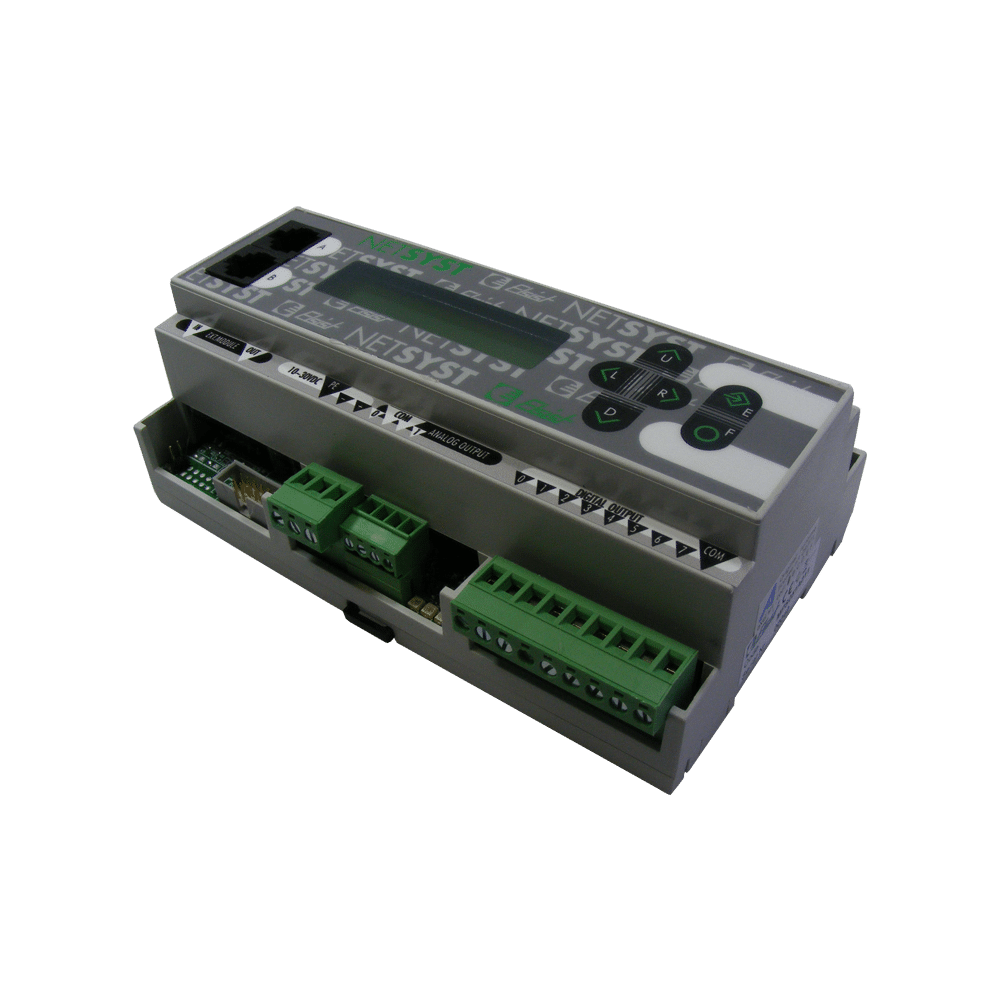

  • Full RS485 Relè + Display: 2 RS232C, 12 In digitali, 4 In Analogici, 8 Out Relè, 1 Ethernet, 1 RS485 isolata, Tastiera/display integrata.

Le versioni Base e Full sono equipaggiate con 2 porte seriali RS232 e 1 porta Ethernet.
Le versioni Full RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

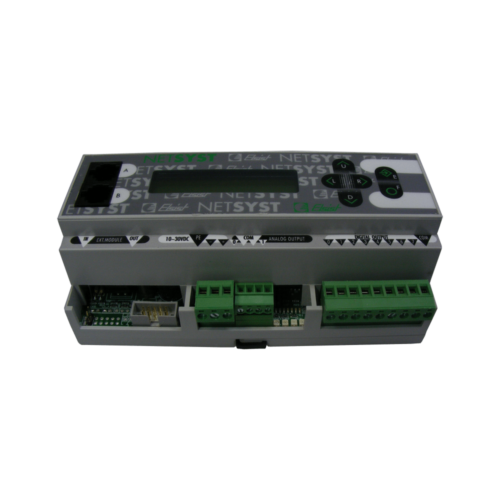

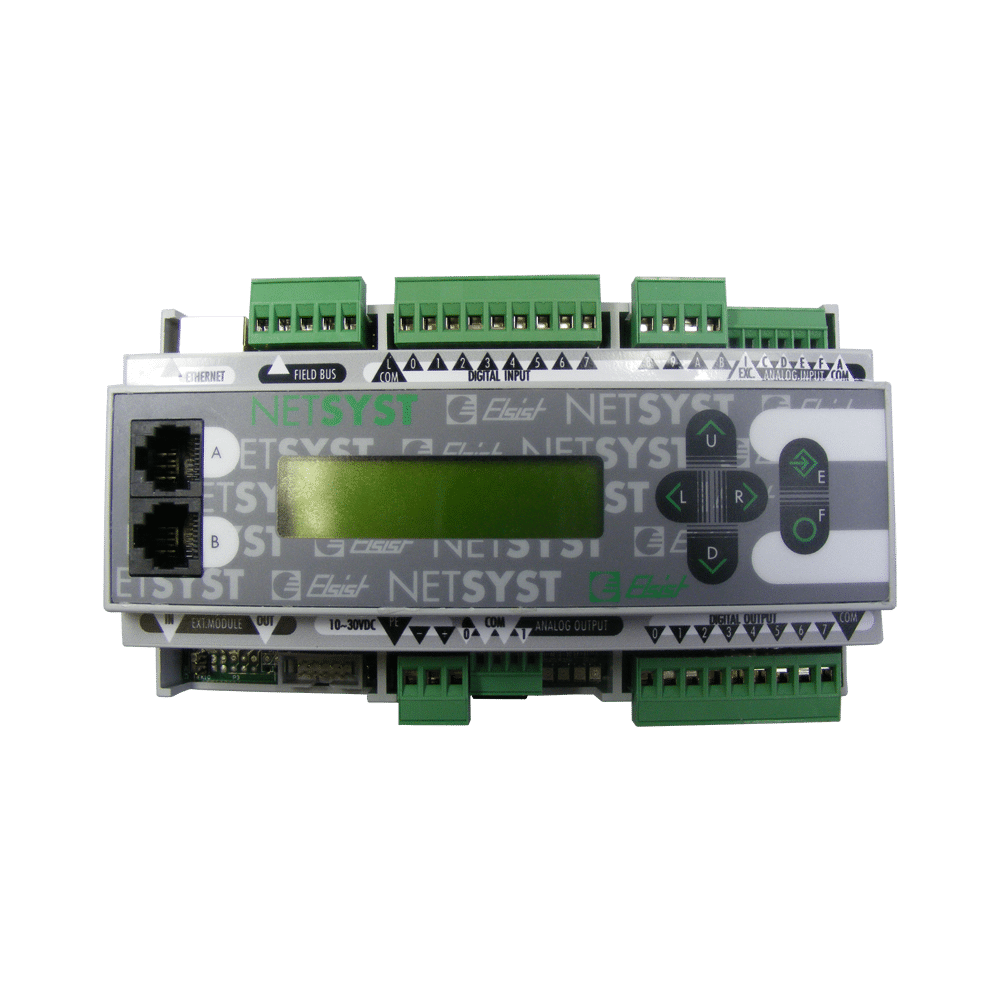

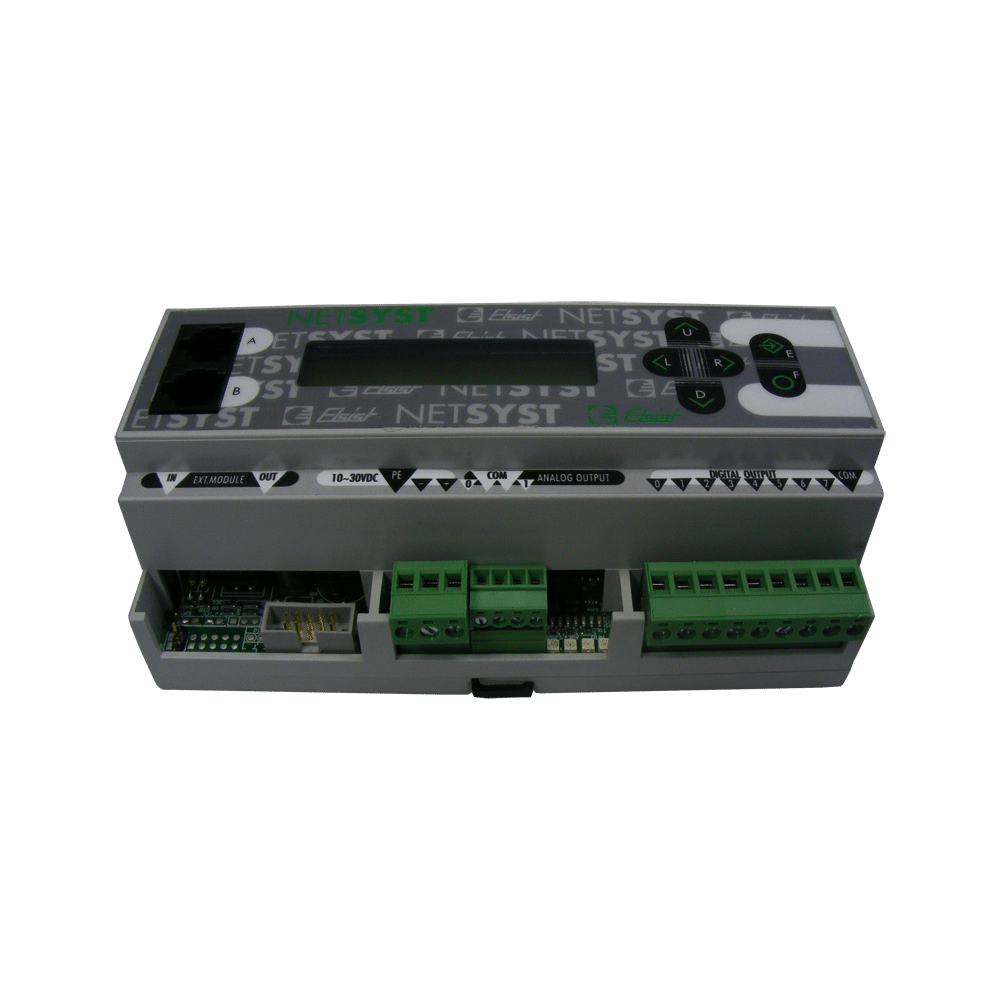

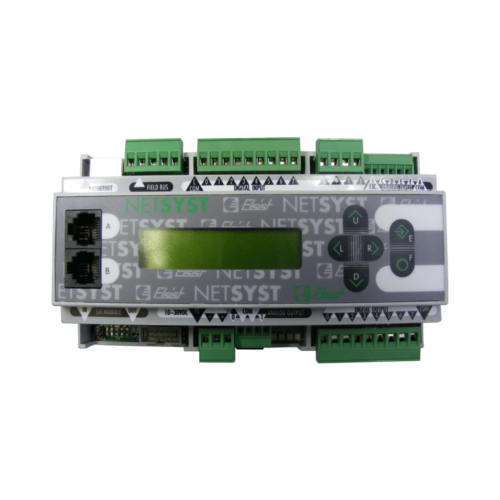

Sulle versioni Full è inoltre disponibile l’opzione “Display” con tastiera a 6 tasti e display LCD alfanumerico da 2 righe per 16 caratteri.

L’apparecchio è espandibile attraverso i moduli di estensione 20I/O della famiglia Netsyst (fino a 7 moduli indirizzabili), attraverso il bus I2C™ di cui è provvisto.

Per la connessione dei moduli di estensione occorre utilizzare gli appositi cavi di estensione bus precablati (Cod. CBL045**00) da ordinare separatamente.

Le connessioni degli I/O sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Netlog III è stato concepito con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

Il PLC è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito.

Il dispositivo è compatibile dal punto di vista dimensionale e delle connessioni, con il precedente modello Netlog II.

Netlog è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare PLC semicustom estremamente sensibili al costo.

Grazie al supporto del protocollo Modbus RTU/ASCII possono essere connessi terminali operatore e software SCADA.

Versione Base
MPS051*000
Versione Full RS485
MPS051*001
Versione Full RS485+Display
MPS051*011
Alimentazione 10-30Vdc 3W (1) 10-30Vdc 4.65W (1)
Alimentazione fornita al bus espansione 5Vdc 1.5A max. 5Vdc 1.5A max.
Processore NXP LPC2387 72MHz (ARM7TDMI)
Memoria programma FlashEPROM 512kBytes (96kBytes User program) Durata minima ritenzione dati 10 anni
Memoria dati SRAM 96kBytes (12kBytes User data)
Memoria di massa FlashEPROM 1MBytes (260kBytes User data) Durata minima ritenzione dati 10 anni. Min. 100.000 cicli di programmazione/cancellazione per pagina.
Memoria dati tampone FRAM 16kBytes (3kBytes User data) Durata minima ritenzione dati 10 anni
File system Proprietario
FTP server
Real Time Clock Sì, con funzione ora legale automatica Funzionamento a sistema spento con SuperCAP (minimo 1 mese) SNTP (Simple Network Time Protocol) supportato (4)
Tempi esecuzione Istruzioni Logiche: 134uS/k (Tip.)
Istruzioni Matematiche (Int.): 406uS/k (Tip.)
Istruzioni Matematiche (Float.): 1,37mS/k (Tip.)
Utilizzo memoria programma Istruzioni Logiche: 12kB/k (Tip.)
Istruzioni Matematiche (Int.): 18kB/k (Tip.)
Istruzioni Matematiche (Float.): 39kB/k (Tip.)
I/F USB Nessuna
I/F Ethernet 1 RJ45 10/100base-T(x) Auto-MDIX
Ingressi digitali 12 Optoisolati PNP/NPN10-30Vdc, [email protected]
Ingressi Analogici 4 in modo comune o 2 in differenziale (16bit)
0-10Vdc o 0-1.25Vdc o 0-20mA (modo comune/differenziale), RTD con eccitazione 200uA (solo modo differenziale)
Freq. acq.: 105Hz (tensione/corrente), 5.35Hz (RTD)
Uscite digitali 8 Relè [email protected]/[email protected] max. 1 comune
Uscite analogiche 1 * 0-10Vdc 10mA max (PWM 16bit) e 1 * 0-10Vdc 10mA max (DAC 12bit)
Bus di campo Nessuno RS485 Fail Safe isolata ad alta impedenza (3)
Bus espansione I2C High-Speed
Nr. max. moduli espansione 7 moduli espansione Netsyst
I/F RS232 Nr porte 2 * DTE su connettore RJ45
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Bit di dato 7 o 8
Bit di stop 1 o 2
Parità Pari, Dispari, Nessuna
I/F operatore (Opzione Display) Display non prevista STN 2*16 caratteri alfanumerico retroilluminato LED
Tastiera 6 Tasti a membrana
Protocolli supportati Modbus RTU/ASCII DMX (Opzione), DLMS (IEC62056-21)(Opzione), Modbus over IP TCP/IP, UDP (Client/Server supported)(4), HTTP (4), SNMP, REST, MQTT Client.
Indicatori stato Power, RUN, READY, Stato I/O
Pagine web configurabili dall’utente
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura di stoccaggio: da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 160 mm L x 90 mm W x 58 mm H
Peso: 150g
Approvazioni CE, RoHS
Tool di programmazione LogicLab (Vers. 2.1.0 o superiore)(Gratuito)
Linguaggi supportati Tutti quelli previsti dalla normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Programmazione remota
Note:
(1) Caso peggiore versione con opzione Display
(3) Protocolli supportati: Modbus RTU, Modbus ASCII, DMX
(4) Da Firmware SFW184B000

Descrizione Listino (Sconto) Netto
NETLOG III Base Relè ETH 289,00 (-20%) 231,20 Netto IVA esclusa

5 in stock

NETLOG III Full RS485 Relè ETH 343,00 (-20%) 274,40 Netto IVA esclusa

1 in stock

NETLOG III Full RS485 Relè ETH + Opzione Display 399,00 (-20%) 319,20 Netto IVA esclusa

1 in stock

Descrizione Listino (Sconto) Netto
Cavo estensione I2C (20cm) (NON passante) 8,50 (-20%) 6,80 Netto IVA esclusa

0 in stock

Modulo espansione 20I/O serie Netsyst 159,00 (-20%) 127,20 Netto IVA esclusa

3 in stock

MDR-20-24 24Vdc 24W Power Supply 14,00 (-20%) 11,20 Netto IVA esclusa

15 in stock

Descrizione Listino (Sconto) Netto
Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

13 in stock

Cavo Ethernet UTP Cross in Rame CAT. 6 Verde/Grigio SF/UTP 2mt 4,99 (-20%) 3,99 Netto IVA esclusa

3 in stock

Simulatore I/O 200,00 (-20%) 160,00 Netto IVA esclusa

2 in stock

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Data sheet LogicLab (Italiano)

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL169C000 PDF Quick Start Guide LogicLab CPU SlimLine e Netlog III (Italiano)
2 MNL168C100 ??? Manuale riferimenti hardware Netlog III
3 MNL151D110 PDF Manuale programmazione IEC61131-3 (Inglese)
4 MNL151D030 PDF Manuale programmazione IEC61131-3 (Italiano)
5 ??? Manuale utente LogicLab Vers. 4.0 (Italiano)
6 PDF Guida avvio veloce per LogicLab

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 ANT007A000 ??? Corretto utilizzo dei moduli di uscita a relè
2 ANT005A*00 ??? Corretto cablaggio delle reti RS485

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 ??? Dimensionali meccanici prodotti linea Netsyst (Formato DXF)

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 FRM124C*00 ??? Dichiarazione di conformità RoHS SlimLine/Netsyst

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 SFR100A120 ??? Libreria per utilizzare su sistemi XTarget programmi sviluppati per sistemi XUnified (eLLabXTargetAdjLib) v1.1.20
2 SFR099A000 ??? Libreria per utilizzare su sistemi XUnified programmi sviluppati per sistemi XTarget (eLLabXUnifiedAdjLib) v1.0.0
3 SFR097B100 ??? Liibreria dispositivi I2C (eLLabI2CDevsLib) v2.1.0
4 SFR095B100 ??? Libreria gestione servizi cloud (eLLabCloudSvLib) v2.1.0
5 SFR094A020 ??? Libreria unificata per LogicLab (eLLabXUnified12Lib) v1.0.20
6 SFR091C510 ??? Libreria HTTP (eLLabHTTPLib) v3.5.10
7 SFR085D310 ??? Gestione dispositivi con protocollo MODBUS (eLLabMdbDevsLib) v4.3.10  New!
8 SFR084A000 ??? Libreria gestione periferiche (eLLabDevicesLib_A000) v1.0.0
9 SFR083B100 ??? Libreria scambio dati tra sistemi (eLLabDataExchLib) v2.1.0
10 SFR082B110 ??? Libreria supporto SNMP (eLLabSNMPLib) v2.1.10
11 SFR081A700 ??? Libreria connessione a servizio REST (eLLabRESTSvcLib_A700) v1.7.0
12 SFR079C220 ??? Libreria networking (eLLabNetworkLib) v3.2.20
13 SFR076A200 ??? Libreria ModemMachine (eLLabMdmMachineLib_A200) v1.2.0
14 SFR074A000 ??? Libreria gestione protocollo ccTalk (eCCTalkProtoLib) v1.0.0
15 SFR070C000 ??? Libreria gestione terminali (eLLabHMIBuiltInLib) v3.0.0
16 SFR066B020 ??? Libreria funzioni ed FB obsolete (eLLabObsoleteLib) v2.0.20
17 SFR065C010 ??? Libreria gestione file di Log (eLLabLogLib) v3.0.10
18 SFR062C000 ??? Libreria comunicazione con inverter Power One (eLLabPowerOneLib_C000) v3.0.0
19 SFR061C100 ??? Libreria gestione sentenze NMEA (eLLabNMEALib) v3.1.0
20 SFR060B000 ??? Libreria supporto dispositivi HWgroup (eHwGSpLib_B000) v2.0.0
21 SFR059E000 ??? Libreria funzioni supporto One-Wire (eLLab1WireLib) v5.0.0
22 SFR057G000 ??? Libreria funzioni gestione modem (eLLabModemLib) v7.0.0
23 SFR056A100 ??? Libreria DMX (eDMXLib) v1.1.0
24 SFR054D140 ??? Libreria utilità (eLLabUtyLib) v4.1.40
25 SFR053B200 ??? Libreria funzioni standard IEC61131-3 (eLLabStdLib_B200) v2.2.0
26 SFR0101A000 ??? Libreria matematica (eLLabMathsLib) v1.0.0

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PTP179A000 ??? Esempio utilizzo funzioni ed FB libreria "eLLabMathsLib"
2 PTP178A000 ??? Programmi esempio video tutorials "Utilizzare SlimLine"
3 PTP176B000 ??? Esempio utilizzo funzioni ed FB libreria "eLLabI2CDevsLib"
4 PTP167A100 ??? Alias "BeebotteStartUp", esempio connessione a servizio Beebotte
5 PTP158A000 ??? Alias "BeebotteMQTT", pubblicazione topic su Beebotte
6 PTP157A000 ??? Alias "HTTPServerDemo", dimostrativo FB HTTPServer
7 PTP156B310 ??? Esempi libreria eLLabHTTPLib
8 PTP155A000 ??? Alias "ScopeMeter", dimostrativo oscilloscopio con pagina web
9 PTP153B000 ??? Pagine web dinamiche per sistemi SlimLine/Netsyst
10 PTP151A000 ??? Alias "CmdLineIFServer" server a linea di comando
11 PTP148A000 ??? Esempi di utilizzo, Libreria HMI integrati (eLLabHMIBuiltInLib_xxxx)
12 PTP142A000 ??? Progetto esempio dashboard responsive in Ajax
13 PTP141C110 ??? Esempi di utilizzo, Libreria dispositivi Modbus (eLLabMdbDevsLib)
14 PTP140A000 ??? Esempi di utilizzo, Libreria gestione dispositivi (eLabDevicesLib_xxxx)
15 PTP137B200 ??? Esempi di utilizzo, libreria protocollo SNMP (eLLabSNMPLib)
16 PTP136B000 ??? Esempi di utilizzo, Libreria data logging (eLLabLogLib)
17 PTP135B330 ??? Alias "RESTSvcDemo", dimostrativo connessione al portale di servizio REST
18 PTP126A000 ??? Esempi di utilizzo, Libreria dispositivi HWgroup (eHwGSpLib_xxxx)
19 PTP123C000 ??? Esempi utilizzo, libreria protocollo NMEA (eLLabNMEALib_xxxx)
20 PTP120B100 ??? Esempi utilizzo, libreria one-wire (ePLC1WireLib)
21 PTP118B400 ??? Esempi utilizzo, libreria utilità (eLLabModemLib_xxx)
22 PTP117A100 ??? Esempi utilizzo, libreria DMX (eDMXLib)
23 PTP116C130 ??? Esempio utilizzo funzioni ed FB libreria "eLLabXUnified12Lib"
24 PTP115B000 ??? Esempi utilizzo, libreria standard IEC61131-3 (eLLabStdLib_xxxx)
25 PTP114B500 ??? Esempi utilizzo, libreria utilità (eLLabUtyLib)
26 MDP126A100 ??? Alias "ESPurnaSonoff", gestione dispositivo Sonoff con firmware ESPurna v1.1.0

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 SFW186A400 ??? Firmware schede Netsyst 20 I/O mixed signal (Cod. PCB099*) v1.4.0

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PCK033I110 ??? Pacchetto installazione suite IEC61131-3 (LogicLab Ver. 5.12.0.36) v9.1.10

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PCS101A000 ??? Dimensionale tastiera prodotti linea Netsyst
