165,00 (-20%) 132,00 Netto IVA esclusa

Compatibile con CPU codici MPS051****

6 in stock, 6 disponibili

3 Anni di garanzia
Made in italy
SKU: PCB099J100 Categoria: Marchio: Elsist

Descrizione

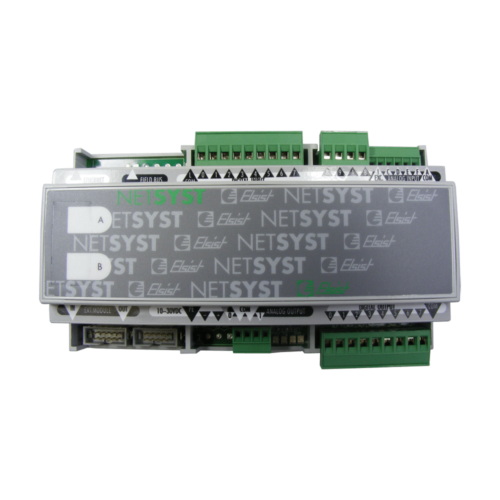

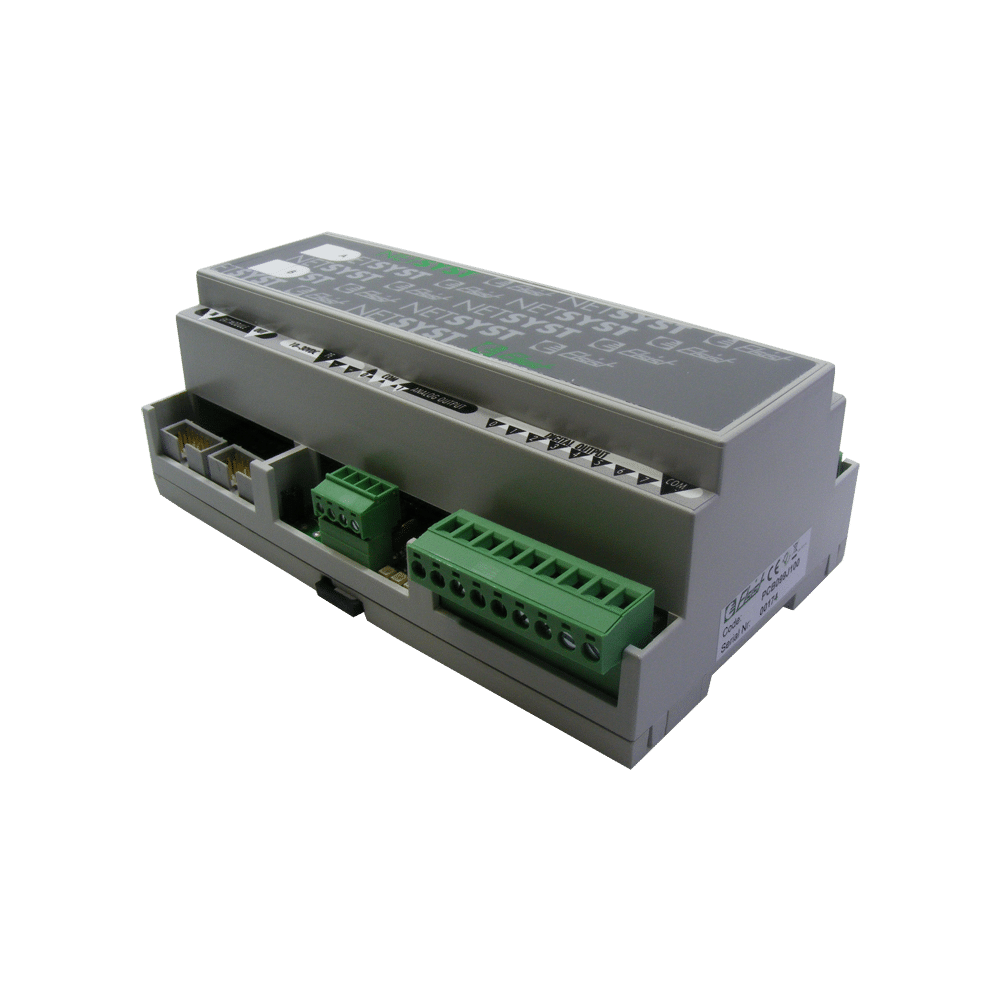

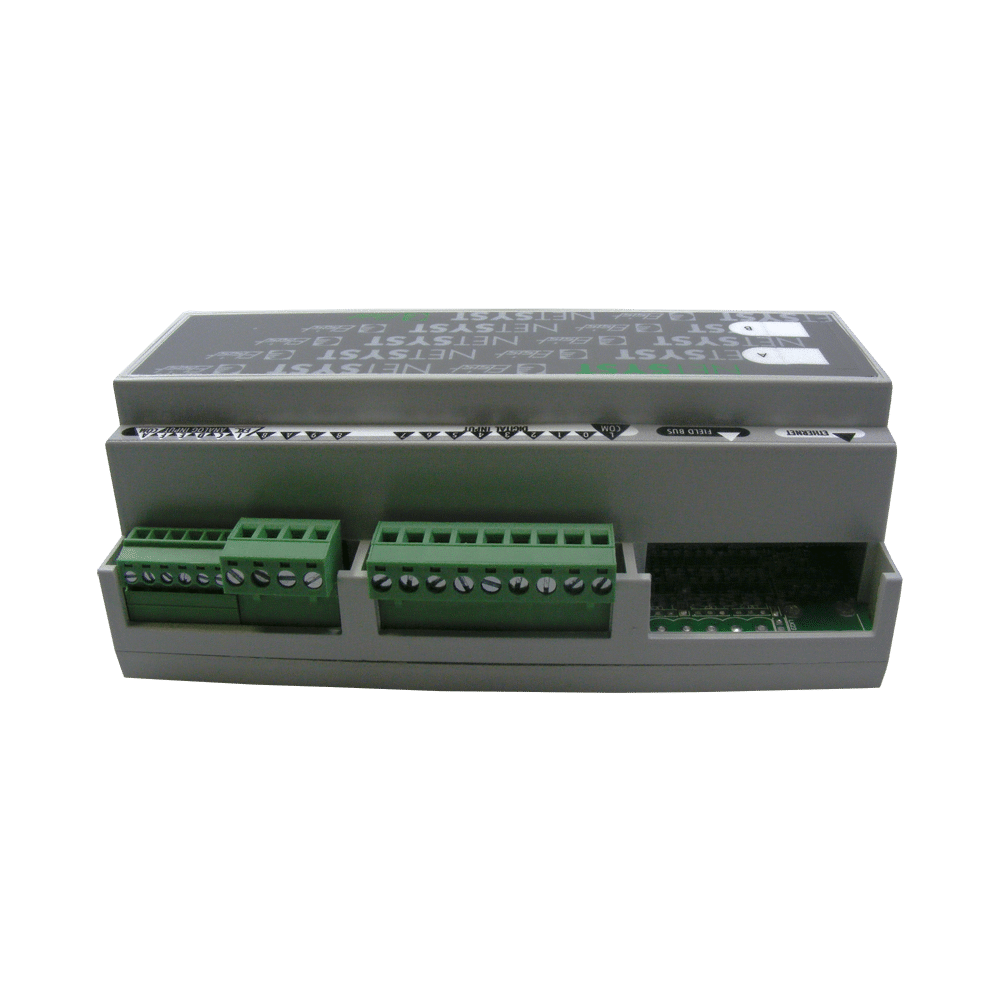

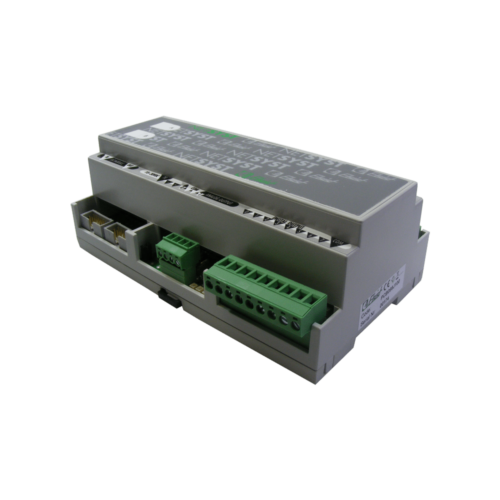

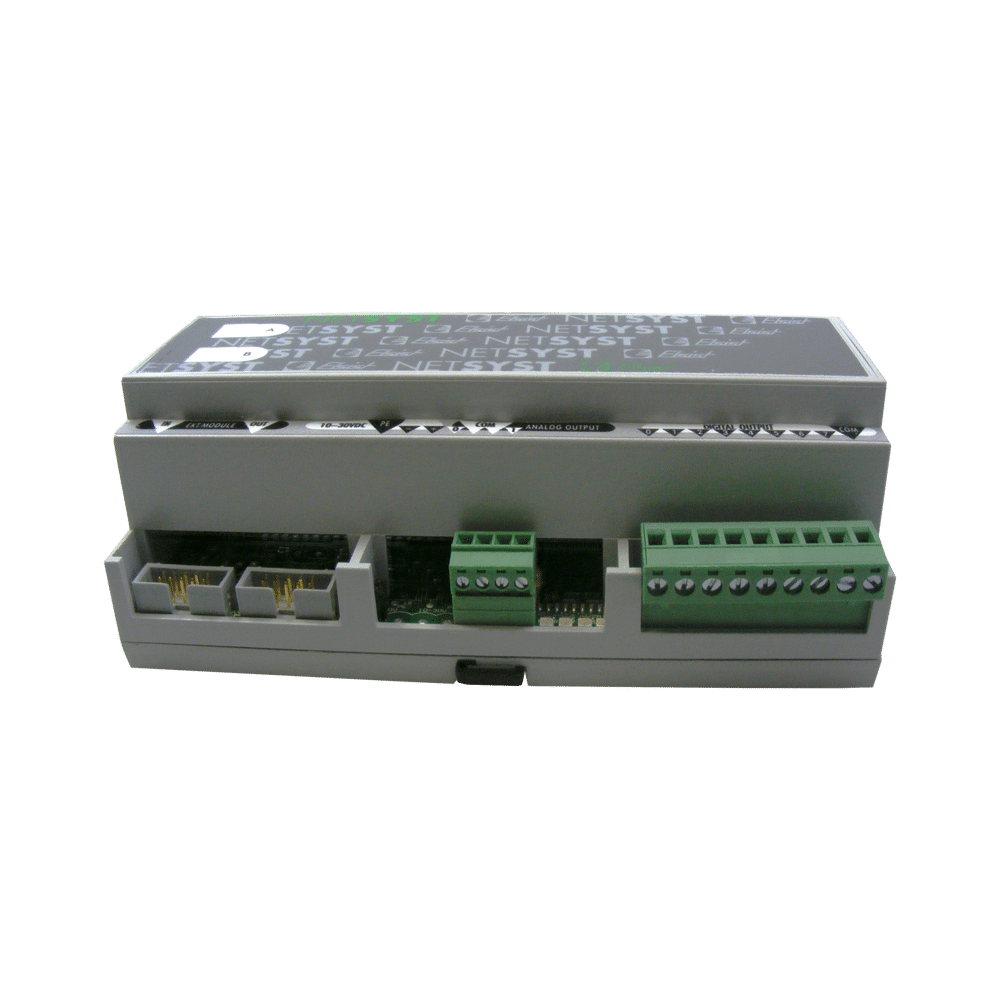

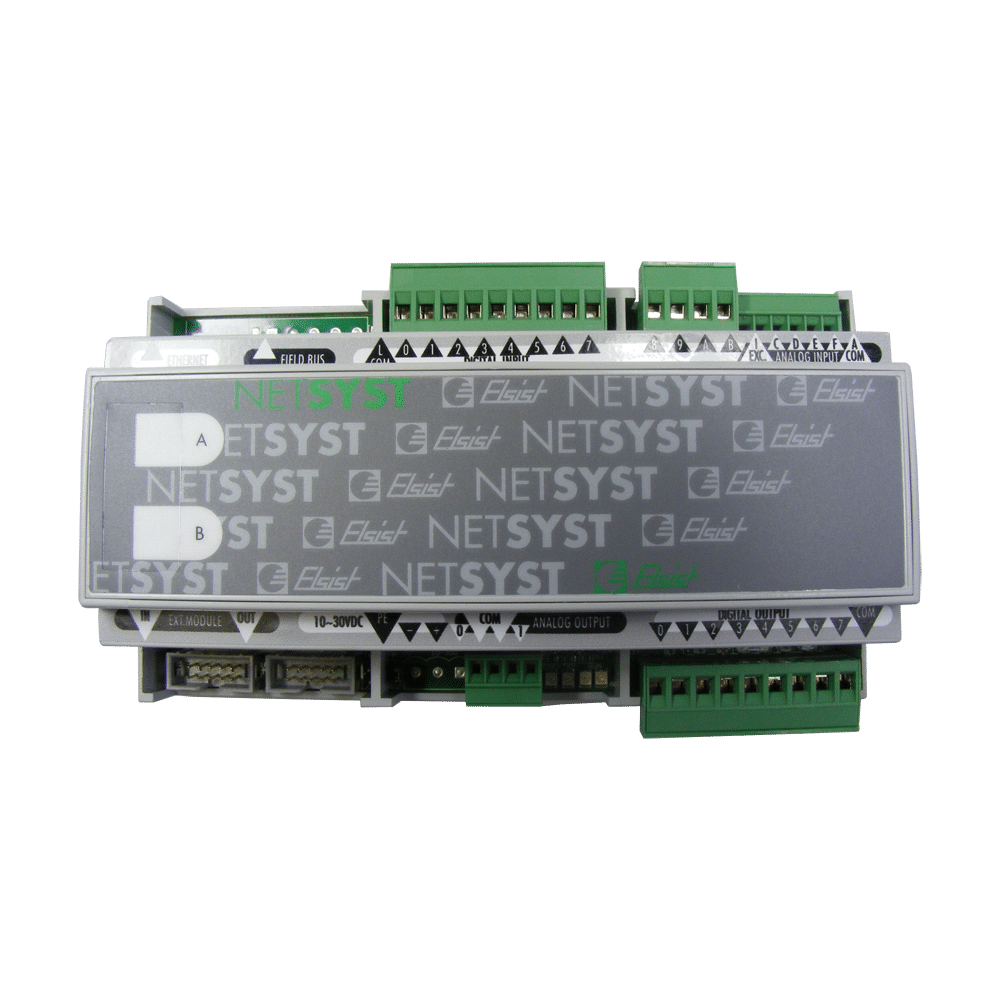

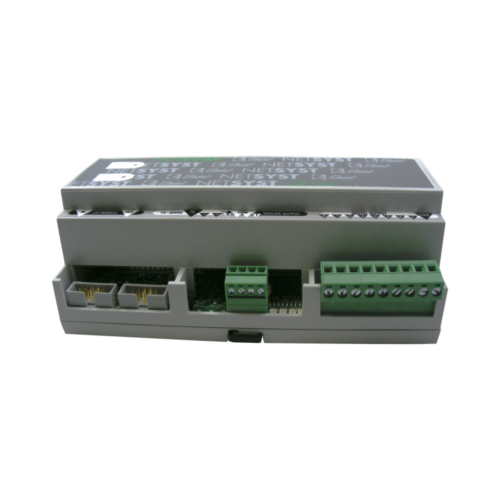

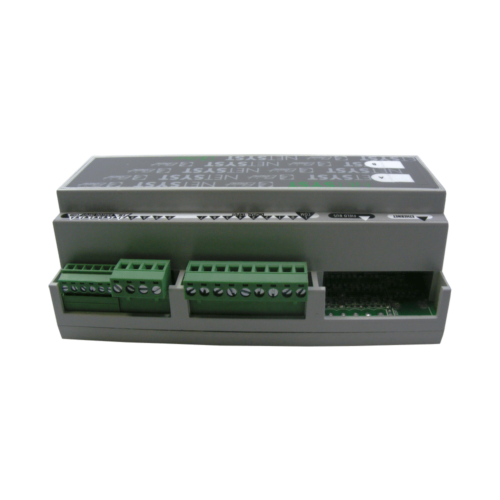

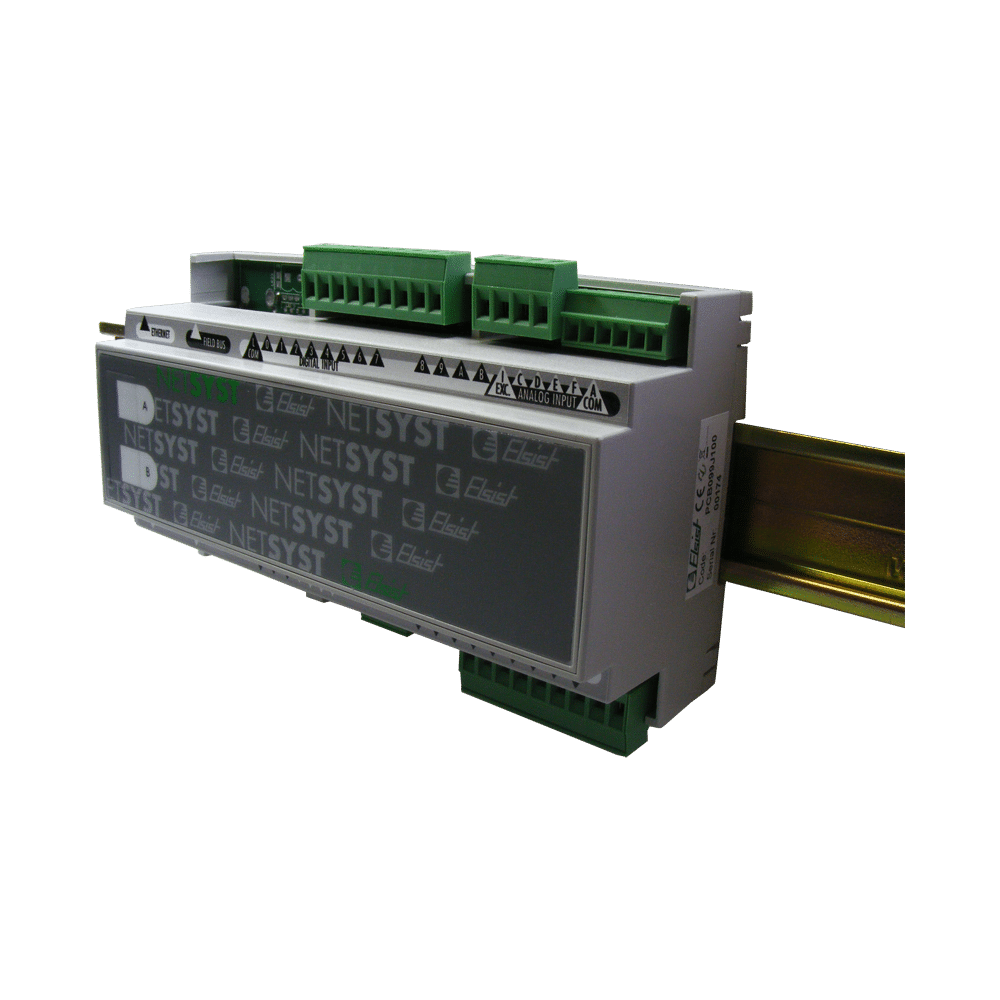

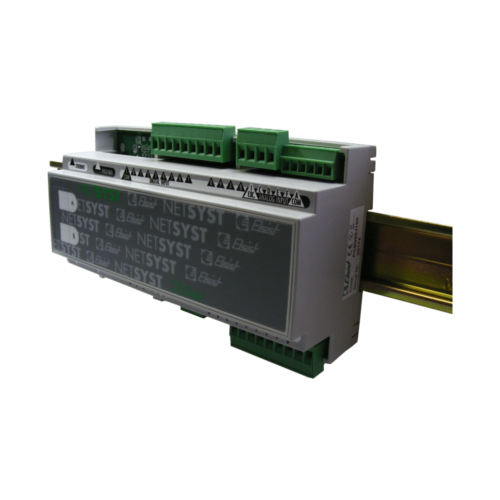

I moduli di espansione 20I/O della famiglia NETSYST sono ingegnerizzati in contenitore standard DIN43880.

Il modulo dispone di 12 ingressi logici optoisolati (PNP/NPN), 8 uscite logiche a relè o statiche, 4 ingressi analogici 16bit 0-10V (o 2 RTD), 2 uscite analogiche 0-10V. Lo stato degli I/O logici è visualizzato attraverso LED.

Questi moduli possono essere utilizzati come espansione per Netlog III. Possono essere connessi fino a 7 moduli di espansione al modulo base.

Il prodotto NON può essere utilizzato in abbinamento alle CPU Netlog II, per le quali deve essere invece utilizzato il modulo espansione 20 I/O della serie precedente.

Per la connessione dei moduli di espansione occorre utilizzare gli appositi cavi di estensione bus precablati (Cod. CBL045**00) da ordinare separatamente.

Le connessioni degli I/O sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

Il modulo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.

Versione Base PCB099*100
Ingressi digitali 12 Optoisolati PNP/NPN10-30Vdc, [email protected]
Uscite digitali Vers. Relè 8 Relè [email protected] 1 comune
Vers. statica Non prevista
Ingressi analogici 4 * 0-10Vdc 16bit o 2 RTD con eccitazione 200uA. Freq. acq.: 105Hz (tensione/corrente), 5.35Hz (temperatura)
Uscite analogiche 1 * 0-10Vdc 10mA max (PWM 16bit) 1 * 0-10Vdc 10mA max (DAC 12bit)
Indicatori stato Presenza alimentazione Sistema pronto Sistema in RUN Stato degli I/O
Alimentazione da bus I2C 5V 280mA max.
Ambiente T. esercizio da -20 a +70°C
T. Stoccaggio da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 160 mm L x 90 mm W x 58 mm H
Peso: 200g
Approvazioni CE, RoHS
Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Modulo espansione 20I/O serie Netsyst 165,00 (-20%) 132,00 Netto IVA esclusa

6 in stock, 6 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
Cavo estensione I2C (20cm) (NON passante) 8,50 (-20%) 6,80 Netto IVA esclusa

9 in stock, 9 disponibili

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Dimensionali meccanici prodotti linea Netsyst (Formato DXF) 06/12/2006
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 FRM124C*00 Dichiarazione di conformità RoHS SlimLine/Netsyst 30/07/2019
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 SFW186A400 Firmware schede Netsyst 20 I/O mixed signal (Cod. PCB099*) v1.4.0 27/11/2017
# Titolo Link
0 Calcolo del numero di moduli estensione possibili
1 Gestione pagine web dinamiche da parte dell'utente
