Cloud HMI Serie cMT-SVR senza display

(7 recensioni dei clienti)

Effettua il login per vedere i prezzi

I Cloud HMi Serie cMT-SVR rappresentano una innovativa architettura di HMI virtuali, Screenless, progettati per il monitoraggio impianti da dispositivi mobili o comunque da Web Browser.
Questi dispositivi, se equipaggiati con EasyAccess 2.0, rappresentano una potente soluzione di teleassistenza ad un prezzo molto competitivo!

I Cloud HMi Serie cMT-SVR rappresentano una innovativa architettura di HMI virtuali, Screenless, progettati per il monitoraggio impianti da dispositivi mobili o comunque da Web Browser.
L’architettura di questi HMI di tipo Client/Server fornisce un’elevata flessibilità ed un grande miglioramento dell’efficienza del lavoro.
Il progetto viene sempre scritto con il potente tool gratuito EasyBuilder PRO, e trasferito sul dispositivo come si trattasse di un normale pannello operatore.

Accesso contemporaneo di più utenti ad un singolo cMT-SVR

Fino a dieci diversi utenti possono accedere simultaneamente ad un singolo dispositivo Cloud HMi, ciascuno con la propria classe di sicurezza, definibile da progetto, per accedere/visualizzare/modificare solo i dati e le informazioni autorizzate dal proprio livello di accesso. Ogni utente può utilizzare un Client con diversa piattaforma tra quelle che possono installare l’applicazione cMT-Viewer.

Un unico dispositivo per controllare simultaneamente più applicazioni

Un unico device Client può essere simultaneamente connesso via Wi-Fi a 253 unità cMT-SVR di cui tre possono essere gestite in modalità hot swap per una commutazione in tempo reale da un progetto all’altro. In questo contesto dispositivo può svolgere la funzione di Server, raccogliendo e visualizzando in modo immediato, progetti, informazioni e dati provenienti da più macchine installate nello stesso impianto.

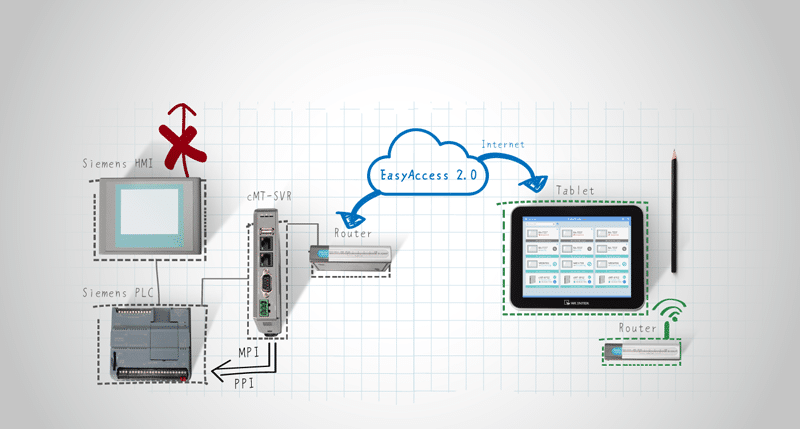

Modulo di teleassistenza

Attraverso EasyAccess 2.0 è possibile l’accesso remoto al HMI e, in modalità passthrough, ai dispositivi (PLC o altro) ad esso connessi (in modalità seriale o Ethernet) senza nessuna configurazione di rete. Il sistema utilizza una connessione VPN protetta SSL che permette uno scambio sicuro di dati ed informazioni con impiego minimo di banda.
La funzione di teleassistenza, laddove non possibile la connessione a internet, è possibile attraverso l’uso di router cellulare o di dongle USB 3G/4G, quest’ultimi direttamente supportati dai dispositivi cMT.

Elenchiamo di seguito i dongle USB 3G/4G testati sui dispositivi cMT dotati di USB Host:

  • Huawei E3531S-2
  • Huawei E353S
  • Huawei K4606
  • D-link DWM-157
  • D-Link DWM-222

Piattaforma di monitoraggio Weincloud

Il cMT-SVRX supporta la Piattaforma di monitoraggio Weincloud, grazie alla quale è possibile costruire Dashboard di monitoraggio basate su cloud, pubblicando i dati provenienti dagli impianti.
La piattaforma viene fornita con la formula SaaS (Software aa Service) ed è stata progettata con l’intento di rendere la programmazione semplice anche agli utenti meno esperti.

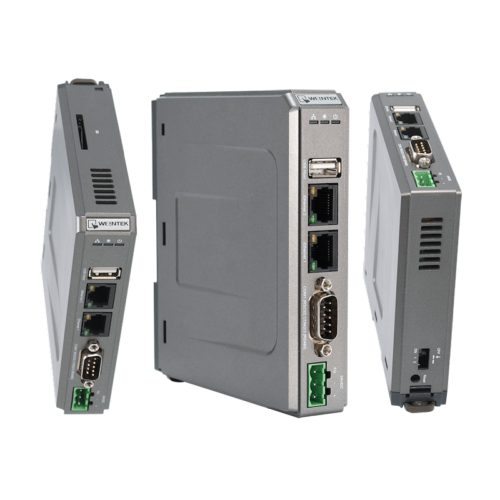

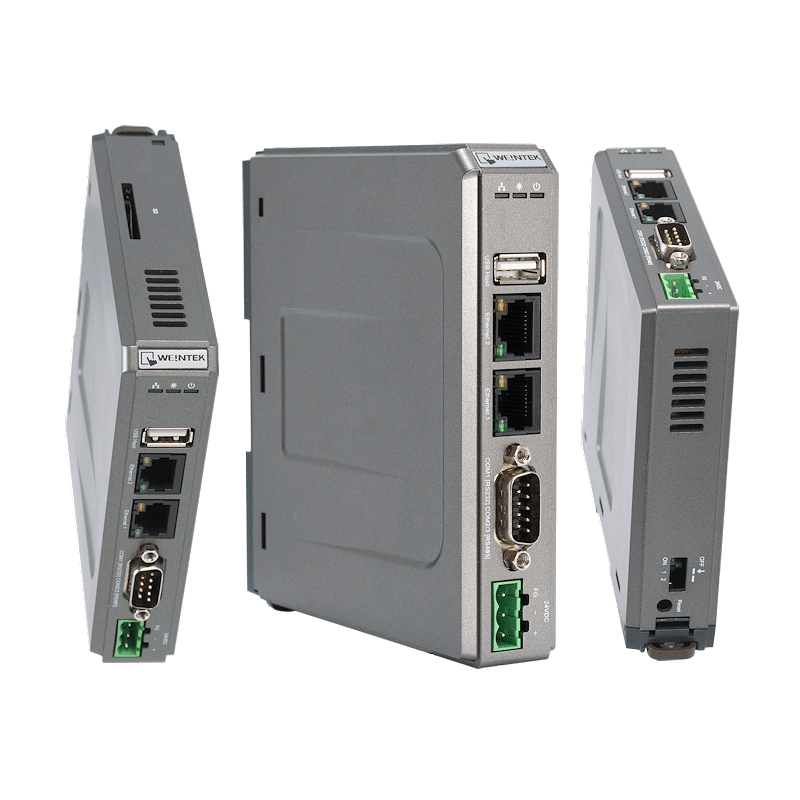

Tra i Cloud HMi della serie cMT senza display sono disponibili i seguenti prodotti:

  • cMT-SVR-100 – Cloud HMI Client/Server
    Dispositivo basato sullo stesso Hw della serie IE, disponibile anche con licenza OPC-UA preinstallata.
  • cMT-SVR-200 – Cloud HMI + WiFi
    Come il precedente, ma con modulo WiFi integrato.
  • cMT-SVRX-82x – Advanced Cloud HMI
    E’ la naturale evoluzione dei precedenti, basato sulla stessa potente architettura delle famiglia cMT-X, con processori Quad Core ed ampia disponibilità di memoria Flash e RAM.
    Queste caratteristiche hardware consentono al dispositivo di disporre di tutte le funzionalità più avanzate oggi offerte dalla piattaforma Weintek cMT: totale compatibilità con le App cMT-Viewer, programmazione JavaScript, possibilità di attivare la piattaforma PLC Codesys (opzione) nonché disponibilità dei protocolli MQTT e OPC UA (Server e Client, di serie).
    Presente anche l’integrazione totale con i database SQL già disponibile nella famiglia cMT3000X.

Per ulteriori informazioni sui prodotti Weintek visitare il sito: www.weintek.com.

Registrandosi al sito Weintek, è possibile scaricare, dalla sezione download, un’ampia libreria di simboli grafici.

Caratteristica HWPCMTSVR1HWPCMTSV1OHWPCMTSVR2HWPCMTSVX0
DescrizionecMT-SVR-100 Cloud HMIcMT-SVR-100-OPC UA Cloud HMIcMT-SVR-200 Cloud HMI + WiFicMT-SVRX-820 Advanced Cloud HMI
Alimentazione24Vdc@230mA24Vdc@230mADa 10.5Vdc@1A a 28Vdc@450mA24Vdc@850mA
Processore32-bit RISC 600MHz32-bit RISC 600MHz32-bit RISC 600MHzQuad-core 32Bit RISC 1.6GHz
Memoria FLASH256MB256MB256MB4GB
Memoria dati256MB RAM256MB RAM256MB RAM1GB RAM
Memoria rimovibileSD/SDHCSD/SDHCSD/SDHCMicro-SD
Indicatori statoON, RUN, COMON, RUN, COMON, RUN, COMON, RUN, COM
Real Time ClockSiSiSiSi
I/F RS232 Porte1111
I/F RS422/485 Porte2222
I/F MPI1111
I/F USB1 x USB 2.01 x USB 2.01 x USB 2.01 x USB 2.0
I/F Ethernet2212
I/F WiFi1
ProgrammazioneEasyBuilderPro (Gratuito)EasyBuilderPro (Gratuito)EasyBuilderPro (Gratuito)EasyBuilderPro (Gratuito)
CODESYS (Opzione)
Licenza EasyAccessOpzioneOpzioneOpzioneOpzione
Licenza OPC-UA ServerOpzioneInclusaOpzioneInclusa
Linguaggi supportatiSecondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Backup/RestoreSiSiSiSi
Montaggio Guida DIN Guida DINGuida DINGuida DIN
ContenitorePlasticoPlasticoPlasticoPlastico
Protezione IPIP 20
Temperatura stoccaggioDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +70°CDa -20°C a +60°C
Temperatura operativaDa -20°C a +55°CDa -20°C a +55°CDa -10°C a +55°CDa 0°C a +50°C
Umidità relativaDa 10% a 90%Da 10% a 90%Da 10% a 90%Da 10% a 90%
Dimensioni27x130x115mm27x130x115mm27x130x115mm27x130x115mm
Peso180g180g180g240g
ApprovazioniCE, ULCE, ULCE, ULCE, UL
Garanzia1 anno1 anno1 anno1 anno
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
cMT-SVR-100 Cloud HMI Effettua il login per vedere i prezzi

1 in stock, 1 disponibili, 3 in arrivo

Compara
cMT-SVR-100-OPC UA Cloud HMI Effettua il login per vedere i prezzi

0 in stock, 0 disponibili

Compara
cMT-SVR-200 Cloud HMI + WiFi Effettua il login per vedere i prezzi

0 in stock, 0 disponibili

Compara
cMT-SVRX-820 Advanced Cloud HMI Effettua il login per vedere i prezzi

2 in stock, 2 disponibili

Compara
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
MDR-20-24 24Vdc 24W Power Supply 16,00 (-20%) 12,80 Netto IVA esclusa

23 in stock, 23 disponibili

Har-port Prolunga USB 2.0 A-A da pannello 44,30 (-20%) 35,44 Netto IVA esclusa

9 in stock, 9 disponibili

Coperchio protezione har-port IP65 5,40 (-20%) 4,32 Netto IVA esclusa

5 in stock, 5 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
RZACEA020 EasyAccess 2.0 Activation Card (Licenza perpetua) - Include 1GB/mese di traffico dati 77,00 (-20%) 61,60 Netto IVA esclusa

8 in stock, 6 disponibili, 10 in arrivo

Licenza OPC-UA per dispositivi Weintek 308,00 (-20%) 246,40 Netto IVA esclusa
# Titolo Link
0 Gestione database su pannelli Weintek
1 Gestione log su file o su database SQL
2 Accedere via Internet ad un dispositivo
3 IP da utilizzare nella rete privata
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Data sheet cMT-SVR-100 15/03/2019
2 PDF Brochure Serie cMT-X (Inglese) 09/03/2023
3 PDF Brochure Prodotti Weintek (Italiano) 09/05/2022
4 PDF Appendice A - Comparazione caratteristiche software Terminali Weintek (Inglese) 30/01/2023
5 PDF Data sheet cMT Codesys 07/09/2022
6 PDF Data sheet cMT-SVR-200/202 05/08/2022
7 PDF Data sheet cMT-SVRX-820 05/08/2022
8 PDF Comparazione caratteristiche serie cMT-X (Inglese) 09/03/2023
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 EasyBuilder Pro, manuale registri area riservata 24/08/2018
2 EasyBuilder Pro, riferimenti per linguaggio Macro (V6.07.01) 24/06/2022
3 Manuale Utente cMT-SVR-100 30/10/2020
4 Guida connessioni PLC per pannelli Weintek (ZIP con tutti i manuali PDF) 23/11/2021
5 Istruzioni installazione cMT-SVR 05/08/2022
6 Manuale protocollo MQTT 03/10/2017
7 Manuale Programmazione EasyBuilder Pro (V6.08.02)  New! 10/11/2023
8 Istruzioni installazione cMT-SVR-200/202 14/03/2019
9 Istruzioni installazione cMT-SVRX 16/02/2022
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 ANT018A000 Gestione database su pannelli Weintek 03/11/2020
2 Uso delle macro per conversioni di scala (Inglese) 10/03/2014
3 PDF Come attivare e configurare EasyAccess 2.0 24/05/2019
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Certificato conformità UL Terminali Weintek 15/10/2020
2 Certificato conformità CSA Terminali Weintek 26/05/2016
3 Certificato di conformità CE mTV-1xx cMT-SVR-1xx 04/09/2017
4 Certificato di conformità CE cMT-SVR-200 14/03/2019
5 Dichiarazione di conformità RoHS III Weintek 29/07/2019
6 Certificato di conformità CE+UKCA cMT-SVRX-820 05/08/2022
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PTP132A000 Progetto EBPro per registrazione pannello con EasyAccess 13/11/2014
2 PTP113B000 Programma startup per terminali Weintek con sistema SlimLine (LogicLab4 e EasyBuilderPro) 05/05/2016
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Installazione programma EasyConverter (Ver. 2.00.01) 30/10/2020
2 Installazione programma cMT Viewer APP (Vers. 2.19.21) (Windows) 09/09/2022
3 Installazione programma EasyAccess 2.0 (Vers. 2.16.04) 10/05/2023
4 Installazione programma EasyBuilder Pro (Vers. 6.08.02.515 Multilingua)  New! 10/11/2023
# Titolo Link
0 Dubbio indirizzamento variabili su sistema SlimLine
1 Informazioni su utilizzo server MySQL
2 Utilizzo dongle USB 3G con CMT SVR
3 Problemi nella visualizzazione grafica di EasyAccess
4 Visualizzare su schermo PC cMT-SVR ed altre applicazioni
5 Informazione sulle porte per accesso al cMT-SVR
6 Reperire l'hardware key su terminale Cloud HMI cMT-SVR
7 Connessione terminale con SlimLine CODESYS
8 Abilitazione EasyAccess 2.0 con Activation Card
9 Abilitazione EasyAccess 2.0 su terminale
10 Come conoscere l'indirizzo IP del Cloud HMI cMT-SVR
11 Aggiornamento firmware (Upgrade) pannelli operatore
12 Progetto di startup per connessione HMI a SlimLine

7 recensioni per Cloud HMI Serie cMT-SVR senza display

  1. Matteo Bianchi (proprietario verificato)

    Ho utilizzato questo prodotto per la prima volta e nel giro di due ore sono riuscito a ottenere dei risultati operativi senza difficoltà e in modo molto intuitivo.
    Per la sua conoscenza viene messa a disposizione una notevole quantità di letteratura e il software di configurazione è molto molto pratico.
    Il tool di configurazione dispone di un simulatore sia off line che on line, nella simulazione on line è possibile connettersi con device target da controllare anche sena disporre fisicamente del pannello virtuale, per cui una volta che funzione in modalità simulata si è sicuri che sul device fisico, una volta scaricata la configurazione non ci saranno problemi.
    Un prodotto notevole con ampi margini di viluppo e a costi molto contenuti per il tipo di servizio svolto

  2. Giancarlo (proprietario verificato)

    Ottimo prodotto. Usato per un lavoro molto complicato dove comunica con svariate apparecchiature come schede relè, analizzatori di rete e misuratori di temperatura il risultato è veramente ottimo. Anche l’interfaccia utente si è rilevata molto semplice da usare e la gestione degli allarmi su e-mail fantastica!!!

  3. Stefano (proprietario verificato)

    CMT-SVR è veramente un ottimo prodotto ad un rapporto qualità/prezzo eccezionale, lo interfaccio principalmente con PLC Siemens, funziona benissimo. Ne ho montati diversi e sono in funzione h24 senza creare alcun problema. Cliente soddisfatto, tempi di consegna ottimi, prodotto assolutamente consigliato!

  4. Matteo Muser (proprietario verificato)

    Qua veramente abbiamo un prodotto top . La possibilità senza grandi conoscenze di realizzazione app e varie interfacce uomo macchina per gestire i nostri impianti da remoto .

  5. Alberto (proprietario verificato)

    Come tutti i prodotti Weintek , anche questo Gateway non delude. L’ho usato per rendere disponibili i dati di una pressa al sistema MES per Industria 4.0 e sono pienamente soddisfatto. La porta RS485 si collega al PLC con il protocollo nativo mentre la seconda porta Ethernet è stata usata per interfacciare un HMI sempre Weintek che non supportava OPC-UA. Si sarebbe potuto utilizzare da subito un pannello adeguato a OPC-UA ma all’inizio del progetto il Cliente non aveva in programma di rendere connessa la macchina. Con il GT01 ho potuto risolvere la questione senza dover sostituire il pannello che era già in servizio con piena soddisfazione del Cliente. Prodotto consigliato anche per l’ottimo rapporto qualità/prezzo.

  6. Alberto (proprietario verificato)

    Un server dotato di due porte Ethernet utilizzabili per connettere reti differenti o dispositivi Ethernet. Due porte seriali per PLC (sia Rs232 che RS485). E’ gestibile e programmabile come un qualsiasi pannello Weintek ma senza avere il display . Tramite l’app gratuita ci si collega e si agisce da Tablet, PC o smartphone come se avesse il display.
    Consegna perfetta, prezzo ottimo. Consigliato per molte applicazioni. Interessante la possibilità , con licenza da ordinare di abilitare OPC-UA per connessioni a MES o sistemi ERP.

  7. Ivan (proprietario verificato)

    Acquisto tutto ok. Consegna nei tempi.
