Pannelli operatore con uscita video HDMI

(2 recensioni dei clienti)

Effettua il login per vedere i prezzi

Grazie all’uscita HDMI, questi dispositivi possono essere interfacciati a qualsiasi monitor/schermo/TV permettendo la visualizzazione su grande formato di qualsiasi progetto HMI, importando anche eventuali applicativi già realizzati per altri terminali operatore Weintek.

SKU: N/A Categoria: Tag: , ,
Made in Taiwan
Pronto per l'industry 4.0
Marchio:

Una soluzione geniale per la visualizzazione su grandi schermi in alta definizione con interfaccia HDMI.

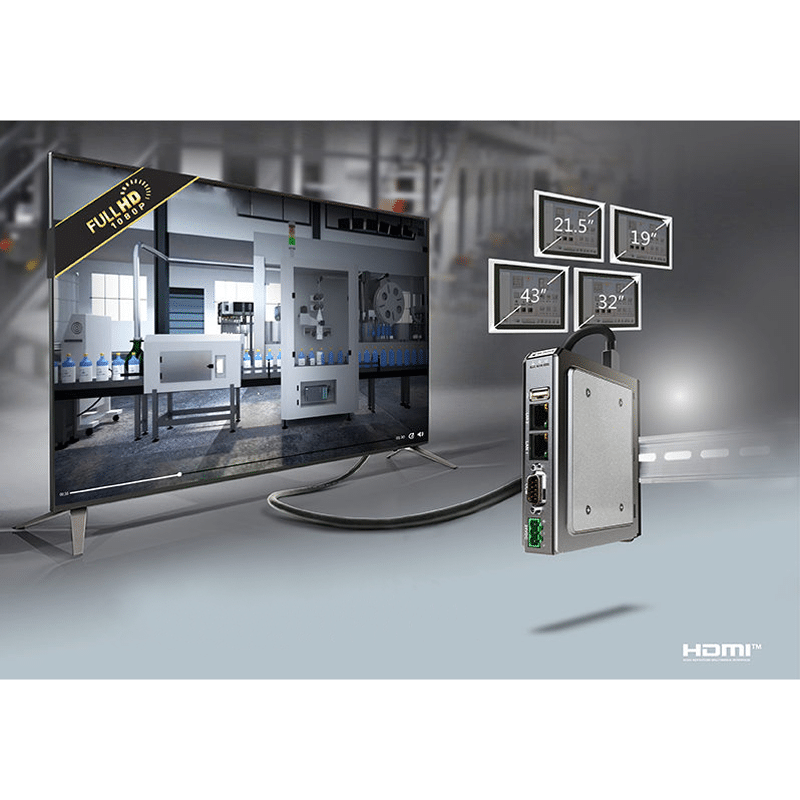

Grazie all’uscita HDMI, questi dispositivi possono essere interfacciati a qualsiasi monitor/schermo/TV o con i monitor industriali EXENTA MT, permettendo la visualizzazione su grande formato di qualsiasi progetto HMI, importando anche eventuali applicativi già realizzati per altri terminali operatore Weintek.

Il modello cMT-FHDX  supporta risoluzione full HD 1920×1080 ed è equipaggiato con un processore Cortex A17 a 1.6GHz. Con 4GB di storage (1GB di RAM) e 2 2D graphic engine, il dispositivo garantisce grandi performances con qualsiasi progetto.

Tramite la porta USB integrata, possono essere interfacciati a dispositivi di puntamento e immissione dati (tastiere industriali, mouse, trackpad) ed eventualmente a monitor touch screen (solo cMT-FHDX e per driver definiti, resistivo e capacitivo).

E’ possibile connettere più monitor HDMI ad un dispositivo utilizzando un HDMI splitter, ed è altresì possibile connettere più dispositivi cMT-FHDX ad un unico monitor attraverso uno switch HDMI.

Questi dispositivi sono progettati per montaggio a pannello e/o su guida DIN.

Il progetto viene sempre scritto con il potente tool EasyBuilder PRO, e trasferito sul dispositivo come si trattasse di un normale pannello operatore.

Modulo di teleassistenza

Attraverso EasyAccess 2.0 è inoltre possibile l’accesso remoto al HMI e, in modalità passthrough, ai dispositivi (PLC o altro) ad esso connessi (in modalità seriale o Ethernet) senza nessuna configurazione di rete. Il sistema utilizza una connessione VPN protetta SSL che permette uno scambio sicuro di dati ed informazioni con impiego minimo di banda.
La funzione di teleassistenza, laddove non possibile la connessione a internet, è possibile attraverso l’uso di router cellulare o di dongle USB 3G/4G, quest’ultimi direttamente supportati dai dispositivi cMT.

Elenchiamo di seguito i dongle USB 3G/4G testati sui dispositivi cMT dotati di USB Host:

  • Huawei E3531S-2
  • Huawei E353S
  • Huawei K4606
  • D-link DWM-157
  • D-Link DWM-222

Piattaforma di monitoraggio cloud Weincloud

Questa serie supporta la Piattaforma di monitoraggio Weincloud, grazie alla quale è possibile costruire Dashboard di monitoraggio basate su cloud, pubblicando i dati provenienti dagli impianti.
La piattaforma viene fornita con la formula SaaS (Software as a Service) ed è stata progettata con l’intento di rendere la programmazione semplice anche agli utenti meno esperti.

Per ulteriori informazioni sui prodotti Weintek visitare il sito: www.weintek.com.
Registrandosi al sito Weintek, è possibile scaricare, dalla sezione download, un’ampia libreria di simboli grafici.

Caratteristica HWPWTKFHDX
DescrizionecMT-FHDX-820 Pannello operatore con uscita video HDMI
Alimentazione24Vdc@850mA
ProcessoreQuad-core 64-bit RISC 1.6 GHz
DisplayNon presente
Display RisoluzioneMax 1920x1080 (Wide)
Max 1024x768 (4/3)
Touch screenN/A
Memoria FLASH4GB
Memoria dati1GB RAM
Indicatori statoON, RUN, COM
Real Time ClockSi
I/F RS232 Porte1
I/F RS422/485 Porte2
I/F USB1 x USB 2.0
I/F Ethernet2
Uscita audioSi
ProgrammazioneEasyBuilderPro (Gratuito)
Licenza CODESYSOpzione
Licenza EasyAccessOpzione
Licenza OPC-UA ServerOpzione
Linguaggi supportatiSecondo normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Backup/RestoreSi
MontaggioBarra DIN
ContenitorePlastico
Protezione IPIP20
Temperatura stoccaggioDa -20°C a +60°C
Temperatura operativaDa 0°C a +50°C
Umidità relativaDa 10% a 90%
Dimensioni29.8x130x115mm
Peso240g
ApprovazioniCE, UL
Garanzia1 anno
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
cMT-FHDX-820 Pannello operatore con uscita video HDMI alta risoluzione Effettua il login per vedere i prezzi

4 in stock, 4 disponibili

Compara
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
DDR-30G-24 Alimentatore DC/DC 30W Input 9-36Vdc Output 24Vdc 41,00 (-20%) 32,80 Netto IVA esclusa

5 in stock, 5 disponibili

Monitor industriale 21" Touch capacitivo HDMI MTM-215PX-TMA-311XXXXX (inclusi Alimentatore, cavo HDMI e cavo alimentazione EU) Effettua il login per vedere i prezzi

0 in stock, 0 disponibili

MDR-20-24 24Vdc 24W Power Supply 15,00 (-20%) 12,00 Netto IVA esclusa

33 in stock, 27 disponibili

Har-port Prolunga USB 2.0 A-A da pannello 44,30 (-20%) 35,44 Netto IVA esclusa

7 in stock, 7 disponibili

Coperchio protezione har-port IP65 5,40 (-20%) 4,32 Netto IVA esclusa

14 in stock, 14 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
RZACEA020 EasyAccess 2.0 Activation Card (Licenza perpetua) - Include 1GB/mese di traffico dati 77,00 (-20%) 61,60 Netto IVA esclusa

8 in stock, 2 disponibili, 10 in arrivo

# Titolo Link
0 Gestione log su file o su database SQL
1 Comunicazione tra sistemi via Internet
2 Gestire ricette su files
3 IP da utilizzare nella rete privata
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Brochure Serie cMT-X (Inglese) 09/03/2023
2 PDF Brochure Prodotti Weintek (Italiano) 09/05/2022
3 PDF Appendice A - Comparazione caratteristiche software Terminali Weintek (Inglese) 08/03/2024
4 PDF Data sheet cMT-FHDX-820 05/08/2022
5 PDF Comparazione caratteristiche serie cMT-X (Inglese) 09/03/2023
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL178C100 Manuale connessioni terminali Weintek verso PLC Elsist 02/03/2017
2 EasyBuilder Pro, manuale registri area riservata 24/08/2018
3 EasyBuilder Pro, riferimenti per linguaggio Macro (V6.07.01) 24/06/2022
4 Guida connessioni PLC per pannelli Weintek (ZIP con tutti i manuali PDF) 23/11/2021
5 Manuale Programmazione EasyBuilder Pro (V6.09.01) 23/01/2024
6 Istruzioni installazione cMT-FHDX-820 05/08/2022
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Uso delle macro per conversioni di scala (Inglese) 10/03/2014
2 PDF Come attivare e configurare EasyAccess 2.0 24/05/2019
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Certificato conformità UL Terminali Weintek 15/10/2020
2 Certificato conformità CSA Terminali Weintek 26/05/2016
3 Dichiarazione di conformità RoHS III Weintek 29/07/2019
4 Certificato conformità CE cMT-FHDX 05/08/2022
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PTP132A000 Progetto EBPro per registrazione pannello con EasyAccess 13/11/2014
2 PTP113B000 Programma startup per terminali Weintek con sistema SlimLine (LogicLab4 e EasyBuilderPro) 05/05/2016
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Installazione programma EasyConverter (Ver. 2.00.01) 30/10/2020
2 Installazione programma EasyAccess 2.0 (Vers. 2.17.06) 14/03/2024
3 Installazione programma EasyBuilder Pro (Vers. 6.09.01.357 Multilingua) 23/01/2024
# Titolo Link
0 Licenza CODESYS su pannello operatore
1 Dubbio indirizzamento variabili su sistema SlimLine
2 Compatibilità monitor con pannelli con uscita HDMI
3 Problemi nella visualizzazione grafica di EasyAccess
4 Connessione terminale con SlimLine CODESYS
5 Abilitazione EasyAccess 2.0 su terminale
6 Aggiornamento firmware (Upgrade) pannelli operatore
7 Accesso a variabili word bit con protocollo Modbus
8 Simulazione senza terminale operatore

2 recensioni per Pannelli operatore con uscita video HDMI

  1. nmimpianti (proprietario verificato)

    Ho installato questo fantastico HMI e posso dire di essere soddisfatto, funziona alla grande soprattutto da remoto

  2. Puntarello (proprietario verificato)

    Ottimo prodotto, ho installato ben 2 cMT-FHD e funzionano in maniera eccellente, utilizzando easy access si ha la possibilità di raggiungere il cliente anche da remoto.
    Ottimo prodotto, ottimo funzionamento.
