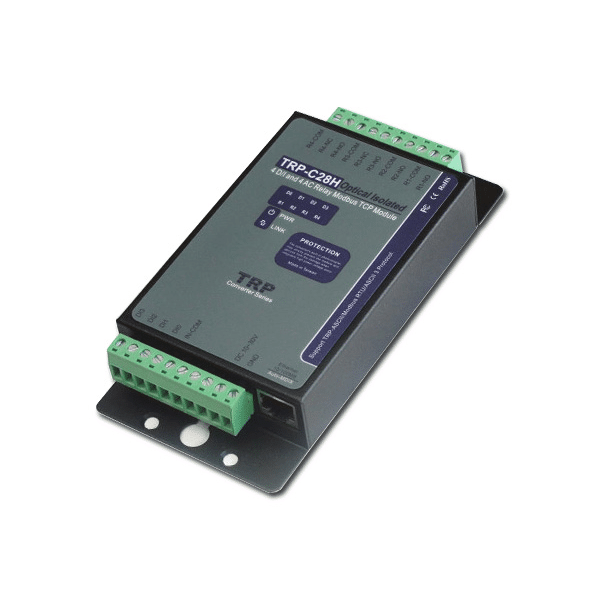

Questo dispositivo consente di acquisire lo stato di 4 ingressi logici e di gestire lo stato di 4 uscite logiche a relè attraverso una rete Ethernet, utilizzando i protocolli TRP-ASCII o Modbus ASCII/RTU.
Esso può essere utilizzato in tutti quei casi in cui sia necessario remotare I/O digitali sfruttando il cablaggio di rete già esistente ed il protocollo TCP/IP.
Il dispositivo può essere utilizzato in modalità “Paired” con un altro TRP-C28H o facilmente integrato nella propria applicazione attraverso l’utilizzo dei comandi Modbus. Lo stato delle uscite può anche essere settato dalla pagina web del dispositivo, come pure lo stato degli ingressi può essere letto allo stesso modo.
Il circuito watchdog di cui è dotato permette al dispositivo di recuperare automaticamente stati di malfunzionamento. La funzione Heart Beat assicura una comunicazione affidabile.
L’apparecchio è dotato di morsetti estraibili sia per la connessione della I/F RS485 che della alimentazione e degli I/O.
Gli I/O sono optoisolati dal sistema e dotati di LED di segnalazione dello stato logico.
L’alimentazione a range esteso da 18 a 30Vdc può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).
La configurazione può essere eseguita usando il programma TRP-C3X Device Server Manager (DSM), o attraverso un normale browser web, grazie al web server integrato.
Il TRP-C3X DSM permette diverse funzioni:
- Ricerca dei dispositivi connessi alla rete
- Visualizzazione e modifica della configurazione
- Upgrade del firmware
- Salvataggio e caricamento files di configurazione
Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
Per ulteriori informazioni sui prodotti Trycom visitare il sito: www.trycom.com.
