Descrizione

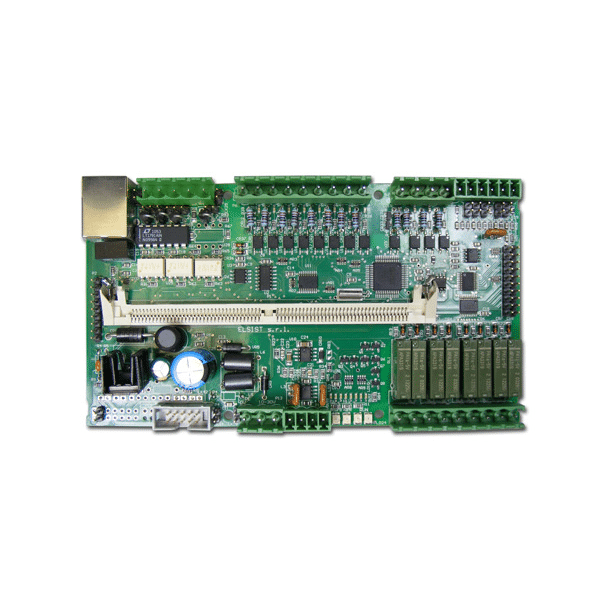

La scheda Netsyst III 20I/O è adatta al supporto dei moduli CPU Netlog III ed è la scheda componente dei sistemi Netlog III.
Su di essa, oltre al connettore Simm 72 pins di alloggiamento modulo CPU, trovano posto anche un circuito di alimentazione ad alta efficienza, 2 porte seriali di comunicazione RS232, bus di campo RS485 o CAN (opzione), ed una porta Ethernet 10/100 BaseT.

La scheda base dispone di 12 ingressi logici optoisolati (PNP/NPN), 8 uscite digitali a relè o statiche, 4 ingressi analogici 16bit 0-10V/0-20mA (o 2 RTD), 2 uscite analogiche 0-10V. Lo stato degli I/O logici è visualizzato attraverso LED.

Essa accetta alimentazione a range esteso da 10 a 30Vdc. La capacità di operare con tensione di alimentazione a 12V semplifica la soluzione di svariate applicazioni domotiche, automotive e, in genere, laddove è richiesta un’alimentazione da batteria.

La scheda è disponibile in diverse versioni:

Base Relè/Statica: 2 RS232C, 12 In digitali, 4 In Analogici, 8 Out Relè/Stat., 1 Ethernet.
Full RS485 Relè/Statica : 2 RS232C, 12 In digitali, 4 In Analogici, 8 Out Relè/Stat., 1 Ethernet, 1 RS485 isolata.
Full CAN Relè/Statica: 2 RS232C, 12 In digitali, 4 In Analogici, 8 Out Relè/Stat., 1 Ethernet, 1 CAN isolato.
Le versioni Full RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

La scheda è espandibile attraverso le versioni estensione della famiglia Netsyst. (fino a 7 moduli indirizzabili), attraverso il bus I2C™ di cui è provvisto.

Per la connessione delle estensioni occorre utilizzare gli appositi cavi bus precablati (Cod. CBL045**00) da ordinare separatamente.
