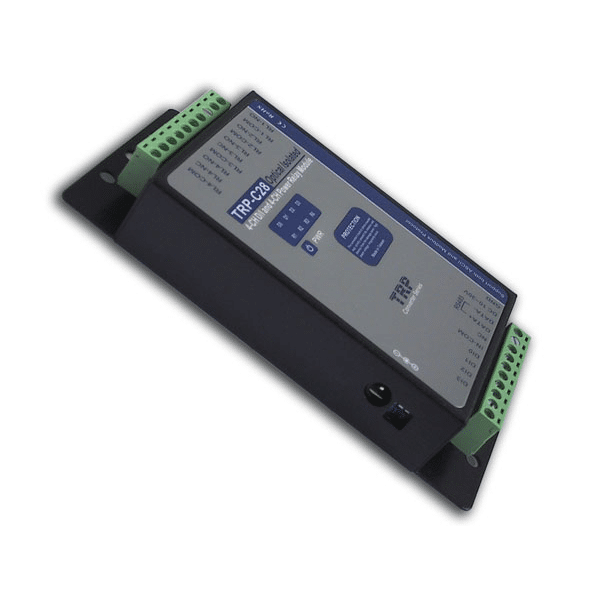

Questo dispositivo consente di acquisire lo stato di 4 ingressi logici e di gestire lo stato di 4 uscite logiche a relè attraverso una rete RS485, utilizzando protocollo ASCII o Modbus RTU.
La configurazione ed il test del dispositivo avviene attraverso l’utility TRP COM in ambiente Windows™.
Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
Esso è dotato di isolamento galvanico fino a 3750Vrms tra gli I/O e l’interfaccia RS485, e può essere utilizzato su segmenti di reti con fino a 1200mt di estensione e fino a 32 dispositivi.
L’apparecchio è dotato di morsetti estraibili sia per la connessione della I/F RS485 che della alimentazione e degli I/O.
Gli I/O sono optoisolati dal sistema e dotati di LED di segnalazione dello stato logico.
L’alimentazione a range esteso da 18 a 30Vdc può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).
