Descrizione

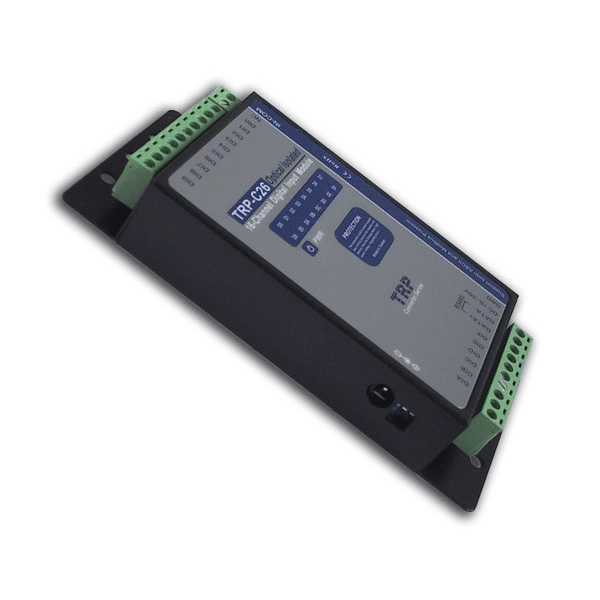

Questo dispositivo consente di acquisire lo stato di 16 ingressi logici attraverso una rete RS485, utilizzando protocollo ASCII o Modbus RTU.

Esso è dotato di isolamento galvanico fino a 3750Vrms tra gli ingressi e l’interfaccia RS485, e può essere utilizzato su segmenti di reti con fino a 1200mt di estensione e fino a 32 dispositivi.

L’apparecchio è dotato di morsetti estraibili sia per la connessione della I/F RS485 che della alimentazione e degli ingressi.
Tutti gli ingressi sono optoisolati dal sistema e dotati di LED di segnalazione dello stato logico. Gli ingressi possono essere utilizzati come counter.

L’alimentazione a range esteso da 10 a 30Vdc può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).

La configurazione ed il test del dispositivo avviene attraverso l’utility TRP COM in ambiente Windows™.

Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
