Descrizione

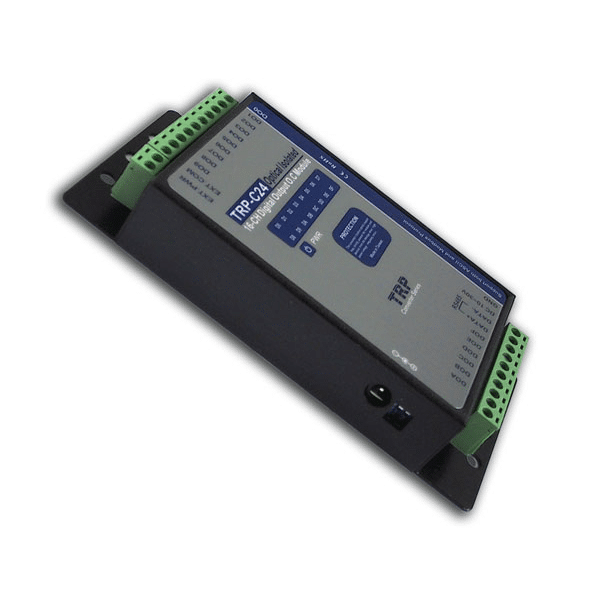

Questo dispositivo consente di gestire lo stato di 16 uscite logiche attraverso una rete RS485, utilizzando protocollo ASCII o Modbus RTU.

Esso è dotato di isolamento galvanico fino a 2500Vrms tra le uscite e l’interfaccia RS485, e può essere utilizzato su segmenti di reti con fino a 1200mt di estensione e fino a 32 dispositivi.

L’apparecchio è dotato di morsetti estraibili sia per la connessione della I/F RS485 che della alimentazione e delle uscite.
I driver di uscita sono optoisolati dal sistema e dotati di LED di segnalazione dello stato logico.

L’alimentazione a range esteso da 10 a 30Vdc può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).

La configurazione ed il test del dispositivo avviene attraverso l’utility TRP COM in ambiente Windows™.

Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
