Descrizione

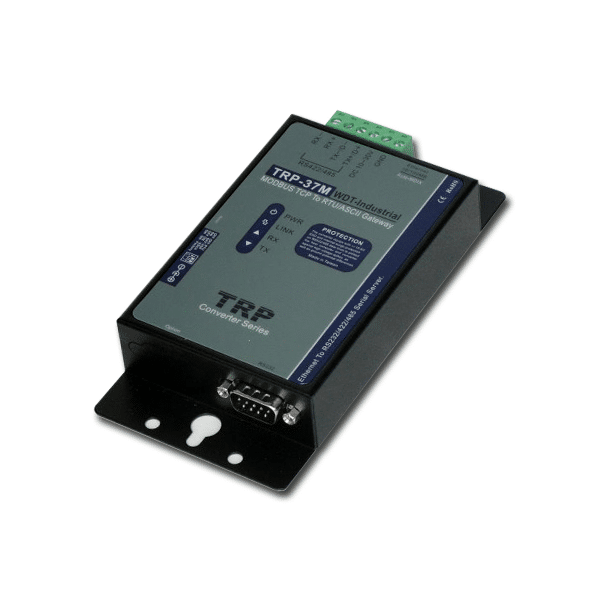

Il TRP-C37M è un gateway Modbus TCP a RTU/ASCII, progettato per ambienti industriali, dotato di alimentazione a range esteso, protezioni dai surge sulle porte seriali, in grado di assicurare una elevata qualità di comunicazione su collegamenti a lunga distanza.

Il circuito watchdog di cui è dotato permette al dispositivo di recuperare automaticamente stati di malfunzionamento. La funzione Heart Beat assicura una comunicazione affidabile. I DIP switch accessibili dall’esterno consentono il ripristino delle condizioni di fabbrica in caso di perdita della password di accesso o dell’indirizzo IP.

Questi convertitori operano in “Direct IP Mode”, “Virtual COM Mode”, e “Paired Mode”. La porta Ethernet supporta il modo Auto-MDIX e la selezione automatica 10/100MB.

Possono essere aperti fino a 16 socket contemporanei per ogni dispositivo.
Questi dispositivi possono facilmente essere utilizzati con applicazioni come Modscan32 e Modbus Poll in modalità TCP, Virtual-COM e Pair e supportano il protocollo Modbus standard ed è in grado di convertire i protocolli da “Modbus TCP Master” a “Modbus RTU/ASCII Slave” e da “Modbus RTU/ASCII Master” a “Modbus TCP Slave”.

L’alimentazione può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).

L’utility “TRPCOM” può essere usata per il test dei dispositivi in loopback.

La configurazione può essere eseguita usando il programma TRP-C3X Device Server Manager (DSM), o attraverso un normale brwser web, grazie al web server integrato.
Il TRP-C3X DSM permette diverse funzioni:

  • Ricerca dei TRP-C3X connessi alla rete
  • Visualizzazione e modifica della configurazione dei TRP-C3X
  • Upgrade del firmware dei dispositivi
  • Salvataggio e caricamento files di configurazione

Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
