Descrizione

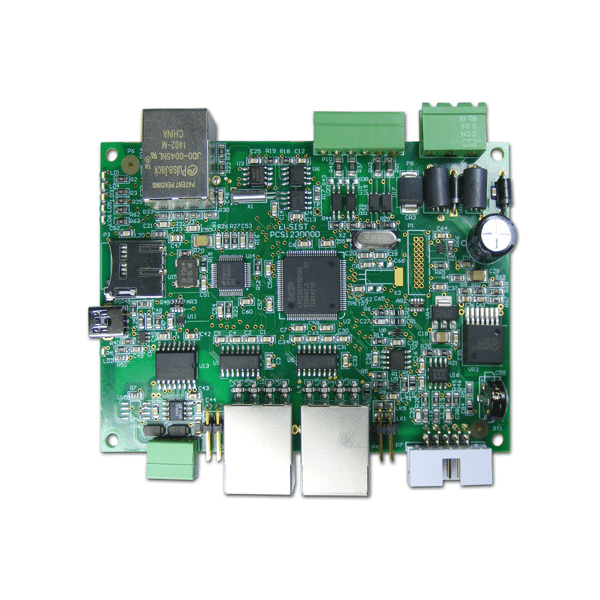

La scheda CPU Base LogicLab SlimLine OEM è l’unità centrale base di questa famiglia di controllori programmabili (PLC) e può essere fornita separatamente come modulo OEM per integratori di sistemi.
Il dispositivo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode), ed incorpora altresì un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 16 moduli di espansione (da verificare in funzione del modulo collegato).

Il dispositivo è dotato di web server integrato capace di rendere disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché di pagine web configurabili integralmente dall’utente.

A livello hardware questa CPU è dotata di:

  • 1 Porta Ethernet 10/100BaseT(x) RJ45 (Solo versioni Full)
  • 2 Porte COM RS232
  • 1 porta MiniUSB
  • 1 Bus di campo RS485 (ModBus) o CAN bus (Solo versioni Full) isolati
  • 2 Input digitali isolati (1 counter 10 kHz)
  • 2 Output digitali isolati
  • 1 slot micro-SD card (Solo versioni Full)
  • 1 bus di espansione I2C™ (Fast mode)

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

La scheda è disponibile in tre diverse versioni:

  • Lite: 2 RS232C, 1 USB, 4 I/O digitali,
  • Full RS485 (NON più fornibile): 2 RS232C, 1 USB, 4 I/O digitali, 1 Eth., 1RS485 isolata.
  • Full CAN (NON più fornibile): 2 RS232C, 1 USB,4 I/O digitali, 1 Eth., 1 CAN isolato.

Per la connessione dei moduli di espansione occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074**00) da ordinare separatamente.

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo Link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vedi l’elenco.

La CPU è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito.

Questo dispositivo costituisce altresì una valida alternativa alle schede Arduino e, per talune applicazioni, a Raspberry Pi. Per comparare le differenze rispetto a questi sistemi vedere questo link.

Grazie al supporto del protocollo Modbus RTU e ASCII possono essere connessi terminali operatore e/o software SCADA.

SKU PCB123D000
Versione Lite
PCB123D100
Versione Full RS485 (NON più fornibile)
PCB123D200
Versione Full CAN (NON più fornibile)
Power supply 10-30Vdc 1.4W (1) 10-30Vdc 2W (1)
Power to expansion bus 5V 2.5A max.
Processor NXP LPC2387 72MHz (ARM7TDMI)
Program memory FlashEPROM 512kBytes (96kBytes User program) Minimum data retention 10 years
Mass memory FlashEPROM 1MBytes (260kBytes User data) Minimum data retention 10 years
Data backup memory FRAM 16kBytes (3kBytes User data) Minimum data retention 10 years
Data memory SRAM 96kBytes (12kBytes User data)
File system Proprietary
FTP server Yes
Real Time Clock Yes, with auto Day Light Saving TimePower off functionality by means of SuperCap (minimum 1 month)SNTP (Simple Network Time Protocol) supported (6)
USB I/F Yes, on mini-USB B conn. (device mode)
Execution time Logic instructions: 134uS/k (Typ.)
Math instructions (Int.): 406uS/k (Typ.)
Math instructions (Float): 1,37mS/k (Typ.)
Program memory usage Logic instructions: 12kB/k (Typ.)
Math instructions (Int.): 18kB/k (Typ.)
Math instructions (Float): 39kB/k (Typ.)
Digital Input 2 Optoisolated PNP/NPN5-30Vdc, 7mA[email protected] (one can be used as a counter w/Fmax=10kHz)
Digital Output 2 photoMOS [email protected]/ac (4)(5) TOn 0,75mS max, TOff 0,2mS max (2)
Ethernet I/F none RJ45 10/100base-T(x) Auto-MDIX
Field bus none Insulated Fail Safe High impedance RS485 (3) Insulated CAN BusCompatible 2.0B, ISO 11898-1
Expansion bus I2C™ (Fast mode)
Max. Expansion modules supported 16
RS232 I/F Ports 2 * DTE on RJ45 conn.
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Data Bit 7 or 8
Stop Bit 1 or 2
Parity Even, Odd, None
Supported Protocols Modbus RTU/ASCII DMX (Option) DLMS (IEC62056-21)(Option) Modbus RTU/ASCII DMX (Option) DLMS (IEC62056-21)(Option) Modbus over IP TCP/IP, UDP (Client/Server supported)(6) HTTP (6) Modbus RTU/ASCII DMX (Option) DLMS (IEC62056-21)(Option) Modbus over IP TCP/IP, UDP (Client/Server supported)(6) HTTP (6)
Status indicators Power, RUN, READY, USB activity, Output status (7)
Mass-memory none Slot micro-SD HC Up to 32GB (card not supplied)S.O. manages up to 512Mb and 64Files Max.
User configurable web pages none Yes
Environment Operating temperature: from -20 to +70°C
Storage temperature: from -40° to +80°C
Relative Humidity: Max. 90%
Dimensions and weight Dimensions: 22,5 mm L x 101 mm W x 120 mm H
Weight: 150g
Approvals EN 61000-6-2:2005 EN 61000-6-4:2007
Warranty 2 Years
Programming Tool LogicLab (Vers. 2.0.0 or superior)(Free)
Licenza Run-time Inclusa
Supported Languages All those provided by IEC61131-3 standard (IL, ST, LD, FBD e SFC)
Remote programming not supported Yes, Through TCP/IP connection
Notes:
(1) Worst case
(2) @10Vdc Rload=20Ohm
(3) Supported protocols: Modbus RTU, Modbus ASCII, DMX
(4) 1 common every 2 out
(5) 1 may be used as PWM out
(6) From Firmware SFW184B000

Descrizione Listino (Sconto) Netto
CPU Base LogicLab OEM Lite 119,00 (-20%) 95,20 Netto IVA esclusa
