Descrizione

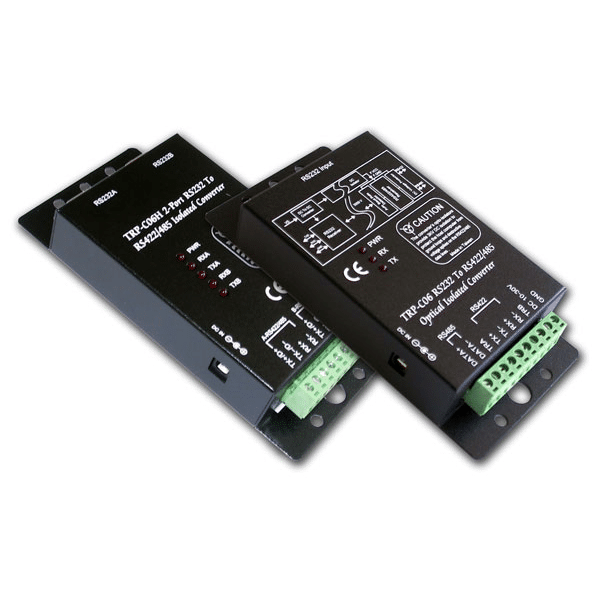

Questi convertitori consentono di collegare dispositivi dotati di interfaccia RS232 con altri di tipo RS422/485. Essi possono essere altresì utilizzati per estendere la connessione tra due dispositivi RS232 (tramite due moduli) fino a 1200mt o più, e/o per isolarli galvanicamente.

Essi sono dotati di isolamento galvanico fino a 3000Vdc tra le due interfacce e di protezione dai surge della interfaccia RS422/485, sono pertanto raccomandabili per impiego su connessioni particolarmente lunghe e/o in caso in cui possano verificarsi differenze di potenziale tra i dispositivi ad essi connessi.

Gli apparecchi sono dotati di I/F RS232 su connettori DB9F (DCE) e di morsetti estraibili per la connessione della I/F RS422/485 e della alimentazione. Per la connessione con le porte seriali DTE 9pin è disponibile un apposito cavo Modem da ordinare separatamente (Cod. CBL058**00).

L’alimentazione può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).

Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
