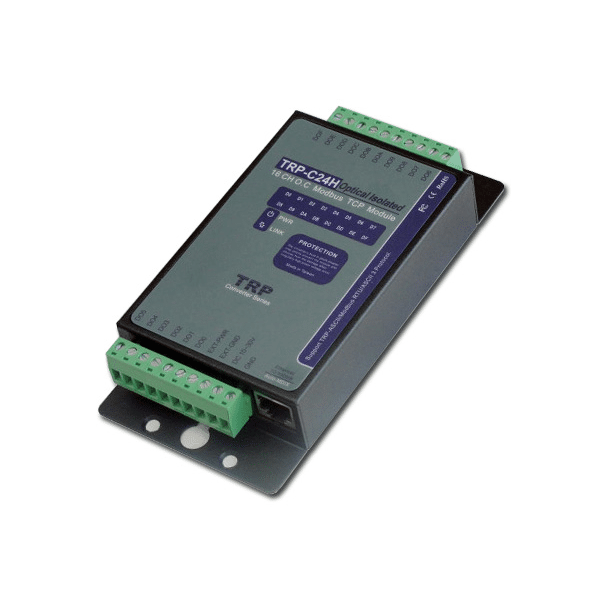

Questo dispositivo consente di gestire lo stato di 16 uscite digitali Open Collector attraverso una rete Ethernet, utilizzando i protocolli TRP-ASCII o Modbus ASCII/RTU.
Esso può essere utilizzato in tutti quei casi in cui sia necessario remotare I/O digitali sfruttando il cablaggio di rete già esistente ed il protocollo TCP/IP.
Il dispositivo può essere utilizzato in modalità “Paired” con un TRP-C26H o facilmente integrato nella propria applicazione attraverso l’utilizzo dei comandi Modbus. Lo stato delle uscite può anche essere settato dalla pagina web del dispositivo.
Il circuito watchdog di cui è dotato permette al dispositivo di recuperare automaticamente stati di malfunzionamento. La funzione Heart Beat assicura una comunicazione affidabile.
L’apparecchio è dotato di morsetti estraibili per la connessione della alimentazione e delle uscite.
I driver di uscita sono optoisolati dal sistema e dotati di LED di segnalazione dello stato logico.
L’alimentazione a range esteso da 10 a 30Vdc può essere fornita sia attraverso morsetti estraibili che tramite adapter 12Vdc standard (jack 2.1mm).
La configurazione può essere eseguita usando il programma TRP-C3X Device Server Manager (DSM), o attraverso un normale browser web, grazie al web server integrato.
Il TRP-C3X DSM permette diverse funzioni:
- Ricerca dei dispositivi connessi alla rete
- Visualizzazione e modifica della configurazione
- Upgrade del firmware
- Salvataggio e caricamento files di configurazione
Opzionalmente è disponibile un adattatore per consentire il montaggio su guida DIN (Vedi figura).
