498,40739,20 Netto IVA esclusa

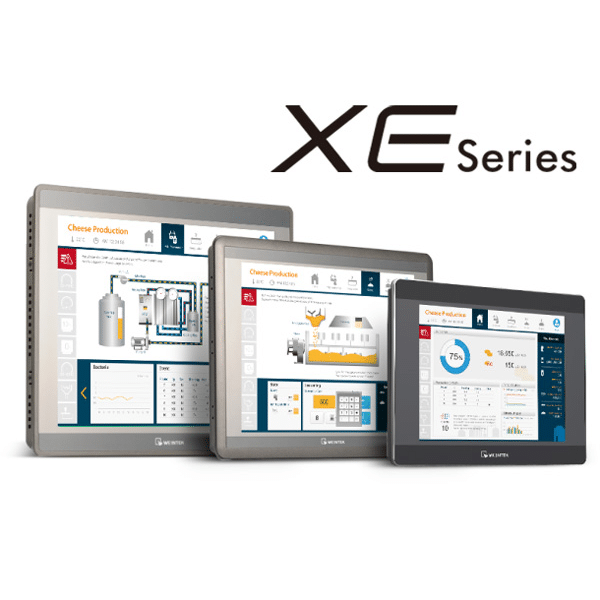

La serie XE rappresenta la gamma più performante dei terminali touch screen prodotti da Weintek Labs.

Tutti i dispositivi di questa famiglia sono dotati di display TFT 4/3 da 9.7″ a 15″ ad alta risoluzione (1024×768) retroilluminati a LED e con ampio angolo visuale, e di potenti microprocessori Cortex A8 1GHz. Essi sono idonei alla gestione di progetti molto complessi.
Sono disponibili versioni  certificate ATEX per utilizzo in ambienti a rischio esplosione.

Made in Taiwan
Pronto per l'industry 4.0

Descrizione

La serie XE rappresenta la gamma più performante dei terminali touch screen prodotti da Weintek Labs.

Tutti i dispositivi di questa famiglia sono dotati di display TFT 4/3 da 9.7″ a 15″ ad alta risoluzione (1024×768) retroilluminati a LED e con ampio angolo visuale, e di potenti microprocessori Cortex A8 1GHz. Essi sono idonei alla gestione di progetti molto complessi.

Il trattamento di coating superficiale dei circuiti stampati di cui sono dotati permette una migliore resistenza a condizioni ambientali difficili.

Sono disponibili versioni  certificate ATEX per utilizzo in ambienti a rischio esplosione.

ATTENZIONE! il modello MT8150XE non è più fornibile. Valutare le seguenti possibili alternative:

Programmazione

Tutti i dispositivi di questa famiglia sono programmabili attraverso il potente tool di sviluppo EasyBuilderPro.

EasyBuilder PRO è un ambiente di sviluppo totalmente gratuito, concepito appositamente per sfruttare appieno le caratteristiche dei dispositivi Weintek.
L’editor offre funzionalità evolute (da verificare se supportate dal dispositivo fisico), tra cui:

  • Supporto avanzato account utenti (fino a 14 livelli di accesso e 128 account utente,
  • Gestione account utente temporanei attraverso USB Security Key,
  • Macro Library a livello utente,
  • Funzione EasyWatch per aiutare l’utente nel monitoraggio e nel debugging remoto,
  • Funzione notifica via E-mail,
  • Oggetti Ricetta in formato database per un più facile controllo, ricerca e gestione delle informazioni,
  • Più di 250 drivers disponibili per assicurare una facile connessione a PLC, controllori di temperatura, barcode readers, ecc.

Il software consente anche la completa emulazione su PC dell’applicazione realizzata. Questo permette di poter testare la completa funzionalità in emulazione su PC senza dover disporre fisicamente dell’apparecchio. Sono disponibili i driver per tutti i più comuni PLC presenti sul mercato, incluso Siemens MPI.

Modulo di teleassistenza

Attraverso EasyAccess 2.0 è inoltre possibile l’accesso remoto al HMI e, in modalità passthrough, ai dispositivi (PLC o altro) ad esso connessi (in modalità seriale o Ethernet) senza nessuna configurazione di rete. Il sistema utilizza una connessione VPN protetta SSL che permette uno scambio sicuro di dati ed informazioni con impiego minimo di banda.
La funzione di teleassistenza, laddove non possibile la connessione a internet, è possibile attraverso l’uso di router cellulare o di dongle USB 3G/4G, quest’ultimi direttamente supportati dai dispositivi cMT.

Elenchiamo di seguito i dongle USB 3G/4G testati sui dispositivi serie XE:

  • Huawei E3531S-2
  • Huawei E353S
  • Huawei K4606
  • D-link DWM-157
  • D-Link DWM-222

Per collegare i terminali con i moduli delle famiglie Netsyst e SlimLine utilizzando la porta RS232, suggeriamo l’utilizzo degli adattatori e cavi CBL054*000 e CBL057**00.

I terminali sono compatibili con le specifiche NEMA-4 ed IP65/66 (frontale) e sono progettati per essere montati in un taglio praticato sul vs pannello. Non sono necessarie viti od altri fori per il montaggio, tutto quanto serve è incluso nel codice di ordinazione.

Il VNC server integrato permette di interagire con il terminale in qualsiasi momento ed in qualsiasi luogo, attraverso l’ambiente di rete da qualsiasi PC, tablet o telefono cellulare dotato di VNC client.

Per ulteriori informazioni sui prodotti Weintek visitare il sito: www.weintek.com.
Registrandosi al sito Weintek, è possibile scaricare, dalla sezione download, un’ampia libreria di simboli grafici.

Caratteristica HWP8090XE1HWP8092XE1HWP8121XE3
DescrizioneTerminale 9.7" TFTTerminale 9.7" TFTTerminale 12.1" IPS
Processore32 bits RISC Cortex-A8 1GHz32 bits RISC Cortex-A8 1GHz32-bit RISC 1GHz
DisplayTFT 7" WideTFT 7" Wide12.1" IPS
Touch screen4 fili resistivo4 fili resistivo4 fili resistivo
Risoluzione1024x7681024x7681024x768
Luminosità350cd/m2350cd/m2500cd/m2
Contrasto500:1500:11000:1
Alimentazione[email protected][email protected][email protected]
Memoria FLASH512MB512MB256MB
Memoria dati256MB RAM256MB RAM256MB RAM
Memoria rimovibileSD
Indicatori statoON, RUN, COMON, RUN, COMON, RUN, COM
Real Time ClockSiSiSi
I/F RS232 Porte111
I/F RS422/485 Porte222
I/F CAN1
I/F MPI11
I/F USB1 x USB 2.01 x USB 2.02 x USB 2.0
I/F Ethernet121
ProgrammazioneEasyBuilderPro (Gratuito)EasyBuilderPro (Gratuito)EasyBuilderPro (Gratuito)
Backup/RestoreSiSiSi
MontaggioPannelloPannelloPannello
ContenitorePlasticoPlasticoPlastico
Protezione IPIP65 su pannello frontaleIP65 su pannello frontaleIP65 su pannello frontale
Temperatura stoccaggioDa -20°C a +60°CDa -20°C a +60°CDa -20°C a +60°C
Temperatura operativaDa 0°C a +50°CDa 0°C a +50°CDa 0°C a +50°C
UmiditàDa 10% a 90%Da 10% a 90%Da 10% a 90%
Dimensioni200.3x35x146.3mm200.3x35x146.3mm322x243x51mm
Incasso248.5x191mm248.5x191mm305x231mm
Peso850g850g2kg
ApprovazioniCECECE
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Terminale Touch screen 9,7" 4/3 TFT MT8090XE 623,00 (-20%) 498,40 Netto IVA esclusa

0 in stock, 0 disponibili, 1 in arrivo

Aggiungi
Terminale Touch screen 9,7" 4/3 TFT MT8092XE (Include lic. EasyAccess 2.0) - Prodotto EOL disponibile fino ad esaurimento 732,00 (-20%) 585,60 Netto IVA esclusa

0 in stock, 0 disponibili

Aggiungi
Terminale Touch screen 12,1" 4/3 IPS MT8121XE3 924,00 (-20%) 739,20 Netto IVA esclusa

1 in stock, 1 disponibili

Aggiungi
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

11 in stock, 11 disponibili

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

5 in stock, 5 disponibili, 10 in arrivo

MDR-20-24 24Vdc 24W Power Supply 16,00 (-20%) 12,80 Netto IVA esclusa

7 in stock, 7 disponibili, 15 in arrivo

Har-port Prolunga USB 2.0 A-A da pannello 44,30 (-20%) 35,44 Netto IVA esclusa

6 in stock, 6 disponibili

Coperchio protezione har-port IP65 5,40 (-20%) 4,32 Netto IVA esclusa

7 in stock, 7 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo Ethernet UTP Cross in Rame CAT. 6 Verde/Grigio SF/UTP 2mt 5,00 (-20%) 4,00 Netto IVA esclusa

11 in stock, 11 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
RZACEA020 EasyAccess 2.0 Activation Card (Licenza perpetua) - Include 1GB/mese di traffico dati 77,00 (-20%) 61,60 Netto IVA esclusa

13 in stock, 1 disponibili, 10 in arrivo

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
RFZ400400 Kit montaggio terminali MT 6,00 (-20%) 4,80 Netto IVA esclusa

1 in stock, 1 disponibili
