In offerta!

103,20 Netto IVA esclusa

Attenzione! Prodotto in End Of Life, per sostitutivi vedi questo link.

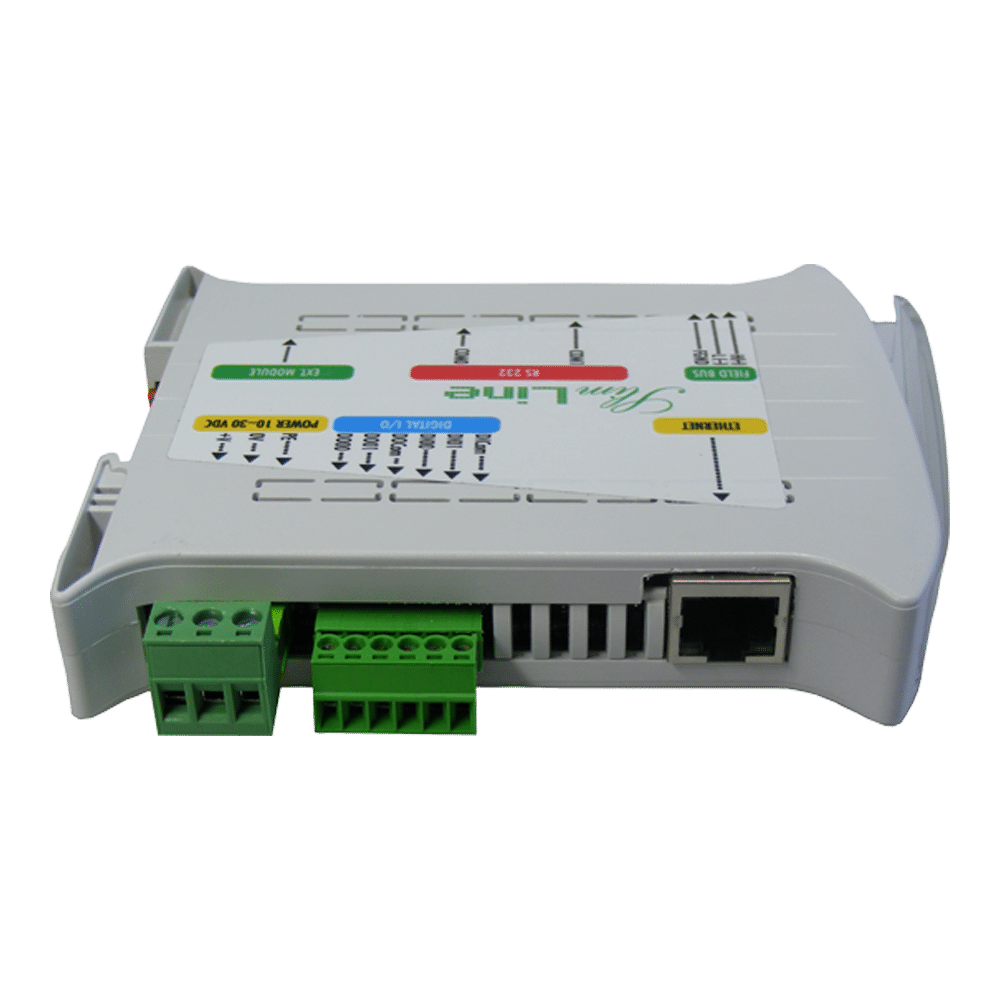

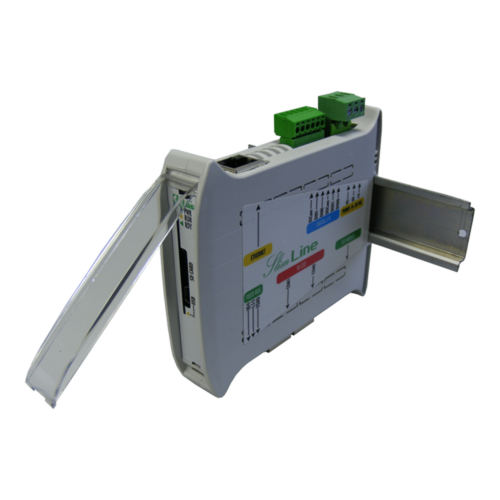

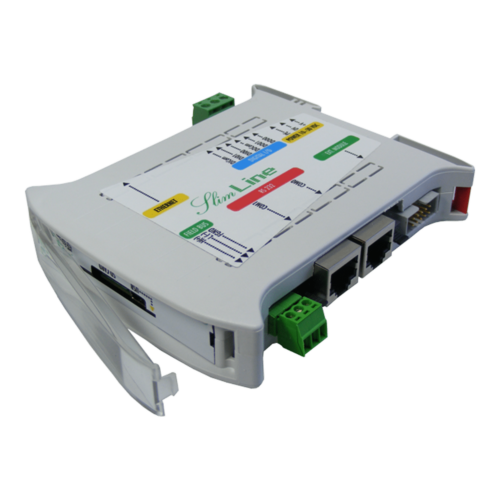

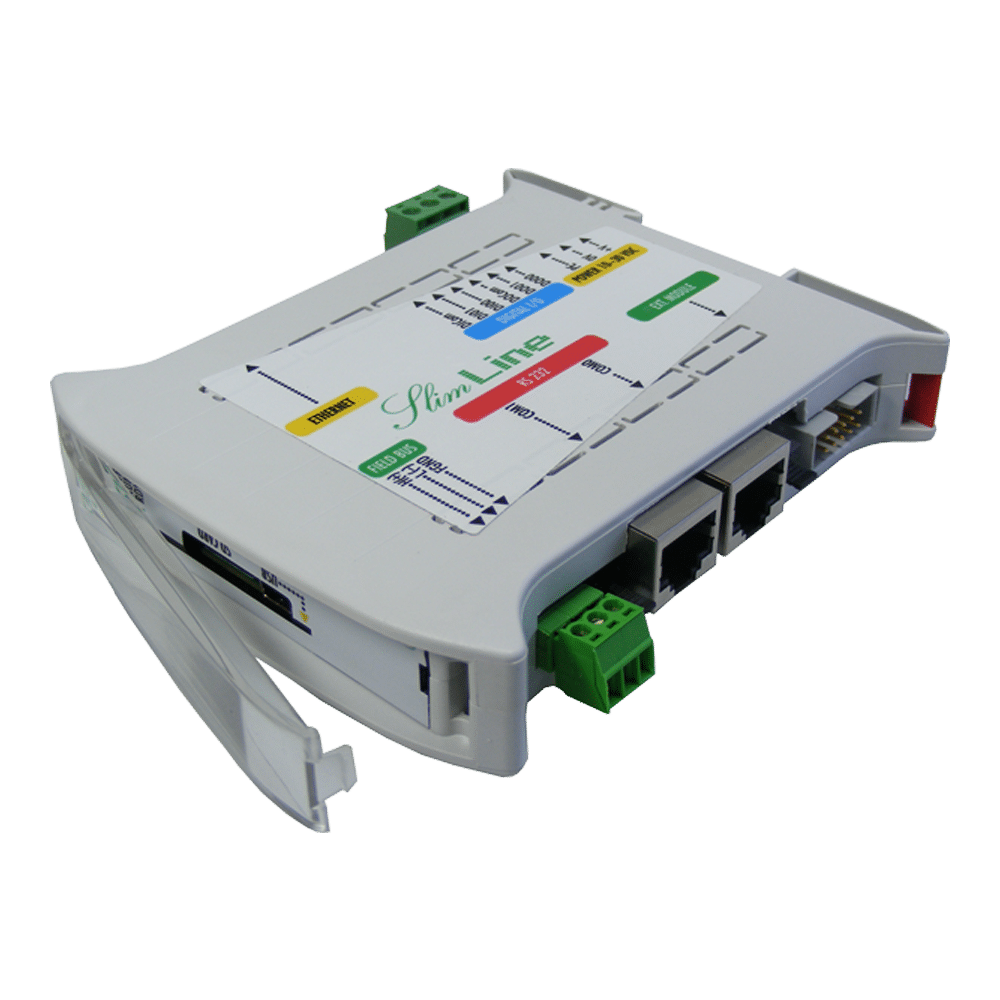

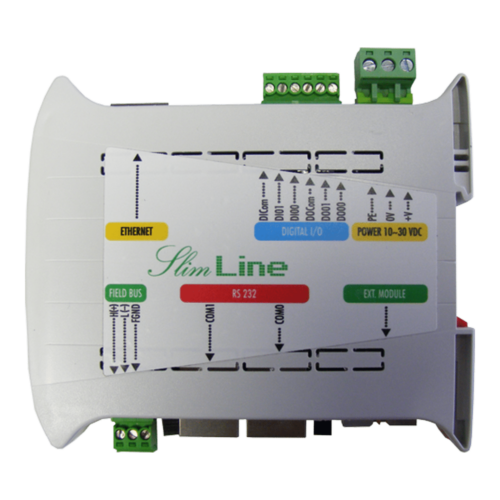

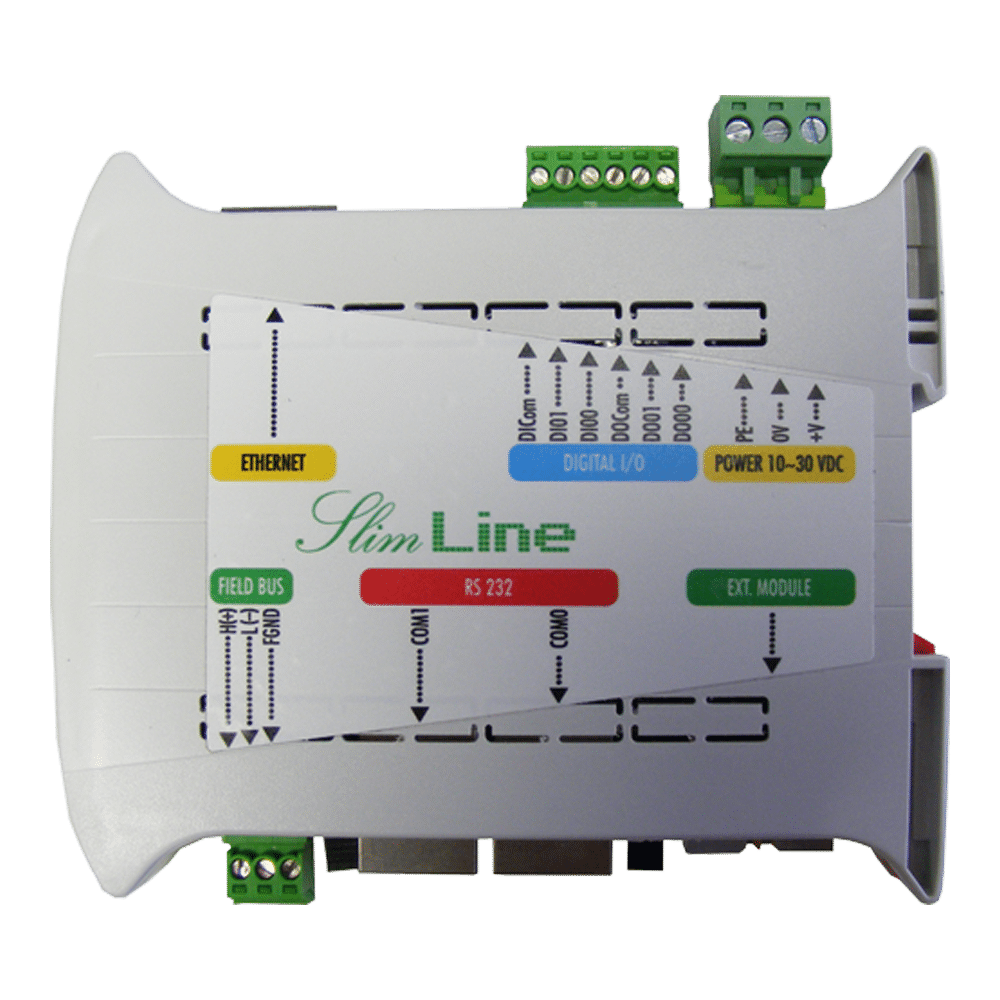

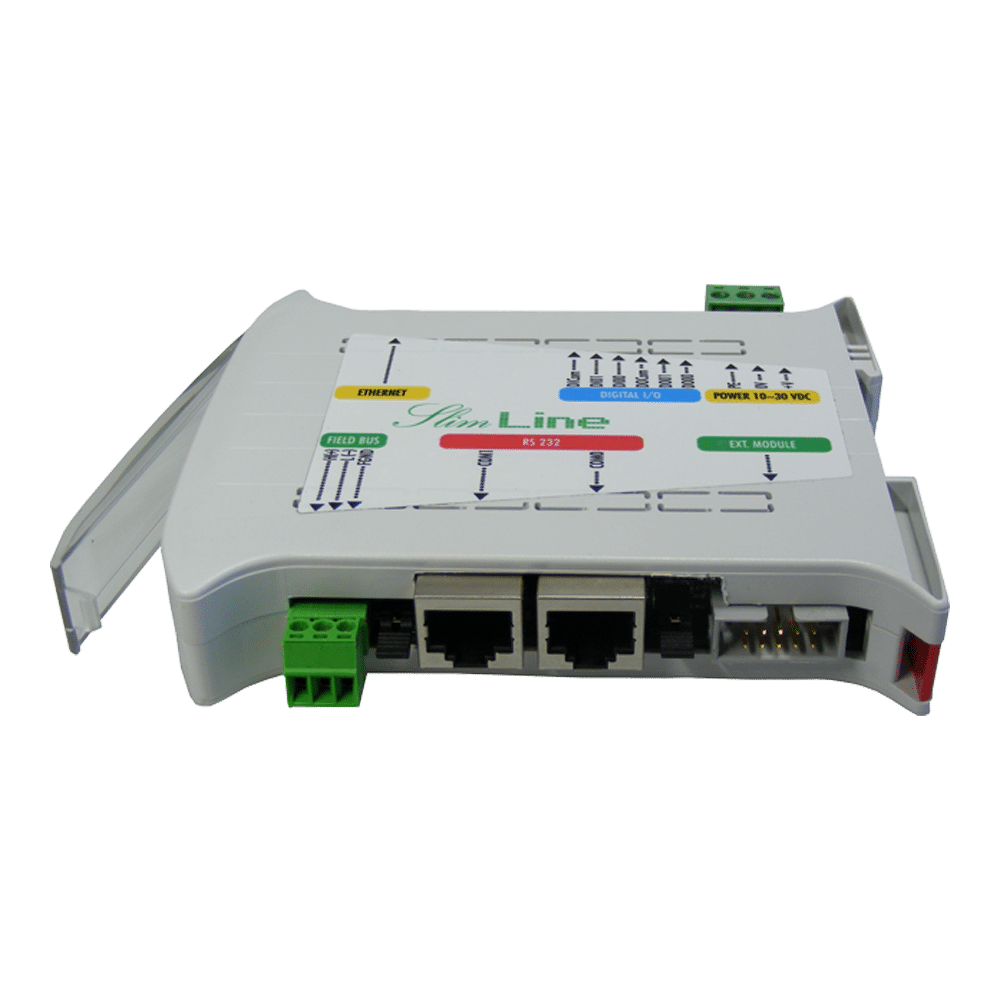

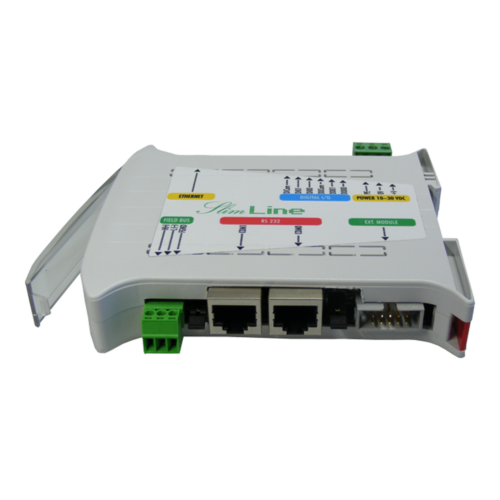

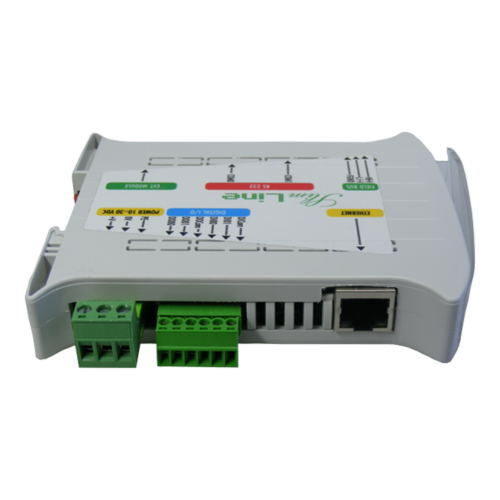

Il modulo CPU Base SlimLine è l’unità centrale base di questa famiglia di controllori programmabili (PLC). Il dispositivo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode), ed incorpora altresì un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 16 moduli di espansione (da verificare in funzione del modulo collegato).

Icona - 5 years warranty
Icona - Made in Italy
Svuota

Descrizione

Il modulo CPU SlimLine Base è l’unità centrale base di questa famiglia di controllori programmabili (PLC). Il dispositivo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ (Fast mode), ed incorpora altresì un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 16 moduli di espansione (da verificare in funzione del modulo collegato).

Programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito. Disponibile un ampio set di funzioni e blocchi funzione (vai all’elenco), manualemanuale online (beta).

Il dispositivo è dotato di web server integrato capace di rendere disponibili pagine web di configurazione ed informazione generale sullo stato del sistema, nonché di pagine web configurabili integralmente dall’utente (7).

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc. A livello hardware questa CPU è dotata di:

  • 1 Porta Ethernet 10/100BaseT(x) RJ45 (Solo versioni Full)
  • 2 Porte COM RS232
  • 1 porta MiniUSB
  • 1 Bus di campo RS485 o CAN bus (Solo versioni Full)
  • 2 Input digitali isolati (1 counter 10 kHz)
  • 2 Output digitali isolati
  • 1 slot micro-SD card (Solo versioni Full)
  • 1 bus di espansione I2C™ (Fast mode)

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stata possibile l’eliminazione della batteria, minimizzando così gli interventi di manutenzione e l’impatto ambientale a fine vita del prodotto ed eliminando i vincoli posti dalle direttive per il trasporto aereo di prodotti contenenti batterie.
La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Il modulo è disponibile in tre diverse versioni:

  • Lite: 2 RS232C, 1 USB, 4 I/O digitali,
  • Full RS485 (NON più fornibile): 2 RS232C, 1 USB, 4 I/O digitali, 1 Eth., 1RS485 isolata.
  • Full CAN (NON più fornibile): 2 RS232C, 1 USB,4 I/O digitali, 1 Eth., 1 CAN isolato.

Le versioni RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

Per la connessione dei moduli di espansione alla CPU, occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074*000/CBL045*000) da ordinare separatamente.

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

La famiglia di PLC SlimLine è stata concepita con l’ottica della salvaguardia dell’investimento in programmazione effettuato dal Cliente sia in termini di portabilità da/verso altre piattaforme, sia in termini di protezione dalla copia e dall’utilizzo fraudolento delle applicazioni sviluppate (vedi questo link).

E’ disponibile una ampia gamma di librerie e blocchi funzione (FB) atte a svolgere numerose funzioni.
Ne esistono altresì alcune disponibili opzionalmente, per il cui utilizzo è necessario ottenere il codice di sblocco a livello MID (Manufacturer ID) o DID (Device ID). Vai all’elenco.

Il dispositivo è disponibile anche in versione OEM, per quegli utilizzatori che vogliono realizzare apparecchiature semicustom estremamente sensibili al costo.

Grazie al supporto del protocollo Modbus RTU e ASCII possono essere connessi terminali operatore e/o software SCADA.

SKU MPS046B000
Versione Lite
MPS046B100
Versione Full RS485 (NON più fornibile)
MPS046B200
Versione Full CAN (NON più fornibile)
Alimentazione 10-30Vdc 1.4W (1) 10-30Vdc 2W (1)
Alimentazione al bus espansione 5V 2.5A max.
Processore NXP LPC2387 72MHz (ARM7TDMI)
Memoria Programma FlashEPROM 512kBytes (96kBytes Programma utente) Ritenzione dati minimo 10 anni
Memoria di massa FlashEPROM 1MBytes (260kBytes Dati utente)
Ritenzione dati minimo 10 anni. Min. 100.000 cicli di programmazione/cancellazione per pagina.
Memoria dati backup FRAM 16kBytes (3kBytes Dati utente) Ritenzione dati minimo 10 anni
Memoria dati SRAM 96kBytes (12kBytes Dati utente)
File system Proprietario
FTP server
Real Time Clock Sì, con gestione automatica ora legale
Funzionalità a sistema spento con SuperCap (minimo 1 mese)
SNTP (Simple Network Time Protocol) supportato (6)
USB I/F Sì, su connettore mini-USB B (device mode)
Tempi di esecuzione Istruzioni logiche: 134uS/k (Tipico)
Istruzioni matematiche (Int.): 406uS/k (Tipico)
Istruzioni matematiche (Float): 1,37mS/k (Tipico)
Utilizzo memoria programma Istruzioni logiche: 12kB/k (Tipico)
Istruzioni matematiche (Int.): 18kB/k (Tipico)
Istruzioni matematiche (Float): 39kB/k (Tipico)
Ingressi digitali 2 Optoisolati PNP/NPN5-30Vdc, [email protected] (di cui 1 utilizzabile come counter Fmax 10kHz)
Uscite digitali 2 photoMOS [email protected]/ac (4)(5) TOn 0,75mS max, TOff 0,2mS max (2)
I/F Ethernet nessuna RJ45 10/100base-T(x) Auto-MDIX
Bus di campo nessuno RS485 Fail Safe isolata ad alta impedenza (3) CAN Bus isolato Compatibile 2.0B, ISO 11898-1
Bus espansione I2C™ (Fast mode)
Nr massimo di moduli di espansione 16
RS232 I/F Porte 2 * DTE su conn. RJ45
Baud rates 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Data Bit 7 o 8
Stop Bit 1 o 2
Parità Even, Odd, None
Protocolli supportati Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus over IP TCP/IP, UDP (supportato Client/Server)(6) HTTP (6) Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus over IP TCP/IP, UDP (supportato Client/Server)(6) HTTP (6)
Indicatori di stato Power, RUN, READY, attività USB, stato uscite (7)
Memoria di massa nessuna Slot micro-SD HC fino a 32GB (card non fornita)
S.O. gestisce fino a 512Mb e 64Files Max.
User configurable web pages none Yes
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura stoccaggio: da -40° a +80°C
Umidità relativa: Max. 90%
Dimensioni e peso Dimensioni: 22,5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni EN 61000-6-2:2005 EN 61000-6-4:2007
Tool di programmazione LogicLab (Vers. 2.0.0 o superiore)(Gratuito)
Licenza Run-time Inclusa
Linguaggi supportati All those provided by IEC61131-3 standard (IL, ST, LD, FBD e SFC)
Programmazione remota non supportata Sì, attraverso connessione TCP/IP
Note:
(1) Caso peggiore
(2) @10Vdc Rload=20Ohm
(3) Protocolli supportati: Modbus RTU, Modbus ASCII, DMX
(4) 1 comune ogni 2 out
(5) 1 di cui 1 utilizzabile come PWM
(6) Da Firmware SFW184B000
