319,20 Netto IVA esclusa

Attenzione! Prodotto OBSOLETO, per sostitutivi vedi questo link.

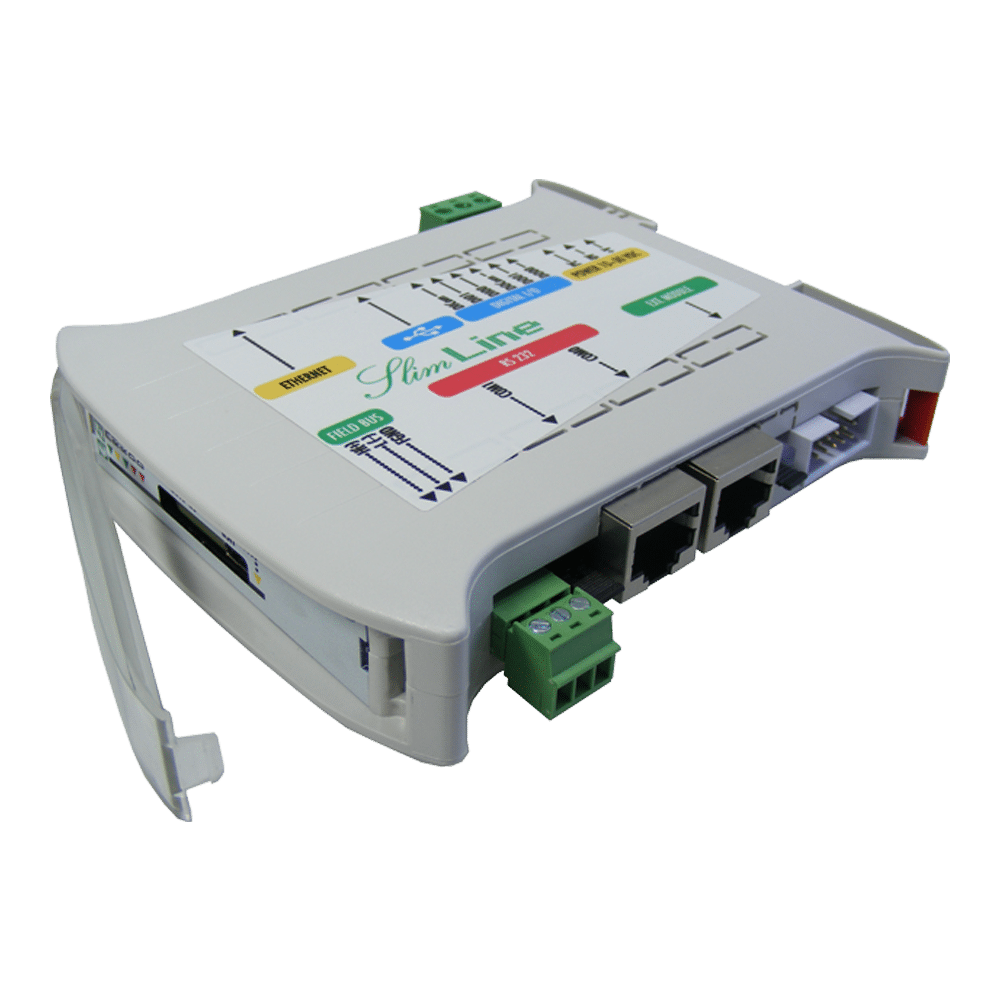

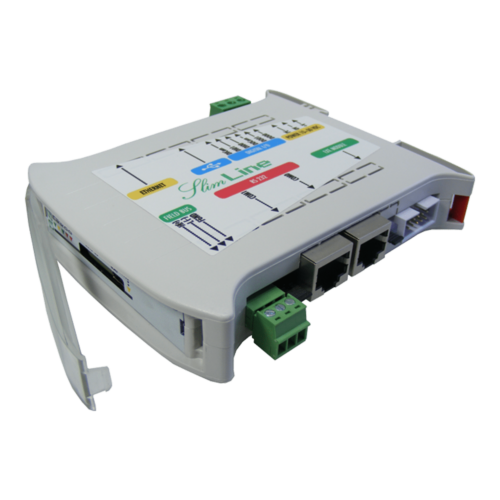

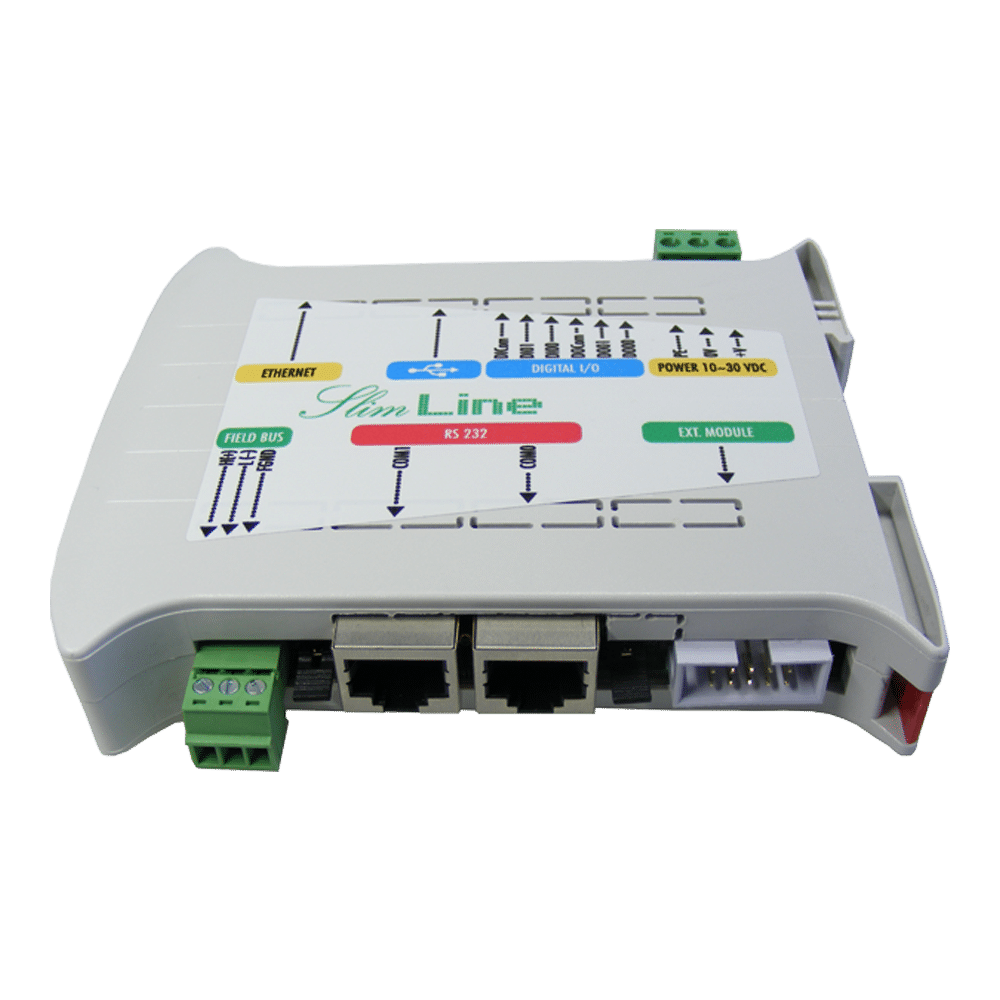

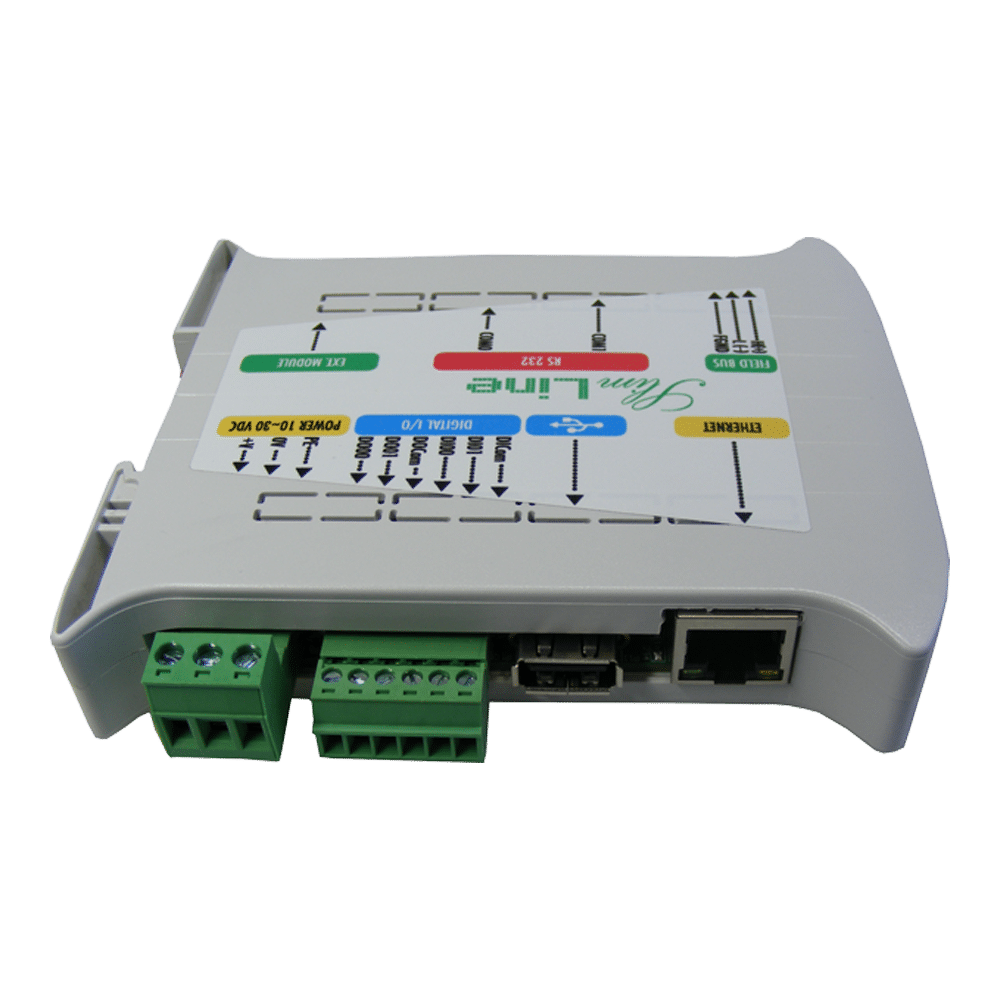

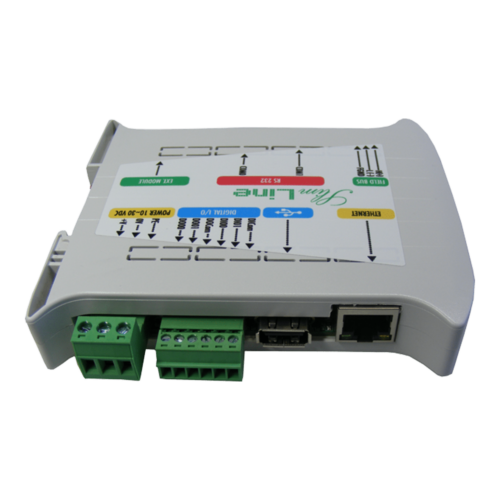

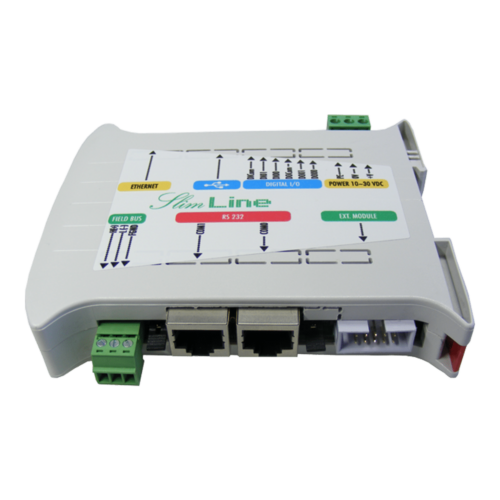

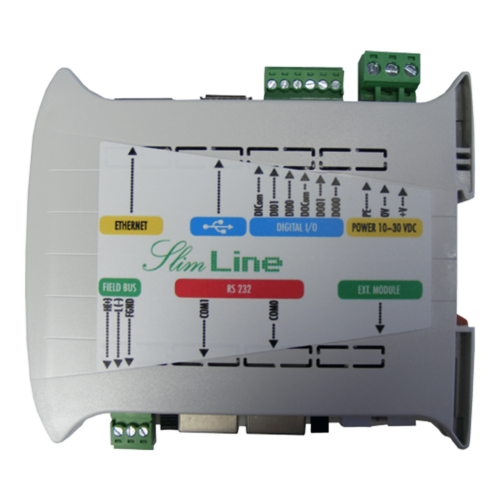

Il modulo CPU ARM9 SlimLine è una delle possibili unità centrali di questa famiglia di controllori programmabili (PLC).
L’utilizzo di questa unità, crea la differenza tra un sistema PLC ed un più evoluto sistema PAC (Programmable Automation Controller), particolarmente indicato laddove necessitino prestazioni e flessibilità molto elevate.

2 Anni di garanzia
Made in italy
SKU: N/A Categoria: Marchio: Elsist

Descrizione

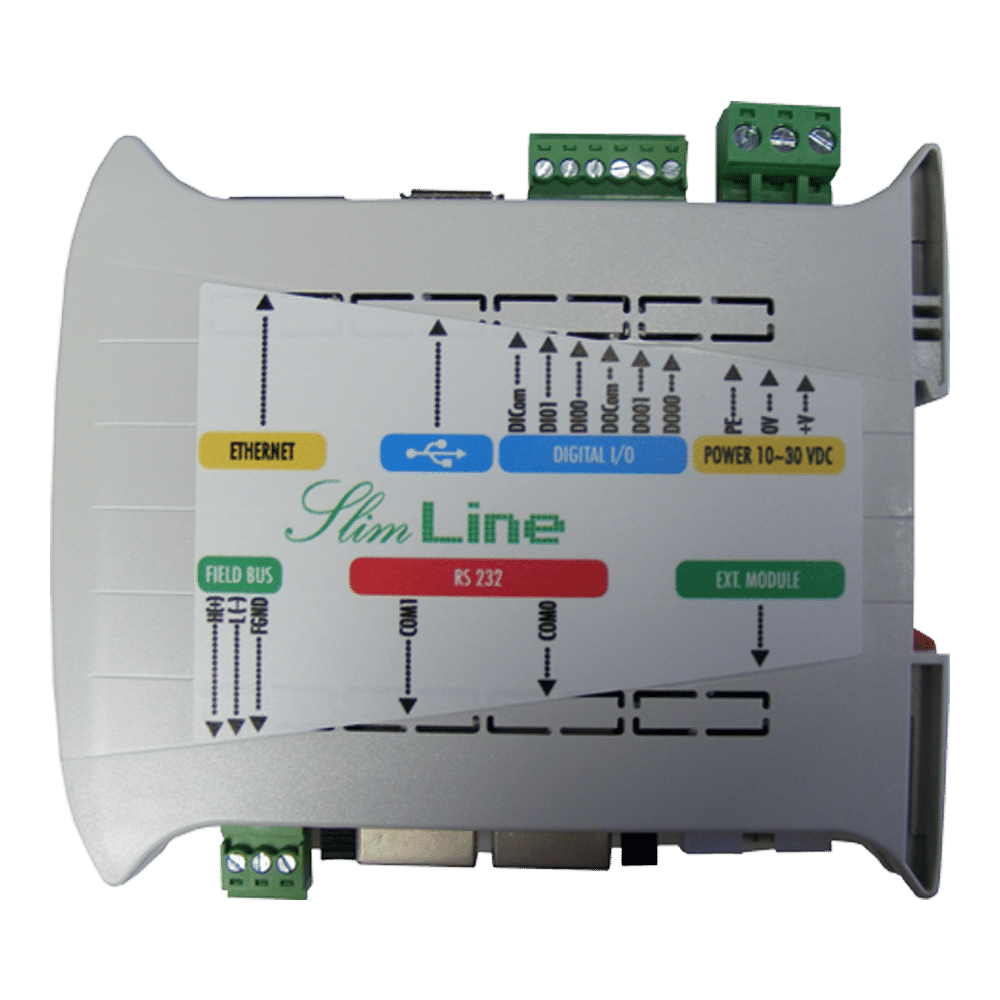

Il modulo CPU ARM9 SlimLine è una delle possibili unità centrali di questa famiglia di controllori programmabili (PLC).
L’utilizzo di questa unità, in alternativa ai moduli CPU LogicLab, crea la differenza tra un sistema PLC ed un più evoluto sistema PAC (Programmable Automation Controller), particolarmente indicato laddove necessitino prestazioni e flessibilità molto elevate.
Il dispositivo è dotato di un potente processore ARM9 400MHz a 32bit, di sistema operativo Linux embedded, e di web server integrato e viene proposto in due versioni differenziate per le loro caratteristiche di programmabilità:

  • Linux Open (programmabile in C)
  • Linux PLC (programmabile in IEC61131-3)

La versione Linux Open è programmabile in C attraverso il compilatore GNU Compiler Collection (GCC) (Viene fornita una macchina virtuale VMWare con SO Ubuntu già pronta all’utilizzo).
La versione Linux PLC è invece programmabile secondo lo standard internazionale IEC61131-3 attraverso il tool di sviluppo LogicLab ed è dotata dell’estensione real-time Xenomai.
La versione Linux PLC supporta il caricamento del programma a caldo senza fermare l’esecuzione di quello in corso, funzione particolarmente utile laddove il processo non può essere arrestato.

Il dispositivo consente la gestione dei moduli di espansione I/O SlimLine attraverso il bus di espansione I2C™ High-Speed, ed incorpora altresì un alimentatore ad alta efficienza, dimensionato per il collegamento di fino a 16 moduli di espansione (da verificare in funzione del modulo collegato).

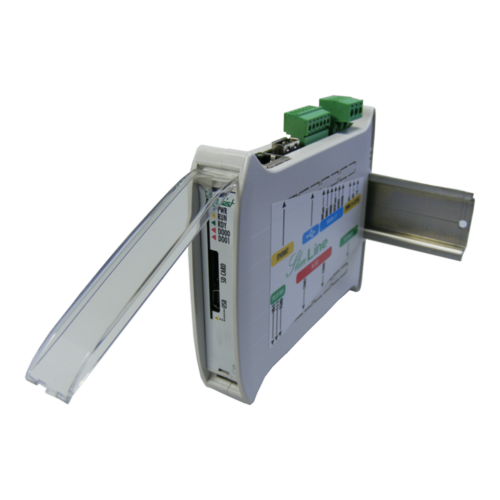

Il modulo è ingegnerizzato in un compatto contenitore in PC/ABS autoestinguente UL94 V-0 e riciclabile; esso è direttamente innestabile su guide DIN secondo gli standard EN50022/IEC60715 ed accetta tensioni di alimentazione nel range 10-30Vdc. A livello hardware questa CPU è dotata di:

  • 1 Porta Ethernet 10/100BaseT(x) RJ45
  • 2 Porte COM RS232
  • 1 porta MiniUSB B (device)
  • 1 porta USB A (host)
  • 1 Bus di campo RS485 (ModBus) o CAN bus (CANOpen) isolati
  • 2 Input digitali isolati
  • 2 Output digitali isolati
  • 1 slot micro-SD card
  • 1 bus di espansione I2C High-speed

Grazie all’utilizzo di memorie non volatili in tecnologia FRAM (RAM ferroelettriche), è stato possibile eliminare le batterie, minimizzando l’impatto ambientale a fine vita del prodotto. La tecnologia FRAM garantisce inoltre un numero di cicli di scrittura praticamente illimitati, migliorando quindi l’affidabilità del sistema, ed un bassissimo consumo di energia anche nelle fasi di scrittura.

Il modulo è disponibile in quattro diverse versioni, tutte dotate di 2 RS232C, 2 USB, 4 I/O digitali, 1 Eth., 1I/F bus di campo isolata.

Per la connessione dei moduli di espansione occorre utilizzare gli appositi cavi di espansione bus precablati (Cod. CBL074**00) da ordinare separatamente.

Le versioni RS485, dispongono di driver Fail-safe e ad alta impedenza, questo permette di collegare fino a 128 dispositivi sulla stessa rete.

Le connessioni degli I/O e dell’alimentazione sono realizzate tramite connettori a vite estraibili per una più facile manutenzione.

La versione Linux PLC è programmabile nei 5 linguaggi previsti dalla norma IEC61131-3, attraverso il tool di sviluppo LogicLab, un tool di programmazione completamente gratuito.

Grazie al supporto del protocollo Modbus RTU/ASCII possono essere connessi terminali operatore e software SCADA.

Questo dispositivo è basato sul modulo TX-25 di Karo Electronics. Per ulteriori informazioni sui prodotti Karo visitare il sito: www.karo-electronics.com.

Linux Open RS485 Linux Open CAN Linux PLC RS485 Linux PLC CAN
Alimentazione 10-30Vdc 1.5W (1)
Alimentazione fornita al bus espansione 5Vdc 2.5A max.
Processore FreeScale I.MX257 400MHz (ARM926EJ-S)
Memoria non volatile NAND FlashEPROM 128MBytes
Memoria dati volatile SDRAM 64 MBytes
Memoria dati tampone FRAM 8kBytes FRAM 8kBytes (3kBytes User data)
Memoria di configurazione FlashEPROM 1MBytes
Real Time Clock Sì, con funzione ora legale automatica Funzionamento a sistema spento con SuperCap integrato (mantenimento ora 30gg tipico)
Slot SD-Card Sì, micro-SD (card opzionale)
I/F USB 1 x mini-USB B (modo device) 1 x USB-A (modo host)
Ingressi digitali 2 Optoisolati PNP/NPN5-30Vdc, [email protected]
Uscite digitali 2 photoMOS [email protected]/ac TOn 0,75mS max, TOff 0,2mS max (2)
I/F Ethernet RJ45 10/100base-T(x) Auto-MDIX
Bus di campo RS485 Fail Safe isolata ad alta impedenza (3) CAN Bus isolato RS485 Fail Safe isolata ad alta impedenza (3) CAN Bus isolato
Bus espansione I2C? High-Speed
Nr. max. moduli espansione 16
I/F RS232 2 * DTE su connettore RJ45
Protocolli supportati Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus over IP TCP/IP, UDP Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus over IP TCP/IP, UDP Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus over IP TCP/IP, UDP Modbus RTU/ASCII DMX (Opzione) DLMS (IEC62056-21)(Opzione) Modbus over IP TCP/IP, UDP CANOpen
Indicatori stato Power RUN READY USB activity Stato Uscite digitali
Ambiente Temperatura operativa: da -20 a +70°C
Temperatura di stoccaggio: da -40° a +80°C
Umidità: Max. 90%
Dimensioni e peso Dimensioni: 22.5 mm L x 101 mm W x 120 mm H
Peso: 150g
Approvazioni EN 61000-6-2:2005EN 61000-6-4:2007
Garanzia 2 Anni
Tool di programmazione GNU Compiler Collection (GCC) LogicLab (Gratuito)
Linguaggi supportati C Tutti quelli previsti dalla normativa IEC61131-3 (IL, ST, LD, FBD e SFC)
Programmazione remota Sì, attraverso connessione TCP/IP
Note: (1) Caso peggiore, senza estensioni. (2) @10Vdc Rload=20Ohm (3) Protocolli supportati: Modbus RTU, Modbus ASCII, DMX
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Modulo CPU SlimLine ARM9 RS485 (Linux Open) 399,00 (-20%) 319,20 Netto IVA esclusa

0 in stock, 0 disponibili

Modulo CPU SlimLine ARM9 CAN (Linux Open) 399,00 (-20%) 319,20 Netto IVA esclusa

0 in stock, 0 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo estensione I2C SlimLine (5cm)(Tappo) (NON passante - idoneo per il collegamento dell'ultima espansione I/O) 8,00 (-20%) 6,40 Netto IVA esclusa

346 in stock, 189 disponibili

Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

11 in stock, 11 disponibili

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

5 in stock, 5 disponibili, 10 in arrivo

Cavo USB A to mini B 2,50 (-20%) 2,00 Netto IVA esclusa

3 in stock, 3 disponibili

Cavo estensione I2C SlimLine passante (5cm) 11,50 (-20%) 9,20 Netto IVA esclusa

398 in stock, 353 disponibili

Adattatore 1-Wire a RS232 DS9097U 59,00 (-20%) 47,20 Netto IVA esclusa

16 in stock, 16 disponibili

Simulatore I/O 200,00 (-20%) 160,00 Netto IVA esclusa

2 in stock, 2 disponibili

SlimLine Modulo I/O Mixed Signal Relé + RS232 206,00 (-20%) 164,80 Netto IVA esclusa

2 in stock, 0 disponibili, 104 in arrivo

Aggiungi
SlimLine Modulo esp. I/O uscite statiche 16In 8Out 136,00 (-20%) 108,80 Netto IVA esclusa

16 in stock, 11 disponibili, 20 in arrivo

Aggiungi
SlimLine Modulo espans. I/O uscite relè 16In 8Out 140,00 (-20%) 112,00 Netto IVA esclusa

0 in stock, 0 disponibili, 55 in arrivo

Aggiungi
MDR-20-24 24Vdc 24W Power Supply 16,00 (-20%) 12,80 Netto IVA esclusa

7 in stock, 7 disponibili, 15 in arrivo

Har-port Prolunga USB 2.0 A-A da pannello 44,30 (-20%) 35,44 Netto IVA esclusa

6 in stock, 6 disponibili

Coperchio protezione har-port IP65 5,40 (-20%) 4,32 Netto IVA esclusa

7 in stock, 7 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo Ethernet UTP Cross in Rame CAT. 6 Verde/Grigio SF/UTP 2mt 5,00 (-20%) 4,00 Netto IVA esclusa

11 in stock, 11 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Supporto tecnico telefonico/on-line Pacchetto Lite (1 ora) 55,00 Netto IVA esclusa
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Morsetto estraibile 5.08mm (3 poli) 0,48 Netto IVA esclusa

749 in stock, 659 disponibili, 400 in arrivo

Morsetto estraibile 3.5mm (3 poli) 0,44 Netto IVA esclusa

1181 in stock, 1001 disponibili, 600 in arrivo

Morsetto estraibile 3.5mm (6 poli) 0,90 Netto IVA esclusa

798 in stock, 618 disponibili, 400 in arrivo

# Titolo Link
0 IP da utilizzare nella rete privata
1 Configurare rete ed indirizzo IP su Windows
2 Come proteggere un programma (SlimLine/Netsyst)
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Datasheet modulo TX-25 24/04/2012
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL160A100 Manuale hardware SlimLine CPU ARM9 Linux 27/04/2012
2 PDF TX-xx Implementation Guide 24/04/2012
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL162A100 PDF Schema a Blocchi SlimLine CPU ARM9 Linux 27/04/2012
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Dimensionali meccanici prodotti SlimLine (Formato DXF) 08/05/2012
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 FRM135C*00 Dichiarazione di conformità CE SlimLine 16/03/2017
2 FRM124C*00 Dichiarazione di conformità RoHS SlimLine/Netsyst 30/07/2019
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 SFR069A000 Libreria utilità per sistemi SlimLine Linux (ElSLUtility) v1.0.0 11/10/2012
2 SFR064B000 Libreria gestione SlimLine Linux (ElSLLinux) v2.0.0 29/05/2015
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PTP127A200 Programma di esempio utilizzo moduli I/O su CPU ARM9 Linux 01/06/2015
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Cross compilatore gcc per modulo CPU ARM9 Linux 24/04/2012
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 SFW172C500 Toolly - Utility tools per controllori Elsist (File eseguibile per Linux e Windows) v3.5.0 27/02/2023
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Macchina virtuale Linux Ubuntu (User e Psw: GuestVM) 10/10/2012
# Titolo Link
0 Segmentation Fault in programma esempio PTP127A100
1 Alimentazione modulo CPU SlimLine via PoE
2 Calcolo del numero di moduli estensione possibili
3 Informazioni su bus I2C, possibilità utilizzo moduli custom
4 Dove reperire i tools di sviluppo per CPU Linux
5 Come scrivere il mio primo programma "HelloWorld"
6 Informazioni su CPU ARM9 Linux
