Eastron

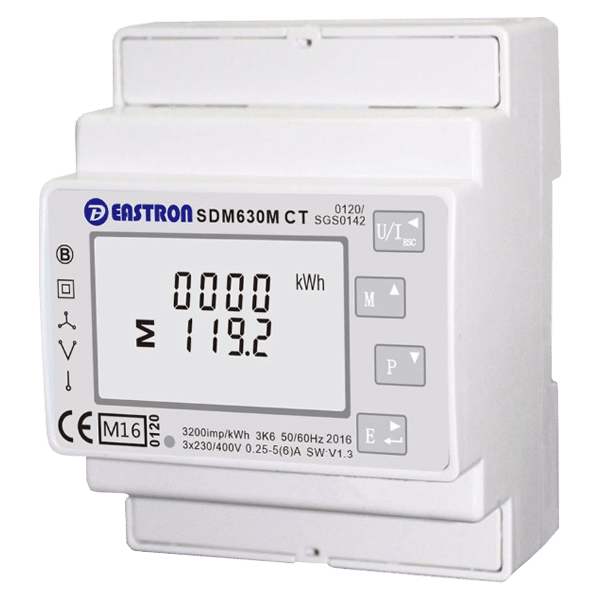

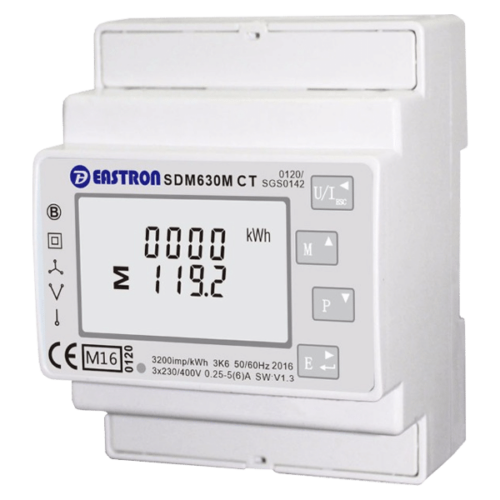

Contatore di energia trifase SDM630 V2 Certificato MID

(1 recensione del cliente)

96,00 Netto IVA esclusa

Il contatore di energia trifase SDM630 V2 rappresenta un’accurata e conveniente soluzione per misurare e visualizzare tutti i maggiori parametri di potenza e qualità elettrica.
Il prodotto è disponibile in versione CT 5A o lettura diretta fino a 100A.
Certificato MID

Il contatore di energia trifase SDM630 V2 rappresenta un’accurata e conveniente soluzione per misurare e visualizzare tutti i maggiori parametri di potenza e qualità elettrica. E’ facile da programmare, montare, e la navigazione è friendly. Queste caratteristiche lo rendono lo scelta ideale per gli utenti che richiedono un misuratore di energia affidabile.

Il dispositivo è costruito con elevati standard qualitativi, utilizzando microprocessori di ultima generazione e le migliori tecnologie di produzione disponibili. Il prodotto, installabile su guida DIN, dispone di un display retroilluminato e rapporto TA programmabile da utente (versione CT).
Tutte le caratteristiche sono accessibili da un interfaccia intuitiva.

L’SDM630 può misurare e visualizzare:

  • Tensione di linea e THD% (distorsione armonica totale) di tutte le fasi.
  • Correnti di frequenza delle linee, Utilizzo di corrente e THD% di corrente di tutte le fasi.
  • Energia attiva importata e esportata.
  • Energia reattiva importata e esportata

I settaggi seguenti sono protetti da password:

  • Cambio password
  • Selezione sistema di alimentazione: 1 fase 2 cavi, 3 fasi 4 cavi
  • PT (1 to 500000V)
  • Tempo di intervallo richiesta
  • Reset misurazioni richieste
  • Durata impulso di output

Il dispositivo è disponibile nelle versioni:

  • SDM630-Modbus MID (versione lettura diretta) – Lettura diretta fino a 100A, I/F Modbus RTU
  • SDM630MCT-Modbus MID (versione CT-5A) – Lettura indiretta con Trasformatore Amperometrico (TA) o diretta fino a 5A, I/F Modbus RTU.

Applicazione tipica di monitoraggio energia elettrica

Nell’Unione europea, l’uso di contatori di energia certificati MID “Measuring Instruments Directive” su reti elettriche “private” è obbligatoria nel contesto di fatturazione dell’energia attiva basata sulla lettura dei consumi.
Esempi tipici includono: campeggi, case per le vacanze, alloggi per studenti, edifici per uffici, centri commerciali, porti turistici, sale espositive, stazioni di ricarica veicoli elettrici, ecc.
Essendo una certificazione a livello europeo eseguita da un Notified Body (NB), la certificazione MID permette di evitare test metrologici legali a livello nazionale.
Un contatore certificato MID può essere quindi usato per la fatturazione di energia attiva in tutti i paesi dell’Unione Europea.

La direttiva impone inoltre la certificazione di prodotto secondo lo standard EN50470-1/ -3, così come la certificazione di progettazione (Modulo B) e la certificazione di processo di produzione (modulo D), da parte di un Organismo Notificato, al fine di garantire la tracciabilità del prodotto e garantire il suo valore metrologico, a tutela dei consumatori.

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
SDM630-ModBus V2 RS485 100A certificato MID (Lettura diretta) 120,00 (-20%) 96,00 Netto IVA esclusa

55 in stock, 54 disponibili

SDM630-MCT V2 ModBus RS485 5A certificato MID (Necessita TA esterno da ordinare separatamente) 120,00 (-20%) 96,00 Netto IVA esclusa

34 in stock, 14 disponibili, 50 in arrivo

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
ESCT-T24-100/5A Trasformatore amperometrico apribile 100A/5A Diam. 24mm 23,00 (-20%) 18,40 Netto IVA esclusa

36 in stock, 0 disponibili, 50 in arrivo

DM0T 0050 Trasformatore di corrente 50A/5A Diam. 22mm 38,80 (-20%) 31,04 Netto IVA esclusa

15 in stock, 15 disponibili
