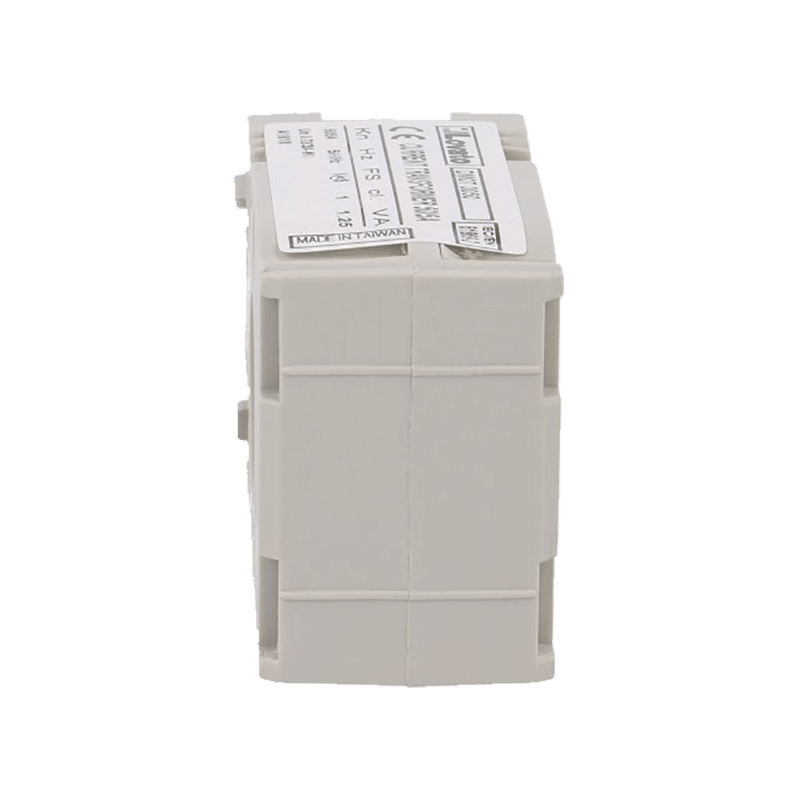

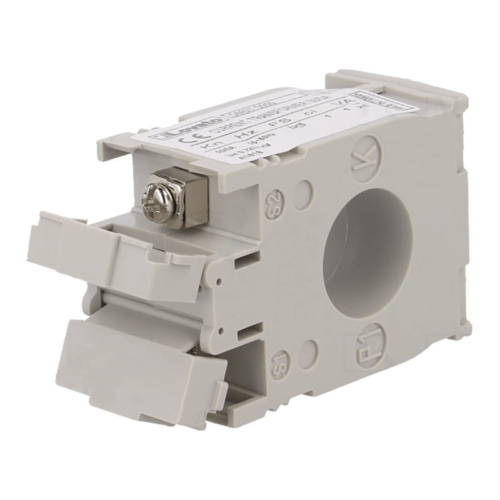

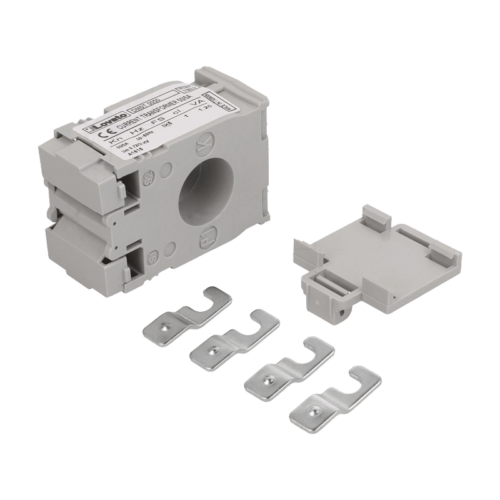

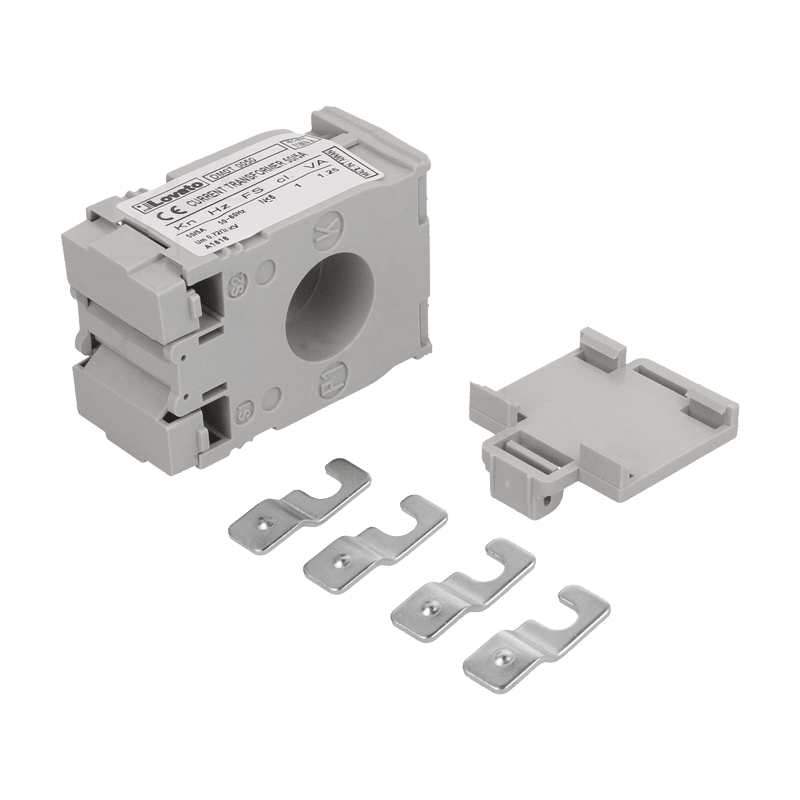

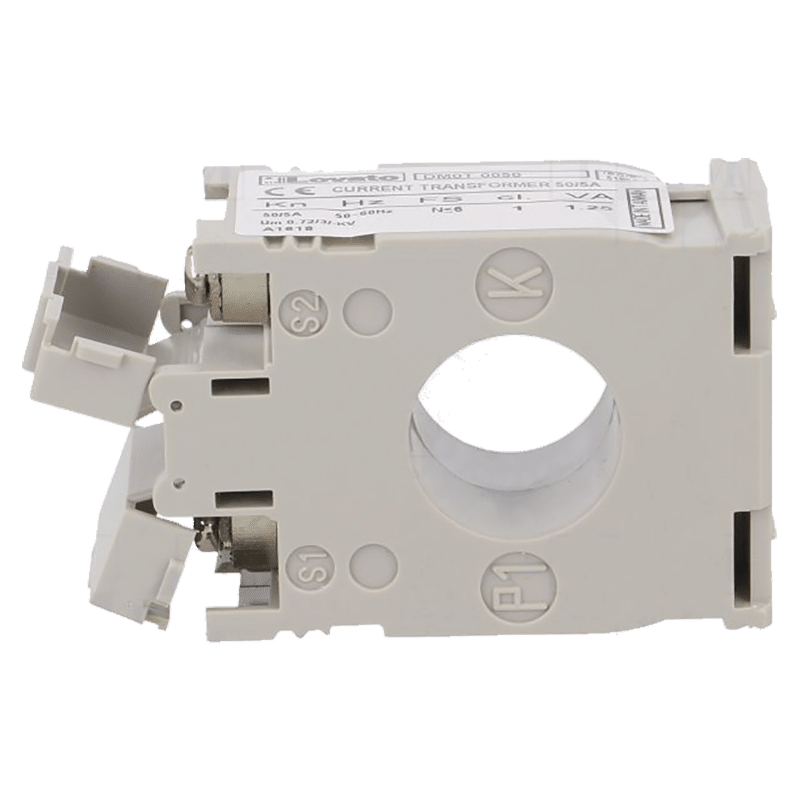

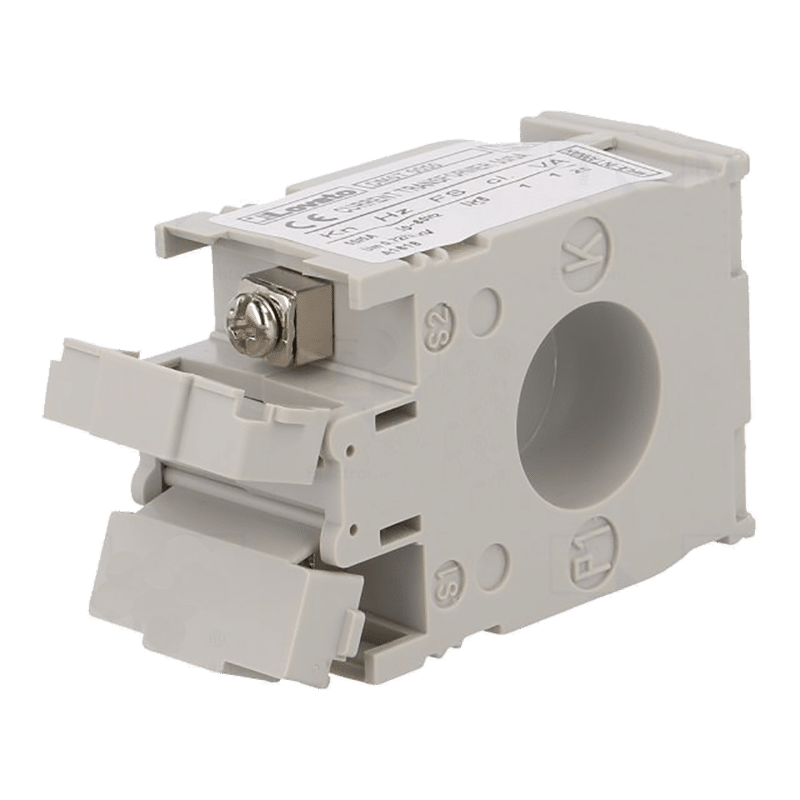

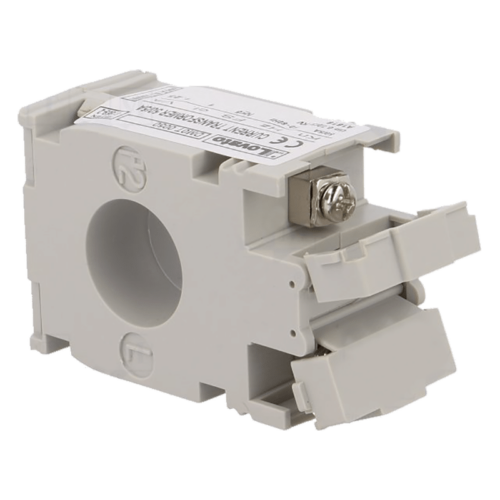

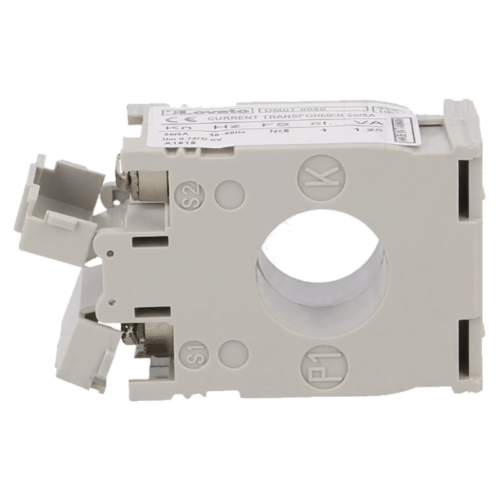

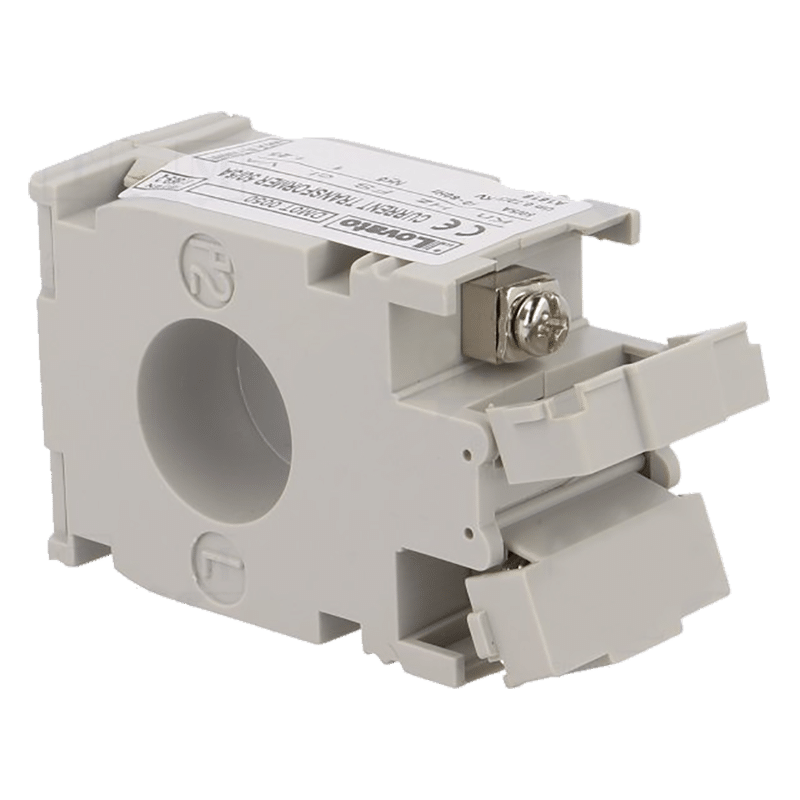

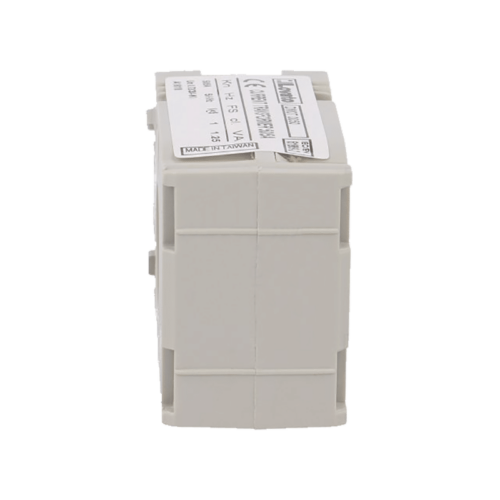

Trasformatore di corrente (TA) serie DM

Il trasformatore di corrente di misura (TA) serie DM permette di ridurre la corrente di linea ad un valore secondario di 5A compatibile con gli ingressi amperometrici dei multimetri digitali, dei relè di protezione e dei contatori di energia.

Questi dispositivi sono idonei al montaggio su barra DIN.

I trasformatori di corrente di misura serie DM sono apparecchi in classe 1/0,5, senza avvolgimento primario e vengono normalmente utilizzati per alti valori di corrente primaria (a partire da 50A).
Il numero dei passaggi del cavo primario non modifica le caratteristiche di precisione, ma riduce il valore della corrente primaria a parità di corrente secondaria.

Caratteristiche

• Frequenza di funzionamento: 50-60Hz
• Corrente secondaria: 5A
• Sovracorrente permanente: 120% Ipn
• Tensione di isolamento Ui: 720V
• Corrente nominale termica di breve durata Ith: 40…60Ipn per 1 secondo
• Corrente dinamica nominale Idyn: 2,5 Ith per 1 secondo
• Isolamento in aria: classe E
• Attacchi:
  • Faston per DM2T e DM3T
  • a vite per DM0T, DM4T e DM35T
• Coprimorsetti piombabili (solo per DM0T, DM4T e DM35T)
• Montaggio a barra DIN 35mm (IEC/EN 60715) o a vite (elementi di fissaggio forniti di serie)
• Grado di protezione: IP30
• Condizioni ambientali:
  • temperatura operativa: -25…+50°C
  • temperatura di stoccaggio: -40…+80°C
  • umidità relativa senza condensa: 90%.
• Conformità: IEC/EN 61869-2, IEC/EN 61869-1.
