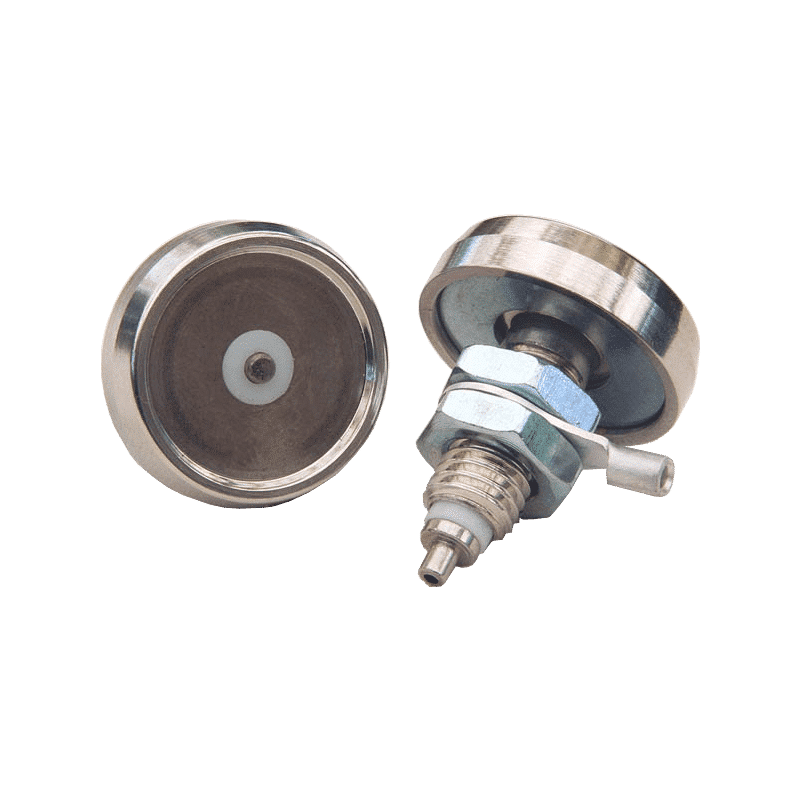

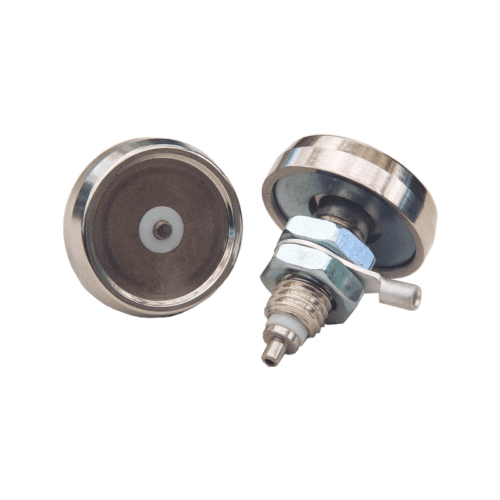

Il lettore magnetico 1-Wire è un dispositivo unico progettato per trattenere un portachiavi magnetico in posizione per mezzo di una forza magnetica. L’alloggiamento è costruito da un metallo non magnetico, che ha una faccia tonda e piatta nella parte anteriore e, nel mezzo di questa faccia, un perno isolato a molla (che funge da contatto). Nella sonda magnetica sono presenti piccoli magneti che creano il campo magnetico richiesto. Questo attrae i metalli magnetici, e quindi li tira e li trattiene sulla faccia anteriore. Sul retro della sonda è presente un capocorda a saldare (per il segnale 0V).
Il portachiavi magnetico è costituito da un anello di acciaio placcato in nichel incastrato su un iButton ed inserito in un portachiavi in plastica. Quando questo portachiavi è avvicinato alla faccia anteriore della sonda magnetica, viene attratto sulla parte anteriore del lettore dalla forza magnetica esercitata sull’anello d’acciaio e tenuto saldamente in posizione. Il lettore può essere montato su qualsiasi pannello utilizzando un dado M8. Un secondo dado viene utilizzato per tenere fermo il suo capocorda.
Mentre viene tenuto in posizione dalla forza magnetica, il contatto centrale (pin caricato a molla) trasferisce il segnale (dato) letto dall’iButton a un filo saldato a un pin isolato sul retro della sonda. L’anello in acciaio, che tocca la faccia anteriore della sonda, trasferisce il segnale 0V a un filo saldato a un capocorda a saldare sul retro della sonda (l’alloggiamento della sonda agisce come massa).
I lettori iButton possono essere facilmente integrati con le nostre CPU SlimLine con l’utilizzo dell’adattatore DS9097U o direttamente sulle CPU dotate di interfaccia 1-wire, utilizzando l’apposito blocco funzione “sOWRdIdentifier”.
Applicazioni
Il lettore magnetico può essere utilizzato in qualsiasi applicazione che richiede la lettura o la scrittura di un iButton per un periodo di tempo esteso (ovvero non istantaneo). Alcuni esempi di queste applicazioni includono:
- I servizi di ristorazione e/o industria alimentare
- Registratori di cassa
- Computer e elaborazione dei dati
- Tempo e frequenza
- Controllo di accesso
