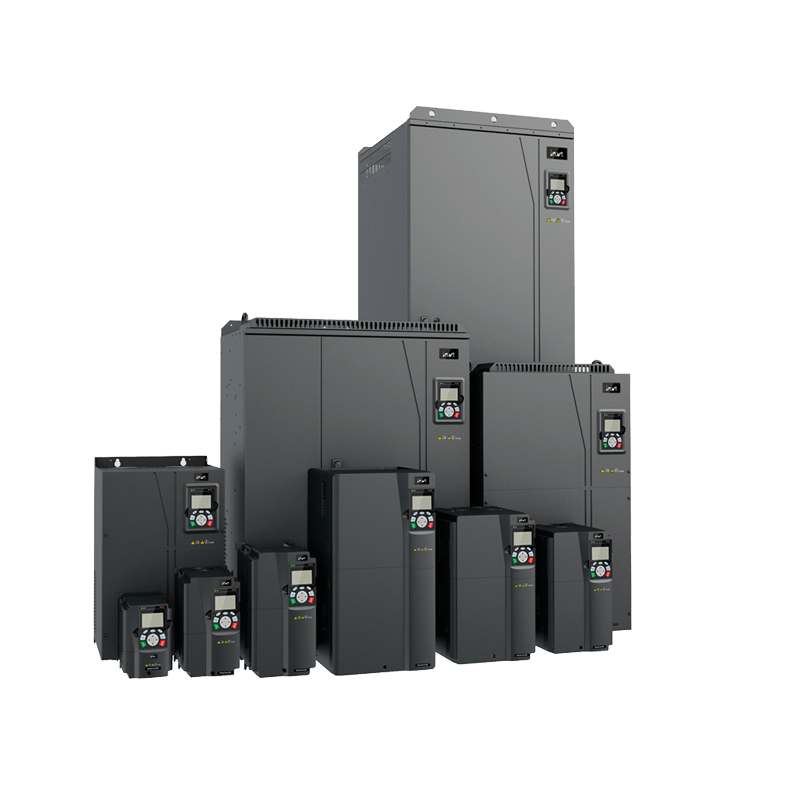

Inverter vettoriali ad alte prestazioni INVT serie GD350

Effettua il login per vedere i prezzi

La serie più performante!

La serie GD350, ultima nata in casa INVT, include inverter ad alte prestazioni, per qualsiasi tipologia di motore elettrico ed applicazione industriale.

SKU: N/A Categoria: Tag: , , , ,
2 Anni di garanzia
Made in China
Marchio:

La serie GD350, ultima nata in casa INVT, include inverter vettoriali ad alte prestazioni, per qualsiasi tipologia di motore elettrico ed applicazione industriale.
Frutto di oltre 5 anni di attività di R&D, la serie GD350 nasce per soddisfare qualsiasi tipologia di esigenza applicativa, anche la più complessa.
L’innovativo algoritmo di gestione vettoriale a controllo diretto di corrente “I/F mode” (con o senza sensore), la capacità di comandare qualsiasi tipo di motore (asincrono o sincrono), le funzioni avanzate di controllo della coppia ed il posizionatore integrato; permettono ai dispositivi di questa serie di essere impiegati con successo in applicazioni di elevata complessità.

Infinite possibilità di espansione

La presenza di slot di espansione integrati permette di incrementare le funzionalità degli inverter vettoriali ad alte prestazioni GD350 con schede di estensione comunicazione (Ethernet, CANopen, Profibus, Profinet, EtherCAT, DeviceNet), interfacce feedback (encoder incrementale, assoluto, resolver), moduli I/O, scheda PLC integrata.
Il modulo Bluetooth permette l’accesso e la programmazione dell’inverter a mezzo smartphone.
La porta USB integrata consente una connessione semplice e immediata al PC per la programmazione e il monitoraggio del drive.

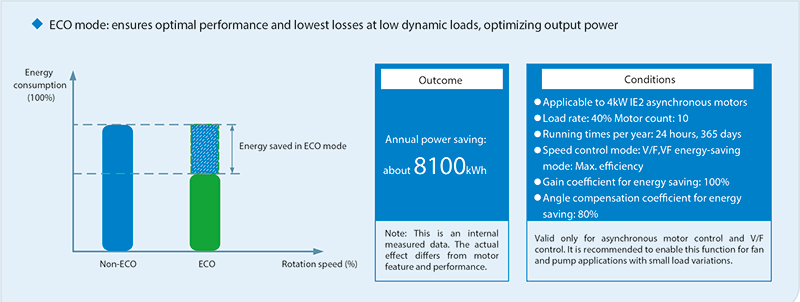

Risparmio energia con modalità ECO-MODE

L’innovativa modalità di funzionamento ECO-MODE disponibile nella serie GD350 può contribuire, insieme ad altri interventi, al raggiungimento degli obiettivi di risparmio energetico previsti nel Piano Transizione 5.0, offrendo un vantaggio sensibile, in termini di consumi, rispetto alle modalità di controllo con Inverter tradizionali.

ECO-MODE ottimizza l’efficienza del sistema motore-inverter in modo totalmente automatico, agendo in modo diretto ed autonomo sulla curva tensione/frequenza e stabilendo, in qualsiasi condizione di impiego, il rapporto V/F ottimale per la massima efficienza del motore, in qualsiasi condizione di carico e di regime di rotazione.

Modalità Eco-mode

ECO-MODE permette il maggior risparmio energetico nelle macchine che non richiedono frequenti accelerazioni e decelerazioni, consentendo al sistema di auto-regolarsi e, nel caso, di disattivarsi autonomamente, a fronte di repentine variazioni della frequenza e/o del carico.

L’attivazione della funzione ECO-MODE avviene con un solo parametro, nessuna programmazione complessa, nessuna conoscenza dettagliata della dinamica del sistema. Se l’applicazione lo consente, ECO-MODE permetterà al sistema di ridurre i propri consumi in modo totalmente autonomo, senza impatto sul funzionamento della macchina.

Caratteristiche principali

  • Frequenza di uscita 0.0-630Hz
  • Disponibili versioni 400V e 600V e grado di protezione IP20 o IP54 (solo 400V)
  • Algoritmo gestione vettoriale con controllo diretto della corrente I/F sensorless o con retroazione per motori asincroni e sincroni a magneti permanenti
  • Sovraccarico max 200% corrente nominale
  • Filtro EMC C3 integrato su tutti i modelli
  • Unità di frenatura integrata per potenze fino a 37KW inclusi (30KW per versioni UL)
  • Funzione STO (Safety Torque Off) livello sicurezza SIL 2
  • Funzione ECO-MODE per risparmio energetico
  • 4 Ingressi digitali programmabili
  • 2 Ingressi digitali/treno di impulsi 50KHz
  • 2 Uscite digitali, 2 relè e 1 uscita analogica
  • I/F RS-485 di serie (protocollo Modbus)
  • Controllo di velocità, coppia e posizione
  • Doppio set parametri motore indipendenti
  • Possibilità di montaggio passante del dissipatore

Firmware dedicati per applicazioni specifiche

Opzionalmente gli inverter della serie GD350 possono essere “personalizzati” con firmware dedicati a specifiche applicazioni. Vedi alcuni esempi:

GD350-16 Firmware dedicato per i sistemi di pompaggio

GD350-16 è un FW dedicato ai sistemi di pompaggio per diversi ambiti di impiego

    • Controllo di pompe con motori asincroni o sincroni a magneti permanenti
    • Controllo alternanza fino a 4 pompe
    • Visualizzazione setpoint e feedback nell’unità di misura effettiva
    • Doppio regolatore PID e feedback differenziale da doppio trasduttore
    • Funzione “pump cleaning
    • Funzione sleep avanzata
    • Modalità G (Heavy Duty) e P (Normal duty)
    • Modalità funzionamento di emergenza per sistemi antincendio

GD350-19 Firmware dedicato per gli impianti di sollevamento

GD350-19 è un FW dedicato agli impianti di sollevamento di qualsiasi tipologia: carriponte, gru edili, gru portuali, nastri trasportatori/elevatori, gru a portale ecc.. Il firmware è stato realizzato con il contributo tecnico di alcune tra le più importanti aziende globali operanti nel settore delle soluzioni per il sollevamento.

    • Controllo ottimizzato di motori con rotore conico anche nel revamping di vecchi impianti
    • Logica del freno intelligente
    • Ottimizzazione automatica velocità/carico e cella di carico elettronica
    • Controllo di motori sincroni a magneti permanenti
    • Controllo anti pendolamento carico
    • Controllo di sincronizzazione master/slave
    • Gestione funzione di rotazione per gru edili
    • Controllo tensionamento fune

Per ulteriori informazioni sui prodotti INVT visitare il sito: www.invt.com.

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
GD350-1R5G-4-UL 1,5KW/3,7A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-2R2G-4-UL 2,2KW/5,0A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-004G/5R5P-4-UL 5,5KW/14A 4KW/9,5A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-5R5G/7R5P-4-UL 7,5KW/18,5A 5,5KW/14A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-7R5G/011P-4-UL 11KW/25A 7,5KW/18,5A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-011G/015P-4-UL 15KW/32A 11KW/25A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-015G/018P-4-UL 18,5KW/38A 15KW/32A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-018G/022P-4-UL 22KW/45A 18,5KW/38A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-022G/030P-4-UL 30KW/60A 22KW/45A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-030G/037P-4-UL 37KW/75A 30KW/60A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-037G/045P-4-UL 45KW/92A 37KW/75A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-045G/055P-4-UL 55KW/115A 45KW/92A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-055G-4-UL 55KW/115A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

GD350-075P-4-UL 75KW/150A 400V Trifase STO Effettua il login per vedere i prezzi

Disponibile su ordinazione

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Convertitore USB-seriale RS485 a basso costo ATC-820 30,00 (-20%) 24,00 Netto IVA esclusa

87 in stock, 87 disponibili

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Data sheet GD350 - Tabelle specifiche e perdite di potenza 28/12/2021
2 PDF Brochure inverter serie GD350 28/12/2021
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Manuale utente inverter vettoriali famiglia GD350-UL (Inglese) 28/12/2021
2 PDF Guida rapida GD350-UL (Italiano) 28/12/2021
3 Manuale utente inverter vettoriali GD350-19 (Inglese) - Firmware impianti di sollevamento 28/12/2021
4 Manuale utente inverter vettoriali GD350 (Inglese) - Scheda comunicazione Profibus/CANOpen 28/12/2021
5 Manuale parametri inverter INVT GD350 16/02/2023
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Report certificazione energetica GD350 28/12/2021
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Software INVT Studio per Windows (Vers. 1.3.1.20200110) 12/02/2020
2 Software programmazione INVT Workshop (Vers. 2.5.0.6) 16/01/2024
