HMI Picoface

169,60183,20 Netto IVA esclusa

ATTENZIONE! Prodotto EOL disponibile fino esaurimento scorte.

Picoface è un terminale operatore (HMI) a basso costo, per montaggio a pannello, espressamente progettato per l’abbinamento con le CPU della linea SlimLine e Netsyst. Permette il dialogo interattivo tra l’operatore ed il PLC tramite la visualizzazione di messaggi alfanumerici e l’inputazione eventuale di variabili numeriche.

SKU: N/A Categoria: Tag:
3 Anni di garanzia
Made in italy
Marchio:

Picoface è un terminale operatore (HMI) a basso costo, per montaggio a pannello, espressamente progettato per l’abbinamento con le CPU della linea SlimLine e Netsyst. Permette il dialogo interattivo tra l’operatore ed il PLC tramite la visualizzazione di messaggi alfanumerici e l’inputazione eventuale di variabili numeriche.

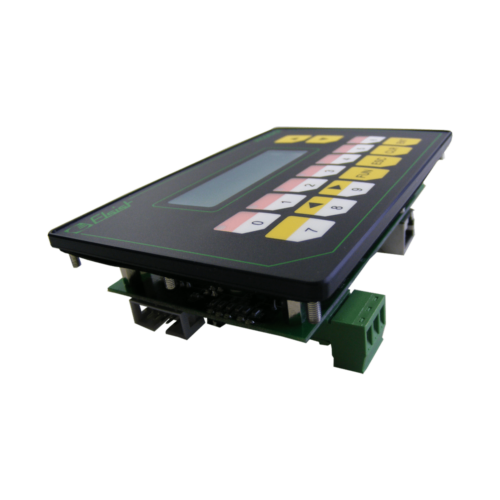

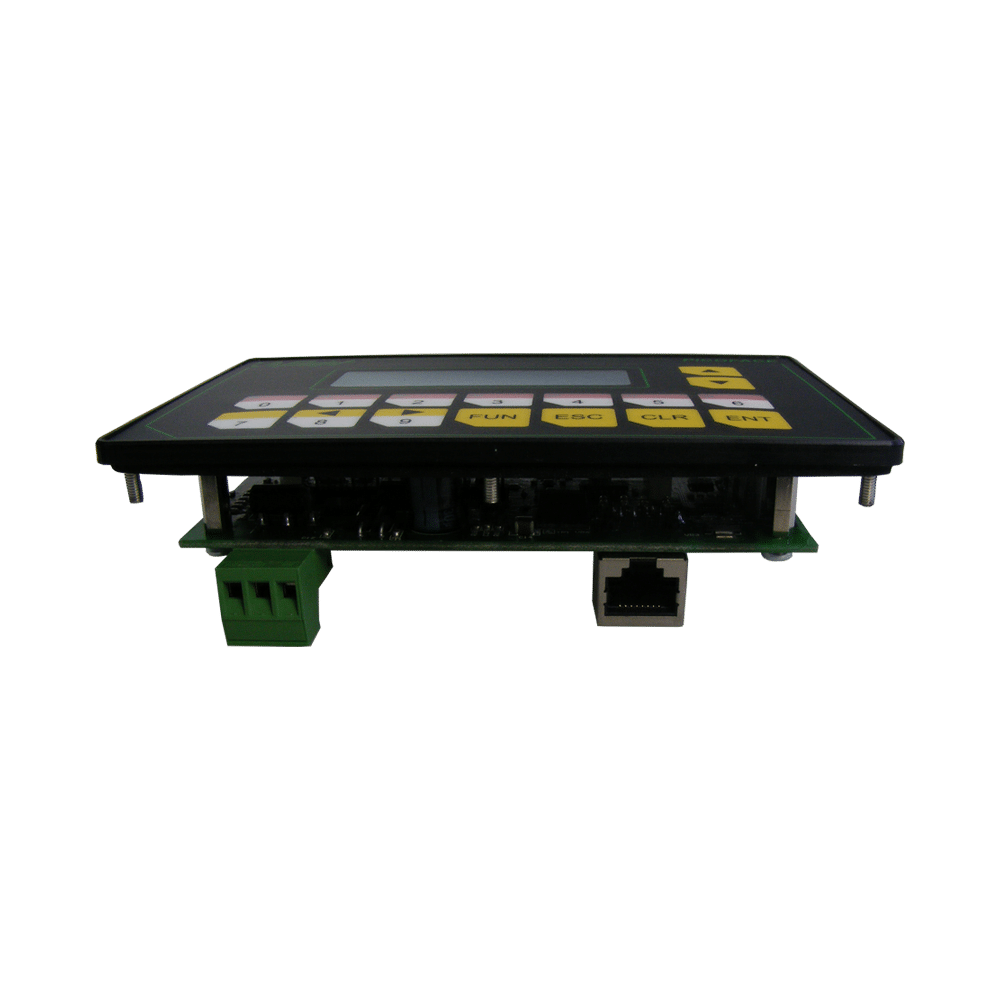

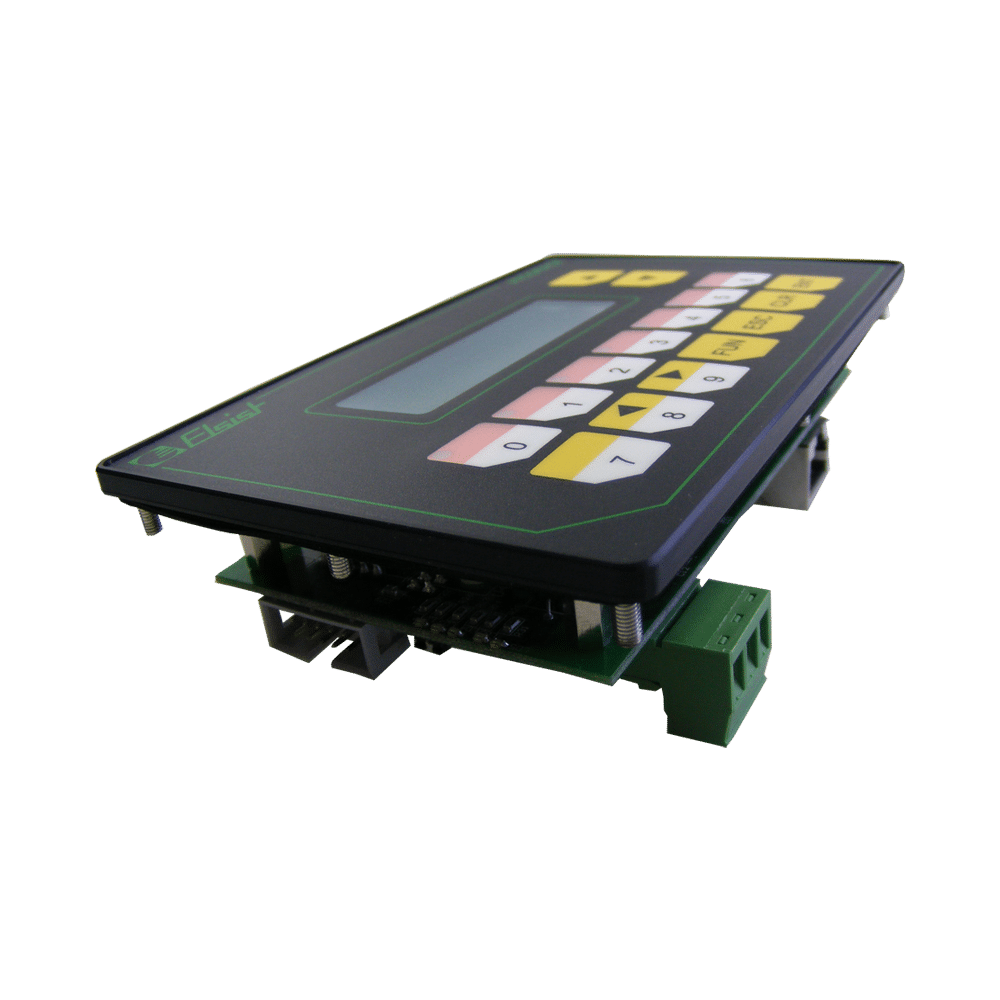

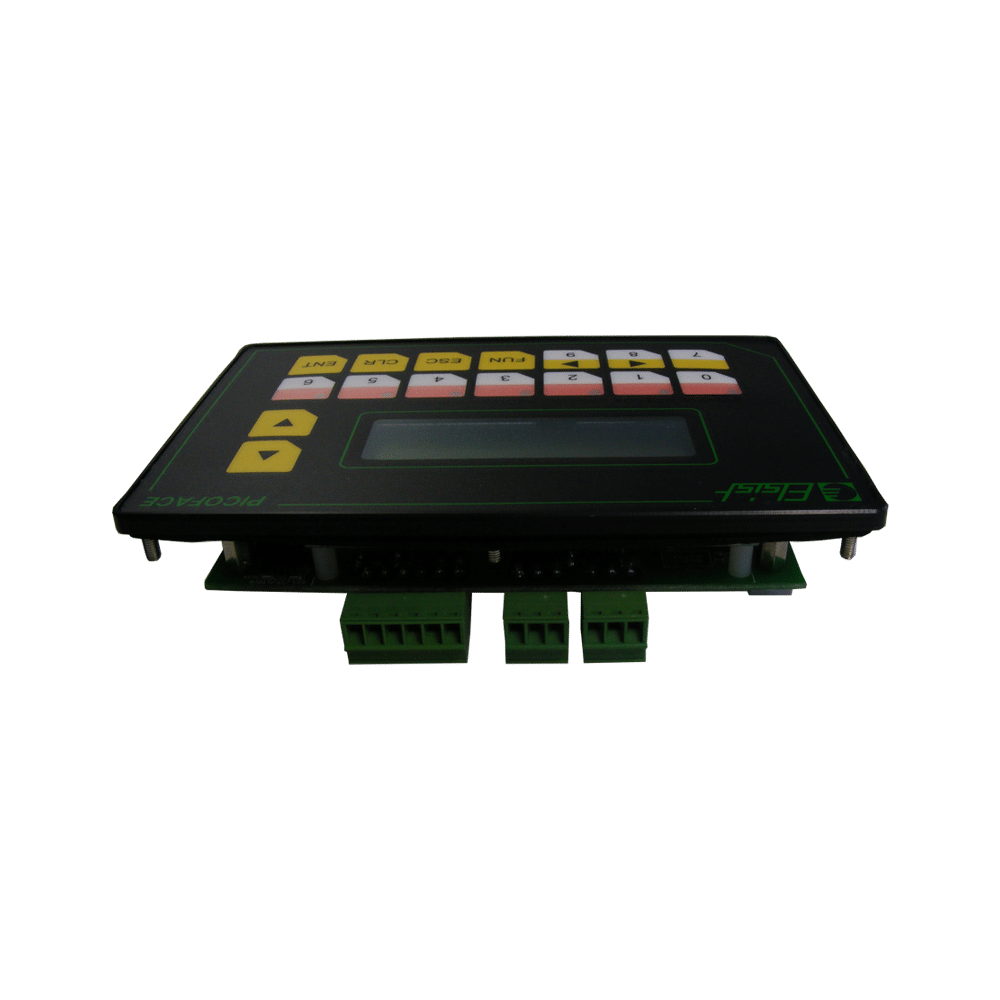

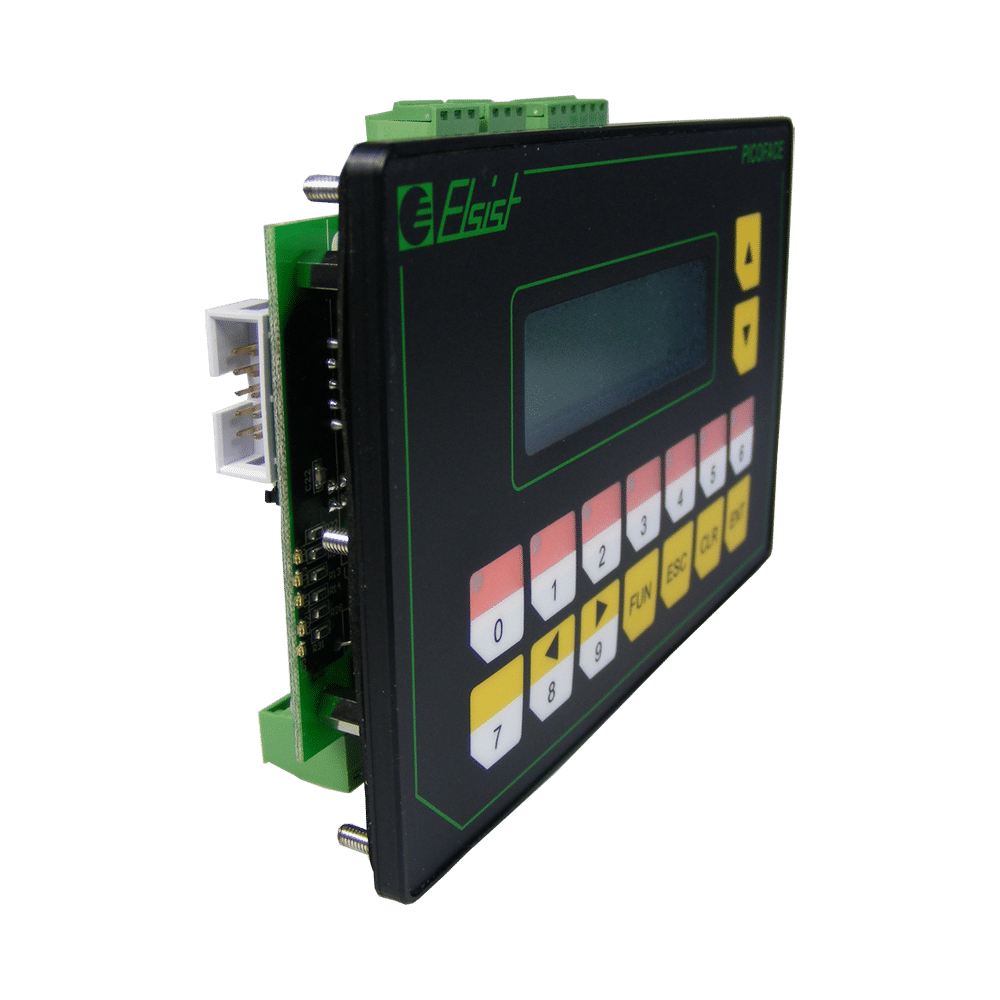

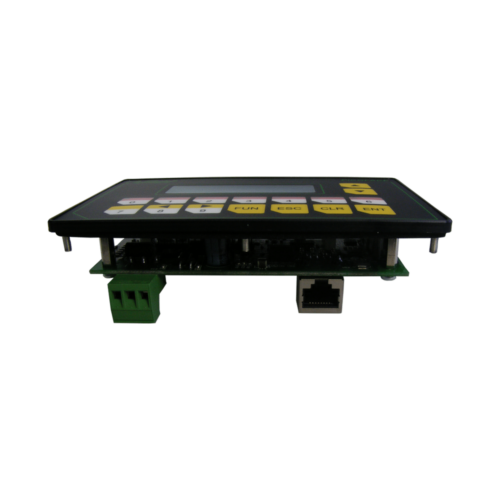

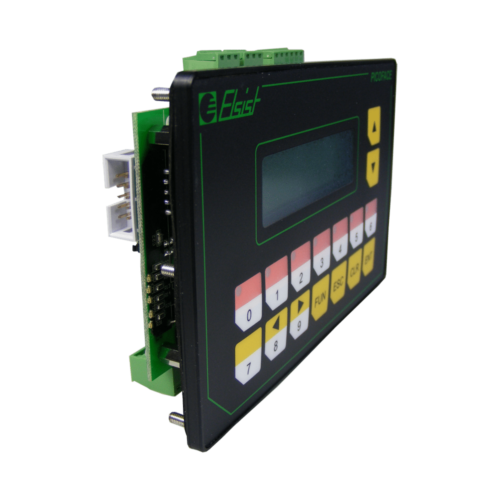

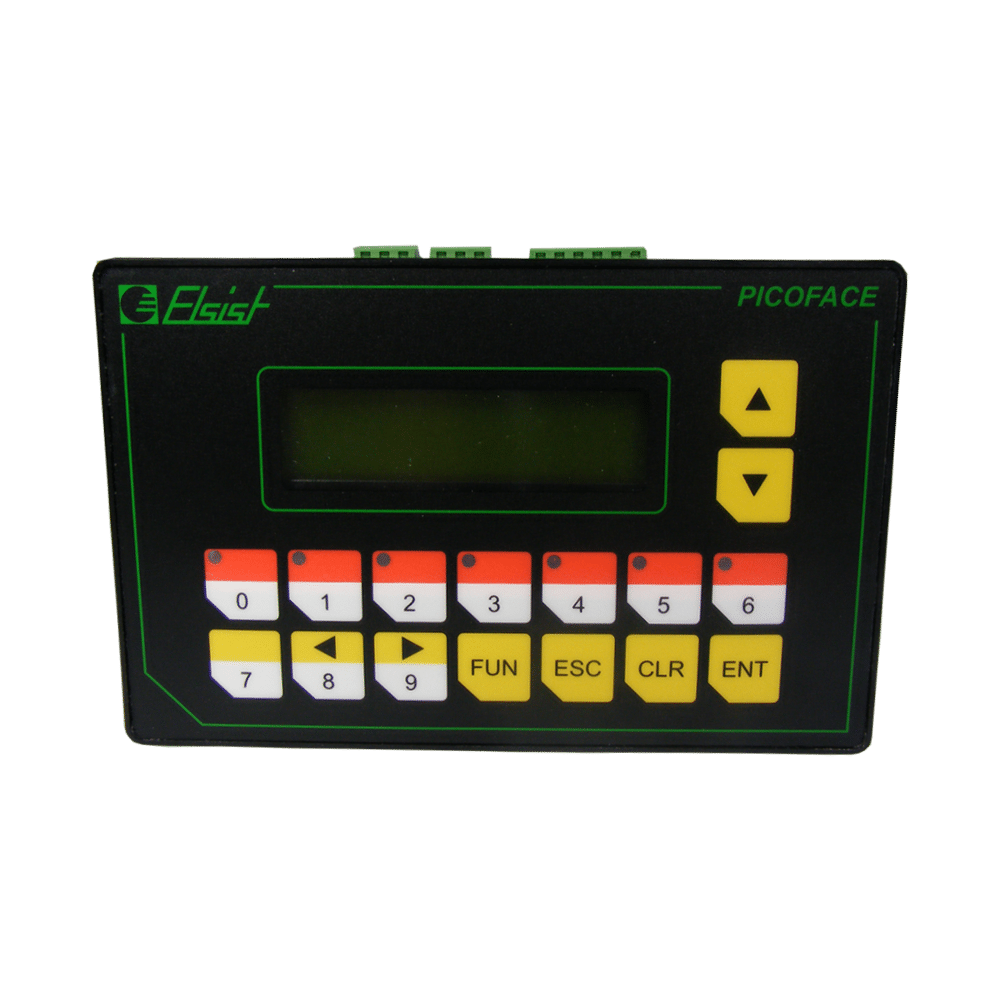

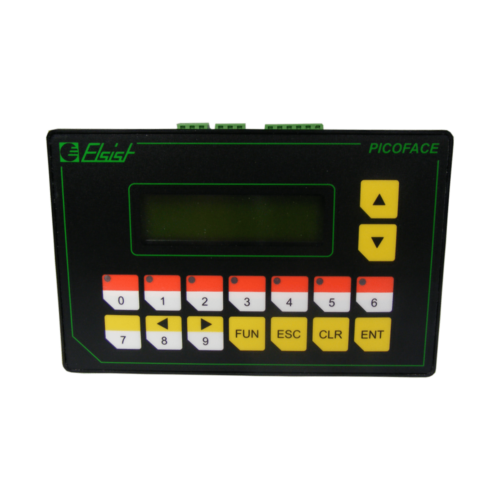

Picoface dispone di un display alfanumerico LCD STN, retroilluminato a LED, dotato di 2 righe da 16 caratteri, abbinato ad una tastiera con 16 tasti a membrana e “feedback” tattile di cui 7 dotati di LED ed etichetta di personalizzazione.

Il prodotto è disponibile in due versioni:

  • Versione Base, Alimentata dal bus espansione I2C™ della CPU,
  • Versione Full, Dotata di alimentazione indipendente,

A livello hardware Picoface è dotato di:

  • 1 Porta di espansione I2C™ (Fast mode)
  • 1 Porta COM RS232
  • 1 Porta COM RS485 (condivisa con RS232)
  • 1 Porta 1-Wire®
  • 2 Input digitali isolati
  • 2 Output digitali isolati
  • 1 Porta alimentazione 10-30Vdc (solo versione Full)

La versione Base è indicata laddove la distanza tra la CPU ed il terminale è breve (1mt max.), la soluzione è altresì consigliata nei casi in cui non si voglia impegnare una linea seriale sulla CPU o comunque si debbano mantenere i costi della applicazione il più contenuti possibile. Possono essere connessi più terminali sullo stesso bus I2C™. Per la connessione della versione base al modulo CPU occorre utilizzare gli appositi cavi di estensione bus precablati (Cod. CBL045**00) da ordinare separatamente.

Entrambe le versioni sono dotate di 1 porta seriale RS232/485, quest’ultima fornita di driver fail-safe. Picoface è disponibile anche in versione OEM dedicata agli utenti che vogliono realizzare sistemi semicustom e cost-sensitive.

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
SlimLine Picoface HMI (versione Full) 229,00 (-20%) 183,20 Netto IVA esclusa

1 in stock, 1 disponibili

SlimLine Picoface HMI (versione Base) 212,00 (-20%) 169,60 Netto IVA esclusa

2 in stock, 2 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo estensione I2C (1mt) (NON passante) 13,00 (-20%) 10,40 Netto IVA esclusa

3 in stock, 3 disponibili

DS1990R iButton Serial number 6,10 (-20%) 4,88 Netto IVA esclusa

6 in stock, 6 disponibili

Lettore iButton 1-Wire 20,60 (-20%) 16,48 Netto IVA esclusa

0 in stock, 0 disponibili

DS9093A iButton – Portachiave angolare 2,40 (-20%) 1,92 Netto IVA esclusa

4 in stock, 4 disponibili

MDR-20-24 24Vdc 24W Power Supply 16,00 (-20%) 12,80 Netto IVA esclusa

16 in stock, 16 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

13 in stock, 13 disponibili

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

14 in stock, 12 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Supporto tecnico telefonico/on-line Pacchetto Lite (1 ora) 60,00 Netto IVA esclusa
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Morsetto estraibile 5.08mm (3 poli) 0,48 Netto IVA esclusa

378 in stock, 378 disponibili

Morsetto estraibile 3.5mm (3 poli) 0,44 Netto IVA esclusa

628 in stock, 622 disponibili, 400 in arrivo

Morsetto estraibile 3.5mm (6 poli) 0,90 Netto IVA esclusa

348 in stock, 348 disponibili, 200 in arrivo

# Titolo Link
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL181A110 Manuale hardware SlimLine Picoface HMI 14/02/2022
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 FRM138A100 Dichiarazione di conformità CE SlimLine Picoface 29/10/2015
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 SFW194B210 Firmware SlimLine HMI (Cod. OIF023*, PCB136*) v2.2.10 19/05/2017
# Titolo Link
0 Connessione Picoface in seriale con un modulo CPU SlimLine
