Gli analizzatori di energia da pannello serie SMART X96 sono una soluzione avanzata di monitoraggio energetico trifase multifunzione con uscite opzionali quali impulsi, RS485 Modbus RTU, Mbus e Ethernet TCP/IP.
I dispositivi sono ingegnerizzati in contenitori DIN standard 96*96mm con grado di protezione IP51 e dotati di pulsanti di configurazione e visualizzazione per facilitare la navigazione tra i parametri e le impostazioni.
L’acquisizione della corrente avviene tramite trasformatore amperometrico (1A o 5A). Le modalità di misurazione sono selezionabili tramite il software di configurazione gratuito (EEM Meter) per la visualizzazione di kWh, kWh totali, kWh di importazione e kWh netti.
Gli analizzatori dispongono di ingressi e uscite digitali per il conteggio dei segnali esterni e il controllo dei dispositivi esterni. È possibile impostare 30 tipi di parametri per l’allarme.
L’utilizzo di morsetti estraibili permette un cablaggio semplice e una rapida installazione.
I dispositivi serie SMART X96 sono misuratori intelligenti di nuova generazione e di fascia alta, utilizzati non solo nei sistemi di trasmissione elettrica e distribuzione di energia, ma anche per le misurazioni dei consumi. Possono anche essere utilizzati per analizzare le reti elettriche intelligenti ad alta tensione.
Essi misurano e visualizzano le caratteristiche delle alimentazioni 1p2w, 3p4w e 3p3w, tra cui tensione, frequenza, corrente, potenza ed energia attiva e reattiva, importata o esportata, armonica, fattore di potenza, domanda massima ecc.
L’energia è misurata in termini di kWh, kVArh e kVAh. La domanda di corrente massima può essere misurata su periodi preimpostati fino a 60 minuti.
Il dispositivo è disponibile nelle versioni:

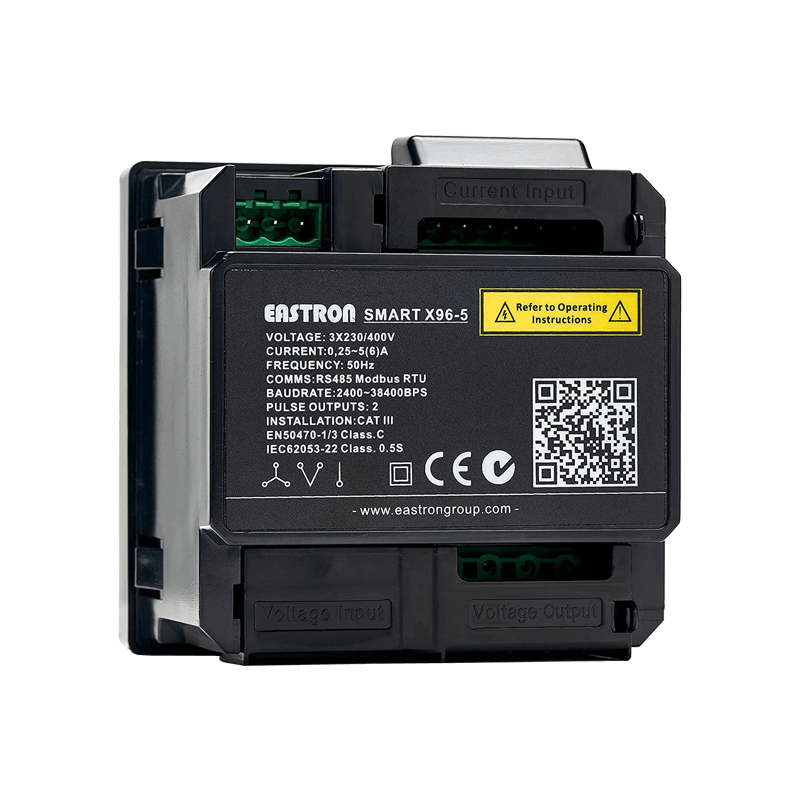

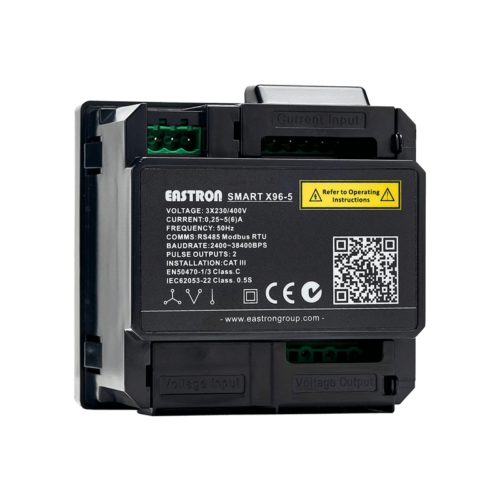

- SMART X96-5A Single/Three Phase 1/5A CT Operated MID – RS485 Modbus RTU
- SMART X96-5E Single/Three Phase 1/5A CT Operated MID – RS485 Modbus RTU Versione Low cost

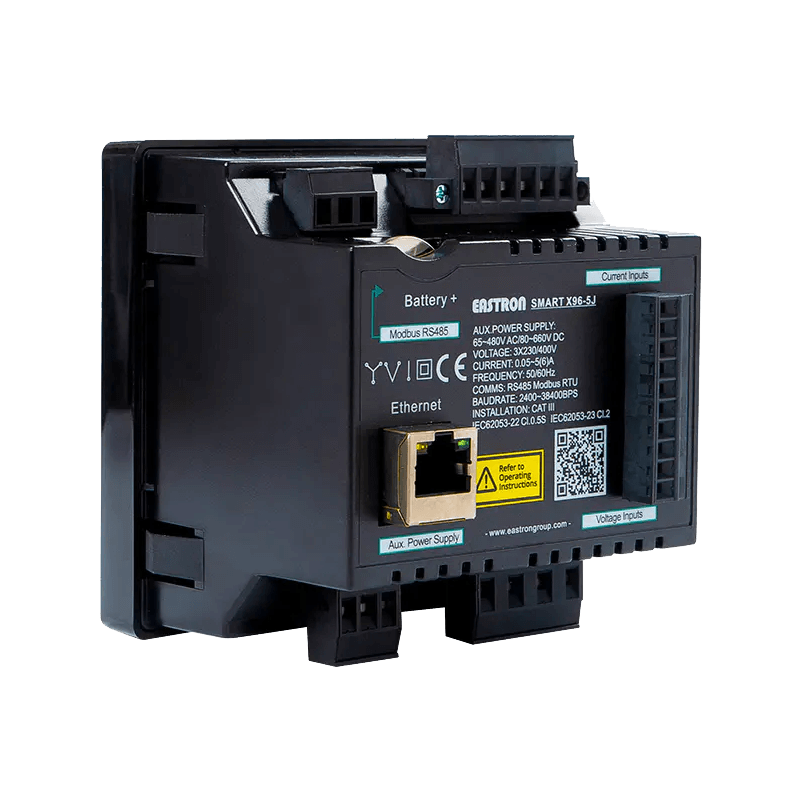

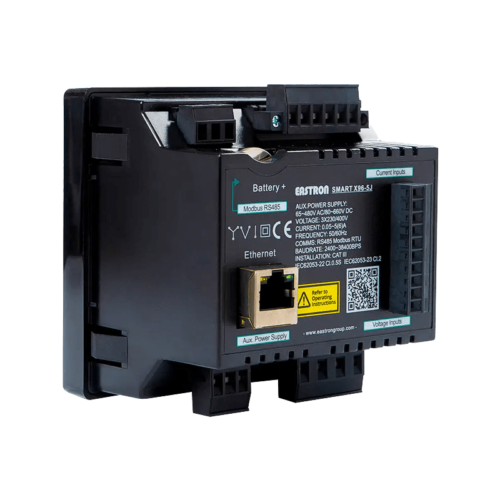

- SMART X96-5J Single/Three Phase 1/5A CT Operated – Ethernet Gateway.
La versione SMART X96-5E non ha armoniche individuali, alimentazione trifase interna (alimentata internamente da L1 e N), uscita di tensione e non può essere utilizzato in applicazioni 3p3w.
Caratteristiche comuni:
- Alimentazione trifase interna
- Certificazione MID per precisione di Classe C (0,5%) (versioni -5A, -5E)

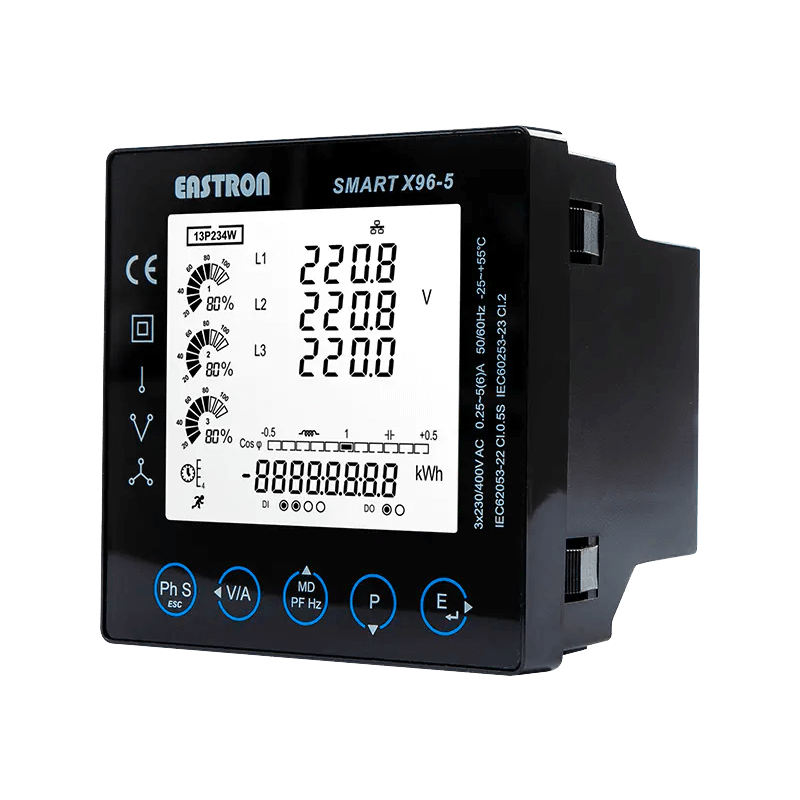

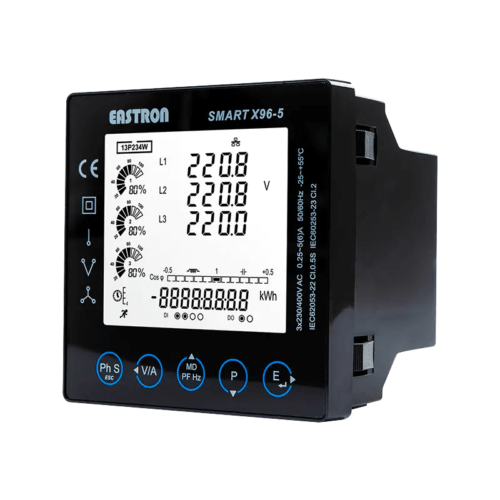

- Display retroilluminato altamente visibile da tutte le angolazioni
- Compatibili con Trasformatore di corrente 1/5A
- Alta precisione Classe 0,5
- Singole armoniche fino al 63° livello (Classe 1)
- I/F RS485 Modbus RTU
- Misurazione multiparametro
- Installazione push-in e collegamento plug-in
- Grafico a barre per indicazione di potenza
- Uscite a impulsi
- Gateway Ethernet TCP (versione -5J)
