Rilevatore di allagamento/Sensore di livello SHV1

37,60 Netto IVA esclusa

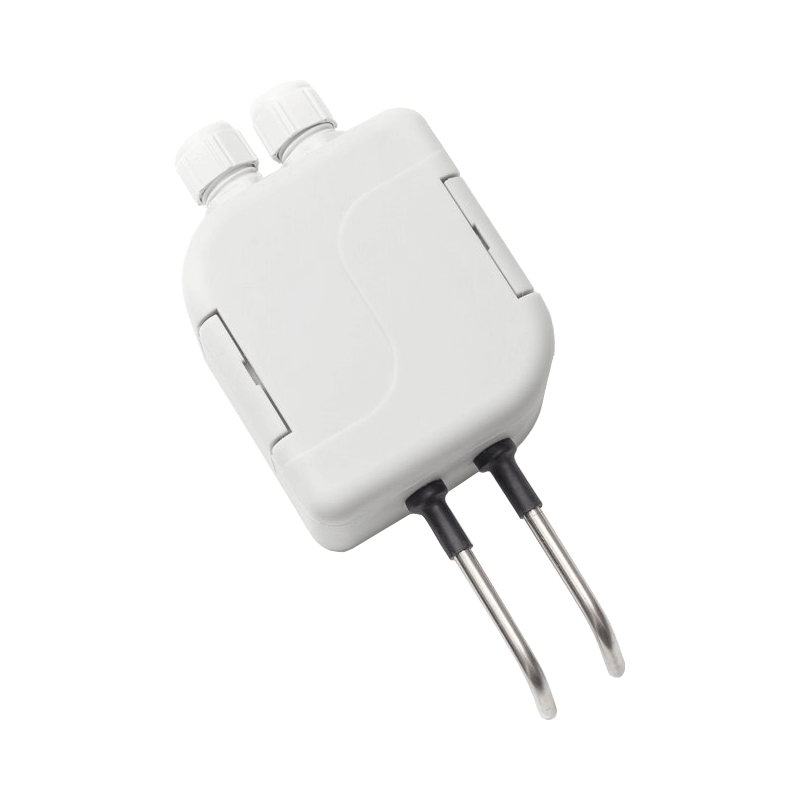

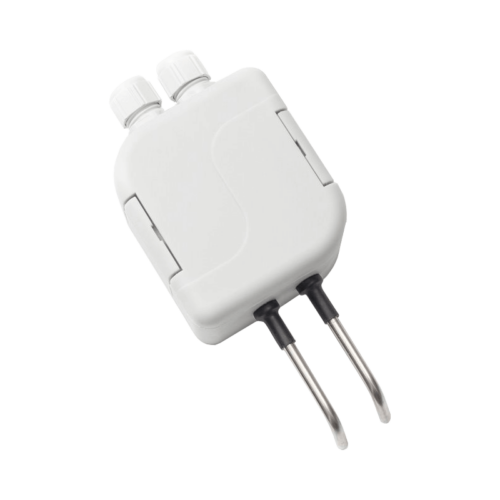

Il rilevatore di allagamento/sensore di livello SHV1 è costituito da elettrodi di rilevamento in acciaio inox e da una testa in poliammide contenente l’elettronica di controllo.
Il dispositivo è disponibile in due varianti: Uscita a relè o uscita statica (open collector).

SKU: N/A Categorie: ,
2 Anni di garanzia
Made in Czech Republic
Marchio:

Il rilevatore di allagamento/sensore di livello SHV1 è costituito da elettrodi di rilevamento in acciaio inox e da una testa in poliammide contenente l’elettronica di controllo.

Il dispositivo è disponibile in due varianti: Uscita a relè o uscita statica (open collector).
La presenza della tensione di alimentazione e lo stato dell’uscita relè (o statica) sono indicati da un LED verde. Lo stato di guasto (formazione di un collegamento conduttivo tra gli elettrodi) è indicato da un LED rosso all’interno della scatola e dal cambiamento di stato del relè di uscita (o statica).
La selezione del modo di funzionamento dell’uscita (chiuso o aperto con elettrodi bagnati) avviene tramite ponticello sul PCB. Tutte le parti metalliche sono realizzate in acciaio inox DIN 1.430, la lunghezza base degli elettrodi di rilevamento è di 50 mm. I cavi di alimentazione sono collegati alla morsettiera tramite passanti, facenti parte della testata in plastica.

Il rilevatore di allagamento funziona secondo il principio della diversa conduttività di aria e acqua. L’acqua diventa conduttiva in una certa misura a causa di sostanze minerali e organiche in essa disciolte.
In condizioni normali (acqua piovana), ha una conduttività di 5 mS/m o superiore. Questo valore si riflette anche sull’impostazione della sensibilità del sensore con un margine (inferiore a 1 mS/m).
Una volta che gli elettrodi sono collegati da un mezzo conduttivo, la corrente (dell’ordine di μA) inizia a fluire attraverso il circuito e viene quindi rilevata dall’elettronica di controllo. Ciò comporta l’attivazione del transistor di uscita (collettore aperto) o la chiusura/apertura dei contatti del relè.

Il rilevatore di allagamento/sensore di livello segnala condizioni di guasto associate a perdite d’acqua in impianti industriali, locali, uffici o capannoni di produzione nell’intervallo di temperature da 0 a 80 °C. Il sensore soddisfa il grado di protezione IP 65 secondo EN 60 529 e soddisfa le condizioni per il funzionamento in un ambiente normale non aggressivo.
Il metodo di utilizzo deve essere scelto tenendo conto della resistenza alla temperatura della testa del sensore e della resistenza chimica dell’alloggiamento e della testa del sensore.

Possibili applicazioni:

  • Spegnimento pompe al raggiungimento di un livello richiesto
  • Rilevamento inondazioni di edifici da acque sotterranee, inondazioni, acque reflue
  • Rilevamento allagamento di pozzetti, attivazione della pompa al raggiungimento di un certo livello
  • Indicazione di perdite d’acqua da lavatrici, caldaie, gruppi pompa, ecc.
  • Rilevamento allagamento di stanze in caso di vari guasti alle apparecchiature: linea di alimentazione dell’acqua del WC rotta, vasca da bagno traboccata, lavandino
  • Monitoraggio della condensa nei condotti di ventilazione

Caratteristiche:

  • Alimentazione: da 15 a 30 Vcc/Vca (vers. uscita relè); da 12 a 30 Vcc/Vca (vers. uscita statica)
  • Consumo: min. 15mA, max. 35mA
  • Tensione di commutazione uscita: 24Vdc/Vac (vers. uscita relè), 24Vdc (vers. uscita statica)
  • Corrente di commutazione: max. 6A (vers. uscita relè)
  • Sensibilità di commutazione funzione di allarme attiva a conducibilità del fluido superiore a 1 mS/m -1
  • Indicatori di stato:
    • LED verde – in funzione, stato di allarme inattivo
    • LED rosso – stato di allarme
  • Classe di protezione involucro: IP65
  • Temperatura operativa: da 0 a 80°C (testa), max. 100°C (elettrodi)
  • Materiale testa: Poliammide
  • Materiale elettrodi: acciaio inox DIN 1.4301
  • Dimensioni testa: 90 x 63 x 34 mm
  • Dimensioni totali inclusi elettrodi: 141 x 63 x 34 mm
  • Peso: 125 gr

Per ulteriori informazioni sui prodotti Sensit visitare il sito: www.sensit.cz.

Codice (SKU) Descrizione Listino (Sconto) Netto Stock
SHV1 OUT R Rilevatore di allagamento uscita relè 47,00 (-20%) 37,60 Netto IVA esclusa

0 in stock, 0 disponibili, 5 in arrivo

# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Data sheet Rilevatore di allagamento/Sensore di livello SHV1 20/02/2023
