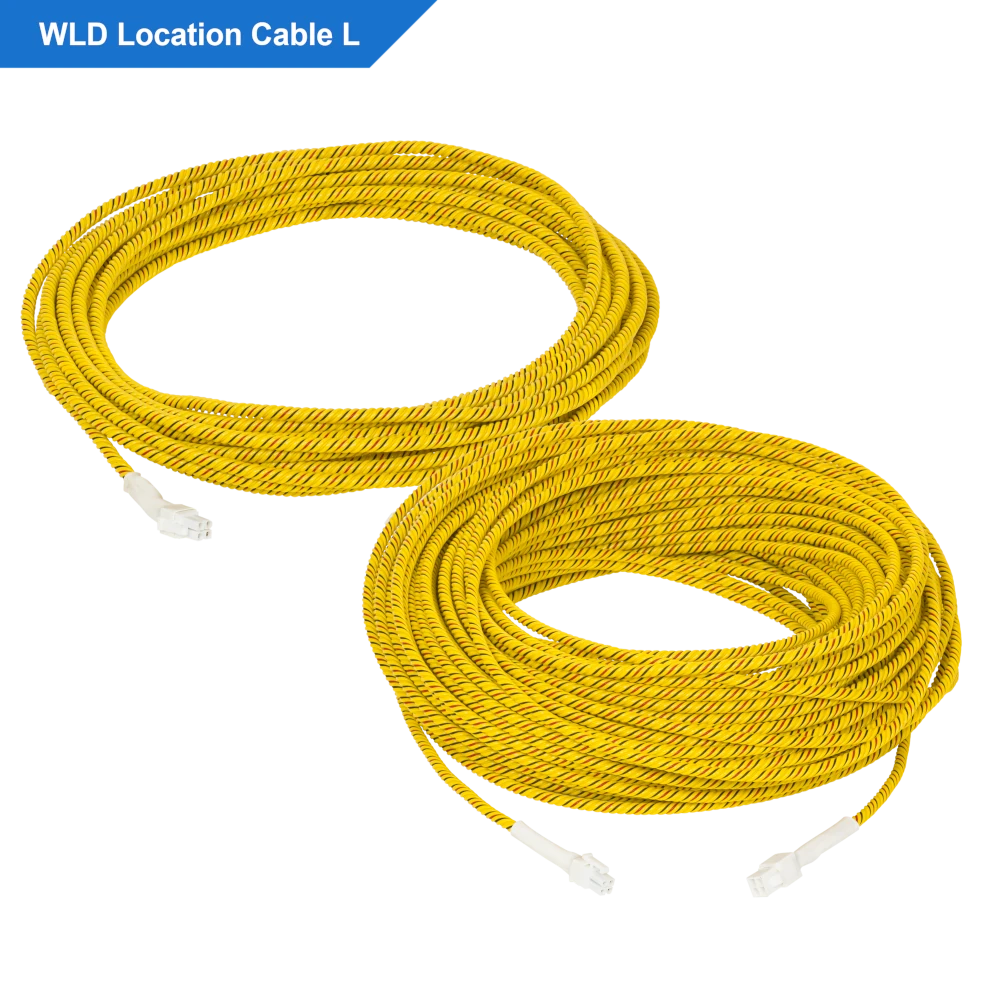

Cavo sensibile per rilevamento perdite d’acqua localizzabile WLD-Location L

l cavo sensibile per rilevamento perdite d’acqua localizzabile WLD-Location L individua la presenza di allagamenti e determina la distanza dal punto in cui è stato rilevato il liquido.
Quando si verifica un allagamento all’interno di edifici o centri elaborazione dati, ogni secondo è prezioso.

La localizzazione dell’evento consente di individuare rapidamente il punto esatto, anche sotto i pavimenti o in aree non facilmente accessibili. Il cavo WLD-Location L segnala la presenza di perdite di acqua, glicole o altri liquidi conduttivi.

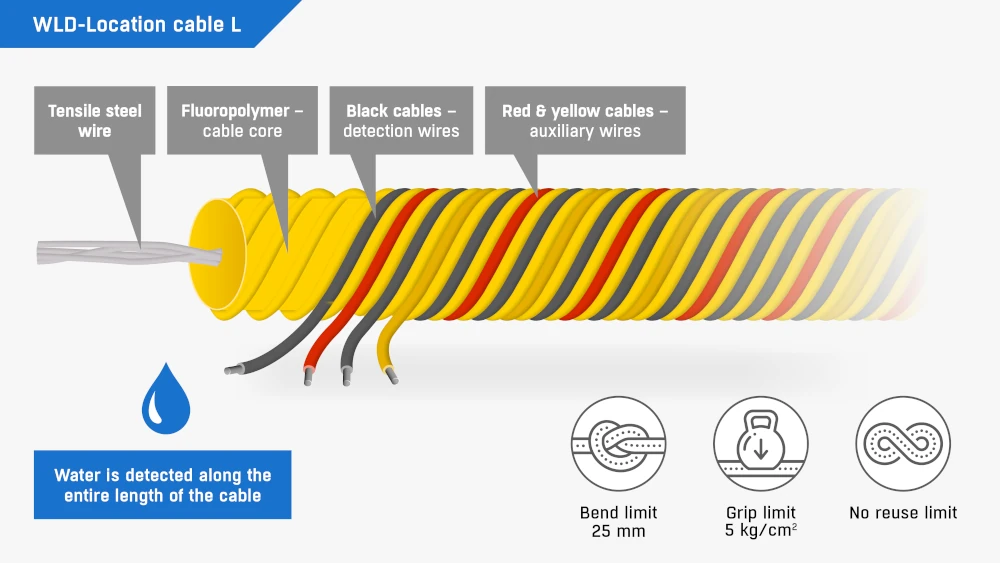

Il cavo sensore WLD-Location L è progettato per rilevare la presenza di acqua e liquidi conduttivi, consentendo inoltre di individuare il punto esatto lungo il cavo in cui si è verificata la perdita.

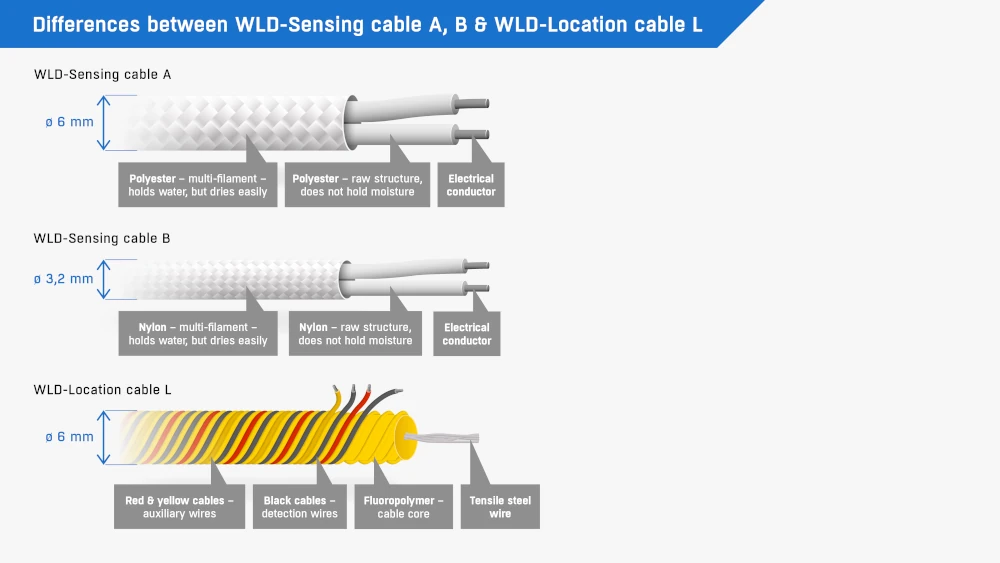

A differenza dei cavi sensori WLD standard di tipo A e B, che segnalano solo la presenza di liquido all’interno di un’intera zona, il tipo L è in grado di localizzare la perdita.

È la soluzione ideale nei casi in cui non sia sufficiente rilevare una perdita, ma sia necessario determinarne anche l’esatta ubicazione.

La lunghezza massima di una zona WLD-L è pari a 100 m.

Il cavo sensibile può essere riutilizzato dopo l’allarme previa asciugatura.Un cavo di collegamento da 5 metri viene utilizzato per collegare il cavo WLD-Location L alle unità di monitoraggio dotate di porta WLD-L (connettore verde a 4 pin).

I cavi da 10 m e 50 m si collegano semplicemente l’uno all’altro, con un terminatore a 4 pin applicato all’estremità.

A differenza dei cavi sensori di tipo A e di tipo B, il cavo di localizzazione WLD di tipo L non può essere prolungato utilizzando un cavo di estensione privo di funzionalità di rilevamento.

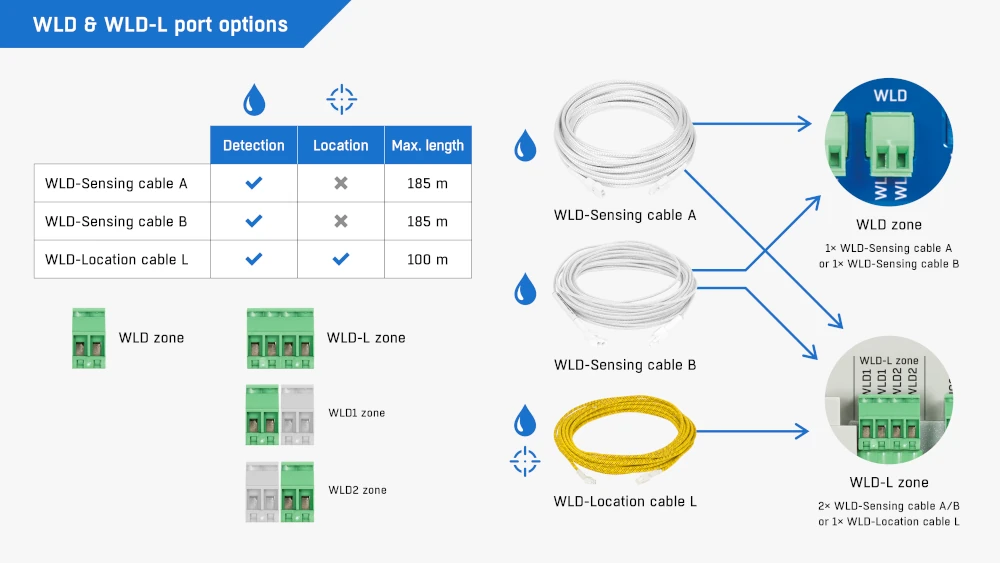

Porta WLD

È necessaria una porta “WLD-L” a 4 pin per il collegamento del WLD-Location Cable L; un esempio di dispositivo che ne è dotato è il Perseus Industrial 31x.

• Alle porte WLD a 2 pin è possibile collegare esclusivamente cavi di rilevamento di tipo A o B.
• Il cavo di rilevamento con localizzazione di tipo L (di colore giallo) viene collegato al dispositivo tramite un cavo di connessione dedicato.
  La misurazione della distanza ha inizio dal punto di connessione di questo cavo.

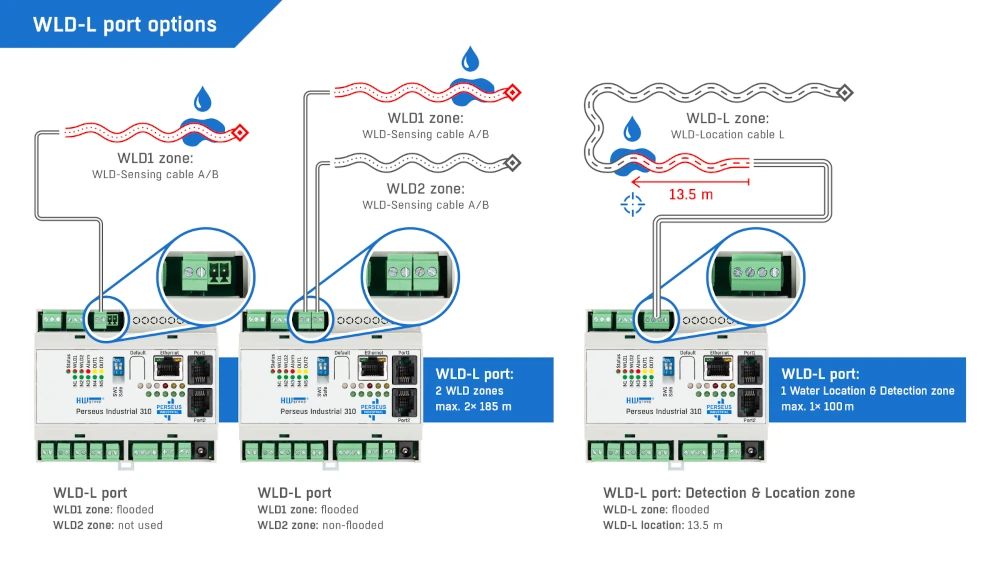

• Una caratteristica peculiare della porta WLD-L, utilizzata per localizzare allagamenti, è la possibilità di configurarla, tramite le impostazioni del dispositivo, in modo che funzioni come due porte WLD a 2 pin indipendenti.

Individuazione del punto di allagamento

L’individuazione della presenza di liquido lungo l’intera estensione del cavo di rilevamento richiede dai 15 ai 30 secondi.

Il punto 0 corrisponde all’inizio del cavo giallo (il connettore bianco a 4 pin del cavo di collegamento WLD L).

Il punto di allagamento viene rilevato con una precisione del ±4% (±0,4 m / 10 m).

Il cavo WLD L deve essere immerso in almeno 3 mm di liquido; per un rilevamento pienamente affidabile, è necessario che almeno 15 mm di cavo siano a contatto col liquido.

Durante l’installazione meccanica del cavo giallo WLD L, rispettare il raggio di curvatura minimo di 25 mm.

I cavi WLD possono essere fissati al pavimento utilizzando il nastro adesivo WLD-Poro Tape.

Per essere collegato ad uno dei dispositivi WLD compatibili richiede un cavo prolunga e la terminazione.
