Terminali Touch screen serie eMT3000

Attenzione! Prodotti OBSOLETI, per sostitutivi vedi questo link.

Il prodotto non è attualmente in magazzino e non è disponibile.

SKU: N/A Categoria: Tag: Marchio:

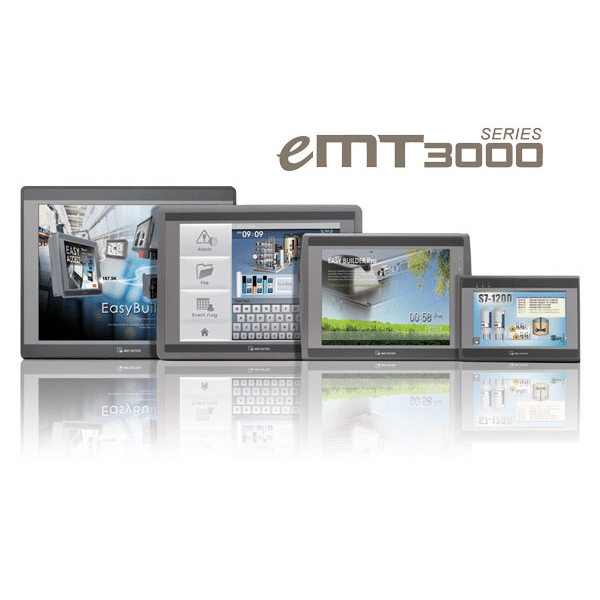

La serie eMT3000 rappresenta la gamma alta dei terminali touch screen prodotti da Weintek Labs.

Tutti i dispositivi di questa serie sono dotati di display TFT ad alta risoluzione, retroilluminati a LED al fine di minimizzare il consumo e garantire una lunga durata, potenti microprocessori RISC 32 bit 600 o 800MHz, 256MB di memoria Flash, porte USB, SD-Card ed Ethernet di serie su tutti i modelli.

Particolare attenzione è stata dedicata alle possibilità di comunicazione di questi dispositivi che ora integrano anche una porta CAN (protocollo CANOpen), i protocolli BacNET/IP, le connessioni multiple MPI/PPI, e sono in grado di gestire l’invio di notifiche e-mail.

Programmazione

Tutti i dispositivi di questa famiglia sono programmabili attraverso il potente tool di sviluppo EasyBuilderPro.

EasyBuilder PRO è un ambiente di sviluppo totalmente gratuito, concepito appositamente per sfruttare appieno le caratteristiche dei dispositivi Weintek.
L’editor offre funzionalità evolute (da verificare se supportate dal dispositivo fisico), tra cui:

  • Supporto avanzato account utenti (fino a 14 livelli di accesso e 128 account utente,
  • Gestione account utente temporanei attraverso USB Security Key,
  • Macro Library a livello utente,
  • Funzione EasyWatch per aiutare l’utente nel monitoraggio e nel debugging remoto,
  • Funzione notifica via E-mail,
  • Oggetti Ricetta in formato database per un più facile controllo, ricerca e gestione delle informazioni,
  • Più di 250 drivers disponibili per assicurare una facile connessione a PLC, controllori di temperatura, barcode readers, ecc.

Il software consente anche la completa emulazione su PC dell’applicazione realizzata. Questo permette di poter testare la completa funzionalità in emulazione su PC senza dover disporre fisicamente dell’apparecchio. Sono disponibili i driver per tutti i più comuni PLC presenti sul mercato, incluso Siemens MPI.

Modulo di teleassistenza

Attraverso EasyAccess 2.0 è inoltre possibile l’accesso remoto al HMI e, in modalità passthrough, ai dispositivi (PLC o altro) ad esso connessi (in modalità seriale o Ethernet) senza nessuna configurazione di rete.
Il sistema utilizza una connessione VPN protetta SSL che permette uno scambio sicuro di dati ed informazioni con impiego minimo di banda.

Per collegare i terminali con i moduli delle famiglie Netsyst e SlimLine utilizzando la porta RS232, suggeriamo l’utilizzo degli adattatori e cavi CBL054*000 e CBL057**00.

I terminali sono compatibili con le specifiche NEMA-4 ed IP65/66 (frontale) e sono progettati per essere montati in un taglio praticato sul vs pannello. Non sono necessarie viti od altri fori per il montaggio, tutto quanto serve è incluso nel codice di ordinazione.

Il VNC server integrato permette di interagire con il terminale in qualsiasi momento ed in qualsiasi luogo, attraverso l’ambiente di rete da qualsiasi PC, tablet o telefono cellulare dotato di VNC client.

Per ulteriori informazioni sui prodotti Weintek visitare il sito: www.weintek.com.
Registrandosi al sito Weintek, è possibile scaricare, dalla sezione download, un’ampia libreria di simboli grafici.

eMT3070B eMT3105P eMT3120A eMT3150A
Display LCD TFT 16.7M colori Dimensioni: 7″ wide Risoluzione: 800×480 Rapporto Contrasto: 500:1 Luminosità: 500cd/mq Retroilluminazione: LED Durata lampada: >30000h LCD TFT 262k colori Dimensioni: 10.4″ 4/3 Risoluzione: 800×600 Rapporto Contrasto: 400:1 Luminosità: 400cd/mq Retroilluminazione: LED Durata lampada: 30000h LCD TFT 16.7M colori Dimensioni: 12.1″ 4/3 Risoluzione: 1024×768 Rapporto Contrasto: 700:1 Luminosità: 500cd/mq Retroilluminazione: LED Durata lampada: 50000h LCD TFT 16.7M colori Dimensioni: 15″ 4/3 Risoluzione: 1024×768 Rapporto Contrasto: 700:1 Luminosità: 350cd/mq Retroilluminazione: LED Durata lampada: 50000h
Touch Screen 4-wire analog resistive
Contenitore Alluminio Protezione frontale IP66 Plastico Protezione frontale IP65 Alluminio Protezione frontale IP66 Alluminio Protezione frontale IP65
Real Time Clock/calendar
I/F Seriali COM1 (RS232/485 2/4wires), COM3 (RS-232/RS-485 2wires), CAN bus
I/F USB 1xUSB2.0 client, 1xUSB2.0 Host
I/F Ethernet 10/100 Base-T
Audio Nessuna
Processore 32bit Cortex A8 1000MHz 32bit Cortex A8 800MHz
Memoria Storage 256MB
Memoria RAM 256MB
Slot SD/CF SD
Ethernet Pass Through
Email su eventi
Multiconnessioni VNC
Porta ingresso Video Nessuna
Indicatori di Stato 3 LED ON, RUN, COM.
Alimentazione 24Vdc +/-20%, 400mA 24Vdc +/-20%, 800mA 24Vdc +/-20%, 850mA 24Vdc +/-20%, 900mA
Ambiente Temperatura operativa: da -20 a +50°C Temperatura operativa: da 0 a +50°C
Temperatura stoccaggio: da -20 a +70°C
Umidità: 10-90% non condensante
Vibrazioni: da 10 a 25Hz, 2g 30min.
Dimensioni 200 x 146 x 42.5mm 286 x 212 x 50mm 317 x 244 x 46mm 366 x 290 x 57mm
Peso 0.9kg 1.6kg 2.1kg 2.75kg
Approvazioni EN 55022: 2006 + A1: 2007 EN 61000-3-2: 2006 + A2: 2009 EN 61000-3-3: 2008 EN 55024: 1998 + A1: 2001 + A2: 2003
Garanzia 1 Anno
Tool di programmazione EasyBuilder PRO
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Adattatore Null-Modem DB9F/RJ45 15,00 (-20%) 12,00 Netto IVA esclusa

13 in stock, 13 disponibili

Cavo estensione RJ45 8/8 non schermato (2m) 7,50 (-20%) 6,00 Netto IVA esclusa

14 in stock, 12 disponibili

Cavo estensione RJ45 8/8 non schermato (6mt) 12,00 (-20%) 9,60 Netto IVA esclusa

3 in stock, 3 disponibili

MDR-20-24 24Vdc 24W Power Supply 16,00 (-20%) 12,80 Netto IVA esclusa

16 in stock, 16 disponibili

Har-port Prolunga USB 2.0 A-A da pannello 44,30 (-20%) 35,44 Netto IVA esclusa

7 in stock, 7 disponibili

Coperchio protezione har-port IP65 5,40 (-20%) 4,32 Netto IVA esclusa

14 in stock, 14 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
Cavo Ethernet UTP Cross in Rame CAT. 6 Verde/Grigio SF/UTP 2mt 5,00 (-20%) 4,00 Netto IVA esclusa

5 in stock, 5 disponibili

Cavo USB A to mini B 2,50 (-20%) 2,00 Netto IVA esclusa

2 in stock, 2 disponibili

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
RZACEA020 EasyAccess 2.0 Activation Card (Licenza perpetua) - Include 1GB/mese di traffico dati 77,00 (-20%) 61,60 Netto IVA esclusa

12 in stock, 5 disponibili, 10 in arrivo

Codice (SKU) Descrizione Listino (Sconto) Netto Stock Comparazione
RFZ400400 Kit montaggio terminali MT 6,00 (-20%) 4,80 Netto IVA esclusa

9 in stock, 9 disponibili

# Titolo Link
0 Gestione log su file o su database SQL
1 HMIViewer Vs VNC per l'accesso da remoto con EasyAccess
2 Accedere via Internet ad un dispositivo
3 IP da utilizzare nella rete privata
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PDF Appendice A - Comparazione caratteristiche software Terminali Weintek (Inglese)  New! 08/03/2024
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 MNL178C100 Manuale connessioni terminali Weintek verso PLC Elsist 02/03/2017
2 EasyBuilder Pro, manuale registri area riservata 24/08/2018
3 EasyBuilder Pro, riferimenti per linguaggio Macro (V6.07.01) 24/06/2022
4 Guida connessioni PLC per pannelli Weintek (ZIP con tutti i manuali PDF) 23/11/2021
5 Manuale Programmazione EasyBuilder Pro (V6.09.01) 23/01/2024
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Visualizzazione dello stato di funzionamento di una macchina con fotocamera USB 10/01/2014
2 Uso delle macro per conversioni di scala (Inglese) 10/03/2014
3 PDF Come attivare e configurare EasyAccess 2.0 24/05/2019
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Certificato conformità UL Terminali Weintek 15/10/2020
2 Certificato conformità CSA Terminali Weintek 26/05/2016
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 PTP132A000 Progetto EBPro per registrazione pannello con EasyAccess 13/11/2014
2 PTP113B000 Programma startup per terminali Weintek con sistema SlimLine (LogicLab4 e EasyBuilderPro) 05/05/2016
# Codice Tipo Descrizione Ultimo aggiornamento Download
1 Installazione programma EasyConverter (Ver. 2.00.01) 30/10/2020
2 Installazione programma EasyBuilder Pro (Vers. 6.09.01.357 Multilingua) 23/01/2024
# Titolo Link
0 Dubbio indirizzamento variabili su sistema SlimLine
1 Problemi nella visualizzazione grafica di EasyAccess
2 Connessione terminale con SlimLine CODESYS
3 Abilitazione EasyAccess 2.0 su terminale
4 Aggiornamento firmware (Upgrade) pannelli operatore
5 Gestione librerie simboli in EasyBuilder
6 Invio di Email con i terminali della serie eMT3000
7 Gestione visualizzazione testi in diverse lingue
8 Operatività su pannello HMI da remoto tramite smartphone
9 Gestione stampante su porta seriale
10 Accesso a variabili word bit con protocollo Modbus
11 Simulazione senza terminale operatore
